TKD 13400 FB - Nicht kategorisiert BARTSCHER - Kostenlose Bedienungsanleitung

Produkttyp	Wasserteilentsalzungsanlage (Entkarbonisierung)
Modell	TKD 13400 FB
Marke	Bartscher (GAHOtech drink)
Kapazität (bei 10°dH Karbonathärte)	13.400 Liter
Durchflussleistung	1000 l/h
Druckfestigkeit	6 bar
Abmessungen (Durchmesser x Höhe)	270 mm x 690 mm
Versandgewicht	23 kg
Behältermaterial	Glasfaserverstärkter Kunststoff (GFK)
Filtermedium	Entkarbonisierungsharz mit Aktivkohle (regenerierbar)
Steuerung	Mengengesteuert (mit Wassermengenzähler)
Wassertemperatur	Kaltes Trinkwasser (mind. 5 °C Raumtemperatur)
Anschlüsse	Zulauf 3/4" (INLET), Auslauf 3/4" (OUTLET)
Empfohlener Vordruck	2-6 bar
Jährliche Wartung	Regeneration durch Hersteller (mind. 1x/Jahr)
Ersatzteile	Kunststoffbehälter, Kopf, Lanzen, Harz, Schläuche, Wasserzähler, Messbesteck verfügbar
Sicherheitshinweise	Nicht für mikrobiologisch belastetes Wasser; Rückflussverhinderer erforderlich; nach Stagnation spülen
Einsatzbereiche	Kaffeemaschinen, Combidämpfer, Hydrokulturen, Dampfbügeleisen
Artikelnummer	120228
Mitgeliefertes Zubehör	Bedienungsanleitung, Wassermengenzähler, Messbesteck für Karbonathärte

Häufig gestellte Fragen - TKD 13400 FB BARTSCHER

Wie wird die Kapazität und Standzeit der TKD 13400 FB berechnet?

Die Kapazität beträgt 134.000 Härteliter. Teilen Sie die Kapazität durch die örtliche Karbonathärte in °dH, um die nutzbare Kapazität zu erhalten. Die Standzeit ergibt sich aus Kapazität geteilt durch den durchschnittlichen täglichen Wasserverbrauch in Litern.

Wie messe ich die Karbonathärte des Wassers?

Verwenden Sie das mitgelieferte Messbesteck für Karbonathärte. Folgen Sie der Anleitung auf der Verpackung. Wichtig: Nicht die Gesamthärte messen, sondern speziell die Karbonathärte.

Was muss bei der Inbetriebnahme beachtet werden?

Nach Anschluss der Anlage öffnen Sie den Trinkwasserhahn und spülen die ersten 30-40 Liter in den Abwasserkanal, bis schwarzer Aktivkohleabrieb nicht mehr sichtbar ist. Der Vordruck muss zwischen 2 und 6 bar liegen.

Wie oft muss die Anlage regeneriert werden?

Mindestens einmal jährlich durch den Hersteller. Zusätzlich muss die Kapazitätsüberwachung regelmäßig erfolgen, um ein Überfahren der Patrone zu vermeiden. Senden Sie die Anlage rechtzeitig zur Regeneration ein.

Kann die Anlage auch bei Abkochwarnung des Wasserversorgers verwendet werden?

Nein, bei einer offiziellen Abkochaufforderung muss auch das aufbereitete Wasser abgekocht werden. Für immungeschwächte Personen wird generell Abkochen empfohlen. Nach Ende der Warnung die Anlage regenerieren lassen oder die Kartusche tauschen.

Welche Sicherheitshinweise beim Anschluss sind zu beachten?

Vor dem System darf keine Wasserenthärtungsanlage betrieben werden. Verwenden Sie nur trinkwasserbeständige Materialien (PE, PP, V2A/V4A) für die Leitungen. Ein Rückflussverhinderer nach DIN 1988 und DIN 18879-1 ist erforderlich. Keine Kupfer-, verzinkten oder vernickelten Rohre verwenden.

Was tun bei Stagnation des Systems?

Nach 2-3 Tagen Stagnation: 40 Liter Spülwasser (Kanal). Nach 4 Wochen: 200 Liter spülen oder Austausch der Kartusche erwägen. Bei längerer Nichtnutzung das System spülen, bevor es wieder in Betrieb genommen wird.

Welche Probleme können zu hartem Wasser führen?

Mögliche Ursachen: Anlage erschöpft (Regeneration nötig), falsches Testbesteck (Karbonathärte statt Gesamthärte), Leck am Verteilerrohr oder Haarriss in der Ausgangslanze. Auch Verwechslung von Ein- und Ausgang kann die Ursache sein.

Wie erkenne ich eine geringe Austauscherkapazität?

Wenn die Anlage weniger Wasser als erwartet aufbereitet. Ursachen können Änderungen der Trinkwasserqualität, vertauschte Patrone, zu hohe Fließgeschwindigkeit oder Rohrbruch im Trinkwassernetz sein. Prüfen Sie die Wasserqualität und passen Sie die Kapazitätsberechnung an.

Ist die Anlage für den Einsatz bei Nierenkranken geeignet?

Nierenkranke, Dialysepatienten und Personen mit Kaliumdiät sollten wegen möglicherweise leicht erhöhtem Kaliumgehalt vor Gebrauch ihren Arzt konsultieren. Das System entfernt Kalk und organische Stoffe, aber Mineralien bleiben erhalten.

BEDIENUNGSANLEITUNG TKD 13400 FB BARTSCHER

für Wasseraufbereitungssystem

Stand: 18. Juni 2013

Auftraggeber	Aufstellort

Die Bedienungsanleitung vor Inbetriebnahme vollständig lesen! Für Störungen durch fehlerhafte Bedienung und Nichtbeachten dieser Dokumentation übernimmt der Hersteller keine Haftung.

Die Urheberrechte an dieser Dokumentation verbleiben beim Hersteller.

Aufbewahren für spätere Verwendung! Die Bedienungsanleitung ist Teil des Systems.

Inhaltsverzeichnis

Allgemeine Hinweise....3

Transport und Verpackung 4

EnviroFALK GmbH Beratungs-Hotline 4

Nutzen der Wasseraufbereitung 5

1. Systembeschreibung ....7

1.1 Systemaufbau....7
1.2 Gerätefunktion 7
1.3 Steuerfunktion....7
1.4 Technische Beschreibung ....7
2. Montagevorbereitung 8
3. Montage 8
4. Inbetriebnahme 9
5. Pflege- und Servicehinweise....9
6. Störungshinweise 10
7. Ersatzteile 11
8. Demontage und Entsorgung....12

Allgemeine Hinweise

• Bevor Sie die Installation vornehmen und das Geräte benutzen: Beachten Sie bitte die entsprechenden Installations- und Betriebshinweise in dieser Bedienungsanleitung.
• Bitte beachten Sie: Bei nicht bestimmungsgemäßem Gebrauch und unsachgemäßer Bedienung ist der Hersteller von jeglicher Haftung freigestellt.
• Das GAHOtech drink System dient ausschließlich zur Versorgung von Kaffeemaschinen, Combidämpfer u.ä. mit entkarbonisiertem Wasser.
• Veränderungen an der Anlage dürfen ohne die Rücksprache und Zustimmung mit uns nicht vorgenommen werden, bei Schäden übernehmen wir sonst keine Gewährleistung.
  • Die Temperatur im Betriebsraum der Anlage muss mindestens 5 °C betragen.
• Vor Montagebeginn prüfen Sie bitte die Statik der Wände, Decken und Böden. Diese müssen statisch belastbar sein.
  • Das betriebene Endgerät muss vor Installation kalkfrei sein!
• Beachten Sie die am Aufstellort der Anlage jeweils gültigen allgemeinen Verordnungen und Vorschriften. Ebenso gelten die Unfallverhütungsvorschriften.
• Beschaffenheit des Aufstellort darf keine Wasserschäden zulassen (z.B. durch einen vorhandenen Bodenablauf). Wasserschäden werden nicht vom Hersteller getragen.
• Nicht in der Nähe von offenem Feuer, Hitzequellen, direkter Sonneneinstrahlung montieren.
• Die Angaben in dieser Bedienungsanleitung gelten nur für diese Anlage, dessen Aufstellort auf dem Titelblatt angegeben ist.
• Nierenkranke, Dialysepatienten und Personen, die eine Kaliumdiät einhalten müssen, müssen sich für den Gebrauch wegen möglicherweise leicht erhöhtem Kaliumgehalt mit ihrem Arzt abstimmen!
• Wichtig für alle Rückfragen und Ersatzteilbestellungen ist die richtige Angabe der Gerätebezeichnung und der Artikelnummer (120228). Nur so ist eine einwandfreie und schnelle Bearbeitung möglich.
• Das eingespeiste Wasser muss kaltes Trinkwasser sein! Mikrobiologisch belastetes Wasser oder Wasser unbekannter mikrobiologischer Qualität darf nicht ohne ausreichende Sterilisation verwendet werden.
  Vor dem System darf keine Wasserenthärtungsanlage betrieben werden!
• Bei Abkochaufforderung durch offizielle Stellen muss auch das aufbereitete Wasser abgekocht werden. Für z.B. immungeschwächte Menschen oder Babys wird das Abkochen generell empfohlen. Nach Ende der Abkochaufforderung die Anlage beim Hersteller regenerieren lassen bzw. Wechselkartuschen austauschen.
• Wasserberührende Teile nach der Wasseraufbereitung müssen aus einem vorschriftsmäßigen und trinkwasserbeständigen Material sein wie PE, PP oder V2A / V4A. Keine Kupferrohre, verzinkt oder vernickelte Rohre verwenden.
• Die Beachtung der geltenden Richtlinien obliegt dem Betreiber. Wasseraufbereitungsanlagen müssen nach DIN 1988 und DIN 18879-1 mit einem Rückflussverhinderer ausgestattet sein.
• Wurde das System längere Zeit nicht benutzt (Stagnation), ist das System gemäß Tabelle in den Abwasserkanal zu spülen:

System	Spülwassermenge nach 2-3 Tagen Stagnation	Spülwassermenge nach 4 Wochen Stagnation (Alternativ: Aus-tausch in Erwägung ziehen)
TKD 2100	10 Liter	50 Liter
TKD 2300	10 Liter	50 Liter
TKD 5600	20 Liter	100 Liter
TKD 13400/109878	40 Liter	200 Liter
TED 4500	25 Liter	125 Liter
TED 8000	50 Liter	250 Liter
TED 14000	60 Liter	300 Liter
TED 21000	75 Liter	380 Liter
TKD 1600 Vending	10 Liter	50 Liter
TKD 2300 Vending	20 Liter	100 Liter
TKD 3800 Vending	40 Liter	200 Liter

- Das System ist nicht beständig gegen hochkonzentrierte Reinigungsmittel (Bleichmittel, chlorierte Lösungsmittel, Oxidationsmittel). Es darf nicht mit solchen Reinigungsmitteln behandelt werden.

Bei Störung in der Trinkwasserversorgung, die zu einer Abkochwarnung seitens der Wasserversorger führt, das System sofort ausbauen und dem Hersteller zur Regeneration einsenden.

Transport und Verpackung

Unsere Systeme werden vor Versand sorgfältig verpackt und geprüft, jedoch sind Beschädigungen durch den Transport nicht auszuschließen. Daher sind Eingangskontrollen unbedingt erforderlich.

• Kontrollieren Sie die Vollständigkeit der Warenlieferung anhand des Lieferscheins.
• Ist die Verpackung beschädigt, so ist sofort eine Sichtprüfung der Ware durchzuführen und dies auf den Versandpapieren der Spedition zu vermerken. Machen Sie bitte den Zusatz, dass Sie sich das Recht für verdeckte Schäden offen halten, die sich erst bei der Inbetriebnahme zeigen. Setzen Sie sich sofort mit der Spedition in Verbindung, da ansonsten die Transportversicherung nicht herangezogen werden kann. Bewahren Sie die Verpackung auf, wegen einer evtl. Überprüfung durch den Spediteur oder die Versicherung.
• Für den Rückversand verwenden Sie nach Möglichkeit die Originalverpackung (Spezialverpackung). Falls diese nicht mehr vorhanden ist, verpacken Sie die Ware stoßsicher.
• Für den Versand das Wasser aus dem System entfernen. Dadurch können Sie Versandkosten sparen. Die Verpackung wird durch das mögliche Auslaufen des Wassers nicht aufgelöst.

Nutzen der Wasseraufbereitung

Wenn Gemüse und Kaffee nicht schmecken

Geschmacks-garantie fehlt?	Kaltes Leitungswasser hat viele Inhaltsstoffe: Salze, Schwermetalle, Bakterien oder sonstige organische Inhaltsstoffe. Seine Qualität wird von der Trinkwasserverordnung bestimmt, die Grenzen der max. Belastung festschreibt. Zum Verzehr ist Trinkwasser geeignet; der gute Geschmack ist jedoch nicht automatisch garantiert.
Aroma fehlt?	Schon geringe Verunreinigungen können dazu führen, dass das frische Gemüse vom Markt beim Garen seine Farbe verliert, der Salat nach dem Waschen nicht mehr knackig ist. Kaffee oder Tee verlieren ihr Aroma, die Eiswürfel sind trübe, wenn unerwünschte Bestandteile im Trinkwasser nicht vorher ausgefiltert werden.
Aufbereiten bewahrt Geschmack	Das Aufbereiten mit GAHOtech drink ist die ideale Basis zum Kochen von Heißgetränken, dem Garen von Gemüse, Fleisch, Teigwaren, Kartoffeln oder Reis, dem Waschen von Salat oder der Eiswürfelzubereitung.

Mehr Geschmack ohne Karbonate

Mineralien bewahren	Sollen Speisen und Getränke ihre natürliche Farbe behalten bzw. den vollen Geschmack entfalten, ist das Entkarbonisieren die richtige Lösung. Dem Wasser werden Kalk und organische Inhaltsstoffe entzogen; wertvolle Mineralien und Spurenelemente bleiben erhalten.
Pflanzen und Hydrokulturen	Darum eignet sich das Entkarbonisieren zugleich für den Systemschutz oder liefert Hydrokulturen und Topfpflanzen exakt definiertes Wasser. GAHOtech drink liefert Pflanzen, was sie brauchen.
Systemschutz	GAHOtech drink bieten Geräten Systemschutz und lässt sich auch im Dampfbügeleisen verwenden.

Optimales Speisewasser durch Entkarbonisieren

Mineralien erhalten	Optimale Trinkwasserqualität und das richtige Wasser für technisch gutes Speisewasser bietet die Entkarbonisierung mit Aktivkohle. Sie tötet Bakterien ab und entfernt organische Inhaltsstoffe. Daneben verhindert sie die Kalkbildung. Wertvolle Mineralien und Spurenelemente bleiben erhalten.
Definierte Qualität	Das Entkarbonisieren mit GAHOtech drink ist die beste Basis für geschmackvolle Speisen und Getränke. Denn das Speisewasser hat eine genau definierte Qualität.
Zugleich Systemschutz	GAHOtech drink bietet zugleich Systemschutz für Geräte und sorgt für einen guten Geschmack und Geschmacks-schutz.
Materialeinsatz reduzieren	Endprodukte werden aufgewertet und der Materialeinsatz z.B. bei Kaffee lässt sich reduzieren. Das Wasser bleibt mikrobiologisch einwandfrei, da Keimwachstum verhindert wird.

1. Systembeschreibung

1.1 Systemaufbau

Wasserteilentsalzungs-Anlage GAHOTECH drink TKD 13400 Typ F/FB

für die Versorgung von Kaffeemaschinen, Combidämpfer u. a. mit entkarbonisiertem Wasser 0°dH (Karbonathärte).

1.2 Gerätefunktion

Trinkwasser wird über das Entkarbonisierungsgranulat (regenerierbares Harz) geleitet und aufbereitet. Die Aufarbeitung (Regeneration) des Granulates wird durch den Hersteller durchgeführt.

1.3 Steuerfunktion

Die Teilentsalzungsanlage kann eine bestimmte Wassermenge aufbereiten. Die Kapazität ist abhängig von der örtlichen Karbonathärte. Vor Anschluss der Patrone muss die Standzeit der Patrone ermittelt werden (siehe „4. Inbetriebnahme“). Zur Überwachung wird ein Wassermengenzähler mit einem Messbesteck eingesetzt.

1.4 Technische Beschreibung

Teilentsalzungsanlage

mengengesteuerte Einzelanlage, Druckbehälter aus glasfaserverstärktem Kunststoff (GFK).

Kapazität bei 10^ dH (Karbonathärte)	: 13400 Liter
Durchflussleistung	: 1000 Liter/h
Druckfest	: 6 bar
Maße (d x H)	: 270 mm x 690 mm
Versandgewicht	: 23 kg

2. Montagevorbereitung

Montagevorbereitungsplan für den Bauherren

Projekt:

Anlage besteht aus:

• Anschlußset (Option)
  • Wasserteilentsalzungsanlage

Bauseits vorsehen vom Auftragsgeber:

① Zuleitung Trinkwasser kalt (bezeichnet mit "IN") in 3/4" a mit Absperrhahn in einer Höhe von 500 mm
② Abgangsleitung Reinwasser (bezeichnet mit "OUT") zum Verbraucher in 3/4" a mit Absperrhahn in einer Höhe von 500 mm (Rohrleitung in reinwasserbeständigem Material wie PP, PE, V₂A)
③ Bodenablauf muß im Raum vorhanden sein

3. Montage

• Das Gerät nach Abschluss der Montagevorbereitung im Aufstellungsraum platziert.
• Wasserzulauf und Ablauf anschließen. Die Anschlüsse an der Anlage sind beschriftet (Zulauf mit „INLET“, Ablauf mit „OUTLET“).
• Alle Anschlussverschraubungen der Anlage überprüfen und handfest anziehen.

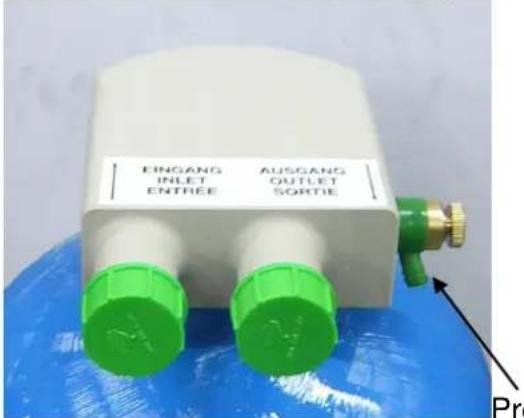

Probenentnahmehahn

4. Inbetriebnahme

• Benötigte Wassermenge ermitteln.
• Eine Trinkwasserprobe auf Karbonathärte überprüfen gem. der Beschreibung des Härtemessbesteckes für Karbonathärte.
  • Die Anlage ist werkseitig eingestellt.
• Den durchschnittlichen Tagesbedarf (Litern pro Tag) ermitteln.
  • Die Kapazität / Standzeit ausrechnen wie folgt:

Kapazität: 134000 Härteliter . x °d Karbonathärte

Standzeit: Kapazität . durchschnittlicher Tagesbedarf

• Anlagenbegleitkarte ausfüllen.
• Der Trinkwasserhahn zur Anlage kann nach der Montage geöffnet werden. Der Rohwasserdruck muss mindestens 2 bar und maximal 6 bar Vordruck haben.
• Die ersten 30 bis 40 Liter in den Abwasserkanal geben bis der Abrieb der Aktivkohle (schwarz) im Wasser nicht mehr sichtbar ist.
  • Die Anlage an die Verbraucherleitung anschließen. Die Anlage ist in Betrieb.

5. Pflege- und Servicehinweise

• Die Teilentsalzungsanlage mindestens einmal pro Jahr beim Hersteller regenerieren.
- Die Kapazitätsüberwachung regelmäßig durchführen, damit die Anlage nicht überfahren wird. Rechtzeitig zur Regeneration beim Hersteller einsenden.
- Die beiliegende Anlagenkarte regelmäßig ausfüllen. Nur so kann rechtzeitig Vorsorge getroffen werden.

1. Störungshinweise

Störung	Ursache	Abhilfe
Anlage liefert hartes Wasser.	a) Anlage erschöpft.	a) Anlage zur Regeneration beim Hersteller schicken.
	b)	b)
	c) falsches Testbesteck (z.B. Gesamthärte-messbesteck).	c) Karbonathärte mit dem Kar-bonathärtemessbesteck messen.
	d) Leck am Verteilerrohr.	d) Reparatur und Regeneration beim Hersteller.
	e) Ausgangslanze hat ein Haarriss.	e) neue Ausgangslanze ein-bauen.
	f) Aus - mit Eingangslei-tung verwechselt.	f) Sich vergewissern, dass kei-ne Verwechslung vorliegt.
Geringe Austauscher-kapazität	a) Änderung der Trinkwas-serqualität.	a) Überprüfung der Trinkwas-serqualität und neue Kapazi-tätsberechnung vornehmen ggf. Patrone regenerieren oder gegen eine leistungsfähigere Einheit austauschen.
	b) vertauschte Patrone.	b) sofort zur Regeneration ein-senden.
	c) Fließgeschwindigkeit zu hoch.	c) Fließgeschwindigkeit redu-zieren.
	d) Rohrbruch / Rohrrepara-tur am Trinkwassernetz.	d) Spülen der Leitung ggf. Pat-rone regenerieren.
	e) Anlage defekt.	e) Anlage zum Hersteller ein-senden.
Wasserdruckverlust	a) Ablagerung in der Lei-tung zur Anlage.	a) Leitung zur Anlage reinigen.
	b) Eisenablagerung im Be-hälter.	b) Häufiger regenerieren.
Harzaustritt durch Aus-gangsleitung	a) defektes Harz-sieb/Harzstrumpf	a) Überprüfung durch den Her-steller
Undicht am Zentralver-schlussdeckel oder Behälter	a) Harzkörner auf dem Dichtring.	a) nach Rücksprache mit dem Hersteller den Deckel öffnen, Dichtring reinigen und da-nach wieder verschließen.
	b) Haarriss durch Trans-portschaden oder Druckschläge.	b) Anlage zur Reparatur zum Hersteller einsenden.

Weiter Hinweise können Sie über die Beratungs-Hotline erfragen.

7. Ersatzteile

Pos.	Bezeichnung
1	TKD 13400 Typ F/FB komplett
2	Kunststoffbehälter + Fuß
3	Kunststoffkopf Typ FB + Lanzen
4	Entkarbonisierungsharz mit Aktivkohle
5	Panzerschlauch (2 x)
6	Bedienungsanleitung
7	Wassermengenzähler
8	Messbesteck Karbonathärte

8. Demontage und Entsorgung

Nach Beendigung des Arbeitseinsatzes der Wasseraufbereitungsanlage erfolgt die Demontage (endgültiger Abriss oder Verschrottung) in umgekehrter Reihenfolge der Montage. Hierbei sind die geltenden Arbeitssicherheitshinweise zu beachten!

Chemikalien und Verbrauchsmaterial vorschriftsmäßig aus der Anlage entfernen.

Durch Installateur die Anlagenteile mit Trinkwasser reinigen und demontieren lassen.

Die verschiedenen Anlagenteile sind gemäß den örtlichen Abfall- und Entsorgungsrichtlinien zu entsorgen.

9. Anlagenbegleitkarte

Anlagenbegleitkarte
Kundenanschrift:		Härteliter	134000
		Karbonathärte
		Kapazität
		Standzeit

Datum	Beginn (Zählerstand)	Austausch (Zählerstand)	Entnommene Wassermenge	nächster Austausch

Anlagenbegleitkarte
Kundenanschrift:		Härteliter	134000
		Karbonathärte
		Kapazität
		Standzeit

Datum	Beginn (Zählerstand)	Austausch (Zählerstand)	Entnommene Wassermenge	nächster Austausch
