Produkttyp	Induktionskochfeld
Modell	Samsung NZ64T9787TK
Gerätemaße (B x T x H)	600 mm x 520 mm x 56 mm
Ausschnittmaße (B x T x H)	560 mm x 479–491 mm x 72 mm
Gewicht (netto)	14,4 kg
Betriebsspannung	220–240 V ~, 50/60 Hz
Maximale Leistungsaufnahme	7,2 kW
Anzahl der Kochzonen	2 (Flex Plus vorn, hinten, Mitte – kombinierbar)
Heiztechnik	Induktion
Funktionen	Booster, Flexzone Plus, Warmhalten, Timer, Kindersicherung, Pause/Fortsetzen, QuickStopp, Smart Control (Wi-Fi, Bluetooth)
Restwärmeanzeige	Ja (H / h)
Sicherheitsabschaltung	Ja, automatisch nach festgelegter Zeit
Überhitzungsschutz	Ja, automatische Leistungsreduzierung
Reinigung	Glaskeramik, mit feuchtem Tuch und Spezialreiniger
Energieverbrauch	193,9 Wh/kg (gemäß EN 60350-2)
Wi-Fi-Frequenz	2412–2472 MHz, max. 18,5 dBm
Bluetooth-Frequenz	2402–2450 MHz, max. 5 dBm
Ersatzteile und Reparatur	Über Samsung Kundendienst erhältlich

Häufig gestellte Fragen - NZ64T9787TK SAMSUNG

Was tun, wenn die Kochzonen nicht funktionieren?

Überprüfen Sie, ob die Sicherung im Sicherungskasten ausgelöst hat. Schalten Sie das Gerät mit der Ein/Aus-Taste ein. Wenn das Problem weiterhin besteht, reinigen Sie das Bedienfeld und entfernen Sie Feuchtigkeit. Bei wiederholtem Auslösen der Sicherung rufen Sie einen Elektriker.

Wie aktiviere ich die Kindersicherung?

Berühren Sie die Sensortaste Bediensperre () 3 Sekunden lang. Im Display erscheint L. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie verwende ich die Flexzone Plus?

Berühren Sie die Flexzone Plus-Sensortaste, um die gesamte rechte oder linke Seite zu einer großen Kochzone zu kombinieren. Danach können Sie die Leistungsstufe einstellen. Geeignet für großes Kochgeschirr wie Fischpfannen.

Was bedeutet die Anzeige 'U'?

Das verwendete Kochgeschirr ist ungeeignet, zu klein oder es befindet sich kein Kochgeschirr auf der Kochzone. Verwenden Sie geeignetes, magnetisches Kochgeschirr mit flachem Boden.

Wie reinige ich das Kochfeld richtig?

Wischen Sie das Kochfeld erst ab, wenn die Restwärmeanzeige erloschen ist. Verwenden Sie ein feuchtes Tuch und einen Spezialreiniger für Glaskeramik. Hartnäckige Verschmutzungen mit einem Glasschaber entfernen. Keine scheuernden oder ätzenden Reinigungsmittel verwenden.

Wie stelle ich den Timer ein?

Wählen Sie die gewünschte Kochzone aus, berühren Sie die Timer-Sensortaste und stellen Sie die Zeit mit den Tasten + oder – ein (1–99 Minuten). Nach Ablauf schaltet sich die Kochzone automatisch aus.

Was ist der Booster und wie wird er aktiviert?

Der Booster stellt zusätzliche Leistung zum schnellen Erhitzen bereit. Berühren Sie die Booster-Sensortaste (P). Die maximale Booster-Zeit beträgt 10 Minuten für kleine Flexzonen und 5 Minuten für die ganze Flexzone.

Wie verbinde ich das Kochfeld mit der SmartThings-App?

Laden Sie die SmartThings-App aus dem Play Store, App Store oder Galaxy-Apps herunter und installieren Sie sie. Folgen Sie den Bildschirmanweisungen zur Registrierung. Das Kochfeld zeigt während der Verbindung AP an.

Was tun bei Fehlercode C0?

Schalten Sie das Gerät mit der Ein/Aus-Taste aus und wieder ein. Trennen Sie die Stromversorgung für mehr als 30 Sekunden und versuchen Sie es erneut. Wenn der Fehler bestehen bleibt, wenden Sie sich an den Samsung-Kundendienst.

Wie schalte ich den Signalton aus?

Schalten Sie das Gerät ein. Berühren Sie innerhalb von 10 Sekunden die Pause/Fortsetzen-Taste für 3 Sekunden. Im Display erscheint OF. Wiederholen Sie den Vorgang zum Einschalten.

BEDIENUNGSANLEITUNG NZ64T9787TK SAMSUNG

Benutzer- und Installationshandbuch

NZ64T9787TK

N264797818_1G_DG01-011718-10_Dcimid 1921b2019 12:59:27:19

SAMSUNG

Inhalt

Hinweise zu dieser Bedienungsanleitung 3

In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3 Modellname und Seriennummer 3

Sicherheitshinweise 3

Entsorgung des Verpackungsmaterials 6

Ordnungsgemäße Entsorgung Ihres Altgeräts 6

Korrekte Entsorgung von Altgeräten (Elektroschrott) 7

Installieren des Geräts 7

Sicherheitshinweise für den Installateur 7

Anschließen an das Netz 8

Einbauen in eine Arbeitsplatte 9

Komponenten 11

Bauteile und Funktionen 11

Kochzonen 11

Bedienfeld 12

Erhitzen mit Induktion 12

Die wichtigsten Merkmale Ihres Geräts 13

Sicherheitsabschaltung 14

Flexzone Plus 14

Restwärmeanzeige 15

Überhitzungsschutz und Lüfterfunktion 15

Verwendung des Geräts 16

Erstreinigung 16

Kochgeschirr für Induktionskochfelder 16

Größe der Töpfe 17

Betriebsgeräusche 17

Verwenden geeigneter Töpfe und Pfannen 18

Verwenden der Sensortasten 19

Einschalten des Geräts 19

Auswählen einer Kochzone und Einstellen der Leistung 20

Ausschalten des Geräts 20

QuickStopp 20

Verwenden der Kindersicherung 21

Timer 21

Verwenden der Warmhaltefunktion 22

Verwenden des Boosters 23

Leistungsregelung 23

Pause/Fortsetzen 24

Verwenden der Flexzone Plus 24

Ton ein/aus 25

Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel 25

Smart Control 26

Verbinden der Dunstabzugshaube und des Induktionskochfelds über Bluetooth 26

Verbinden mit der App über Wi-Fi 26

Reinigung und Pflege 27

Um das Gerät sauber zu halten, lesen Sie diesen Abschnitt, bevor Sie es verwenden. 27

Reinigen des Kochfeldes 27

Kochfeldrahmen (Zubehör) 29

So vermeiden Sie Schäden an Ihrem Gerät 29

Garantie und Service 29

Häufig gestellte Fragen und Problemebehebung 29

Service 31

Technische Daten 32

Technische Daten 32

Kochzonen 32

Produktinformationen 32

Anhang 33

Open-Source-Angaben 33

2 Deutsch

Hinweise zu dieser Bedienungsanleitung

Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf. Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das Handbuch an den neuen Besitzer weiterzugeben.

In diesem Benutzerhandbuch werden folgende Symbole verwendet:

WARNUNG

Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen können.

VORSICHT

Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.

VORSICHT

Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen beim Einsatz Ihres Geräts zu vermindern, beachten Sie folgende Sicherheitsregeln.

HINWEIS

Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät erleichtern.

Modellname und Seriennummer

Sowohl die Modellbezeichnung als auch die Seriennummer sind auf dem Typenschild auf der Unterseite des Kochfelds angegeben.

Schreiben Sie diese Informationen zur späteren Verwendung auf oder kleben Sie das zusätzliche Produktetikett (auf der Oberseite des Geräts zu finden) auf die vorliegende Seite.

Modellname

Seriennummer

Sicherheitshinweise

Dieses Gerät erfüllt die technischen Normen und Sicherheitsbestimmungen, die für diesen Gerätetyp gelten. Bitte beachten Sie die folgenden Sicherheitshinweise, um die Gefahr von Verletzungen des Benutzers oder Schaden am Gerät zu minimieren.

⚠️ WARNUNG

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern) mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit verantwortlichen Person im Umgang mit dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem Gerät spielen.

Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Die Trennungsvorrichtungen sind entsprechend den Anschlussvorschriften in die fest verlegte Leitung einzubauen.

Sicherheitshinweise

Das Gerät muss so aufgestellt werden, dass es auch nach der Installation vom Netz getrennt werden kann. Dies kann erreicht werden, indem der Stecker stets zugänglich bleibt oder in die fest verlegte Leitung ein den Anschlussvorschriften entsprechender Schalter eingebaut wird.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie keinen ausreichenden Halt bieten.

WARNUNG: Wenn die Oberfläche einen Riss aufweist, schalten Sie das Gerät aus, um die Möglichkeit von Stromschlägen auszuschließen.

Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie die Heizelemente im Innern des Geräts nicht berühren.

WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen. Halten Sie Kinder deshalb fern.

Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet werden.

Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Geräts, da sie heiß werden könnten.

Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür vorgesehenen Bedienelement aus, und verlassen Sie sich nicht auf die Topferkennung.

Das Gerät darf nicht mit einem externen Zeitschalter oder einer separaten Fernbedienung bedient werden.

VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer Garprozess muss ununterbrochen beaufsichtigt werden.

Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht mit einer Zierblende versehen werden.

WARNUNG: Das Gerät und seine zugänglichen Teile können während des Betriebs heiß werden. Es ist Vorsicht geboten, damit Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von dem Gerät ferngehalten werden.

WARNUNG: Wenn Sie das Gerät beim Zubereiten von Lebensmittel in Fett oder Öl unbeaufsichtigt lassen, kann dies eine Gefahr darstellen und einen Brand verursachen.

Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z. B. mit einem Topfdeckel oder einer Löschdecke.

WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf das Kochfeld! WARNUNG: Verwenden Sie nur einen solchen Kochfeldschutz, der vom Hersteller des Kochgeräts entwickelt wurde oder vom Hersteller des Geräts in der Gebrauchsanweisung als geeignet bezeichnet wird. Möglich sind auch in das Gerät integrierte Schutzvorrichtungen für Kochfelder.

Die Verwendung ungeeigneter Schutzvorrichtungen kann zu Unfällen führen.

Die Oberflächen können während des Gebrauchs heiß werden. Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur dann bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Pflege nur dann helfen, wenn sie älter als 8 Jahre sind und dabei beaufsichtigt werden. Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern unter 8 Jahren.

⚠ VORSICHT

Vergewissern Sie sich, dass dieses Gerät von einem qualifizierten Techniker ordnungsgemäß installiert und geerdet wird. Das Gerät darf nur von einem qualifizierten Techniker gewartet werden. Von unqualifizierten Personen ausgeführte Reparaturen können Verletzungen oder schwerwiegende Störungen verursachen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem nächstgelegenen Kundendienstzentrum in Verbindung. Wenn Sie diese Anweisungen nicht beachten, kann es zu Beschädigungen und Verlust der Garantie kommen.

Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen Schrank oder in eine Arbeitsplatte eingebaut wurden, die den relevanten Normen entsprechen. Auf diese Weise wird gemäß den maßgeblichen Sicherheitsnormen ausreichender Schutz vor Berührung von Strom führenden Teilen gewährleistet.

Bei Störungen Ihres Geräts oder bei Auftreten von Brüchen, Rissen oder Absplitterungen:

• Schalten Sie alle Kochzonen ab; • Trennen Sie das Kochfeld vom Netz; - Setzen Sie sich mit dem nächstgelegenen Kundendienstzentrum in Verbindung.

Wenn das Kochfeld bricht, schalten Sie es aus, um die Möglichkeit von Stromschlägen auszuschließen. Verwenden Sie das Gerät erst wieder, nachdem die Glasfläche ersetzt wurde.

Verwenden Sie das Gerät nicht zum Erhitzen von Alufolie, von in Alufolie verpackten Produkten oder von Gefriergut, das in Alu-Töpfen aufbewahrt wird.

Wenn sich zwischen dem Topfboden und der Kochzone Flüssigkeit ansammelt, kann Dampfdruck entstehen. Dies kann zu unbeabsichtigten Bewegungen des Topfes führen.

Achten Sie deshalb stets darauf, dass Gerät und Topfboden trocken sind. Die Kochzonen werden beim Kochen heiß.

Sicherheitshinweise

Halten Sie kleine Kinder immer vom Gerät fern.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich sein.

Dieses Gerät dient nur zum normalen Kochen und Braten im Haushalt. Es ist für den kommerziellen oder industriellen Einsatz nicht geeignet.

Verwenden Sie das Gerät nie zum Heizen des Zimmers.

Geben Sie Acht, wenn Sie andere elektrische Geräte an Netzsteckdosen in der Nähe dieses Haushaltsgeräts anschließen. Das Netzkabel darf mit dem Kochfeld nicht in Kontakt kommen.

Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie das Gerät niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes Frites.

Schalten Sie die Kochzonen nach der Benutzung aus.

Halten Sie das Bedienfeld stets sauber und trocken.

Stellen Sie niemals brennbare Gegenstände auf das Gerät, da sie Feuer fangen könnten.

Es besteht die Gefahr von Verbrennungen durch das Gerät, wenn Sie dieses nicht mit der notwendigen Sorgfalt bedienen.

Die Kabel elektrischer Geräte dürfen nicht mit der heißen Kochfläche des Kochfelds oder mit heißen Töpfen und Pfannen in Berührung kommen.

Verwenden Sie das Gerät niemals, um Kleidung zu trocknen.

Solange das Gerät eingeschaltet ist, müssen Benutzer mit

Herzschrittmachern oder aktiven Herzimplantaten ihren Oberkörper immer in einem Abstand von mindestens 30 cm zu den Induktionszonen halten. Fragen Sie im Zweifelsfall beim Hersteller des Herzschrittmachers oder bei Ihrem Arzt nach. (nur Modelle mit Induktionskochfeld)

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu bauen oder zu verändern.

Schalten Sie das Gerät vor dem Reinigen immer aus.

Reinigen Sie das Gerät entsprechend den Reinigungs- und Pflegehinweisen in diesem Benutzerhandbuch.

Halten Sie Haustiere vom Gerät fern, da Haustiere auf die Bedieneinheit des Geräts treten und eine Fehlfunktion verursachen können.

Entsorgung des Verpackungsmaterials

WARNUNG

Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Die Materialien sind entsprechend gekennzeichnet. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung der relevanten Sicherheits- und Umweltschutzbestimmungen.

Ordnungsgemäße Entsorgung Ihres Altgeräts

WARNUNG

Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer Gefahrenquelle werden kann. Zu diesem Zweck lassen Sie einen qualifizierten Techniker das Gerät vom Stromnetz trennen und das Netzkabel entfernen.

Das Gerät darf nicht im Hausmüll entsorgt werden.

Informationen über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen Müllentsorger oder Ihrer Gemeinde.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien finden Sie unter samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html

Installieren des Geräts

WARNUNG

Vergewissern Sie sich, dass das neue Gerät nur von einem qualifizierten Techniker installiert und geerdet wird.

Diese Anweisung muss unbedingt befolgt werden. Die Garantie deckt keine Schäden ab, die infolge unsachgemäßer Installation auftreten.

Die technischen Daten finden Sie am Ende dieses Handbuchs.

Sicherheitshinweise für den Installateur

• In der Elektroinstallation ist eine Vorrichtung vorzusehen, mit der das Gerät an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungswerte mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen, Schmelzsicherungen (Schraubsicherungen sind aus dem Halter herauszuschrauben), Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60335 - 2 - 6. Geräte dieser Art dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden. • Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberflächen mit einem geeigneten Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsflächen müssen die Fugen im Bereich des Geräts vollständig mit einem geeigneten Mittel verfügt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Spalt mit der Arbeitsfläche abschließt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau bei Servicearbeiten unnötig erschwert werden.
• Das Gerät muss beim Ausbauen von unten herausgedrückt werden.
• Unter dem Gerät kann ein Brett angebracht werden.
• Die Lüftungsöffnung zwischen der Arbeitsfläche und der Gerätefront darf keinesfalls verdeckt werden.

Installieren des Geräts

Anschließen an das Netz

Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Das Typenschild befindet sich auf der Unterseite des Geräts.

WARNUNG

Schalten Sie die Netzstromversorgung ab, ehe Sie einzelne Kabel mit dem Netz verbinden.

Die Spannung der Heizelemente beträgt 230 VAC. Das Gerät arbeitet aber auch in älteren Netzen mit 220 VAC oder 240 VAC perfekt. Das Gerät muss über eine Vorrichtung an das Netz angeschlossen werden, mit der es an allen Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite mindestens 3 mm beträgt.

WARNUNG

Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführt, und die Klemmschrauben müssen fest angezogen werden.

WARNUNG

Nachdem das Gerät an das Netz angeschlossen wurde, überprüfen Sie, ob alle Kochzonen betriebsbereit sind. Hierzu stellen Sie einen geeigneten Topf darauf und schalten jede einmal kurz auf maximale Leistung.

WARNUNG

Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden können.

Die Garantie deckt keine Schäden aufgrund unsachgemäßer Installation ab.

WARNUNG

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw. von einer entsprechend qualifizierten Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.

1N-(32A)

01 220 240 VAC 04 Blau
02 Braun 05 Crau
03 Schwarz 06 Crün/Gelb

2N~ (16 A): Trennen Sie die 2-phasigen Leiter (L1 und L2) vor dem Anschluss.

01 2	20-240 VAC 05 Brau
02 3	30-415 VAC 06 Grau
03 Braun 07 Crün/Gelb
04 Schwarz

2 x 1N~ (16 A): Trennen Sie die Drähte vor dem Anschluss.

01 2	20-240 VAC 05 Schwarz
02 Braun 06 Crau
03 Bau 07 Grün/Gelb
04 2	20-240 VAC

WARNUNG

Für einen ordnungsgemäßen Anschluss der Stromversorgung befolgen Sie die Anweisungen auf dem Schaltplan neben den Anschlussklemmen.

8 Deutsch

Einbauen in eine Arbeitsplatte

Notieren Sie vor dem Einbau die auf dem Typenschild angegebene Seriennummer des Geräts. Diese Nummer wird im Falle von Serviceanfragen benötigt, und sie ist nach dem Einbau nicht mehr zugänglich, da sie auf dem Originaltypenschild auf der Unterseite des Geräts angegeben wird.

HINWEIS

Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände.

HINWEIS

Das Gerät ist an der Unterseite mit einem Lüfter ausgestaltet. Wenn sich unter dem Gerät eine Schublade befindet, sollten darin keine kleinen Gegenstände oder Papier aufbewahrt werden. Sie könnten vom Lüfter angesaugt werden und ihn beschädigen oder den Kühlprozess beeinträchtigen.

Nr.	Erläuterung	Größe
01	Höhe der Belüftungsöffnung	Min. 2 mm
02	Breite der Belüftungsöffnung	560 mm

Nr. Erläuterung Größe
01 4	Eckpunkte bohren x 4
02	Bohrdurchmesser ø 6
03	Winkel des Sägeblatts 90°
04	Schnittlorteite 560 ± 1 mm
05	Schnittliefe	Max. 491 mmMin. 479 mm
06	Eckenradius R3
07	Stärke der Arbeitsplatte	Max. 50 mmMin. 20 mm
08	Abstand zwischen dem Ende der Arbeitsplatte und dem Sägeschnitt (Rückscite)	Min. 60 mm
09	Tiefe der Arbeitsplatte	Min. 600 mm
10	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (linke Seite)	Min. 60 mm
11	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (rechte Seite)	Min. 60 mm
12	Abstand zwischen dem Ende der Arbeitsplatte und dem Sageschnitt (worderselte)	Min. 50 mm

Deutsch 9

Installieren des Geräts

Nr. Erläuterung Größe
01	Abstand zwischen Wand und Induktionskochfeld Min. 40 mm
02	Tiefe des Induktionskochfelds	520 mm
03	Abstand zwischen dem Induktionskochfeld und dem Ende der Arbeitsplatte	Min. 40 mm
04	Abstand zwischen Gas und Kochfeld	25 mm
05	Abstand zwischen Gas und Kochfeld	15 mm
06	Abstand zwischen Wand und Kochfeld	Min. 60 mm
07	Tiefe des Kochfelds	475 mm
08	Abstand zwischen dem Kochfeld und dem Ende der Arbeitsplatte	Min. 50 mm

Nr. Erläuterung Größe
01 Breite der hinteren Luftung	Min. 550 mm
02 Höhe der hinteren Luftung	Min. 35 mm
03 Tiefe des Netzkabelpfads	Max. 65 mm
04 Weite des Netzkabelpfads	Max. 100 mm
05 Höhe der Tischlorplatte	Min. 5 mm

Nr. Erläuterung Größe
01	Größe der Luftung	Min. 20 mm
02 Min. 2 mm
03 Min. 15 mm

10 Deutsch

Induktionskochfeld Federklammer

Bauteile und Funktionen

Kochzonen

01 Alle Flexzonen Sie können auf diesen Zonen kochen.

02 Bedienfeld Mit dieser Tasten können Sie die Leistungsstufe und die Garzeit usw. einstellen.

Deutsch 11

Bauteile und Funktionen

Bedienfeld

01Ein/AusDurch Drücken dieser Taste wird das Gerät ein- bzw. ausgeschaltet. (1 2 sec.)
02Kochzonenanzeigezeigt die Leistungsstufe und andere Informationen an.
03KochzoneHier können Sie die gewünschte Kochzone auswählen.
04 Warmhalten	Berühren Sie diese Sensortaste, um die Warmhaltefunktion einzuschalten. Sie ist gut geeignet, um Lebensmittel (wie z B. Suppe) warm zu halten.
05 Leistungsstufe	Hiermit können Sie die Leistungsstufe anpassen.
06 Pause/Fortsetzen	Berühren Sie diese Sensortaste, um alle aktivierten Kochzonen auf niedrige Leistungsstufe zu schalten.
07 Bediensperre	Sie können das Bodienfeld sperren, um eine unbeabsichtigte Bedienung oder Veränderungen der Einstellungen zu verhindern.
08 Wi-Fi	Durch Drücken dieser Sensortaste wird Wi-Fi ein- bzw. ausgeschaltet.
09 Timer	Berühren Sie diese Sensortaste, um die Garzeit einzustellen oder zurückzusetzen.
10 Timeranzeige	Hiermit zeigen Sie den Timer-Status an.

Erhitzen mit Induktion

A. Induktionsspule B. Wirbelströme C. Elektronische Schaltkreise

- Das Wirkprinzip beim Erhitzen mit Induktion: Wenn Sie einen Topf auf die Kochzone stellen, werden durch Induktion Wirbelströme im Boden des Topfs erzeugt. Dadurch steigt dessen Temperatur sofort an.

- Schneller kochen und braten: Da der Topf und nicht zuerst das Glas erhitzt wird, ist die Effizienz höher als bei anderen Systemen, denn es geht keine Wärme verloren. Fast die gesamte Energie wird absorbiert und in Wärme umgewandelt.

Die wichtigsten Merkmale Ihres Geräts

• Kochfeld aus Glaskeramik: Das Kochfeld verfügt über Schnellkochzonen aus Glaskeramik.
• Sensortasten: Ihr Gerät wird mit Hilfe von Sensortasten bedient.
• Leichte Reinigung: Das flache Glaskeramikkochfeld ermöglicht einfache Reinigung.
• Ein/Aus-Sensortaste: Die Ein/Aus-Sensortaste dient im Gerät als gesonderter Netzschalter. Wenn Sie diese Sensortaste drücken, wird die Stromversorgung vollständig ein- oder ausgeschaltet.
• Leistungs- und Funktionsanzeigen: Digitale Anzeigen und Anzeigeleuchten informieren über Einstellungen und aktivierte Funktionen sowie über die Restwärme in den verschiedenen Kochzonen.
• Sicherheitsabschaltung: Die Sicherheitsabschaltung stellt sicher, dass die Kochzonen nach einem gewissen Zeitraum mit unveränderten Einstellungen automatisch ausgeschaltet werden.
• Booster: Mit dieser Funktion können Sie den Inhalt eines Topfes noch schneller als mit der höchsten Leistungsstufe erhitzen. (Im Display erscheint „P“.)
• Automatische Topferkennung: Zu jeder Kochzone gehört ein automatisches System zur Erkennung von Töpfen. Dieses System ist so kalibriert, dass Töpfe mit einem Durchmesser von etwas weniger als dem der Kochzone erkannt werden. Töpfe müssen in die Mitte der Kochzone gestellt werden. Verwenden Sie ausschließlich Kochgeschirr, das für diese Art der Zubereitung geeignet ist.

• Digitale Anzeigen:

• 1 bis 15: ausgewählte Leistungsstufe • H: Restwärme (sehr heiß) • h: Restwärme • L: Kindersicherung aktiviert • d0: Meldung, weil eine Sensortaste länger als 8 Sekunden berührt wurde • [1]: Meldung, weil das Gerät wegen unsachgemäßer Nutzung überhitzt ist (Beispiel: Betrieb mit leerem Topf). Das verwendete Kochgeschirr ist ungeeignet bzw. zu klein, oder es befindet sich kein Kochgeschirr auf der Kochzone.

- Warmhalten: Mit dieser Funktion können Sie bereits fertig zubereitete Gerichte warmhalten. Im Display erscheint „•“.

- Pause ▷II: Mit dieser Funktion können Sie alle Kochzonen auf eine niedrige Leistungsstufe einstellen (z. B. um ein Telefongespräch anzunehmen). Im Display wird „2“ angezeigt.

- Flexzone Plus - Sensortaste: Mit Hilfe dieser Sensortaste können Sie die gesamte rechte Seite des Kochfelds zu einer einzigen großen Kochzone kombinieren.

- Flexzone Plus: Die Flexzone Plus ist eine große rechteckige Fläche, auf der Sie mehrere Gerichte gleichzeitig kochen können.

- QuickStopp: Mit dieser Option verringern Sie die Anzahl der Handgriffe und benötigte Zeit, um das Kochen zu beenden, auf einen einfachen Tastendruck.

Bauteile und Funktionen

Sicherheitsabschaltung

Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Leistungsstufe längere Zeit nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus. Die Restwärme der jeweiligen Kochzonen wird in den digitalen Anzeigen mit „Hw. h“ (für „heiß“) angegeben.

Die Kochzonen werden nach folgenden Zeiten ausgeschaltet:

Leistungsstufe Ausschalten
1-3 nach 6 Stunden
4-6 nach 3 Stunden
7-9 nach 4 Stunden
10-15 nach 1,5 Stunden

HINWEIS

C I wird angezeigt, wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist. Und das Gerät wird ausgeschaltet.

HINWEIS

Wenn das verwendete Kochgeschirr ungeeignet bzw. zu klein ist oder wenn gar keines auf der Kochzone steht, erscheint in der Anzeige U.

Nach 1 Minute wird die entsprechende Kochzone ausgeschaltet.

HINWEIS

Wenn eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit abgelaufen ist, schlagen Sie im Abschnitt „Häufig gestellte Fragen und Problemebehebung“ nach.

Weitere Gründe, warum sich eine Kochzone ausschalten kann

Alle Kochzonen werden sofort ausgeschaltet, wenn Flüssigkeit überkocht und auf dem Bedienfeld landet.

Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld legen. In diesen beiden Fällen muss das Gerät mit der Ein/Aus ①-Sensortaste wieder eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.

Flexzone Plus

Bei der Flex-Zone handelt es sich um den großen Kochbereich, der so ausgelegt ist, dass Sie darauf mehrere Töpfe und Pfannen unterschiedlicher Form und Größe gleichzeitig verwenden können. (Weitere Informationen erhalten Sie in der Abbildung auf der linken Seite.) Die Flexzone verfügt über vier Zonen, die von einzelnen Induktionsspulen versorgt werden, so dass Sie dahingehend unabhängig sind, wo Sie Ihr Kochgeschirr in der Kochzone anordnen.

Mit Flexzone Plus können Sie verschiedene Kochzonen kombinieren und so den verfügbaren Kochbereich vergrößern. In der folgenden Tabelle wird dargestellt, welche Sensortasten Sie berühren müssen, um die verschiedenen Kombinationen zu aktivieren.

Kochzone 1 Kochfeld 2 Kochfeld 3 Kochfeld 4 Kochfeld
1
2
3
4

HINWEIS

• Bei Verwendung nur einer Kochzone muss der Durchmesser des Topfbodens weniger als 140 mm betragen.
• Es kann 5 bis 10 Sekunden dauern, bis das Induktionskochfeld die Position Ihres Kochgeschirrs erkennt.
• Möglicherweise sind Geräusche zu hören, während das Kochfeld das Kochgeschirr erkennt.
• Entfernen Sie das Kochgeschirr beim Kochen nicht. Aus Sicherheitsgründen unterbricht das Kochfeld automatisch den Betrieb, wenn Sie das Kochgeschirr länger als 5 Sekunden herunternehmen.

Restwärmeanzeige

Wenn Sie eine Kochzone oder das Kochfeld als Ganzes ausschalten, wird die Restwärme mit dem Symbol H (für heiß) in der digitalen Anzeige der entsprechenden Kochzonen angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, geht die Restwärmeanzeige erst aus, wenn die Kochzone abgekühlt ist.

Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.

WARNUNG

Solange die Restwärmeanzeige leuchtet, besteht die Gefahr von Verbrennungen.

WARNUNG

Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol H bzw. , und es gibt keine Informationen mehr über die Restwärme.

Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem Sie in der Nähe des Kochfelds stets achtsam sind.

Überhitzungsschutz und Lüfterfunktion

• Wenn das Innenteil des Produktes oder die Keramikglasfläche überhitzt, reduziert das Gerät automatisch die Leistungsstufe.
• Beim Garen mit Öl (zum Frittieren usw.) senkt das Gerät automatisch die Leistungsstufe, um eine Überhitzung des Öls zu verhindern. Wenn Sie die Leistungsstufe erhöhen möchten, können Sie die Leistungsstufe mit den Sensortasten anpassen.
• Aktivieren Sie die Kochzonen nicht mit leerem Kochgeschirr und garen Sie geringe Mengen nicht bei hoher Leistungsstufe.
• Wenn das Produkt in Betrieb ist, arbeitet der Lüfter, um eine Überhitzung zu verhindern.
• Nach dem Ausschalten läuft der Lüfter einige Zeit weiter, um die inneren Bauteile abzukühlen.
• Der Lüfter schaltet sich aus, wenn die inneren Bauteile kalt genug sind.

Verwendung des Geräts

Erstreinigung

Wischen Sie die Glaskeramikfläche mit einem feuchten Tuch und Glaskeramikreiniger sauber.

WARNUNG

Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberfläche könnte dadurch beschädigt werden.

Kochgeschirr für Induktionskochfelder

Ein Induktionskochfeld kann nur eingeschaltet werden, wenn ein Kochgeschirr mit magnetischem Boden auf eine der Kochzonen gestellt wird. Kochgeschirr der folgenden Art eignet sich für das Induktionskochfeld:

Material des Kochgeschirrs

Material des Kochgeschirrbodens Eignung
Stahl, Gusseisen, emailierter Stahl	○ (Geeignet)
Edelstahl	△ (Geeignet, wenn der Topfboden magnetisch ist und der Hersteller angibt, dass er für die Verwendung mit IH oder Induktion geeignet ist.)
Aluminium, Kupfer	× (Ungeeignet)
Glas, Keramik, Porzellan	× (Ungeeignet)
Gemischte Materialien	△ (Der Hauptteil ist unmagnetisch, der Topfboden besteht jedoch aus Stahl oder magnetischem Material)

△: Kann möglicherweise gar nicht funktionieren oder ist vielleicht weniger wärmeleitend - Einige in Einzelhandelsgeschäften verkaufte Kochgeschirre verfügen auf der Unterseite möglicherweise nur über eine dünne Schicht aus magnetischem Material, so dass sie für den Einsatz auf einem Induktionskochfeld möglicherweise schlecht geeignet sind. → Diese Art von Kochgeschirr ist beim Kochen aufgrund des geringen Magnetismus möglicherweise nicht ausreichend wirksam. (Ein Magnet haftet nicht gut oder die Magnetfläche ist klein.)

Überprüfen Sie unbedingt den Durchmesser der Magnetfläche. • Empfohlene Größe: 140 mm - 240 mm

Kochgeschirr mit Füßen

Boden nach außen gebogen (konkav)

Boden nach innen gebogen (konvex)

Verwenden Sie das Kochgeschirr nicht, wenn sein Boden kleiner als die Kochzone ist.

HINWEIS

Wenn Sie Ihr Kochgeschirr auf eine Induktionskochzone stellen, entwickelt das Kochgeschirr möglicherweise Geräusche. Diese Geräusche sind normal.

16 Deutsch

• Die Unterseite des Kochgeschirrs muss flach sein. - Auch wenn ein Kochgeschirr für die Verwendung auf einem Induktionsherd geeignet ist, kann sich die Leistungsaufnahme je nach Material und Form des Kochgeschirrs unterscheiden. - Kochgeschirr mit ungeeignetem Material darf nicht erhitzt werden. - Schalten Sie die Kochzone nicht mit einem Grill darauf ein. Das Gerät kann sich überhitzen, sodass die Leistungsstufe sinkt oder das Gerät aus Sicherheitsgründen abgeschaltet wird. - Verwenden Sie nur Kochgeschirr mit magnetischer Unterseite, für die der Hersteller garantiert, dass es für IH- oder Induktionskochfelder geeignet ist. - Der Einsatz von Kochgeschirr mit beschädigtem Boden kann die Keramikglasoberfläche beschädigen, und die Verwendung von verschmutztem Kochgeschirr kann zu Verfärbungen der Keramikglasoberfläche führen. - Verwenden Sie immer ein Kochgeschirr mit einer sauberen und trockenen Unterseite. - Verwenden Sie ein entsprechend der Lebensmittelmenge dimensioniertes Kochgeschirr.

Größe der Töpfe

Innerhalb gewisser Grenzen kann sich die Größe der Induktionskochzonen automatisch an die Größe des Kochgeschirrbodens anpassen. Dennoch muss der Boden des Kochgeschirrs einen bestimmten von der Größe der Kochzone abhängigen Mindestdurchmesser aufweisen.

Kochzonen Mindestdurchmesser des Kochgeschirrbodens

Betriebsgeräusche

Folgende Geräusche können auftreten:

• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien.
• Pfeifton: Sie verwenden mehr als zwei Kochzonen, und das Geschirr besteht aus verschiedenen Materialien.
• Brummen: Sie arbeiten mit hoher Leistungsstufe. • Klicken: Elektrischer Schaltvorgang. • Zischen, Summen: Der Lüfter ist in Betrieb. Diese Geräusche sind normal und zeigen keine Mängel an.

Verwenden Sie kein Kochgeschirr aus anderem Material und von abweichender Größe. Durch den Einsatz von Kochgeschirr unterschiedlicher Größe oder Materialien können Geräusche und Vibrationen entstehen.

HINWEIS

Bei Verwendung geringer Leistungspegel (1 bis 5) werden möglicherweise Klickgeräusche verursacht.

Verwendung des Geräts

Verwenden geeigneter Töpfe und Pfannen

Hochwertiges Kochgeschirr bringt gute Ergebnisse.

• Sie erkennen gutes Kochgeschirr an seinem Boden. Der Boden sollte dick und möglichst eben sein.
• Achten Sie beim Kauf von neuem Kochgeschirr besonders auf den Durchmesser des Bodens. Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Verwenden Sie kein Kochgeschirr mit einem durch grobe Kanten und Riefen beschädigten Boden. Wenn Sie solches Kochgeschirr über die Glaskeramikfläche ziehen, können bleibende Kratzer entstehen.
• In kaltem Zustand ist der Pfannenboden normalerweise leicht nach innen gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgeschirr, wie beispielsweise einen Dampfkochtopf, eine Schmorpfanne oder einen Wok verwenden möchten, beachten Sie bitte die Anweisungen des Herstellers.

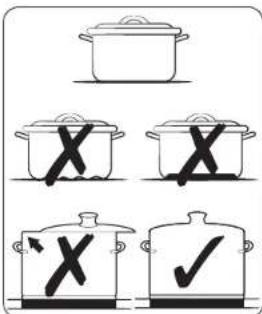

Energiespartipps

Sie können wertvolle Energie sparen, wenn Sie die folgenden Punkte beachten:

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Setzen Sie die Deckel von Töpfen und Pfannen fest auf, um sie vollständig zu verschließen.
• Schalten Sie die Kochzonen vor dem Ende der Garzeit ab. Sie können die Restwärme nutzen, um Essen warm zu halten oder aufzutauen.

HINWEIS

Stellen Sie ein einzelnes Kochgeschirr nicht gleichzeitig auf die linke und die rechte Kochzone.

Überprüfung der Eignung von Kochgeschirr

Sie können überprüfen, ob Kochgeschirr für die Verwendung mit dem Gerät geeignet ist.

1. Stecken Sie das Netzkabel ein und berühren Sie dann die Ein/Aus-Sensortaste, um das Gerät einzuschalten.

1. Um die Kindersicherung zu aktivieren, berühren Sie die Sensortaste Bediensperre 🔒 3 Sekunden lang.

1. Berühren und halten Sie die Booster-P-Sensortaste 3 Sekunden lang gedrückt.

18 Deutsch

Angezeigte Beschreibung

Display Beschreibung
--	Standby für den Test
00	Kochgeschirr ungeeignet
01	Kochgeschirr geeignet, aber ineffizient
02	Kochgeschirr geeignet

Verwenden der Sensortasten

Zum Verwenden der Sensortasten drücken Sie so lange mit der Fingerspitze auf die jeweilige Taste, bis die entsprechende Anzeige aufleuchtet bzw. erlischt oder bis die gewünschte Funktion aktiviert wird.

Stellen Sie sicher, dass Sie nur eine Taste drücken, wenn Sie das Gerät bedienen. Wenn Sie Ihren Finger zu stark auf eine Sensortaste drücken, kann es passieren, dass auch eine benachbarte Taste ausgelöst wird.

Einschalten des Geräts

Das Gerät wird anschließend mit der Ein/Aus

①-Sensortaste eingeschaltet.

Berühren Sie die Ein/Aus ①-Sensortaste etwa

1-2 Sekunden lang.

Im Display wird □ angezeigt.

HINWEIS

Nachdem Sie die Ein/Aus ①-Sensortaste berührt haben, um das Gerät einzuschalten, muss innerhalb von etwa 20 Sekunden eine Leistungsstufe ausgewählt werden. Andernfalls schaltet sich das Gerät aus Sicherheitsgründen selbst ab.

Verwendung des Geräts

Auswählen einer Kochzone und Einstellen der Leistung

1. Zum Auswählen der Kochzone berühren Sie die Sensortaste für die entsprechende Zone.

1. Zum Einstellen der gewünschten Leistungsstufe berühren Sie die Sensortaste Leistungsstufe.

HINWEIS

• Bei Auswahl der Kochzone ist standardmäßig Leistungsstufe 15 eingestellt.
• Um Ihr Essen warm zu halten, wählen Sie eine Kochzone und berühren Sie die Sensortaste Warm halten 📄.
• Wenn Sie eine Taste länger als 8 Sekunden berühren, wird auf der Kochzonenanzeige d0 angezeigt. Drücken Sie zum Zurücksetzen die Ein/Aus ① Sensortaste.

Ausschalten des Geräts

Das Gerät wird mit der Ein/Aus 📁ensortaste vollständig ausgeschaltet. Berühren Sie die Ein/Aus 📁ensortaste etwa 1-2 Sekunden lang.

HINWEIS

• Nach dem Ausschalten einer oder aller Kochzonen wird die Restwärme auf der Kochzonenanzeige mit H oder angegeben.
• Schalten Sie die Kochzone nach Beendigung des Kochvorgangs manuell aus.

QuickStopp

Berühren und halten Sie 2 Sekunden lang die Sensortaste für die gewünschte Kochzone ■ Sie können die aktive Kochzone schnell und einfach ausschalten.

HINWEIS

Die Flexzone Plus 📄-Sensortaste ermöglicht keine Schnellabschaltung.

20 Deutsch

Verwenden der Kindersicherung

Sie können die Kindersicherung verwenden, um zu verhindern, dass eine Kochzone unabsichtlich eingeschaltet oder das Kochfeld aktiviert wird. Zudem können Sie das Bedienfeld mit Ausnahme der Ein/Aus-Sensortaste sperren (nur Abschaltung). Damit lässt sich vermeiden, dass Sie versehentlich die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld wischen.

Aktivieren/Deaktivieren der Kindersicherung

HINWEIS

Die Kindersicherung wird unabhängig davon aktiviert, ob das Gerät eingeschaltet ist.

HINWEIS

Sie können die Bediensperre beim Kochen verwenden. Verwenden Sie die Kindersicherung oder schalten Sie das Gerät aus, um das Kochfeld in diesem Fall auszuschalten.

Timer

Sicherheitsabschaltung mit dem Timer:

Wenn Sie für eine Kochzone eine bestimmte Zeit einstellen, wird die Kochzone nach Ablauf dieser Zeit abgeschaltet. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet werden.

Einstellen der Sicherheitsabschaltung

Die gewünschte Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung einstellen können.

1. Nachdem Sie die Kochzone eingeschaltet haben, tippen Sie auf die Sensortaste der entsprechenden Kochzone, sodass die jeweilige Anzeige zu blinken beginnt.
2. Berühren Sie die Timer-Sensortaste. Über der Timer-Anzeige wird die Zahl 10 angezeigt.

HINWEIS

Die Standardeinstellung für den Timer lautet 10 Minuten.

1. Verwenden Sie die Timer-Sensortasten (+ oder -), um die gewünschte Zeit einzustellen, nach der sich die Kochzone automatisch abschalten soll. Dies können zum Beispiel 15 Minuten sein. Die Abschaltung ist nun aktiviert.

HINWEIS

Der Timer kann im Bereich von 1 bis 99 Minuten eingestellt werden.

Deutsch 21

Verwendung des Geräts

1. Um die Timer-Einstellung aufzuheben, wählen Sie die entsprechende Kochzone und berühren Sie die Timer-Sensortaste 2 Sekunden lang. Dadurch werden die Timer-Einstellungen für das ausgewählte Kochfeld aufgehoben, und zur Bestätigung erklingt ein Signalton. Um die Timer-Einstellungen des zuletzt geänderten Kochfelds aufzuheben, berühren Sie die Timer-Sensortaste 2 Sekunden lang, ohne ein Kochfeld auszuwählen.

Berühren Sie nach Auswahl des Kochfelds die Sensortaste Timer ☐, um die Restzeit für eine Kochzone anzuzeigen.

Die Anzeige der entsprechenden Kochzone beginnt langsam zu blinken. Die Einstellungen werden mit Hilfe der Timer-Sensortasten (+) oder (-) zurückgesetzt. Nachdem die eingestellte Zeit verstrichen ist, wird die Kochzone automatisch abgeschaltet, zur Bestätigung ertönt ein akustisches Signal und im Display erscheint die entsprechende Timer-Anzeige.

HINWEIS

• Sie können den Timer für jede Kochzone einzeln einstellen.
• Wenn Sie die Timer-Sensortaste berühren, ohne eine Kochzone auszuwählen, wird zwar das Display eingeschaltet, es werden jedoch keine Timer-Einstellungen übernommen.
• Schneller nehmen Sie die Einstellungen vor, indem Sie eine der Timer-Sensortasten (+ oder -) so lange gedrückt halten, bis der gewünschte Wert erreicht ist.

Verwenden der Warmhaltefunktion

1. Mit dieser Funktion können Sie bereits fertig zubereitete Gerichte warmhalten. Berühren Sie die Sensortaste der entsprechenden Kochzone.

1. Berühren Sie die Sensortaste Warmhalten ⑩

1. Die Kochzonenanzeige wechselt. Durch erneutes Berühren schalten Sie die Kochzone aus.

22 Deutsch

Verwenden des Boosters

Der Booster stellt den einzelnen Kochzonen zusätzliche Leistung zur Verfügung. (Beispiel: Sie möchten eine große Wassermenge zum Kochen bringen.)

Kochzonen Max. Booster-Zeit
Hintere oder vordere Flexzone 10 Minuten
Ganze Flexzone 5 Minuten

Nach Ablauf dieser Zeit schalten die Kochzonen automatisch wieder zur Leistungsstufe 15 zurück.

HINWEIS

• Wenn ein Innenteil des Geräts oder die Keramikglasfläche überhitzt wird, deaktiviert das Gerät zu seinem eigenen Schutz möglicherweise die Boosterfunktion.
• Unter bestimmten Umständen wird der Booster möglicherweise automatisch deaktiviert, um die interne Elektronik des Geräts zu schützen.

Leistungsregelung

Für die Kochzonen gibt es eine maximale Leistung, die normalerweise nicht überschritten werden kann.

Wenn dieser Leistungsbereich durch Aktivieren des Boosters überschritten wird, reduziert die Leistungsregelung automatisch die Leistungsstufe der Kochzonen.

Auf dem Display der Kochzone erscheinen abwechselnd die aktuelle Leistungsstufe und die maximal mögliche Einstellung. Anschließend wird die Leistung automatisch auf die maximal mögliche Stufe eingestellt.

Leistungsregelung

• Aus Sicherheitsgründen regelt das Produkt die Leistungsstufe automatisch.
• Wenn die Leistungsregelung aktiviert ist, kann der Garvorgang länger als bei Verwendung nur einer Kochzone dauern.
• Bei gleichzeitiger Verwendung aller Kochzonen kann die tatsächliche Leistungsstufe von der eingestellten Leistungsstufe abweichen.

Verwendung des Geräts

Pause/Fortsetzen

Aktivieren Sie diese Funktion, um alle aktiven Kochzonen auf niedrige Leistungsstufe zu stellen. Wenn Sie die Funktion deaktivieren, kehrt die Leistungsstufe zu den vorherigen Einstellungen zurück. Mit dieser Funktion können Sie die Zubereitung kurzzeitig unterbrechen, um beispielsweise einen Anruf entgegenzunehmen, und anschließend wieder fortsetzen. Wenn Sie diese Funktion aktivieren, werden alle Sensortasten außer Pause/Fortsetzen ▷II, Bediensperre 🔒 und Ein/Aus Ⓞ deaktiviert. Um den Garvorgang fortzusetzen, drücken Sie erneut auf die Pause/Fortsetzen-Sensortaste.

Pause/Fortsetzen-Sensortaste Display
Tippen Sie einmal auf die Sensortaste
Tippen Sie erneut auf die Sensortaste (Zurück zur) vorherigen Leistungsstufe

HINWEIS

Die Timer-Funktion läuft unabhängig von dieser Funktion weiter.

Verwenden der Flexzone Plus

Mit der Flex-Funktion können Sie für großes Kochgeschirr die gesamte linke oder rechte Seite des Kochfelds verwenden. (Beispiel: ovales Kochgeschirr, Fischpfanne)

1. Berühren Sie die Flexzone Plus-Sensortaste.

1. Berühren Sie dann die Sensortaste Auswahl, um die Leistungsstufe einzustellen. Die Leistungsstufe wird auf dem Display der einzelnen Kochzonen angezeigt.

HINWEIS

• Wenn Sie die Sensortaste Flexzone Plus berühren, wenn die Flex-Funktion bereits aktiviert ist, wird die Funktion deaktiviert.
• Es wird eine höhere Leistungsstufe eingestellt, wenn Sie die Sensortaste Flexzone Plus berühren, während die Kochzonen auf einer anderen Leistungsstufe arbeiten.
• Brechen Sie den laufenden Vorgang ab, wenn Sie Kochgeschirr auf eine andere Flexzone Plus stellen, und berühren Sie anschließend die entsprechende Sensortaste, um die Kochzone zu aktivieren (Einzelheiten hierzu finden Sie im Abschnitt Flexzone Plus).

24 Deutsch

Ton ein/aus

1. Berühren Sie die Ein/Aus-Sensortaste etwa 1-2 Sekunden lang.

1. Berühren Sie die Sensortaste Pause/Fortfahren innerhalb von 10 Sekunden nach dem Einschalten 3 Sekunden lang.

1. Der Signalton wird deaktiviert, und in der Anzeige erscheint OF.

HINWEIS

Das Gerät muss eingeschaltet sein, und Sie müssen die Einstellungen für den Ton innerhalb von 10 Sekunden nach Betätigen der Ein/Aus-Sensortaste ändern.

Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel

Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren erforderliche Leistungsstufe hängt von einer Reihe verschiedener Variablen ab, wie unter anderem der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten Lebensmittel.

Leistungsstufe Garverfahren Beispiele
1-2	SchmelzenAuflösen	Schokolade schmelzen, ButlerGelatine auflösen
2-4	Schonend köcheln lassenWarmhalten:	Milchpudding, SahnerisottoWarmhalten:
5-7	PochlierenAuftauen	Pochiertes ElLachs und Huhn
7-9 Dämpfen Dampfkartoffel, Gemüse und Fisch
9-11 Schonendes Braten		Pfannkuchen, Spiegelai, HamburgerLachs, Schnitzel, Röstl, Fisch, Wurst
10-13	GrillenFleisch schmorenTiefkühlkost frittieren	SteakFleisch schmorenTiefkühlkost frittieren
12-15	KochenKurzbratenRühren und bratenFrittieren	Wasser kochenFleisch anbratenGemüse rühren und bratenChips frittieren
Booster Große Menge Wasser kochen

HINWEIS

• Die in der obigen Tabelle angezeigten Leistungsstufen dienen nur als Anhaltspunkt und zu Ihrer Hilfe.
• Sie müssen die Leistungsstufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln einstellen.

Smart Control

Verbinden der Dunstabzugshaube und des Induktionskochfelds über Bluetooth

1. Drücken Sie die Bluetooth-Taste an Ihrer Dunstabzugshaube.

1. Berühren Sie gleichzeitig die Tasten Wi-Fi und Timer +

HINWEIS

Halten Sie die Bluetooth-Taste an Ihrer Dunstabzugshaube gedrückt, um die Verbindung zu trennen.

HINWEIS

Sie können nur Dunstabzugshauben von Samsung verbinden, die die Bluetooth-Funktion unterstützen.

Verbinden mit der App über Wi-Fi

1. Öffnen Sie auf Ihrem Smartphone den Play Store, den App Store oder Galaxy-Apps.
2. Laden Sie die SmartThings-App herunter und installieren Sie sie.
3. Um Ihr Produkt zu registrieren, befolgen Sie nach der Installation der App die Anweisungen auf dem Bildschirm.
4. AP wird angezeigt, wenn Sie mit der Produktregistrierung beginnen. Während der Produktregistrierung wird Folgendes angezeigt.

1. Nach Abschluss der Produktregistrierung wird Folgendes angezeigt und blinkt 3 Sekunden lang.

1. Sie können das registrierte Produkt überwachen.

Reinigung und Pflege

Um das Gerät sauber zu halten, lesen Sie diesen Abschnitt, bevor Sie es verwenden.

Wischen Sie Wasser vom Boden des Kochgeschirrs ab.

- Wenn Sie das Wasser nicht abwischen, kann Kalk auf der Oberfläche des Kochfelds zurückbleiben.

Reinigen Sie das Kochfeld, wenn die Restwärmeanzeige ([H] oder [n]) auf dem Kochzonen-Display nicht zu sehen ist.

Um hartnäckige Flecken zu entfernen, tragen Sie einen Spezialreiniger für Glaskeramikkochfelder auf und beseitigen Sie die Flecken mit einem Schaber.

- Schäden an der Kochfeldoberfläche, die durch Unachtsamkeit verursacht werden oder daraus resultieren, sind von kostenlosen Reparaturen im Rahmen der Garantie ausgeschlossen.

- Verwenden Sie handelsübliche Kochfeldreinigungsmittel und Schaber.

HINWEIS

Verwenden Sie keine sauren (Zitronensäure) oder alkalischen (Mehrzweckreiniger, Backpulver, Clorox, Natriumpercarbonat, Natriumhydroxid usw.) Reinigungsmittel. Diese können Verfärbungen verursachen.

Reinigen des Kochfeldes

Leichte Verschmutzung

Verwenden Sie zum Reinigen der Glasoberfläche ein feuchtes Tuch mit einem Kochfeldreiniger.

- Nehmen Sie keine Scheuerschwämme, ätzenden Reinigungsmittel oder Rostlöser, um die Oberfläche des Kochfelds zu reinigen.

- Verwenden Sie ein feuchtes Papierhandtuch oder ein Tuch, um die Reinigungsmittelreste auf der Oberfläche des Kochfelds vollständig abzuwischen. Achten Sie darauf, dass keine Reinigungsmittelreste auf der Oberfläche zurückbleiben.

Hartnäckiger Schmutz

Übergekochte Lebensmittel und hartnäckige Spritzer entfernen Sie mit einem Glasschaber, nachdem das Glas abgekühlt ist.

- Halten Sie den Schaber schräg, um ein Verkratzen der Oberfläche des Kochfelds zu vermeiden. Wenn Sie den Schaber im rechten Winkel halten, kann dies zu Kratzern auf der Oberfläche des Kochfelds führen.

WARNUNG

Es besteht ein nicht unerhebliches Verbrennungsrisiko, wenn Sie den Glasschaber auf einer heißen Kochzone verwenden.

Reinigung und Pflege

1. Tragen Sie Glaskeramikreiniger auf und warten Sie mindestens 30 Sekunden lang.

1. Entfernen Sie etwaige Verschmutzungen mit einem Schaber.

1. Wischen Sie die Oberfläche des Kochfelds mit einem trockenen Tuch ab.

HINWEIS

• Wenn Schmutzrückstände auf dem Kochfeld verbleiben, wiederholen Sie die Schritte 1-3 so lange, bis das Kochfeld frei davon ist.
• Kratzer oder dunkle Flecken auf der Glaskeramikfläche, die zum Beispiel von einer Pfanne mit scharfen Kanten verursacht wurden, können nicht entfernt werden. Jedoch beeinträchtigen sie die Funktion des Geräts nicht.
• Wenn Zucker oder Kunststoff mit einer heißen Kochzone in Berührung kommt und schmilzt oder wenn Fremdstoffe wie Aluminiumfolie auf der Kochzone anhaften, können Sie diese nach dem Abkühlen mit einem Schaber beseitigen.
• Wenn Sie raue oder scharfe Reinigungshilfsmittel verwenden, reißen Sie möglicherweise das Silikondichtmittel um das Kochfeld herum auf. Verwenden Sie ein weiches Tuch zum Reinigen.

Kochfeldrahmen (Zubehör)

WARNUNG

Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen gelangt. Andernfalls können stumpfe Flecken entstehen.

1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie anschließend ab und reiben Sie die Oberfläche dann trocken ab.

So vermeiden Sie Schäden an Ihrem Gerät

• Verwenden Sie das Kochfeld nicht als Arbeitsfläche; stellen Sie keine Gegenstände darauf ab.
• Schalten Sie die Kochzone nicht mit leerem Kochgeschirr oder vollkommen ohne Kochgeschirr ein.
• Glaskeramik ist sehr hart und unempfindlich auch gegen starke Temperaturschwankungen, aber sie ist nicht unzerbrechlich. Sie kann durch ein besonders scharfes oder schweres Objekt beschädigt werden, das auf die Glaskeramikfläche fällt.
• Stellen Sie keine Pfannen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und Schäden an der Oberfläche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie z. B. Essig, Zitronensaft und Kalkentferner auf den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur Beschädigung der Oberfläche kommen.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie und Bratfolien von der Glaskeramikfläche entfernt. Wenn solche Dinge auf dem Kochfeld schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

Garantie und Service

Häufig gestellte Fragen und Problembehebung

Aus einem geringfügigen Problem kann eine Fehlfunktion entstehen, die Sie mit den folgenden Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen, wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.

WARNUNG

Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen werden. Unsachgemäß durchgeführte Reparaturen können den Benutzer erheblichen Risiken aussetzen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Problem Mögliche Ursachen Lösung
Was ist zu tun, wenn die Kochzonen nicht funktionieren?	Die Sicherung im Sicherungskasten hat ausgelöst.	Wenn die Sicherungen mehrmais auslösen, rufen Sie einen zugelassenen Elektriken.
Was ist zu tun, wenn die Kochzonen nicht eingeschaltet werden können?	Die Ein/Aus-Sensortaste wurde versehenlich betätigtDas Bocienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.	Das Gerät ist richtig eingeschaltet.Reinigen des Bedienfelds

Garantie und Service

Problem Mögliche	Ursachen Lösung
Was ist zu tun, wenn alle Anzeigen im Display außer der Restwärmeanzeige „H. „Jelötzlich verschwinden?	Die Ein/Aus Sensortaste wurde versehentlich betätigt.Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.	Das Gerät ist richtig eingeschaltet.Reinigen des Bodienfelds
Was ist zu tun, wenn nach dem Ausschalten der Kochzonen die Restwärme nicht angezeigt wird?	Die Kochzone wurde nur kurz verwendet und ist cesshalb nicht heiß genug.	Wenn die Kochzone heißt ist, setzen Sie sich bitte mit dem örtlichen Kundendienstzentrum in Verbindung.

Informationscode Mögliche Ursachen Lösung
C0 Es liegt ein Problem mit dem Temperatursensor der Kochzone vor.	Schalten Sie das Gerät mit der EIn-/Aus Sensortaste wieder ein. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung für mehr als 30 Sekunden. Schalten Sie das Gerät dann ein, und versuchen Sie es erneut. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
C1 Die gemessene Temperatur ist höher als angegeben
C2 Es liegt ein Problem mit dem PBA-Sensor vor.
A2 Der Cleichstrommotor läuft wegen Problemen mit der Platine oder der Verkabelung nicht, oder es sich zu einer elektrischen Störung einer Motorlamelle gekommen.
d0 Die Sensortaste wird länger als 8 Sekunden berührt.	Kontrollieren Sie, ob die Sensortaste nass ist oder berührt wird. Wenn das Problem weiterhin besteht, schalten Sie das Gerät mit der EIn-/Aus Sensortaste wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
F0 Störung der Kommunikation zwischen Hauptplatine und Unterplatinen.	Schalten Sie das Gerät mit der EIn-/Aus Sensortaste wieder ein. Wenn das Problem weiterhin besteht, trennen Sie die Stromversorgung länger als 30 Sekunden. Schalten Sie das Gerät wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.
F2 Das IC für die Berührungssteuerung kommuniziert nicht normal.

30 Deutsch

Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?

Mögliche Ursachen:

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen.

- Die Kindersicherung ist aktiviert und im Display wird „L“ angezeigt.

Was ist zu tun, wenn die Anzeige d0 leuchtet?

Mögliche Ursachen

- Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit darüber gelaufen. Berühren Sie zum Zurücksetzen die Ein/Aus-Sensortaste.

- Wenn Flüssigkeit über das Bedienfeld läuft, wischen Sie sie ab.

Was ist zu tun, wenn die Anzeige [ I leuchtet?

Mögliche Ursachen:

- Das Gerät ist wegen unsachgemäßer Benutzung überhitzt.

- Zum Zurücksetzen berühren Sie die Ein/Aus-Sensortaste, wenn das Kochfeld abgekühlt ist.

Was ist zu tun, wenn die Anzeige leuchtet?

Mögliche Ursachen:

- Das verwendete Kochgeschirr ist ungeeignet bzw. zu klein, oder es befindet sich kein Kochgeschirr auf der Kochzone.

- Sobald Sie geeignetes Kochgeschirr verwenden, verschwindet die angezeigte Meldung von selbst.

Was ist zu tun, wenn der Lüfter nach dem Abschalten weiterläuft?

Mögliche Ursachen:

- Auch nach Benutzung des Kochfelds bleibt der Lüfter angeschaltet, um das Gerät weiter abzukühlen.

- Der Lüfter wird ausgeschaltet, sobald die Elektronik des Geräts abgekühlt oder die Höchstdauer (10 Minuten) vergangen ist.

- Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies sogar während der Garantiezeit kostenpflichtig sein

Service

Lesen Sie den Abschnitt „Häufig gestellte Fragen und Problembehebung“, bevor Sie Unterstützung oder Serviceleistungen anfordern. Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.

Handelt es sich um eine technische Störung?

Wenn dem so ist, setzen Sie sich mit dem Kundendienstzentrum in Verbindung. Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die

Problemdiagnose und können Unklarheiten vorab klären.

Bitte notieren Sie die folgenden Informationen:

• Wie äußert sich das Problem?

- Unter welchen Umständen tritt das Problem auf?

Wenn Sie anrufen, sollten Sie bitte das Modell und die Seriennummer Ihres Geräts bereithalten. Diese Informationen finden Sie auf dem Typenschild:

- Modellbeschreibung

- Seriennummer (15 Stellen)

Wir empfehlen Ihnen, diese Informationen vor Einbau des Gerätes hier im Handbuch zu notieren, damit sie später leicht aufzufinden sind.

• Modell

- Seriennummer:

Wann entstehen Ihnen sogar während der Garantiezeit Kosten?

- Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt Häufig gestellte Fragen und Problembehebung selbst hätten lösen können.

- Wenn der Kundendiensttechniker mehrere Servicebesuche durchführen muss, weil ihm vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt werden und deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich auf Ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die Kosten dieser Fahrten.

Technische Daten

Technische Daten

Maße des Geräts	Breite 600 mm
	Tiefe 520 mm
	Höhe 56 mm
Maße des Ausschnitts in der Arbeitsplatte	Breite 560 mm
	Tiefe	Max. 491 mmMin. 479 mm
	Höhe 72 mm
	Eckenradius 3 mm
Betriebsspannung 220-240 V		-, 50 / 60 Hz
Maximale Leistungsaufnahme 7,2 kW
Gewicht	Netto	14,4 kg

Kochzonen

Flex Plus vorn	1800 W (Leistungsstufe: 15) / 2600 W (Leistungsstufe: P)
Flex Plus hinten	1800 W (Leistungsstufe: 15) / 2600 W (Leistungsstufe: P)
Flex Plus Mitte	1800 W (Leistungsstufe: 15) / 3000 W (Leistungsstufe: P)
Ganze Flex Zone	3300 W (Leistungsstufe: 15) / 3600 W (Leistungsstufe: P)

Produktinformationen

Name des Lieferanten Samsung Electronics Co. Ltd
Modellkennung NZ64T9787TK
Art der Kochmulde Einbau
Heiztechnik induktionskochzonen und kochfläche
Anzahl der Kochzonen und/oder Kochflächen	2
Bei kreisförmigen Kochzonen oder-flächen:Durchmesser der nutzbaren Oberfläche fürjede elektrisch beheizte Kochzone (0)
Bei nicht kreisförmigen Kochzonen oder-flächen: Länge und Breite der nutzbarenOberfläche für jede elektrisch beheizteKochzone und jede elektrisch beheizteKochfläche (L x W)	38,0 x 24,0 cm
Energieverbrauch je Kochzone oder -flächeje kg (EC electric rocking)	38,0 x 24,0 cm 193,9 Wh/kg
	38,0 x 24,0 cm 193,9 Wh/kg
Energieverbrauch der Kochmulde je kg(EC electric rock)	193,9 Wh/kg

Daten ermittelt entsprechend der Norm EN 60350-2 und der Kommissionsverordnungen (EU) Nr. 66/2014 und der Richtlinie (EU) Nr. 1275/2008.

Wi-Fi	Leistungsaufnahme (W) im Bereitschaftszustand 1,9 W
	Zeit bis Verbrauchsminimierung (Min.) 10 Min.
Aus-Zustand	Leistungsaufnahme 0,5 W
	Zeit bis Verbrauchsminimierung (Min.) 10 Min.

Anhang

Energiespartipps

• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten reduzieren.

HINWEIS

Hiermit erklärt Samsung Electronics, dass das Gerät vom Typ Funkanlagen der Richtlinie 2014/53/EU entspricht. Der vollständige Wortlaut der EU-Konformitätserklärung steht unter folgender Internetadresse zur Verfügung. Die offizielle Konformitätserklärung finden Sie unter http://www.samsung.com. Wechseln Sie zu „Support > Search Product Support“, und geben Sie den Modellnamen ein.

Maximale Wi-Fi-Sendeleistung

Wi-Fi
Frequenzbereich Sendelcistung (Max.)
2412 MHz - 2472 MHz 18,5 dBm

Maximale Bluetooth-Sendeleistung

Bluetooth
Frequenzbereich Sendeleistung (Max.)
2402 MHz - 2450 MHz 5 dBm

Open Source-Angaben

Die in diesem Produkt verwendete Software enthält Open Source-Code. Sie können den entsprechenden Quellcode für einen Zeitraum von drei Jahren nach der letzten Auslieferung dieses Produkts vollständig anfordern, indem Sie eine E-Mail an [e-mail] schreiben.

Es ist auch möglich, sich den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zusenden zu lassen. Hierfür wird eine geringe Gebühr erhoben.

Die folgende URL http://opensource.samsung.com/opensource/SMART AT 051/seq/0 führt zur Downloadseite des bereitgestellten Quellcodes und zu den Open Source-LizenzInformationen für dieses Gerät. Dieses Angebot gilt für alle, die diese Informationen erhalten.

FRAGEN ODER HINWEISE?

LAND RUFEN SIE UNS	AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA 0800 72 67 894 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-19		www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
DENMARK 707 019 70	www.samsung.com/dk/support
FINLAND 030 6227 510	www.samsung.com/ft/support
FRANCE 01 48 63 00 00	www.samsung.com/ir/support
GERMANY 06196 77 555 77	www.samsung.com/de/support
ITALIA 800 SAMSUNG (800.7267854) www.samsung.com/it/support
CYPRUS 8009 4000 only from land line, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line(-30) 210 6897691 from mobile and land line	www.samsung.com/gr/support
LUXEMBURG	261 03 710	www.samsung.com/oe_fr/support
NETHERLANDS	088 90 90 100	www.samsung.com/nl/support
NORWAY	21629099	www.samsung.com/ng/support
PORTUGAL 808 207 287	www.samsung.com/pt/support
SPAIN	91 175 00 15	www.samsung.com/es/support
SWEDEN	0771 726 786	www.samsung.com/se/support
SWITZERLAND 0800 726 786 (0800-SAMSUNG)		www.samsung.com/ch/support (German)www.samsung.com/ch_fr/support (French)
UK	0330 SAMSUNG (7267854)	www.samsung.com/uk/support
IRELAND (EIRE)	0818 717100	www.samsung.com/ie/support

DG68-01178B-00
