| Produkttyp | Winkelschleifer (Die Grinder) |
| Marke | Milwaukee |
| Modell | 2485-20 |
| Serie | M12 FUEL |
| Stromversorgung | M12 Li-Ion Akku (12V) |
| Leerlaufdrehzahl | 20.000 U/min |
| Spannzangenaufnahme | 1/4" (6,35 mm) Standard, 1/8" (3,175 mm) optional |
| Gewicht (ohne Akku) | ca. 0,5 kg |
| Abmessungen (L x B x H) | ca. 165 x 80 x 80 mm |
| Schaltertyp | Paddelschalter (Paddle Trigger) |
| Gehäusematerial | Kunststoff mit Gummigriff |
| Sicherheitsmerkmale | Warnaufkleber, Spannzangenmutter |
| Lieferumfang | 1/4" Spannzange, Spannzangenmutter, Gabelschlüssel 1/2" und 11/16", Kontakttasche, Bedienungsanleitung |
| Ersatzteile | Gehäuse-Kit, Elektronikbaugruppe, Rotoreinheit, Paddelschalter, Spannzangen-Nut-Kit u.a. |
| Reparierbarkeit | Modularer Aufbau, viele Einzelteile austauschbar |
| Wartung | Regelmäßige Reinigung, Schmierung der Spindel, Überprüfung der Kohlebürsten |
| Schraubenanzugsmoment Gehäuse | 7-9 kg/cm (6-7,8 in-lbs) |
| Seriennummer ab | K92A |
| Überarbeitetes Bulletin | Juni 2019 |
Häufig gestellte Fragen - 2485-20 MILWAUKEE
Benutzerfragen zu 2485-20 MILWAUKEE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Winkelschleifer kostenlos im PDF-Format! Finden Sie Ihr Handbuch 2485-20 - MILWAUKEE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 2485-20 von der Marke MILWAUKEE.
BEDIENUNGSANLEITUNG 2485-20 MILWAUKEE
| SPECIFY CATALOG NO. AND SERIAL NO. WHEN ORDERING PARTS | REVISED BULLETIN | DATEJune 2019 | ||
| M12 FUELTM Die Grinder | ||||
| CATALOGNO. 2485-20 | STARTINGSERIAL NO. K92A | WIRING INSTRUCTION | ||

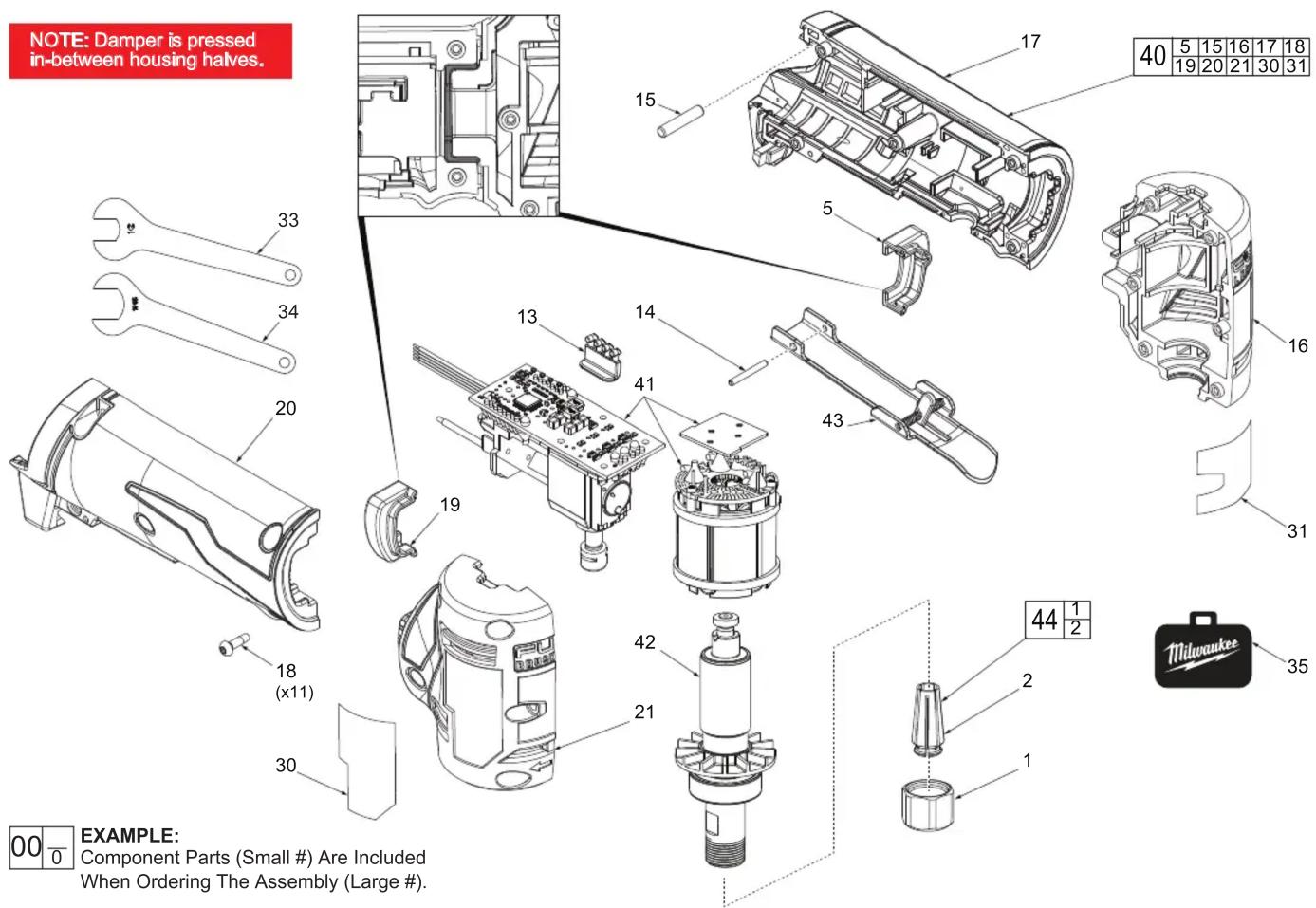

FIG. PART NO. DESCRIPTION OF PART
| 1 | 48-68-0031 | Collet Nut 1 | |
| 2 | 48-66-0974 | 1/4" Collet 1 | |
| 5 | ---- | Damper for Support | 1 |
| 13 | 23-28-0340 | Light Pipe 1 | |
| 14 | 44-60-0575 | Rivet Pin for Housing 1 | |
| 15 | 44-94-0050 | Rod 1 | |
| 16 | ---- | Housing Support Head | 1 |
| 17 | ---- | Housing Support Grip | 1 |
| 18 | 06-82-3002 | Housing Screw | 11 |
| 19 | ---- | Damper for Cover | 1 |
| 20 | ---- | Housing Cover Grip | 1 |
| 21 | ---- | Housing Cover Head | 1 |
| 30 | 12-20-2430 | Service Nameplate | 1 |
| 31 | 10-20-0625 | Warning Label | 1 |
| 32 | 42-77-0405 | 1/8" Collet (Optional) Not Shown | 1 |
| 33 | 49-96-4040 | Open End Wrench (1/2") | 1 |
| 34 | 49-96-4090 | Open End Wrench (11/16") | 1 |
| 35 | 42-55-2425 | Contactor Bag | 1 |
| 40 | 14-34-0002 | Housing Kit | 1 |
| 41 | 14-20-0070 | Electronics Assembly | 1 |
| 42 | 16-01-2405 | Rotor Assembly | 1 |
| 43 | 44-10-0520 | Paddle Trigger Assembly | 1 |
| 44 | 14-46-0166 | 1/4" Collet and Nut Kit | 1 |
NO. REQ.

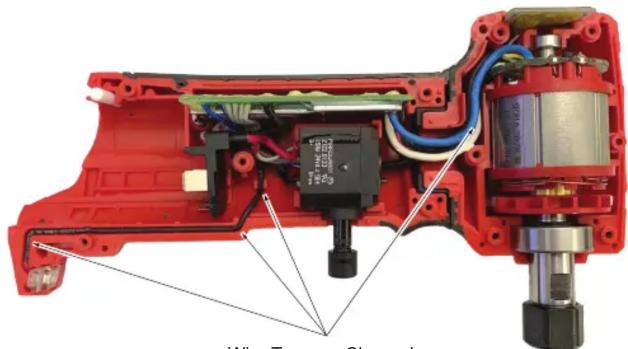

Install the electronics assembly, route wires through wire traps and channels as shown. Be sure all components are seated squarely and firmly in place. Be sure there is no interference when installing the housing covers (20, 21).
| FIG. | PART NO. | WHERE USED | SEAT TORQUE(KG/CM) (IN/LBS) |
| 18 | 06-82-3002 | Housing Cover Head | 7-9 6.0-7.8 |
| 18 | 06-82-3002 | Housing Cover Grip | 7-9 6.0-7.8 |
