BEDIENUNGSANLEITUNG GWK 209 D GREE

Elektronischer Regler

für EC Motoren

CE

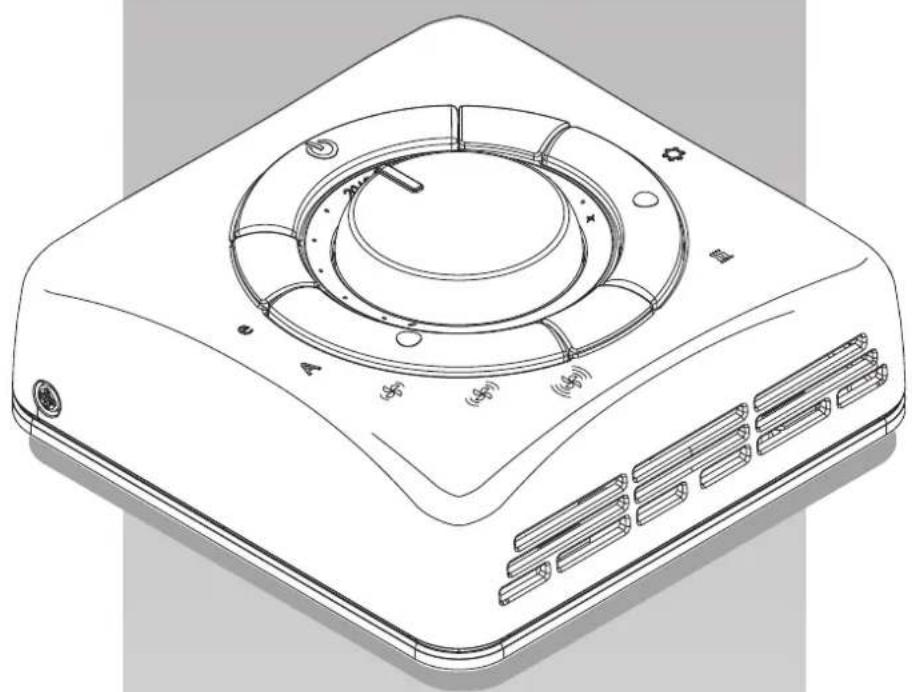

Elektronische Steuerung Typ D für hocheffiziente Motoren (Bürstenlos EC)

Das Handbuch vor dem Gerätegebrauch sorgfältig durchlesen.

Inhalt Seite

Mitgeliefertes Material 1

Montage....2

Steuerung 3-4

Mitgeliefertes Material

Ref.	Beschreibung	Menge
1	Steuerung	1
2 Schrauben + Spreizdübel 2
3	Installationsanweisungen	1

Elektronische Steuerung Typ D Montage

Wandmontierte Regelung

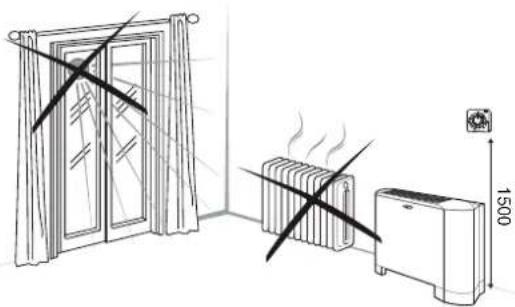

• Steuerung nicht an Wandbereichen mit Rohrleitungen oder Elektrokabeln, sowie in einer Höhe von mindestens 150 cm über dem Fußboden installieren.
• Steuerung nicht in der Nähe von Wärmequellen, in Luftströmen, in direktem Sonnenlicht ausgesetzten oder in schlecht belüfteten Bereichen installieren.
• Entfernen Sie die Feststellschraube oben links, um die Einheit von der Steuerung zu trennen (Abb. 2). Sichern Sie die Einheit an der Wand und markieren Sie die Bohrlöcher.
  • Die vorher markierten Löcher bohren.
  Vermeiden Sie Bohrungen, wenn die Kunststoffeinheit bereits an der Wand befestigt ist.
• Entfernen Sie die Steuerungsstecker, in dem Sie, wie in Abb. 3 dargestellt, Druck ausüben. Bereiten Sie die elektrischen Verbindungen zwischen diesem und den elektrischen Steuerkasten des Ventilatorkonvektors bei entfernten Steuerungssteckern vor, so wie im Schaltplan in Abb. 10 dargestellt. Für die richtige Verbindung der Steuerung mit dem Luftkonvektor beachten Sie bitte den mitgelieferten Schaltplan.
• Das Anschlusskabel des Ventilkonvektors und die Kabel der Zubehörteile müssen des Typs H07 RN-F (oder höher) sein, gemäß der Norm EN 60335-2-40. Alle Kabel für den Stromanschluss müssen einen Querschnitt von mindestens 1,5 mm haben.
• Führen Sie die Verbindungen mit den Steuerungssteckern aus (Abb. 4).
• Nachdem die Verbindungen mit dem Stecker hergestellt wurden, stecken Sie diesen in das Gehäuse der Einheit.

• Befestigen Sie die Steuerung mit den dafür vorgesehenen Dübeln an der Wand ⑤.

• Verschließen Sie nun die Abdeckung der Steuerung mithilfe der anfangs gelösten Schrauben (Abb. 2).

• Alle Anschlüsse zwischen dem Gerät und der Regelung müssen durch eine geeignete Kunststoff-Kabeldurchführung laufen.
  • Die Regelung äußerst vorsichtig handhaben. Die elektronische Teile nicht berühren, da sie beschädigt werden könnten.
• Vergessen Sie nicht die Kippschalter (sofern erforderlich) zu konfigurieren, bevor Sie die Steuerung schließen.
• Das Anschlusskabel von der Steuerung zum Gerät muss aus PVC mit Mindestquerschnitt 1 mm² oder größer und gegen Funkstörungen abgeschirmt sein.
• Verbinden Sie die Steuerungsausgangskabel mit einer Schelle (Abb.9).

WICHTIG:

Regelungstyp "D" ist für Vierleiter-Systeme und Zweileiter-Systeme mit Elektroheizung.

Funktionen

Die Regelungstyp "D" haben einen Knopf zur Temperaturwahl innerhalb eines Bereichs von 10°C bis 30°C, und die Raumtemperatur wird auf dem gewählten Wert gehalten.

Ventilatorbetrieb

Wählen Sie mit der Geschwindigkeitsauswahltaste des Ventilators Handbetrieb oder Automatikbetrieb für den Ventilator aus.

Im Handbetrieb können drei Ventilatorgeschwindigkeiten (Niedrig/Mittel/Hoch) entsprechend dem Bedarf oder dem Energiesparmodus ausgewählt werden. In der automatischen Betriebsart wird die Ventilatordrehzahl von einem Mikroprozessor in der Regelung abhängig von der gewählten Temperatur geregelt.

Während der Installation kann der ununterbrochene Ventilatorbetrieb über den Schalter auf der Platine ausgewählt werden (Siehe Abschnitt Kippschalter-Konfiguration).

Im Heizmodus wird der Ventilatorbetrieb um ca. 1 Minute verzögert, um die Restwärme in der Wärmetauscherspule oder in den Elektroheizungen (sofernvorhanden) freizugeben.

Frostschutz

Diese Funktion sorgt dafür, dass die Temperatur in Räumen, die länger unbenutzt bleiben, nicht unter 7°C abfällt. Wird diese Temperatur erreicht und ist die Frostschutz-Funktion durch einen Kippschalter an der Elektronik-Platine freigegeben, aktiviert die Regelung das Ventil und stellt die hohe Ventilatordrehzahl ein. Die Funktion Frostschutz kann durch den entsprechenden Mikroschalter (siehe Kippschalter-Konfiguration) aktiviert werden. Falls aktiviert, wird diese Funktion auch aktiviert, denn die Steuerung auf AUS geschaltet ist.

Energiespar-Betrieb

Diese Funktion ist besonders nützlich, wenn Räume nachts klimatisiert werden oder in Räumen, wo der Benutzer wahrscheinlich längere Zeit abwesend ist. In diesem Fall kann durch Auswahl der Funktion und wiederholtes Drücken der VENTILATOR-Taste die Temperatur um 4°C im Kühlmodus erhöht und im Heizmodus um 4°C abgesenkt werden. Aktivieren dieser Funktion (Grüne LED EIN) unterbindet andere Anzeigen.

Jahreszeitabhängige Umschaltung Handbetrieb

Die Wahl von Kühlung/Heizung erfolgt manuell durch Drücken der Taste an der Regelung.

Automatisch

Die automatische jahreszeitabhängige Umschaltung gestattet automatisches Umschalten der Geräte-Betriebsart auf Kühlung oder Heizung, abhängig von der vom Benutzer eingestellten Temperatur und der Raumtemperatur.

Externer Kontakt

Die Regelung hat einen Eingang, der als Fensterkontakt oder Anwesenheits-Detektor benutzt werden kann. Wenn ein derartiges Signal aktiviert ist (Netzspannung liegt an der Klemmleiste an) wird die Steuerung in Abhängigkeit von der Steuerungskonfiguration auf AUS (offenes Fenster) oder in den Energiesparmodus (leerer Raum) geschaltet. Wenn die Steuerung auf AUS geschaltet ist, werden als Folge alle Ausgänge unterbrochen (Ventilator, Ventile, usw.) und ist nur die Funktion Frostschutz aktiviert, sofern diese durch den entsprechenden Kippschalter aktiviert wurde. Wenn die Steuerung auf Energiesparen geschaltet ist, wird die interne Temperatur im Kühlmodus um 4°C angehoben und um 4°C im Heizmodus abgesenkt.

Um von einem Betriebsmodus in den anderen umzuschalten, halten Sie die EIN-/AUS-Taste und die Geschwindigkeitsauswahltaste für mindestens 5 Sekunden gedrückt.

Das Umschalten von einer Konfiguration zur anderen wird durch ein Licht angezeigt. Die grüne LED blinkt 3 Mal, wenn von AUS nach Energiesparen umgeschaltet wird und leuchtet 3 Sekunden auf, wenn von Energiesparen nach AUS umgeschaltet wird.

Nacht"- und „Verdunkelungs"-Modus

Wenn die Tasten und der Knopf nicht während 10 Sekunden gedrückt oder benutzt werden, wird das Licht von den LEDs gedimmt und auf Störlicht reduziert. Diese Funktion wird „Nacht“-Modus genannt. Durch eine spezielle Auswahl kann das LED-Licht voll abgedunkelt („Verdunkelungs“-Modus) werden.

Der „Verdunkelung“-Modus kann durch Einstellen der Ventilator-Geschwindigkeit auf Maximalwert und gedrückt halten der Auswahltaste für Ventilator-Geschwindigkeit für 5 Sekunden ausgewählt werden. 4 Lichtblitze der roten LED zeigen die Maximalgeschwindigkeit des Ventilators an.

Mit der gleichen Operation ist es möglich zum „Nacht“-Modus zurückzukehren. In diesem Fall blinkt die gleiche LED drei Mal um anzuzeigen, dass die Auswahl aktiviert wurde.

Zusätzliche Heizung

Diese Funktion ermöglicht den gleichzeitigen Betrieb des Elektroventils des Wassers mit den elektrischen Heizgeräten. Bei mittels Kippschalter (Nr. 5) aktivierter Funktion, siehe Paragraph Konfiguration Mikroschalter (Kippschalter), wird diese Funktion aktiviert. Um Überhitzungsphänomene bedingt durch den gleichzeitigen Betrieb des Wassers und der Heizelemente zu vermeiden, wird die Temperatur des in die Batterie einfließenden Wassers von einem geeigneten Sensor begrenzt, der als obligatorisch auf der Vorlaufleitung zu positionierendes Zubehör geliefert wird.

Im Falle von Nichtanschluss des Sensors und aktivierter Funktion, geht die Kontrolle in den Alarmmodus und lässt die rote Led aufblinken und schaltet alle Verbraucher aus.

Installation des Sensors:

Die Steuerung öffnen, indem man die geeignete Schließschraube ^® (siehe Abb. 6). Den Sensor verbinderseitig an der elektronischen Platine am Verbinder ^⑦ (siehe Abb. 6) anschließen. Das andere Ende mittels der mitgelieferten Schellen an die Wassereingangsleitung (siehe Abb. 7) anschließen.

Diese Operation vervollständigen, indem man die Rohrleitung unter Anwendung des beigestellten Isolierbandes sorgfältig isoliert.

LEISTUNG Diese Taste dient zum Ein- und Ausschalten der Steuerung. Wenn Sie AUS geschaltet ist, sind alle Funktionen unterbrochen, wobei weiter 230 V an der Steuerung anliegen. Wenn die Funktion Frostschutz durch den entsprechenden Mikroschalter ausgewählt ist, wird diese Funktion trotz ausgeschalteter Steuerung aktiviert.

MODE Diese Taste dient zum Umschalten von Hand vom Kühl- in den Heizmodus und umgekehrt. Im Modus Automatikbetrieb ist auch verfügbar: Der Heiz- und Kühlmodus werden automatisch vom Mikroprozessor in Abhängigkeit von der Außentemperatur ausgewählt.

VENTILATOR Diese Taste dient zur Ventilator-Geschwindigkeit von Hand (Niedrige, mittlere und hohe Geschwindigkeit).

Halten Sie diese Taste gedrückt, um die automatische Ventilator-Geschwindigkeitsauswahl auszuwählen. Diese wird von einem Mikroprozessor gesteuert. Wenn dieser Betriebsmodus gewählt wurde, leuchtet die gelbe LED.

Außerdem kann mit der gleichen Taste die Funktion Energiesparen gewählt werden, bei dem die Raumtemperatur im Kühlmodus um 4°C angehoben und um 4°C im Heizmodus abgesenkt wird. Die grüne LED schaltet sich ein, wenn der Energiesparmodus aktiviert ist.

Temperatur-Wählschalter

Dieser hält die Temperatur auf dem gewünschten Stand. Der Bezugswertin der Mitte des Bereichs ist 20°C. Wird der Knopf zum Symbol (−) hin gedreht, wird die Temperatur vom Ausgangswert aus gesenkt (Mindestwert ist 10°C). Wird der Knopf zum Symbol (+) hin gedreht, wird die Temperatur vom Ausgangswert aus erhöht (Maximalwert ist 30°C).

Elektronische Steuerung Typ D

Steuerung

Leuchtanzeigen

BlaueLED

EIN Kühlmodus().

Blinkt Frostschutz-Modus ().

Rote LED (Gruppe rechts)

EIN Heizmodus ().

Blinkt Zeigt das Vorhandensein eines Fehlers an (Sensor defekt oder nicht angeschlossen).

Gelbe LED (AGruppe rechts)

EIN Automatik-Modus().

Blaue LED+Gelbe LED

BeideAN Automatik-Modus(A)-Kühlung(◇).

Rote LED+Gelbe LED

BeideAN Automatik-Modus (A)-Heizung (☀️).

Rote LED (Gruppe links)

EIN Zeigt an, dass der Ventilator mit der ausgewählten Geschwindigkeit arbeitet.

Gelbe LED (A(Gruppe links)

EIN Zeigt an, dass die Auswahl der Ventilatorgeschwindigkeit auf Automatik geschaltet wurde.

Rote/Blaue LED

Blinkt Zeigt an, dass die Regelung im Modus "Automatischer Test" ist.

GrüneLED(e)

EIN Zeigt an, dass sich die Steuerung im Energiesparmodus befindet.

Blinkt Externer Kontakt ist geöffnet.

„Kippschalter“-Funktionen (Mikroschalter)

Kippschalter 1

Bei geöffneter Kontaktposition ist es möglich die Funktion Frostschutz zu aktivieren (💡)

Kippschalter 2

Bei geöffneter Kontaktposition ist es möglich den Ventilatorbetrieb mit der der ausgewählten Geschwindigkeit auszuführen, auch wenn der Temperatursollwert erreicht wurde.

Kippschalter 3

Bei geöffneter Kontaktposition wird der Temperaturbereich durch den Wählknopf entsprechend folgender Einschränkungen beschränkt:

Kühlung: wählbare Mindesttemperatur: 23°C.

Heizung: wählbare Maximaltemperatur: 21°C.

Kippschalter 4

Bei geöffneter Kontaktposition ist es möglich den Ventilator periodisch zu aktivieren, auch wenn der Temperatursollwerterreicht wurde (Luft-Probenahme).

Kippschalter 5

Bei geöffneter Kontaktposition ist es möglich die Funktion Zusatzheizung zu aktivieren (zusätzliche Heizung).

Kippschalter 6,7 und 8

Die Position dieser Kippschalter regelt die Steuerspannung vom Motor. Eine höhere Spannung entspricht einer höheren Ventilatorgeschwindigkeit. Die Auswahl erfolgt entsprechend folgender

Tabelle:

Schutzschalter 1	Schutzschalter 2	Schutzschalter 3		NIEDRIG	MITTEL	HOCH
Geschlossen	Geschlossen	Geschlossen	→	2V	6V 10V
Geschlossen	Geschlossen	Öffnen	→	2V	4V	6V
Geschlossen	Öffnen	Geschlossen	→	6V	8V 10V
Geschlossen	Öffnen	Öffnen	→	2V	3V	4V
Öffnen	Geschlossen	Geschlossen	→	8V	9V 10V
Öffnen	Geschlossen	Öffnen	→	5V	6V	7V
Öffnen	Öffnen	Geschlossen	→	4V	6V	8V
Öffnen	Öffnen	Öffnen	→	3V	6V	9V

HINWEIS!

Werkseitig werden alle Kippschalter aus die Position geschlossen gesetzt.

Anwendung des Temperatursensors

Interner Sensor: Diese wird in allen Installationen benutzt, bei denen die Steuerung an der Wand befestigt ist. Um diese zu aktivieren ist Schutzschalter JP1, wie in Abbildung A auf dem Bildschirmausdruck der Platine dargestellt, zuschließen.

Fernsensor: Dieser wird in allen Installationen benutzt, bei denen die Steuerung am Gerät montiert ist. Dieser ist auf der Rückluft in der Nähe des Ventilators positioniert. Um diese zu aktivieren ist Schutzschalter JP1, wie in Abbildung B auf dem Bildschirmausdruck der Platine dargestellt, zuschließen.

Abb. A
Interner Sensor

Fernsensor
Abb. B

HINWEIS! Werkeinstellung ist mit aktiviertem internem Sensor.

Diagnose-Warnungen

Folgende Alarmsituationen werden angezeigt:

Defekte Sensoren: die rote LED blinkt.

Mögliche Ursachen:

• Defekt oder Kurzschluss des internen Sesnors;
- Defekt oder Kurzschluss des Wassertemperatur-Sensors.

Automatischer Test

Die Funktion "Automatischer Test" wird durch Gedrückthalten des Knopfes für jahreszeitabhängige Umschaltung und gleichzeitiges Drücken der Taste "⊖" dreimal innerhalb einer Sekunde aktiviert. So ist es möglich, den Anlauf aller Ventilator-Konvektoren zu prüfen. Die blaue und die rote LED beginnen zu blinken.

Jedes Gerät wird 10 Sekunden lang in der folgenden Sequenz aktiviert:

(50)

Niedrige Ventilatordrehzahl.

((6)

Mittlere Ventilatordrehzahl.

((#))

Hohe Ventilatordrehzahl.

CV

Automatisches Kaltwasserventil.

HV

Elektroventil Warmwasser.

Abb. 8
