Produkttyp	Wärmepumpe (Wandgerät)
Modell	GMV-ND045GA3
Marke	Gree
Abmessungen (H × B × T)	298 × 940 × 200 mm
Gewicht	13 kg
Kühlleistung (Nenn)	4500 W
Regelbereich Kühlen	1000 – 4800 W
Heizleistung (Nenn)	5000 W
Regelbereich Heizen	1000 – 5400 W
Umluft (max.)	630 m³/h
Schalldruckpegel	25 – 36 dB(A)
Spannung	230 V / 1 Ph / 50 Hz
Stromaufnahme	0,15 A
Rohrleitungsanschluss Flüssigkeit	1/4 Zoll (6,35 mm)
Rohrleitungsanschluss Gas	3/8 Zoll (9,52 mm)
Filterreinigung	Alle 3 Monate, mit kaltem Wasser und mildem Reiniger
Sicherheitsmerkmale	Überhitzungsschutz, Frostschutz, Hoch-/Niederdruckschutz, allpoliger Trennschalter
Fernbedienung	Infrarot oder Kabelfernbedienung möglich
Installation	Nur durch autorisiertes Fachpersonal

Häufig gestellte Fragen - GMV-ND045GA3 GREE

Wie wird das Innengerät als Master festgelegt?

Mit der Infrarot-Fernbedienung: Gerät auf Lüften, Temperatur 30 °C, innerhalb 5 Sekunden ▼ dann dreimal ▲ drücken – es erscheint "MASTER". Mit Kabel-Fernbedienung: MODE 5 Sekunden drücken, bis "MASTER" angezeigt wird.

Welche Fehlercodes gibt es bei Störungen des Innengeräts?

Z. B. L0 Allgemeine Störung, L1 Ventilator-Motorschutz, L5 Frostschutz, L7 Kein Master-Innengerät erkannt. Eine vollständige Liste finden Sie in der Bedienungsanleitung.

Wie reinige ich die Luftfilter?

Filter alle 3 Monate reinigen. Abdeckung anheben, Filter entnehmen. Mit kaltem Wasser und mildem Reiniger säubern, an der Luft trocknen lassen. Nicht mit Wasser über 45 °C waschen.

Welche Kabelquerschnitte werden für die Kommunikationsleitungen empfohlen?

Für die Kommunikationsleitungen zwischen Fernbedienung und Innengerät werden 2 Adern mit 0,75–1,25 mm² verwendet. Bei starker elektromagnetischer Störung geschirmte Twisted-Pair-Kabel einsetzen.

Was bedeutet der Fehlercode E1?

E1 steht für eine Störung des Hochdrucks im Außengerät. Das Gerät sollte ausgeschaltet und der Kundendienst kontaktiert werden.

Kann ich die Wärmepumpe selbst installieren?

Nein, die Installation darf nur von qualifiziertem Fachpersonal gemäß den örtlichen Vorschriften durchgeführt werden. Eigeninstallation kann zu Wasseraustritt, Stromschlag oder Brand führen.

Wie wird das Gerät vom Netz getrennt?

Ein allpoliger Trennschalter mit mindestens 3 mm Kontaktöffnung muss vorgesehen werden. Vor Reinigungs- oder Wartungsarbeiten stets die Stromversorgung unterbrechen.

Welche Isolierung ist für die Kältemittelleitungen erforderlich?

Verwenden Sie Polyethylen-Schaum mit einer Wärmeleitfähigkeit von 0,041–0,052 W/mK. Gasleitung: ∅ 9,52 mm, Isolierstärke 12–15 mm; Flüssigkeitsleitung: ∅ 6,35 mm, Isolierstärke 8–10 mm.

Warum schaltet sich das Gerät nach dem Start nicht sofort ein?

Ein interner Schutzmechanismus verzögert das Einschalten um etwa 3 Minuten, um Schäden am Verdichter zu vermeiden. Dies ist normal.

Was ist beim Biegen der Kupferrohre zu beachten?

Verwenden Sie einen Rohrbieger, um Knicke zu vermeiden. Der Biegeradius sollte mindestens 30–40 mm betragen. Nach der Isolierung nicht weiter biegen.

BEDIENUNGSANLEITUNG GMV-ND045GA3 GREE

Installationsanleitung

GMV5-WANDGERÄT

Sicherheitshinweise 3

Beschreibung 4

Abmessungen 4

Wahl des Installationsortes 5

Geräteinstallation 6

Schema und Leistung 7

Kältemittelleitungen 8-9

Elektrische Verbindung 10

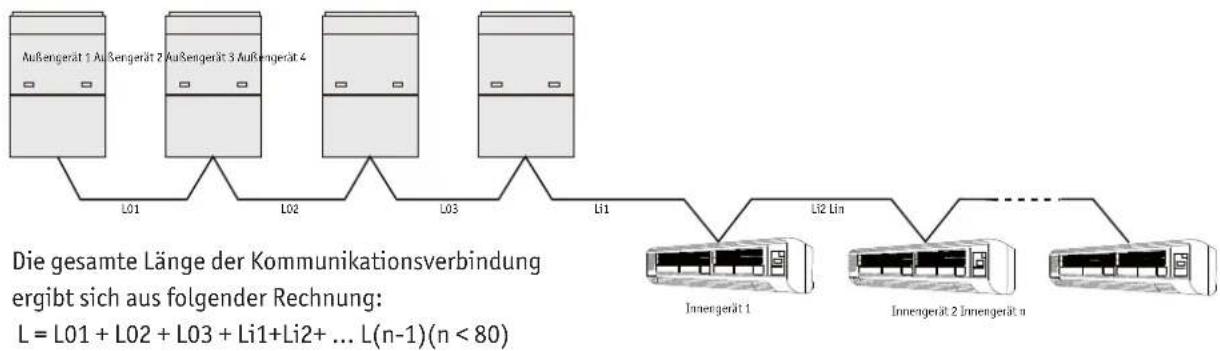

Kommunikationsverbindungen 11

Fernbedienungen / Mastergerät 12

Wartung 13

Störungsermittlung 14

Störungsanzeigen 15

Spezifikationen

Wandgerät		GMV-ND022GA3	GMV-ND028GA3	GMV-ND036GA3	GMV-ND045GA3	GMV-ND050GA3	GMV-ND056GA3	GMV-ND071GA3	GMV-ND100GA3
Nennleistungen 1)
Kühlung (nenn)	W	2200	2800	3600	4500	5000	5600	7100	9500
Regelbereich	W	500 - 2500	600 - 3100	800 - 4000	1000 - 4800	1300 - 5500	1300 - 6000	1800 - 7600	2500 - 10000
Heizung (nenn)	W	2500	3200	4000	5000	5800	6300	8000	10500
Regelbereich	W	600 - 2800	600 - 3500	800 - 4400	1000 - 5400	1300 - 6300	1300 - 6700	1800 - 8500	2500 - 11500
Umluft (max)	m 3 /h	500	500	630	630	650	750	800	1650
2)	dB(A) SchalldrücktagelV/Ph/Hz Betriebspläng	25 - 31	25 - 35	25 - 35	25 - 36	25 - 42	25 - 44	25 - 44	27 - 45
		230/1/50	230/1/50	230/1/50	230/1/50	230/1/50	230/1/50	230/1/50	230/1/50
	A Stromaufholte		0,10	0,15	0,15	0,15	0,20	0,20	0,20
RohrleitungAnschluss	Zoll-mm	1/4 - 6	1/4 - 6	1/4 - 6	1/4 - 6	1/4 - 6	3/8 - 10	3/8 - 10	3/8 - 10
		3/8 - 10	3/8 - 10	1/2 - 12	1/2 - 12	1/2 - 12	5/8 - 16	5/8 - 16	5/8 - 16
	mm Maß	275 - 845 - 180	275 - 845 - 180	298 - 940 - 200	298 - 940 - 200	298 - 940 - 200	319 - 1008 - 221	319 - 1008 - 221	326 - 1350 - 258
Gewicht kg		10	10	13	13	13	15	15	19

Installationsvorbereitung

Sicherheitshinweise

■ Bitte führen Sie die Installation des Klimagerätes nicht selbst durch, andernfalls kann es zu Wasseraustritt, Stromschlägen oder Brandentwicklung kommen.
■ Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
■ Um einen reibungslosen Abfluss zu ermöglichen, schliessen Sie das Abflussrohr bitte gemäß der Anleitung an. Setzen Sie die Rohre keiner zu großen Wärme aus, um Kondensation zu verhindern. Der unsachgemäße Anschluss von Rohren kann zu Wasserschäden führen.
■ Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie bitte unverzüglich die Stromversorgung des Klimagerätes.
■ Achten Sie auf ausreichende Belüftung des Raumes, um Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
■ Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Gerätestandortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind um eine Gefährdung durch Wasseraustritt, Kühlfüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht negativ zu beeinflussen.
■ Lassen das Gerät niemals von Kindern unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
■ Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
■ Nach dem Anschluss der Elektrik sollten Sie diese testen, um Kurzschlüsse auszuschließen.

■ Schematische Darstellung der Installationsdimensionen

▲ Wichtige Hinweise:

• Die Installation muss nach dieser Anleitung von Fachpersonal vorgenommen werden.
• Kontaktieren Sie bitte vor der Installation einen Gree-Servicepartner. Schäden nach Fremdeinbau können nicht ausgeschlossen werden.
• Das Verbringen der Anlage an andere Orte sollte unter Aufsicht von Fachpersonal geschehen.

Installation (Ansicht von vorne)

GMV-ND022GA3 / GMV-ND028GA3

① Gerätegehäuse HxBxT 275-845-180 mm
② Wandaufhängung
③ Flüssigkeitsleitung
④ Saugleitung
⑤ Kondensatabfluss

GMV-ND036GA3 / GMV-ND045GA3 / GMV-ND050GA3

① Gerätegehäuse HxBxT 298-940-200 mm
② Wandaufhängung
③ Flüssigkeitsleitung
④ Saugleitung
⑤ Kondensatabfluss

GMV-ND056GA3 / GMV-ND071GA3

① Gerätegehäuse HxBxT 319-1008-221 mm
② Wandaufhängung
③ Flüssigkeitsleitung
④ Saugleitung
⑤ Kondensatabfluss

GMV-ND100GA3

① Gerätegehäuse HxBxT 326-1350-258 mm
② Wandaufhängung
③ Flüssigkeitsleitung
④ Saugleitung
⑤ Kondensatabfluss

Wahl des Installationsortes und Vorsichtsmaßnahmen

■ Wahl des Installationsortes des Klimagerätes

▲ Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den Stromkreis anschließen!

■ Wahl des Standortes der Inneneinheit

-Direkte Sonnenbestrahlung vermeiden. Stellen Sie sicher, dass:

• die Montagehalterung sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Kondensat-Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach außen geführt werden können.

Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten. Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Außeneinheit

• Das Außengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Biegungen der Kühlleitung möglich gering zu halten, bitte das Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genügend Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu einer Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Außentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei der Montage der Außeneinheit die Wärmeentwicklung bei Betrieb.

■ Vor der Installation zu beachten:

Um einen einwandfreien Betrieb des Außengerätes sicherzustellen, sollten Sie bei der Standortwahl folgendes beachten:

• Montieren Sie das Gerät so, dass keine Luft zurückgeworfen wird (z.B. von nahen Wänden), und lassen Sie genug Platz für mögliche Reparaturen.
• Der Standort der Außeneinheit sollte hinreichend belüftet sein, um einen reibungslosen Luftaustausch zu gewährleisten. Achten Sie darauf, dass die Luft Ein- und Auslässe nicht verdeckt sind.
• Stellen Sie sicher, dass die Haltevorrichtungen das Gewicht der Einheit tragen können und das weder durch Vibrationen noch durch Abluft oder Geräusche Störungen der Umwelt entstehen können.
• Heben Sie die Einheit mit geeigneten Hilfsmitteln und der dafür vorgesehenen Öffnung an. Heben Sie mit Bedacht und achten Sie darauf, keine Metallteile zu beschädigen, da sonst Rost auftreten könnte.
• Wenn irgend möglich, setzen Sie das Gerät nicht direktem Sonnenlicht aus.
• Achten Sie darauf, dass Regen- und Schmelzwasser problemlos ablaufen können.
• Wählen Sie den Installationsort so, dass die Anlage nicht von Schnee zugedeckt werden kann.
• Lagern Sie das Gerät auf Gummidämpfern oder Federn, um Vibrationen entgegenzuwirken.
• Der Umfang der Installation sollte gemäß den Vorgaben in diesem Handbuch durchgeführt werden.
• Das Gerät ist von geschultem Fachpersonal zu montieren.

Geräteinstallation

1. Benutzen Sie eine Wasserwaage! Da sich die Abwasserleitung links befindet, bringen Sie die linke Seite etwas tiefer an.
2. Befestigen Sie die Haltevorrichtung mit Schrauben an der Wand.
3. Prüfen Sie nach dem Anbringen, ob die Vorrichtung hält. Sie sollte das Gewicht von 60 kg tragen können.
4. Der Durchmesser der Öffnungen (Dar.1) beträgt 65 mm.

■ Wanddurchführung

• Setzen Sie die Öffnung ( 65mm) für das Auslassrohr innen ein wenig höher an als außen. Orientieren Sie sich an Darstellung 1, um die korrekte Position zu ermitteln.
• Setzen Sie das Schutzstück in die Öffnung, um eine Beschädigung der Leitung bei der Wanddurchführung zu verhindern.

■ Installation des Abwasserrohres

• Für gute Abflussleistung sollte die Leitung nach unten gerichtet sein.
• Biegen oder knicken Sie die Leitung nicht.
• Versehen Sie die Leitung mit einem Wärmeisolationsmaterial

■ Installation der Verbindungsrohre

▲Wichtige Hinweise:

• Seien Sie vorsichtig beim Biegen der Rohre, um ein Brechen zu vermeiden.
• Ziehen Sie die Verbindungen nicht zu fest an, da ein Leck entstehen könnte.

■ Elektrische Verkabelung

▲ Die Stromversorgung sollte für alle Einheiten die gleiche sein

1. Öffnen Sie die obere Abdeckung.
2. Lösen Sie die Schraube (Darstellung 3)
3. Leiten Sie das Netzkabel durch die Verkabelungsöffnung nach oben.

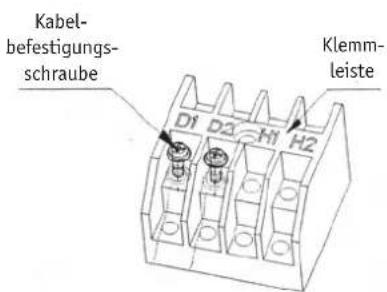

4. Verkabeln Sie die Einheit nach dem aufgedruckten Diagramm. Das Erdungskabel muss mit dem ☐-Anschluss verbunden werden. Fixieren Sie das Netzkabel nach dem Ausführen mit der Kabelschelle (Dar. 4).

Dar. 3 Dar. 4

Nr.	Name Nr. Name
1 Verkleidung 4 Luftausblas
2 Filter 5 Kälteleitungen
3	Abdeckung der Anschlüsse

■ Anschluss der Kältemittelleitung

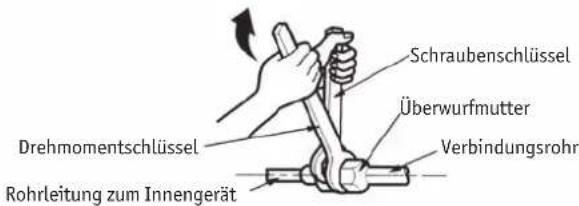

- Verwenden Sie einen Drehmomentschlüssel beim Anziehen der Überwurfmuttern, um Schäden zu vermeiden.

• Richten Sie die Rohre mit den Überwurfmuttern mittig aus, drehen die ersten 3-4 Umdrehungen mit der Hand und ziehen Sie die Verbindung mit einem Drehmomentschlüssel fest. Die korrekten Einstellungen entnehmen Sie bitte der nachfolgenden Tabelle.
• Um Undichtigkeiten vorzubeugen, tragen Sie bitte an den Flanken der Bördel, wo sich später die Überwurfmuttern befinden, Kältemittelöl auf. Benutzen Sie hierfür Kältemittelöl für R410A.

Bördelmutter Anzugsmoment
Gasleitung		Flüssigkeitsleitung
09K / 12K 18K	09K / 12K / 18K
3/8" 1/2" 1/4"
31 - 35 Nm 50	- 55 Nm 15 - 20 Nm

▲Vorsicht beim Umgang mit Rohrleitungen

1. Schützen Sie die Rohrleitungen vor dem Eindringen von Schmutz und Feuchtigkeit.
2. Für engere Rohrbiegungen benutzen Sie bitte eine geeignete Rohrbiegevorrichtung. Die Radien sollten nicht unter 30 bis 40 mm liegen.

Wahl des Rohr- und Isolierungsmaterials

Wenn Sie handelsübliches Kupferrohr verwenden, beachten Sie bitte folgendes:

Isolationsmaterial: Polyethylen-Schaum

Wärmeübertragung: 0,041 - 0,052 W/mK

(0,035 - 0,045 kca/(mh°C)

Die Oberflächentemperatur erreicht der Gasleitung erreicht bis zu 110°C.

Verwenden Sie Material zur Isolierung, dass diesen Temperaturen widersteht.

Ermitteln Sie aus der Tabelle die geeignete Stärke der Isolierung für Gas- und Flüssigkeitsleitungen

Gasleitung		Flüssigkeitsleitung	Gasleitung Isolierung		Flüssigkeitsleitung Isolierung
09K / 12K	18K		09K / 12K	18K
∅ 9,55 mm ∅	12-15 mm ∅ 14-16 mm ∅ 8-10 mm∅ 12,7 mm	mm ∅ 6,4 mm
Wandstärke 0,8 mm Wandstärke 1,0 mm min.

Isolieren Sie Gas- und Flüssigkeitsleitungen jeweils separat.

Verbindung von Innen- und Außeneinheit

Achtung: 1. Wenn Sie das Innengerät mit dem Rohrsystem verbinden, ziehen Sie nicht gewaltsam an den Verbindungen, so dass die Kapillare der Inneneinheit und andere Rohre nicht brechen und undicht werden können.

1. Das Verbindungsrohr wird durch die richtige Schelle gesichert. Es hält dem Gewicht des Gerätes nicht stand.

Isolation der Anschlussleitung

1. Um die Bildung von Kondensat an der Anschlussleitung sowie Undichtigkeiten zu vermeiden müssen die Rohrleitungen mit Wärmedämm-Materialien isoliert werden.

2. Die gemeinsame Verbindung zum Innengerät muss mit Wärmedämm-Material isoliert werden. Es darf keine Lücke zwischen dem isolierten Anschlussrohr und dem Gehäuse des Innengerätes entstehen.

Achtung:

Nachdem die Rohre mit Schutzmaterialien umwickelt wurden dürfen sie nicht weiter gebogen werden, da sie sonst leicht reißen und brechen können.

1. Isolieren der Rohrleitungen

(1) Benutzen Sie Klebeband um das Anschlussrohr mit den Kabeln zu bündeln. Um Schäden durch Kondensatbildung zu vermeiden, trennen Sie das Ablussrohr vom Anschlussrohr und den Kabeln.
(2) Benutzen Sie wärmedämmendes Klebeband um die Rohrleitungen komplett zu isolieren und achten Sie darauf, dass die Umwicklungen die vorheigen jeweils etwa zur Hälfte abdecken.
(3) Die isolierten Rohrleitungen müssen mit Rohrschellen an der Wand befestigt werden.

Achtung:

(1) Wickeln Sie das Band nicht zu eng, um die Isolationswirkung nicht zu beeinträchtigen. Stellen Sie sicher, dass der Kondensatabfluss separat verlegt ist.

(2) Nachdem die Isolation abgeschlossen ist, dichten Sie den Mauerdurchbruch mit geeignetem Material ab und verhindern Sie, dass Regenwasser oder Zugluft in den Raum gelangen können.

Elektrische Verbindung

Spannungsversorgung: 220-240V/1Ph/50Hz

Absicherung: 6A

Kabelquerschnitt: mind. 1mm

2

! Warnung

An elektrischen Bauteilen oder an der Zuleitung kann Spannung anliegen! Schwere Verletzungen und erhebliche Sachschäden sind möglich. Der Anschluss des Klimageräts und das Verlegen der elektrischen Leitungen darf nur von qualifiziertem und autorisiertem Fachpersonal in Übereinstimmung mit den am Aufstellungsort geltenden Bestimmungen der örtlichen EVU ausgeführt werden! Sicherheitshinweise beachten!

Vor Arbeiten an der elektrischen Anlage unbedingt Hauptschalter abschalten und gegen unbeabsichtigtes Einschalten sichern!

Vor Netzanschluss Spannungsversorgung der Zuleitung unterbrechen!

Die Übereinstimmung der Netzanschlussspannung und -frequenz mit den Angaben auf dem Typenschild des Geräts kontrollieren.

Elektrischer Anschluss Innengerät

• Klemmenabdeckung entfernen.
• An der Klemmleiste entsprechend verdrahten.
• Mit der Zugentlastung fixieren und Klemmenabdeckung wieder befestigen.

Elektrische Sicherungen

• Es ist ein allpoliger Trennschalter vorzusehen, der im geöffneten Zustand zur Unterbrechung der Netzstromphase einen Zwischenraum von mindestens 3 mm aufweist.
• Schutzeinrichtung mit magnetischer Schnellauslösung mit Schutz gegen Kurzschluss und Überlast vorsehen.

Kommunikationsverbindungen

■ Länge der Kommunikationsverbindung zwischen Fernbedienung und Innengerät

Innengerät 1 Innengerät 2

▲ Hinweise:

• Die maximale Länge der Kommunikationsleitung zwischen Fernbedienung und Innengerät beträgt 250 Meter.
• Für die Kommunikationsleitungen werden 2 Kabel mit den Querschnitten 0,75 bis 1,25 mm verwendet.
• Sind die Innengeräte ist einer Umgebung mit starken elektromagnetischen Störungen installiert, müssen abgeschirmte Twisted-pair-Kabel für die Kommunikationsverbindung verwendet werden.
• Sind die Innengeräte ist einer Umgebung mit starken elektromagnetischen Störungen installiert, müssen abgeschirmte Twisted-pair-Kabel für die Kommunikationsverbindung verwendet werden.

■ Länge der Kommunikationsverbindung zwischen Innen- und Innengeräten bzw. Außengeräten

Kabel-Fernbedienung

Nr. 123
Bezeichnung Bedienfeld Schraube M4 x 25 Grundplatte
Stück 131

■ Master-Gerät bestimmen

Nach der Montage des Gerätes/der Geräte muss eines als Master-Gerät definiert werden. Ist kein Gerät als Master-Gerät bestimmt worden, wird die Fehlermeldung "L7" auf dem Display der Fernbedienung angezeigt.

Ab Werk sind die Einheiten als Slave-Geräte eingestellt. Sollte kein Gerät manuell als Master-Gerät bestimmt worden sein, wird bei der Inbetriebnahme ein beliebiges Gerät automatisch zum Master-Gerät. Danach kann dann mit Hilfe der Infrarot- oder Kabelferndedienung ein anderes Gerät als Master bestimmt werden.

Einstellung mit der Infrarot-Fernbedienung:

Richten Sie die Fernbedienung auf das entsprechende Gerät. Wählen Sie die Betriebsart "Lüften" und stellen Sie die Temperatur auf 30 °C ein. Drücken Sie innerhalb von 5 Sekunden die Taste ▼ und anschließend drei mal die Taste ▲. Anschließend wird "UC" für 5 Sekunden im Gerätedisplay und "MASTER" im Display der Kabel-Fernbedienung angezeigt.

Einstellung mit der Kabel-Fernbedienung:

Wartung

⚠️Warnung

• Um Elektroschocks zu verhindern, schalten Sie das Gerät aus und trennen Sie es vom Netz, ehe Sie es reinigen.
• Achten Sie bei der Reinigung darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt!
• Verdünnungen oder Alkohole, sowie Benzole, können das Gehäuse des Gerätes beschädigen.

Benutzen Sie nur weiche Tücher und natürliche Flüssigkeiten.

Reinigung der Abdeckung

Nehmen Sie die Abdeckung zum Reinigen ab!

1. Ziehen Sie sie wie unten dargestellt ab.
2. Reinigen Sie sie mit weichen Tüchern und natürlichen Flüssigkeiten. Trocknen nicht vergessen!

Hinweis: Benutzen Sie kein Wasser über 45°C, um Deformationen des Kunststoffs zu vermeiden.

1. Aufsetzen der Abdeckung

Reinigung der Luftfilter

Reinigen Sie den Filter etwa alle 3 Monate; Öfter, falls das Gerät in staubiger Umgebung arbeitet.

1. Abbau des Filters

Heben Sie Abdeckung an und nehmen Sie den Filter heraus.

1. Reinigung

Benutzen Sie kaltes, oder bei starken Verschmutzungen warmes Wasser und milden Reiniger. An der Luft trocknen.

Hinweis!

Verwenden Sie nur Wasser mit einer Temperatur unter 45°C, um Verformungen zu vermeiden!

Vermeiden Sie den Kontakt mit offenem Feuer, da der Filter in Brand geraten könnte.

1. Setzen Sie den Filter nach der Reinigung wie in Dar. IV in das Gerät ein.

■ Kontrolle vor erneuter Betriebssaison

• Prüfen Sie, ob die Luftein- und Auslässe frei sind.
• Prüfen Sie, ob eine hinreichende Erdung gewährleistet ist.
• Prüfen Sie den Batteriestatus der Fernbedienung.
• Prüfen Sie den Luftfilter auf gewissenhaften Einbau.
• Um einen reibungslosen Start zu gewährleisten, schalten Sie 8h vor Inbetriebnahme die Stromversorgung ein.

■ Kontrolle nach Betriebssaison

• Reinigen Sie den Luftfilter.
• Unterbrechen Sie die Hauptstromversorgung.

Störungsermittlung

Achtung

Bitte versuchen Sie nicht, das Gerät bei einer ungeklärten Störung zu reparieren. Es könnte zu einem Stromschlag oder zu Feuerausbruch führen. Lassen Sie das Gerät von Fachpersonal untersuchen oder reparieren. Zuvor klären Sie bitte folgende Punkte ab. Es könnte Zeit und Geld sparen.

StörungStörungsermittlung
Das Innengerät schaltet nicht sofort ein, nachdem die Anlage gestartet wurde.	Das Innengerät schaltet nicht ein und wird für drei Min. nicht in Betrieb gehen, um Schäden zu vermeiden.
Nachdem das Innengerät eingeschaltet wurde, sind ungewöhnliche Gerüche wahrzunehmen.	Es kann sich um Fremdgerüche handeln, die durch die Zuluft in das Gerät gelangt sind und nun abgegeben werden.
Während des Betriebes der Anlage hört man Fließgeräusche.	Das Geräusch entsteht durch die Fließbewegung des Kältemittels im Rohrleitungssystem des Gerätes.
Im Kühlbetrieb tritt Nebel aus dem Gerät.	Durch plötzlichen Kühlbetrieb wird kalte Luft abgegeben und durch Kondensation sichtbar.
Beim Ein-/Ausschalten des Gerätes sind ungewöhnliche Geräusche zu hören.	Durch Temperaturschwankungen kann es zu Geräuschentwicklungen kommen.
Keine Funktion des Klimagerätes.	Gibt es einen Stromausfall?Ist die Verdrahtung unterbrochen?Wurde der Schutzschalter ausgelöst?Ist die TIMER ON-Taste in Betrieb?
Geringe Kühl- bzw. Heizleistung der Anlage.	Ist die Soll-Temperatur passend eingestellt?Ist der Luftein- bzw. auslass blockiert?Sind die Luftfilter verschmutzt?Sind Türen und Fenster verschlossen?Ist der Umluftstrom zu niedrig eingestellt?Befinden sich Heizquellen im Raum?
Die Fernbedienung ist nicht verfügbar.	Die Fernbedienung reagiert nicht, wenn das Gerät auf Störung ist oder die Gerätefunktionen zu häufig gewechselt wurden.Ist die Fernbedienung außerhalb der Reichweite des Innengerätes?Befinden sich Hindernisse zwischen Fernbedienung und Signalempfänger?Ist die Batteriespannung ausreichend?

Achtung

Treten folgende Situationen auf, stoppen Sie den Betrieb der Anlage und unterbrechen Sie die Stromversorgung. Fragen Sie Ihren Fachhändler

■ bei ungewöhnlicher Geräuschentwicklung während des Betriebes, die nicht eindeutig zu klären ist.
■ bei Auslösen des Schutzschalters, wenn die Anlage eingeschaltet wird.
■ bei Wassereintritt in das Gerät.
■ bei Wasseraustritt aus dem Gerät in den Raum.
■ bei Hitzeentwicklung der Leitungen und Stromkabel.
■ bei Geruchsentwicklung während des Betriebes, deren Ursache nicht eindeutig zu klären ist.

Störungen

■ Status-Anzeigen bzw. allgemeine Systemmeldung

Code Bedeutung

AO Gerät wartet auf Störungsbeseitigung (IBN?)

A1 Prüfung Kompressorbetriebsbedingungen

A2 Kältemittelmangel

A3 Abtauung

A4 Ölrückführung

A5 Online-Test

A8 Vakuum

AH Heizbetrieb

AC Kühlbetrieb

AF Ventilatorbetrieb

AJ Anforderung Filterreinigung

AU Fernausschaltung

Ab Notausschaltung

Ad Funktionsbeschränkung

An Temperaturüberwachung

n3 Zwangsabtauung

n5 Zwangsänderung Innengerätenummer

nL Niederdruckanpassung

nJ Hochtemperaturschutz im Heizmodus

nP Temperaturanpassung während des Abtauens

nU Sperrung des Innengerätes aufheben

■ Störungen Innengerät

Code Bedeutung

L0 Störung Innengerät

L1 Innengerät Ventilator-Motorschutz

L2 Schutz Zusatzheizung

L3 Schutz Wasserstand

L4 Störung Stromversorgung Kabel-FB

L5 Frostschutz

L7 Kein Master-Innengerät erkannt

L8 Leistungsverlust

L9 Störung Gruppenregler Geräteanzahl

LA Innengeräte nicht kompatibel

LH zu geringe Luftmenge

LC Innen-/Außengeräte nicht kompatibel

LP Nulldurchgang Motor

d1 Störung Platine Innengerät

d3 Störung Regelfühler

d4 Störung Fühler Flüssigkeitsleitung Innengerät

d5 Störung Temperaturfühler Rohrleitung

d6 Störung Fühler Sauggasleitung Innengerät

d7 Störung Fühler Luftfeuchtigkeit

d8 Störung Fühler Wassertemperatur

d9 Störung Jumper

dA Innengerät-Adressfehler

dH Störung Platine Kabelfernbedienung

dC DIP-Schalter Einstellungsfehler

dL Störung Fühler Außeneinheit

dE Störung Innengerät CO ₂ -Fühler

db Inbetriebnahme ist aktiv

Störungen

Störungsanzeige: Störungen innerhalb des Systems werden im Display mit unterschiedlichen Codes dargestellt. Treten mehrere Störungen gleichzeitig auf, werden die Codes im Wechsel angezeigt. In der Tabelle sind die möglichen Störungen und ihre entsprechenden Codes aufgeführt.

Code

EO Störung Außengerät

E1 Störung Hochdruck

E2 zu niedrige Heißgastemperatur

E3 Störung Niederdruck

E4 zu hohe Verdichterendtemperatur

FO Störung Platine Außengerät

F1 Störung Hochdruckfühler

F3 Störung Niederdruckfühler

FP Störung DC-Motor

FU Störung Temperaturfühler Kompressor 2

Fb Störung Temperaturfühler Kompressor 2

J1 Kompressor 1 Überlastung

J2 Kompressor 2 Überlastung

J3 Kompressor 3 Überlastung

J4 Kompressor 4 Überlastung

J5 Kompressor 5 Überlastung

b4 Unterkühler Störung Temperaturfühler

b5 Unterkühler Störung Temperaturfühler

b6 Gas-Flüssigkeits-Separator Temperaturfühler

b7 Gas-Flüssigkeits-Separator Temperaturfühler

b8 Außen-Luftfeuchtigkeitsfühler

b9 Wärmetauscher Temperaturfühler

bA Ölrückführung Temperaturfühler

bH Störung Systemuhr

F5 Kompressor 1 Temperaturfühler

F6 Kompressor 2 Temperaturfühler

F7 Kompressor 3 Temperaturfühler

F8 Kompressor 4 Temperaturfühler

F9 Kompressor 5 Temperaturfühler

FA Kompressor 6 Temperaturfühler

FH Kompressor 1 Spannungsfehler

Code

Bedeutung

FC Kompressor 2 Spannungsfehler

FL Kompressor 3 Spannungsfehler

FE Kompressor 4 Spannungsfehler

FF Kompressor 5 Spannungsfehler

FJ Kompressor 6 Spannungsfehler

J6 Kompressor 6 Überlastung

J7 Störung 4-Wege-Ventil

J8 System-Überdruckschutz

J9 System-Unterdruckschutz

JA Schutz vor abweichendem Druck

JC Überlaufschutz Kondensatwanne

JL Hoch-/Niederdruckschutz

JE Ölrückführungsleitung blockiert

JF Leckage in Ölrückführungsleitung

b1 Störung Regelfühler

b2 Abtau-Temperaturfühler 1

b3 Abtau-Temperaturfühler 2

bC Kompressor 1 Distanz-Temperaturfühler

bL Kompressor 2 Distanz-Temperaturfühler

bE Störung Fühler Außeneinheit

bF Störung Fühler Außeneinheit

bJ Hoch-/Niederdruckfühler verdreht verbunden

PO Fehler Kompressorplatine

P1 Störung Kompressorplatine

P2 Überspannungsschutz Kompressorplatine

P3 Reset-Schutz Kompressorplatine

HO Fehler Ventilatorplatine

H1 Störung Ventilatorplatine

H2 Überspannungsschutz Ventilatorplatine

www.krone-klima.de
