Produkttyp	Wärmepumpe (Luft-Luft) Split-Gerät
Modell	GWH-09-ANC-O
Marke	Gree
Kühlleistung (kW)	2,6 kW (9.000 BTU/h)
Heizleistung (kW)	2,8 kW
Energieeffizienzklasse (Kühlen)	A++
Energieeffizienzklasse (Heizen)	A+
Schalldruckpegel Innengerät (dB(A))	22-36 dB(A)
Abmessungen Innengerät (BxHxT)	770 x 285 x 205 mm
Gewicht Innengerät	8,5 kg
Kältemittel	R32
Spannung / Frequenz	230 V / 50 Hz
Stromaufnahme (Kühlen)	ca. 0,8 kW
Fernbedienung	Ja, enthalten
Timer-Funktion	24-Stunden-Timer
Schlafmodus	Ja
Luftfilter	Waschbarer Feinfilter
Geräuschentwicklung Außengerät	≤ 52 dB(A)
Betriebstemperaturbereich (Heizen)	-15 °C bis 24 °C
Garantie	2 Jahre (gemäß Hersteller)

Häufig gestellte Fragen - GWH-09-ANC-O GREE

Wie installiere ich die Gree GWH-09-ANC-O Wärmepumpe korrekt?

Die Installation sollte von einem zertifizierten Fachbetrieb durchgeführt werden. Achten Sie auf ausreichenden Abstand zu Wänden und Hindernissen, und verwenden Sie das mitgelieferte Montagematerial. Die genauen Abstände entnehmen Sie bitte der Bedienungsanleitung.

Wie reinige ich den Luftfilter?

Der Luftfilter ist waschbar. Entfernen Sie ihn alle 2-4 Wochen, reinigen Sie ihn mit lauwarmem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen. Verwenden Sie keine scharfen Reinigungsmittel.

Was bedeuten die Fehlercodes auf dem Display?

Die Bedienungsanleitung enthält eine Liste der Fehlercodes. Beispielsweise kann E1 auf einen Sensorfehler hinweisen. Bei wiederholten Fehlern wenden Sie sich an den Kundendienst.

Kann ich die Wärmepumpe auch bei sehr niedrigen Außentemperaturen betreiben?

Ja, das Gerät ist für den Heizbetrieb bis -15 °C ausgelegt. Bei extremer Kälte kann die Heizleistung jedoch abnehmen.

Wie kann ich Energie sparen?

Nutzen Sie die Timer-Funktion und den Schlafmodus. Halten Sie Fenster und Türen geschlossen und reinigen Sie regelmäßig den Filter. Die ideale Raumtemperatur liegt bei 22-24 °C im Sommer und 20-22 °C im Winter.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie die Batterien (2x AAA) und tauschen Sie sie gegebenenfalls aus. Achten Sie darauf, dass kein Hindernis zwischen Fernbedienung und Innengerät ist. Falls nötig, setzen Sie die Fernbedienung zurück.

Wie stelle ich den Luftstrom richtig ein?

Verwenden Sie die Luftstromrichtungstaste auf der Fernbedienung, um die Lamellen horizontal oder vertikal zu schwenken. Für eine gleichmäßige Verteilung wählen Sie den Automatikmodus.

Ist die Gree GWH-09-ANC-O für den Betrieb in kalten Regionen geeignet?

Ja, das Gerät ist mit einer Abtaufunktion ausgestattet, die ein Vereisen des Außengeräts verhindert. Die minimale Außentemperatur für den Heizbetrieb liegt bei -15 °C.

Welche Wartung ist regelmäßig erforderlich?

Neben der Filterreinigung sollten Sie einmal jährlich die Wärmetauscher des Außengeräts überprüfen lassen. Ein Fachmann kann auch den Kältemittelkreis und die elektrischen Anschlüsse kontrollieren.

Kann ich die Wärmepumpe selbst installieren?

Nein, die Installation darf nur von autorisiertem Fachpersonal durchgeführt werden, da Anschlüsse an den Kältemittelkreis und elektrische Arbeiten erforderlich sind. Eine unsachgemäße Installation kann zu Schäden führen.

BEDIENUNGSANLEITUNG GWH-09-ANC-O GREE

Installations- und Bedienungsanleitung

WANDGERÄTE / INVERTER

Sicherheitshinweise 3

Kältemittel 4

Installationsvorbereitung 5

Wahl des Installationsortes und Vorsichtsmaßnahmen 6

Funktionsschema 7

Abmessungen 8

Gerätebeschreibung 9

Mindestabstände 10

Installation des Innengerätes 11

Installation des Außengerätes 12

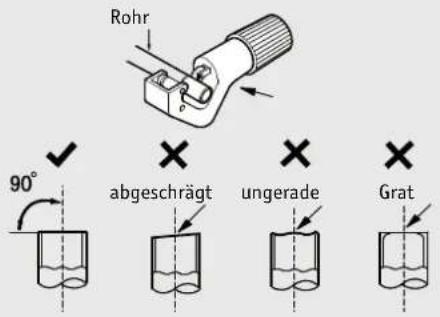

Rohrführung und Rohrverlegung 13

Anschluss der Rohrleitungen 14

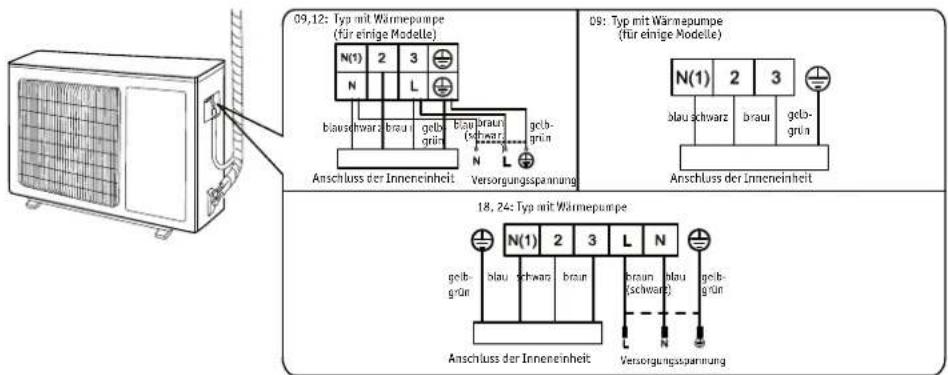

Elektrische Verbindung 16

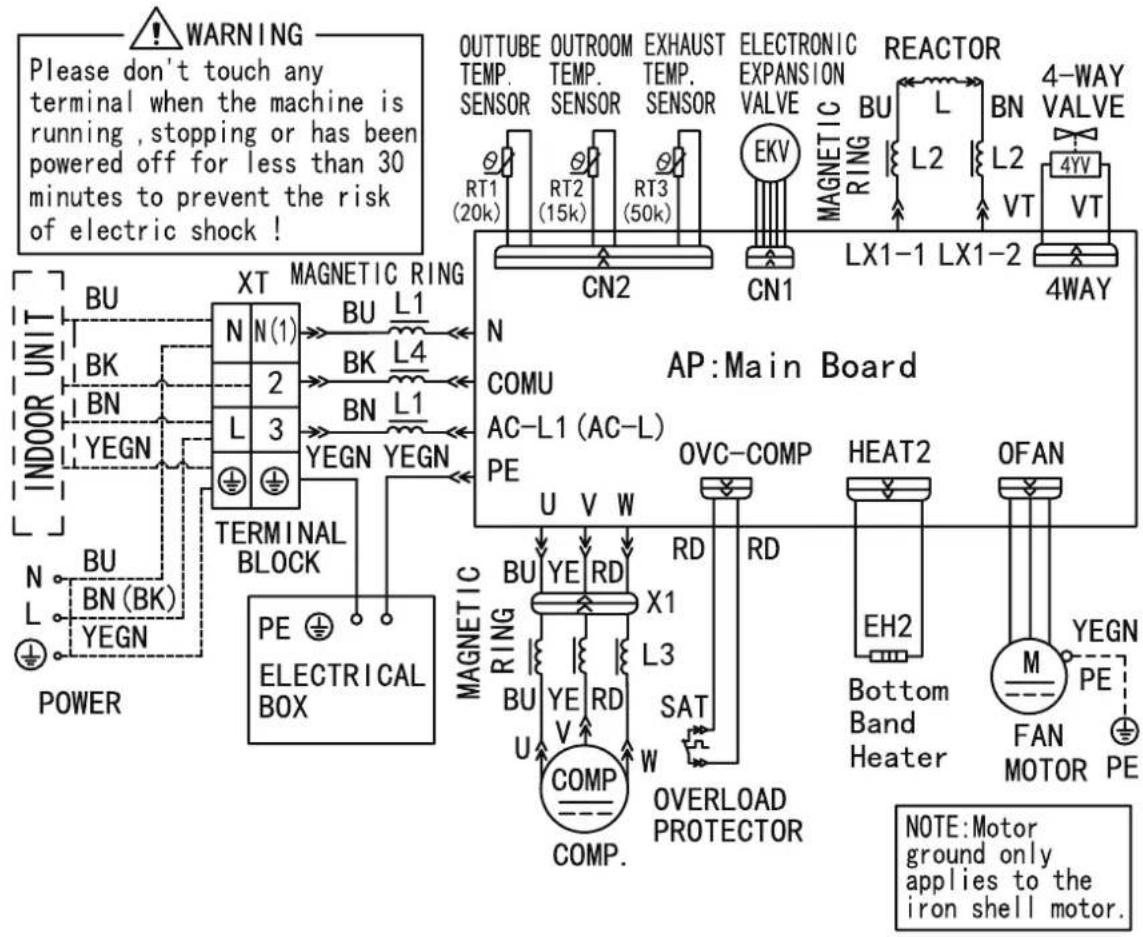

Schaltpläne 18

Inbetriebnahme 20

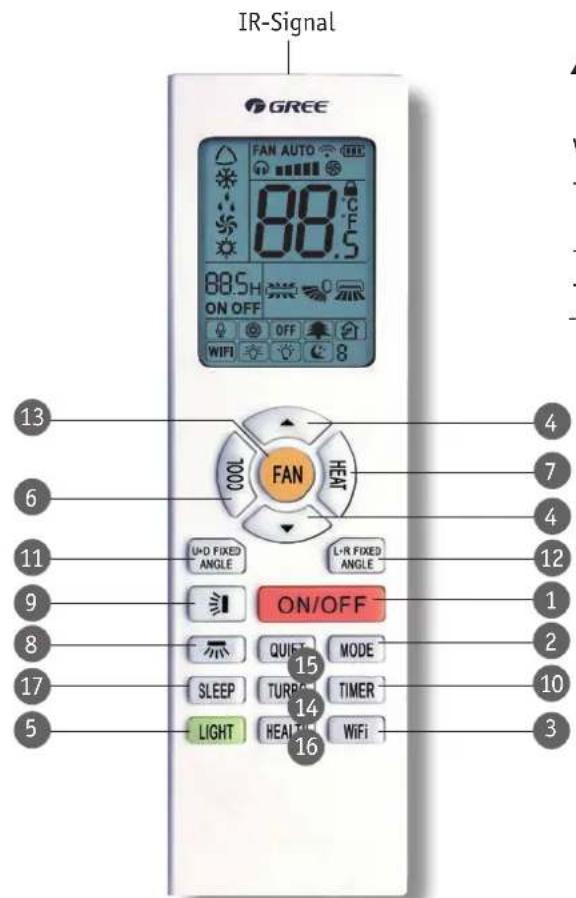

Infrarot-Fernbedienung 21

Notbetrieb ohne Infrarot-Fernbedienung 25

Bedienungshinweise und Einsatzgrenzen 26

Verhalten bei Störungen 27

Hinweise 28

Hinweis:

In dieser Anleitung ist die Regelung mit der Infrarot-Fernbedienung beschrieben. Wenn Sie die WiFi-Regelung der Anlage mit der GREE Smart-Anwendung einrichten möchten, nutzen Sie bitte die dazugehörige Anleitung.

Spezifikationen

Wandgerät	Modell1)	GWH-09-ANC-I	GWH-12-ANC-I
Inverter		GWH-09-ANC-O	GWH-12-ANC-O
Nennleistungen2)
Kühlung (nenn)	W	2700	3530
Regelbereich	W	200 - 4100 200 - 4200
Heizung (nenn)	W	3200 3810
Regelbereich	W	900 - 3900 1000 - 4400
Umluft (max)	m3/h	650 - 270 (7-stufig) 700 - 270 (7-stufig)
Leistung	W	Kühlung: 600 Kühlung: 880
Nennaufnahme		Heizung: 715 Heizung: 950
Energieeffizienz	Klasse	Kühlung: A+++	Kühlung: A+++
		Heizung: A++ Heizung: A++
SEER (Kühlung)		8,8 8,6
SCOP (Heizung)		4,7 4,6
Kältemittel/Menge1)	Typ/kg	R32/0,70 R32/0,85
CO2-Äquivalent	t	0,47	0,57
vorgefüllt für	m	5,0 5,0
	g/m Nachfüllmenge	16 16
3)	dB(A) Schalldruckpegel	41 - 16	42 - 18
		38	39
Rohrleitung	Zoll-mm	1/4 - 6	1/4 - 6
Anschluss		3/8 - 10	3/8 - 10
Max. Rohrlänge	m	15	20
Höhe		10 10
	A Absicherung (empf.)	10 10
Maße	IG	312 - 980 -186	312 - 980 -186
H - B - T	AG	596 - 848 - 320	596 - 848 - 320
Gewicht kg	IG	14	14
	AG	33	34

HINWEISE

Das Gerät ist mit dem entflammbaren Kältemittel R32 befüllt.

Lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät nutzen.

Vor der Installation des Gerätes lesen Sie bitte diese Anleitung.

Vor der Reparatur und Wartung des Gerätes lesen Sie bitte diese Anleitung.

Das Kältemittel R32

Um die Funktion des Klimagerätes zu realisieren, zirkuliert ein spezielles Kältemittel in dem System. Das verwendete Kältemittel ist das Fluorid R32, das speziell gereinigt wurde. Das Kältemittel ist brennbar und geruchlos. Unter bestimmten Bedingungen kann es zur Explosion kommen. Die Entflammbarkeit des Kältemittels ist jedoch sehr gering. Es kann nur durch Feuer entzündet werden.

Im Vergleich zu herkömmlichen Kältemitteln ist R32 ein umweltfreundliches Kältemittel ohne Schaden für die Ozonosphäre. Der Einfluss auf den Treibhauseffekt ist ebenfalls geringer. R32 hat sehr gute thermodynamische Eigenschaften, die zu einer hohen Energieeffizienz führen. Die Geräte benötigen daher eine geringere Füllmenge.

WARNUNG!

Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen, die das Gerät beschädigen könnten. Sollte eine Reparatur notwendig sein, wenden Sie sich bitte an einen autorisierten Fachbetrieb. Reparaturen, die von nicht qualifiziertem Personal durchgeführt werden, können gefährlich sein. Das Gerät muss in Räumen installiert werden, in denen Feuer ausgeschlossen ist. Das betrifft Anlagen mit offener Flamme, gasbetriebene Einrichtungen oder elektrisch betriebene Heizgeräte.

Das Gerät muss in einem Raum mit einer größeren Grundfläche installiert, betrieben und gelagert werden als Xm ² . „Bitte beachten Sie die Tabelle „a“ im Abschnitt „Sicherheitsbetrieb von brennbaren Flüssigkeiten“).

Das Gerät ist mit brennbarem Kältemittel R32 gefüllt. Befolgen Sie bei allen Reparaturen unbedingt die Anweisungen des Herstellers. Beachten Sie, dass dieses Kältemittel geruchslos ist.

Brennbares Kältemittel gefahrlos handhaben

Anforderungen an die Qualifikation von Monteuren und Wartungstechnikern

Alle Personen, die mit oder an der Klimaanlage arbeiten, sollen ein gültiges Zertifikat von der zuständigen Organisation besitzen, und zu Arbeiten mit Kältesystemen qualifiziert sein. Muss die Wartung oder Instandsetzung der Klimaanlage von anderen Technikern durchgeführt werden, müssen sie unter Aufsicht einer Person arbeiten, die zur Handhabung brennbarer Kältemittel qualifiziert ist.
■ Bei der Instandsetzung der Anlage muss die vom Hersteller empfohlene Vorgehenweise eingehalten werden.

Bemerkungen zur Installation

■ Die Klimaanlage darf nicht in einem Raum, in dem sich offene Flammen (z. B. brennender Kamin, Gasbrenner, elektrische Heizung mit glühenden Spiralen) befinden, eingesetzt werden.
Es ist verboten, Löcher in Kältemittelrohre zu bohren oder diese ins Feuer zu werfen.
■ Die Klimaanlage darf nur in einem Raum, dessen Bodenfläche größer ist als die Mindestbodenfläche, installiert werden. Die Mindestbodenfläche entnehmen Sie bitte dem Typenschild oder der folgenden Tabelle.
■ Nach der Installation muss eine Dichtigkeitsprüfung erfolgen, um Kältemittelleck zu vermeiden.

■ Prüfen Sie die Beschaffenheit des Raumes, ob die auf dem Typenschild angegebenen Anforderungen erfüllt sind.
■ Die Anlage darf nur in den Räumen, bei denen die auf dem Typenschild angegebenen Anforderungen erfüllt sind, betrieben werden.
■ Prüfen Sie den Wartungsplatz auf gute Belüftung.
■ Während der Arbeit muss ständig für ausreichende Lüftung gesorgt werden.
■ Prüfen Sie den Wartungsplatz, ob er frei von offenem Feuer oder potentiellen Feuerquellen ist.
Der Wartungsplatz muss frei von offenem Feuer sein. Platzieren Sie das Warnschild „Rauchen verboten“ gut sichtbar.
■ Prüfen Sie die Typen- und Warnschilder an der Anlage, ob sie sich in gutem Zustand befinden.
■ Tauschen Sie schlecht lesbare oder beschädigte Typen- oder Warnschilder aus.

Löten

■ Wenn Sie Rohre des Kältesystems während der Instandhaltung schneiden oder löten müssen, verfahren Sie wie folgt: a. Schalten Sie die Anlage aus, und trennen Sie sie von der Stromversorgung.
b. Entleeren Sie das Kältemittel.
c. Pumpen Sie die Luft aus dem Rohrsystem ab.
d. Reinigen Sie die Rohre mit gasförmigem Stickstoff (N ₂ ).
e. Führen Sie die Schneid- und/oder Lötarbeiten durch.
Das Kältemittel muss in Sonderbehältern rezykliert werden.
Vergewissern Sie sich, dass sich kein offenes Feuer in der Nähe des Vakuumpumpenausgangs befindet, und dass der Raum gut belüftet ist.

Kältemittel nachfüllen

■ Die eingesetzten Füllvorrichtungen müssen ausschließlich für das Kältemittel R32 bestimmt sein. Achten Sie darauf, dass sich unterschiedliche Kältemittelarten nicht vermischen.
■ Während der Befüllung mit Kältemittel soll der Kältemittelbehälter senkrecht stehen.
Nach abgeschlossener Befüllung kleben Sie ein Datenschild mit den Kältemitteldaten an die Anlage.
■ Achten Sie darauf, dass das Kältemittel nicht überfüllt wird.
Nach dem Ende der Befüllung und vor dem Testbetrieb prüfen Sie die Anlage auf Dichtigkeit. Die Dichtigkeitsprüfung muss auch nach einem Wechsel des Aufstellungsortes durchgeführt werden.

Sicherheitshinweise zum Transport und zur Lagerung

■ Vor dem Entladen und dem Öffnen der Transportverpackung führen Sie eine Kontrolle auf Vorhandensein von brennbaren Gasen mit einem Leckdetektor durch.
■ Der Kontrollort muss frei von offenem Feuer sein. Halten Sie das Rauchverbot ein.
■ Befolgen Sie die örtlichen Vorschriften und Gesetze.

Installationsvorbereitung

Sicherheitshinweise

■ Bitte führen Sie die Installation des Klimagerätes nicht selbst durch. Durch nicht fachgerechte Montage kann es zu Wasserschäden, Stromschlägen oder Brandentwicklung kommen.
- Bitte installieren Sie alle Geräte so, dass ein Herunterfallen und damit die Gefährdung von Menschenleben ausgeschlossen werden kann.
Um einen ungehinderten Kondensatbfluss zu ermöglichen, schließen Sie die Abflussleitung bitte gemäß der Anleitung an. Setzen Sie die Leitung keiner zu großen Wärme aus, um Kondensation zu verhindern. Der unsachgemäße Anschluss von Leitungen kann zu Wasserschäden führen.
Lagern oder benutzen sie keine brennbaren, explosiven, giftigen oder in anderer Weise gefährlichen Stoffe in der Nähe des Gerätes.
■ Im Notfall (z.B. bei Brandgeruch), unterbrechen Sie unverzüglich die Stromversorgung des Klimagerätes.
Achten Sie auf ausreichende Belüftung des Raumes, um einem Sauerstoffmangel vorzubeugen.
■ Stecken Sie niemals Ihre Finger oder andere Objekte in die Ein-, oder Auslassschlitze des Geräts.
- Bitte achten Sie vor allem nach längerer Betriebszeit auf einen guten Zustand des Haltegestells.
■ Sehen Sie von Modifikationen des Gerätes ab. Bitte wenden Sie sich für Reparaturen oder Wechsel des Gerätestandortes an Ihren Händler oder einen Fachmann.
■ Stellen Sie bitte vor Anschluss der Anlage sicher, dass die Leistungsangaben auf der Gerätepackung den Werten des hiesigen Stromnetzes entsprechen.
Vergewissern Sie sich vor Inbetriebnahme, ob alle Kabel, Abfluss- und sonstige Rohre sachgemäß angeschlossen sind, um eine Gefährdung durch Wasseraustritt, Kühlfüssigkeitsaustritt, Stromschlag oder Feuer auszuschließen.
■ Eine sichere Erdung des Hauptstromkreises muss gewährleistet sein, um die Gefahr eines Stromschlages ausschließen zu können. Verbinden Sie das Erdungskabel keinesfalls mit Gas-, oder Wasserleitung, Blitzableiter, oder Telefonleitung.
Einmal gestartet sollte das Gerät frühestens nach 5 Minuten wieder ausgeschaltet werden, um die Lebensdauer nicht negativ zu beeinflussen.
■ Lassen das Gerät niemals von Kindern unbeaufsichtigt bedienen.
■ Bedienen Sie die Klimaanlage nicht mit nassen Händen.
■ Unterbrechen Sie die Stromzufuhr des Gerätes, bevor Sie es reinigen oder den Filter wechseln.
■ Trennen Sie das Gerät vom Netz, wenn Sie es für längere Zeit nicht benutzen.
- Bitte bringen Sie die Geräte nicht unter Feuchtigkeitsempfindlichen Stoffen oder Oberflächen an.
■ Vermeiden Sie die Benutzung des Gerätes als Ablage oder Trittfläche.
■ Nach dem Anschluss der elektrischen Verbindung sollten Sie diese testen, um Kurzschlüsse auszuschließen.

Wahl des Installationsortes und Vorsichtsmaßnahmen

■ Wahl des Installationsortes des Klimagerätes

▲ Die Montage des Gerätes muss nationalen und örtlichen Sicherheitsbestimmungen genügen. Art und Sorgfalt der Installation wirken sich direkt auf die Betriebsleistung des Klimagerätes aus. Die Montage durch den Benutzer selbst ist untersagt. Bitte setzen Sie sich nach dem Kauf des Gerätes mit Ihrem Händler in Verbindung, damit dieser Anschluss und Betriebstest durch professionelle Monteure gewährleisten kann. Nicht vor Abschluss aller Montagearbeiten an den Stromkreis anschließen!

■ Wahl des Standortes der Inneneinheit

• Direkte Sonnenbestrahlung vermeiden.
  Stellen Sie sicher, dass:
• die Montagehalterung sowie Decken und Wände das Gewicht der Einheit zu tragen in der Lage sind.
• das Kondensat-Abflussrohr leicht von der Anlage zu trennen ist.
• der Luftstrom an Ein- und Auslass nicht blockiert wird.
• die Verbindungsrohre zwischen beiden Geräten leicht nach außen geführt werden können.

Nicht an Orten anschließen, an denen Gefahrgut lagert oder Gaslecks auftreten könnten.

Setzen Sie das Gerät weder Staub, noch Nebel oder anderer Feuchtigkeit, sowie Gasen aus.

■ Wahl des Standortes der Außeneinheit

• Das Außengerät muss auf einer ebenen, stabilen Fläche montiert werden.
• Um Länge und Biegungen der Kühlleitung möglich gering zu halten, bitte das Aussengerät so nah wie möglich am Innengerät anbringen.
• Bitte installieren Sie das Gerät nicht unter Fenstern oder zwischen eng stehenden Gebäuden, um die Geräuschentwicklung in geschlossenen Räumen minimal zu halten.
• Der Luftstrom an Ein- und Auslass darf nicht blockiert sein.
• Bitte an gut belüfteten Stellen anbringen, um genügend Luft zur Verarbeitung zu gewährleisten.
• Setzen Sie das Gerät keinen brennbaren oder explosiven Stoffen, salzigem Nebel, Staub, oder stark verschmutzter Luft aus.

Installieren Sie keine zusätzlichen Belüftungsrohre zwischen Luftein- und Auslässen, da es bei Erwärmung der Inneneinheit zu Kondensation in diesen Rohren und damit zu einer Schädigung der Anlage durch Kondenswasser oder Eis (vorausgesetzt die Außentemperatur liegt unter 0°C) kommen kann. Berücksichtigen Sie bei der Montage der Außeneinheit die Wärmeentwicklung bei Betrieb.

■ Vor der Installation zu beachten:

Um einen einwandfreien Betrieb des Außengerätes sicherzustellen, sollten Sie bei der Standortwahl folgendes beachten:

• Montieren Sie das Gerät so, dass keine Luft zurückgeworfen wird (z.B. von nahen Wänden), und lassen Sie genug Platz für mögliche Reparaturen.
• Der Standort der Außeneinheit sollte hinreichend belüftet sein, um einen reibungslosen Luftaustausch zu gewährleisten. Achten Sie darauf, dass die Luft Ein- und Auslässe nicht verdeckt sind.
• Stellen Sie sicher, dass die Haltevorrichtungen das Gewicht der Einheit tragen können und das weder durch Vibrationen noch durch Abluft oder Geräusche Störungen der Umwelt entstehen können.
• Heben Sie die Einheit mit geeigneten Hilfsmitteln und der dafür vorgesehenen Öffnung an. Heben Sie mit Bedacht und achten Sie darauf, keine Metallteile zu beschädigen, da sonst Rost auftreten könnte.
• Wenn irgend möglich, setzen Sie das Gerät nicht direktem Sonnenlicht aus.
• Achten Sie darauf, dass Regen- und Schmelzwasser problemlos ablaufen können.
• Wählen Sie den Installationsort so, dass die Anlage nicht von Schnee zugedeckt werden kann.
• Lagern Sie das Gerät auf Gummidämpfern oder Federn, um Vibrationen entgegenzuwirken.
• Der Umfang der Installation sollte gemäß den Vorgaben in diesem Handbuch durchgeführt werden.
• Das Gerät ist von geschultem Fachpersonal zu montieren.

Funktionsschema

Abmessungen

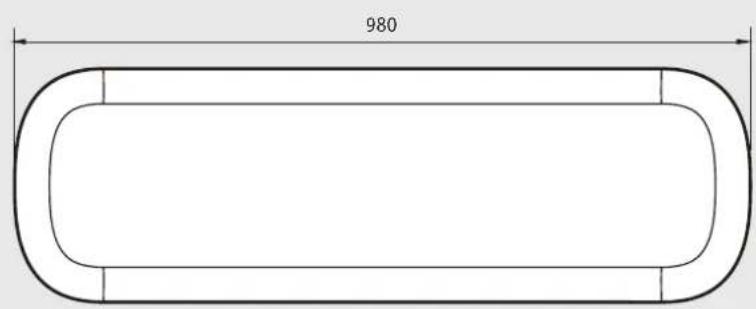

Innengerät

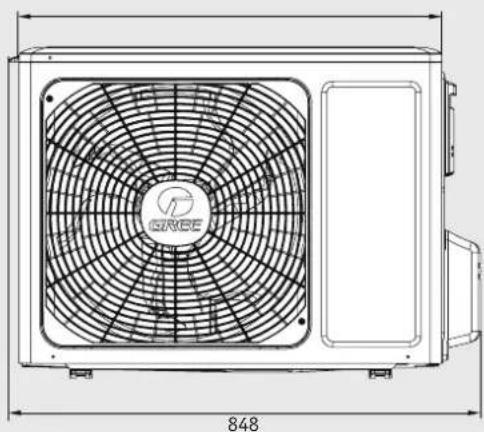

Außengerät

Außengerät

Mindestabstände

Die angegebenen Mindestabstände dürfen nicht unterschritten werden, um die sichere Funktion des Geräts und seine ordnungsgemäße Installation und Wartung zu gewährleisten.

Installation des Innengerätes

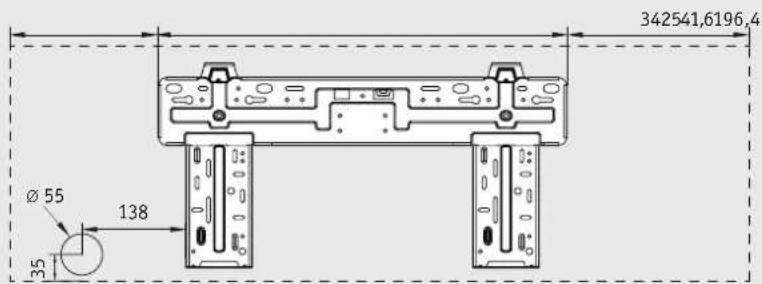

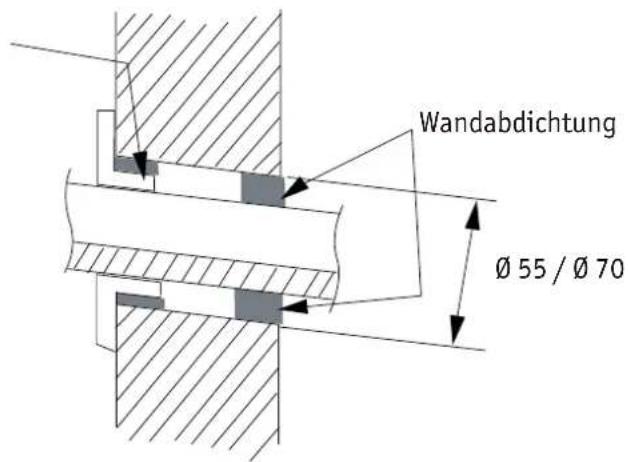

Wanddurchbruch

Der Wanddurchbruch muss mindestens einen Durchmesser von ∅ 55 mm bzw. ∅ 70 mm haben und von innen nach außen leicht geneigt sein (5 ... 7 mm). Wanddurchbruchhülse verwenden, um Beschädigungen an den Verbindungsleitungen zu vermeiden. Den entstandenen Spalt zwischen Wand und Wanddurchbruchhülse sachgerecht abdichten.

Innen Außen

Wanddurch- bruchhülse

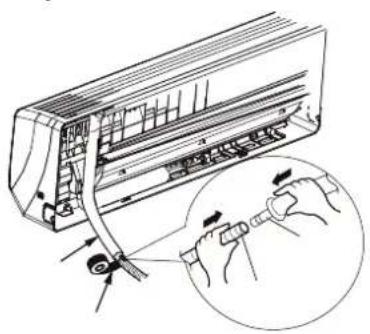

Montage des Kondensatablaufes

• Den mitgelieferten Kondensatablaufschlauch mit dem vorgesehenenen Anschluss am Innengerät verbinden. Mit Montageband umwickeln.
• Kondensatablaufschlauch (∅ außen 17 mm) fest in den Ablassschlauch stecken.
• Mit Montage-/Gummiband sichern.

Darauf achten, dass der Kondensatablauf mit leichter Neigung verlegt wird, um ein sicheres Abfließen des Kondensats zu gewährleisten.

Der Schlauch wird gemeinsam mit der Kältemittelleitung durch die Wanddurchbruchhülse verlegt. Er muss so verlegt sein, dass er sich nicht verdrehen oder wölben kann. Das Schlauchende darf nicht in stehendes Wasser hineinragen.

Installation des Außengeräts

Kondensatableitung

Während des Heizens oder der Abtauung bildet sich am Wärmetauscher des Außengeräts Kondensat, das durch einen Schlauch vom Aufstellungsort weg geleitet wird. Die Grundplatte des Außengerätes bildet eine Auffangwanne mit verschiedenen geeignete Anschlussmöglichkeiten für den Kondensatablassstutzen ( 28 mm/ 42 mm). Der Stutzen wird mit der beigefügten Dichtung montiert. An den Stutzen wird ein geeigneter Schlauch mit (Innen- = 16 mm) aufgesteckt, der das Wasser ableitet. In frostgefährdeten Bereichen muss die Grundplatte bauseits frostfrei gehalten werden, um den Ablauf des Kondensatwassers zu ermöglichen.

Montage des Kondensatanschlusses

- Dichtung auf den Schlauchstutzen legen.

- Den Stutzen in die vorgesehene Öffnung drücken.

Kondensatschlauch am Außenteil

• erforderlicher Innendurchmesser 16 mm
• Schlauch mit ausreichendem Gefälle (min. 2 %) zum Abfluss verlegen.
• Frostsichere Verlegung bei Betrieb unter 0 °C Außentemperatur, ggf. Begleitheizung vorsehen.
• Wird die Kondensatableitung mit einer Abwasserleitung verbunden, muss ein Geruchsverschluss vorgesehen werden.
• Nach erfolgter Verlegung freien Ablauf des Kondensatwassers überprüfen.

Baugröße 09, 12

5RKUI KUXQJ XQG 5RKUYHUOHJXQJ

5RKUI KUXQJ DP ,QQHQJHUIW

'LH 9HUURKUXQJ GHV ,QQHQJHUIWV NDQQ QDFK UHFKWV RGHU OLQNV RGHU DXFK QDFK UHFKWV ZHUGHQ :HQQ HLQH 5RKUI KUXQJ QDFK UHFKWV RGHU OLQNV YRUJHVHKHQ LVW PXVV GLH SI DXVJHEURFKHQ ZHUGHQ (V LVW HLQH NOHLQH \$XVVSDUXQJ YRUJHVHKHQ IDOOV QXU GDV .DEI

Anschluss der Rohrleitungen

MONTAGE:

Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch.

ROHRLEITUNGEN BÖRDELN

1. Rohre ablängen.

Abstand zwischen der Innen- und Außeneinheit messen. Rohre mit Rohrschneidewerkzeug auf die erforderlichen Maße ablängen.

2. Rohrkanten entgraten.

Die Rohrenden mit einem Entgrater entgraten und darauf achten, dass keine Späne ins Rohr gelangen.

3. Verbindungsmutter aufstecken.

Die Überwurfmuttern vom Anschlussrohr der Inneneinheit und vom Ventil der Außeneinheit nehmen und auf das Rohr schieben.

4. Rohrende aufweiten.

Rohrende mit dem Bördelwerkzeug aufweiten.

Bemerkung:

Das Maß „A“ ist vom Rohrdurchmesser abhängig.

Außendurchmesser (mm)	A (mm)
	Max.	Min.
6 - 6,35 (1/4")	1,3	0,7
9,52 (3/8")	1,6	1,0
12 - 12,70 (1/2 ")	1,8	1,0
15,8 - 16 (5/8")	2,4	2,2

5. Kontrolle durchführen.

Qualität der Aufweitung am Rohrende prüfen. Im Falle eines Mangels das Rohrende nach den Schritten oben nochmals aufweiten.

Oberfläche eben

Längen gleich

Bördel fehlerhaft

6. Das Rohr mit geeigneter Wärmedämmung isolieren.

Anschluss der Rohrleitungen

1. Drehen Sie die Schraube am rechten Handgriff der Außeneinheit heraus, und nehmen Sie den Handgriff ab.

1. Entfernen Sie die Ventilkappe und setzen Sie das aufgeweitete Rohrende den Ventilanschluss ein.

1. Ziehen Sie die Überwurfmutte zuerst von Hand an.

1. Ziehen Sie die Überwurfmutter mit einem Drehmomentschlüssel fest (siehe Tabelle).

Rohrleitungsdurchmesser		Drehmoment(Nm)
mm Zoll
6 1/4 15 - 30
10 3/8 35 - 40
12 1/2 45 - 50
16 5/8 60 - 65
19 3/4 70 - 75
22 7/8 80 - 85

Elektrische Verbindung

Elektroinstallation

■ Bei der Installation des Gerätes sind die elektrotechnischen Sicherheitsnormen und Vorschriften zu befolgen.
■ Schließen Sie das Gerät an einen unabhängigen Speisestromkreis an.
■ Prüfen Sie die Versorgungsspannung, ob sie den Anforderungen der Klimaanlage entspricht. Bei einer instabilen Versorgungsspannung oder fehlerhaftem Anschluss können Störungen auftreten. Vor dem Gebrauch der Klimaanlage installieren Sie geeignete Netzanschlusskabel.
In der elektrischen Steckdose müssen der Phasen-, Neutral- und Erdleiter korrekt angeschlossen sein.
■ Vor Beginn jeder Arbeit an der Anlage trennen Sie diese vom Stromnetz.
■ Schließen Sie die Stromversorgung nicht an, bevor die Installation fertig ist.
Das Netzanschlusskabel muss bei Beschädigung von Hersteller, autorisiertem Kundendienst oder entsprechend qualifizierter Person ausgetauscht werden, um mögliche Risiken zu minimieren.
Der Kältekreislauf kann heiß werden. Installieren Sie das Verbindungskabel in einem ausreichenden Abstand von den Kältemittelrohren.
■ Die Anlage muss gemäß den nationalen Normen und Vorschriften installiert werden.
■ Die Anlage muss in einem Raum, dessen Bodenfläche größer ist als X m², installiert, betrieben oder gelagert werden (siehe Tabelle).

Erdung

■ Die Klimaanlage ist ein Gerät der Schutzklasse I. Sie muss gemäß den gültigen Normen ordnungsgemäß geerdet werden. Die Erdung muss von einer qualifizierten Fachkraft angeschlossen werden. Sorgen Sie für ständige Funktionsfähigkeit der Erdung, sonst kann es zu elektrischem Schlag kommen.
■ Der gelbgrüne Leiter in der Klimaanlage ist der Erdleiter, der für keine anderen Zwecke verwendet werden darf.
■ Der Erdungswiderstand muss den gültigen elektrotechnischen Sicherheitsnormen entsprechen.
■ Die Anlage muss so aufgestellt werden, dass ihr Netzstecker leicht zugänglich ist.
■ Beim Festanschluss am Stromnetz muss ein allpoliger Trennschalter zum Abschalten des Gerätes eingesetzt werden, dessen Kontakte im geöffneten Zustand einen Abstand von mind. 3 mm aufweisen. Bei Modellen mit elektrischem Stecker muss dieser nach der Aufstellung gut zugänglich sein.

Kabel an der Inneneinheit anschließen

- Öffnen Sie die Frontklappe, drehen Sie die Schraube auf der Klemmleistenabdeckung heraus, und nehmen Sie die Abdeckung ab.

■ Ziehen Sie das Netzanschlusskabel durch die rückseitige Durchführung in der Inneneinheit, und führen Sie das Kabel frontseitig heraus.

■ Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss-kabels an der Klemmleiste (Leiterfarben beachten) an, ziehen Sie die Schrauben auf der Klemmleiste fest, und dann befestigen Sie das Netzanschlusskabel mit der Kabelschelle.

■ Installieren Sie wieder die Klemmleistenabdeckung, und befestigen Sie sie mit der Schraube.

■ Schließen Sie die Frontklappe.

Bemerkung:

Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte Personen angeschlossen werden.
Ist die Länge des Netzanschlusskabels nicht ausreichend, wählen Sie ein neues, ausreichend langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu erhalten.
- Beim Anschluss der Klimaanlage über die Steckdose muss der Netzstecker nach der Installation leicht zugänglich sein.
■ Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig getrennt werden, wobei die Schaltkontakte im geöffneten Zustand einen Abstand von mindestens 3 mm aufweisen müssen.

Elektrische Verbindung

Netzsanschlusskabel an die Außeneinheit anschließen

■ Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie Steuerungskabels (nur Modelle mit Heizfunktion) an die Klemmleiste an (Leiterfarben beachten), und ziehen Sie die Schrauben auf der Klemmleiste# fest.

■ 2. Befestigen Sie das Netzanschlusskabel sowie das Steuerungskabel mit Kabelschellen.

Bemerkung:

Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich zu vergewissern, dass es fest angeschlossen ist.
Das Netzanschlusskabel nicht unterbrechen, verlängern oder verkürzen.

Schaltpläne

■ Farbzuweisungen

Symbol	Farbe	Symbol	Farbe	Symbol	Bezeichnung
WH	Weiss	GN	Grün	CAP	Jumper
YE	Gelb	BN	Braun	COMP	Kompressor
RD	Rot	BU	Blau	+	Erdungskabel
YEGN	Gelb/Grün	BK	Schwarz	-	-
VT	Violett	OG	Orange	-	-

■ Innengerät

Schaltpläne

■ Farbzuweisungen

Symbol	Farbe	Symbol	Farbe	Symbol	Bezeichnung
WH	Weiss	GN	Grün	CAP	Jumper
YE	Gelb	BN	Braun	COMP	Kompressor
RD	Rot	BU	Blau	+	Erdungskabel
YEGN	Gelb/Grün	BK	Schwarz	-	-
VT	Violett	OG	Orange	-	-

■ Außengeräte

Die Inbetriebnahme führt der Ersteller der Anlage oder ein autorisierter Sachkundigen entsprechend der Bescheinigung über die Erstinbetriebnahme durch. Sie ist entsprechend zu dokumentieren.

Dichtheitsprüfung und Evakuieren

• Am Außengerät sind rechts unten die Kältemittelventile, das größere ND-Ventil und das kleinere HD-Ventil. Serviceanschlüsse sind mit Kappen verschlossen. Beide Ventile sind ab Werk geschlossen.
• Sind die Kältemittelverbindungsleitungen komplett hergestellt, wird die Dichtheit der Anlage zunächst mit getrocknetem Stickstoff festgestellt.
• Dazu Füllschlauch an der Niederdruckseite der Manometerbatterie mit dem Serviceanschluss des Ventils auf der Saugseite des Außengeräts verbinden (siehe Bild). Alle Ventile sind geschlossen.
• An mittleren Anschluss der Manometerbatterie wird die Stickstoffflasche mit Druckminderer angeschlossen. ND-Ventil an der Manometerbatterie voll öffnen. Stickstoff vorsichtig in die Anlage füllen bis der Prüfdruck erreicht ist. Rohrverbindungen mit geeigneter Lecksuchmethode auf eventuelle Undichtigkeiten prüfen.
• Wenn die Anlage dicht ist, wird sie evakuiert. Dazu Füllschlauch an der Niederdruckseite der Manometerbatterie mit dem Serviceanschluss des Ventils auf der Saugseite des Außengeräts verbinden (siehe Bild). Alle Ventile sind geschlossen.
• Vakuumschlauch am mittleren Anschluss der Manometerbatterie an der Vakuumpumpe anschließen.
• ND-Ventil an der Manometerbatterie voll öffnen.
• Vakuumpumpe anschalten, laufen lassen, bis das Endvakuum erreicht ist. Es muss ein Vakuum von mindestens 0,101 mbar erreicht werden.
  Wir empfehlen eine zweistufige Vakuumpumpe mit Gasballastventil.
• ND-Ventil an der Manometerbatterie schließen. Das Vakuum muss mindestens 15 Minuten bestehen bleiben. Beide Absperrventile am Außengerät (flüssig, gasförmig) voll öffnen. Füllschlauch entfernen.
• Kappe am Serviceanschluss wieder befestigen und nachziehen.

Vor der Inbetriebnahme

Vor der ersten Inbetriebnahme des Gerätes und nach Eingriffen in den Kältekreislauf prüfen:

• sichere Befestigung bzw. Aufhängung des Innen- und Außengeräts
• Anlage ist dicht und sorgfältig evakuiert
• Rohrleitungen und Isolierung sind sachgerecht ausgeführt und unbeschädigt
• Geräte sind korrekt angeschlossen und fest verdrahtet.

Inbetriebnahme

• Verschlusskappen von den Absperrventilen schrauben.
• Kältemittelventile öffnen: Mit Sechskantschlüssel gegen den Uhrzeigersinn bis zum Anschlag drehen.
• Spannung anlegen.
• An der Fernbedienung ON/OFF-Taste drücken.
• Alle erforderlichen Werte messen und Inbetriebnahmeprotokoll vervollständigen.
• Manometerbatterie entfernen.
• Verschlusskappen wieder aufsetzen.

Infrarot-Fernbedienung SAU1FB3

■ Funktionen

Der Raum zwischen Fernbedienung und Innengerät muss frei sein. Nicht fallen lassen oder werfen. In die Fernbedienung darf kein Wasser eindringen, sie darf weder der direkten Sonnenstrahlung ausgesetzt werden noch auf Flächen gelegt werden, die sich stark aufheizen.

Die Fernbedienung muss vor der Inbetriebnahme „angelert“ werden.

Vorgehensweise:

• Aus einer Entfernung von max. 2m die Fernbedienung auf das Innengerät richten.
• ON/OFF und MODE für 3 Sekunden zugleich drücken.
• Das Innengerät drei Male einen Piep-Ton aus.
• Die Verbindung ist erfolgreich hergestellt

1 ON/OFF

Drücken Sie diese Taste, um das Klimagerät ein- oder auszuschalten. Nach dem Einschalten der Klimaanlage ist die Betriebsanzeige ☐ auf dem Display des Innengerätes eingeschaltet (Die Farbe ist vom Modell abhängig) und das Innengerät gibt ein akustisches Signal aus.

2 MODE

Auswahl der Betriebsart: Automatik - Kühlen - Trocknen - Lüften - Heizen werden nacheinander angewählt. Beim Start des Gerätes ist standardmäßig die Betriebsart „Automatik“ eingestellt. Das Gerät wählt automatisch die geeignete Betriebsart entsprechend der aktuellen Raumverhältnisse.

Hinweis:

Die Funktion HEIZEN ist nicht bei allen Gerätemodellen verfügbar.

3 WIFI

Mit dieser Taste wird eine Internet-Verbindung aufgebaut, über die eine Regelung des Klimagerätes mit einem Smartphone oder Tablet möglich ist. Dazu wird ein Software-Programm (App) benötigt, das auf einem Smartphone oder Tablet installiert ist. Die App ist erhältlich für die Betriebssysteme Android und iOS und wird aus dem Internet heruntergeladen.

Hinweis: Diese Funktion ist nicht bei allen Modellen verfügbar.

Infrarot-Fernbedienung SAU1FB3

4 ▲/▼

Drücken Sie die ▲ - oder ▼ -Taste, um die eingestellte Temperatur um 0,5°C einmal zu erhöhen oder verringern. Halten Sie die jeweilige Taste länger als 2 Sekunden gedrückt, beschleunigt sich die Temperatureinstellung. Wenn die Taste nach Abschluss des Einstellungvorgangs losgelassen wird, ändert sich die Temperaturanzeige am Innengerät entsprechend. (Die Temperatur kann nicht im Automatikmodus eingestellt werden)

5 LIGHT

Drücken Sie diese Taste, um den Lichtstatus am Display zu steuern. Die Zirkulationsänderung ist wie folgt:

6 COOL

Drücken Sie diese Taste, um den Betriebsmodus KÜHLEN zu aktivieren.

7 HEAT

Drücken Sie diese Taste, um den Betriebsmodus HEIZEN zu aktivieren.

8 SWING horizontal

Drücken Sie diese Taste, um die horizontale Luftleitlamellen-Bewegung einzustellen. Jede weitere Betätigung der Taste verändert die Ausblasrichtung des Luftstroms.

9 SWING vertikal

Drücken Sie diese Taste, um die Aufwärts/Abwärts-Bewegung der Luftleitlamelle einzustellen. Jede weitere Betätigung der Taste verändert die Ausblasrichtung des Luftstroms. ➡ Automatik-Einstellung

Das Gerät kann mit der Schaltuhr ein- bzw. ausgeschaltet werden. Achten Sie bitte darauf, dass die korrekte Uhrzeit eingestellt ist. Drücken Sie die Taste, um den Timer einzuschalten. Es erscheint die Anzeige ☉ und „ON“. Der angezeigte Wert ist 00:00. Drücken Sie nun ▲ oder ▼ um die Betriebszeit einzustellen. Jede Tastenbewegung verändert die Einstellung um jeweils 1 Minute. Längerer Druck auf die Taste lässt die Einstellung in 10-Minuten-Schritten zu. Nach der gewünschten Eingabe drücken Sie innerhalb von 5 Sekunden die Taste TIMER ON, um die Zeiteingabe zu bestätigen. Um die Funktion wieder zu beenden, drücken Sie einfach nochmals die Taste.

11 Vertikale Luftleitlamelle fixieren

Drücken Sie diese Taste, um die vertikale Luftleitlamelle zufixieren. Jede weitere Betätigung der Taste verändert die Stellung der Luftleitlamelle und damit den Luftausblaswinkel.

12 Horizontale Luftleitlamelle fixieren

Drücken Sie diese Taste, um die horizontale Luftleitlamelle zufixieren. Jede weitere Betätigung der Taste verändert die Stellung der Luftleitlamelle und damit den Luftausblaswinkel.

13 FAN

Drücken Sie diese Taste, um die Ventilator-Geschwindigkeit einzustellen. Sie wird zirkulierend angezeigt und gewählt. Mit jedem Tastendruck erhöht sich die Geschwindigkeit.

Hinweis:

Im Modus TROCKNEN kann die Ventilator-Geschwindigkeit nicht eingestellt werden.

14 TURBO

Durch Drücken der Taste beschleunigen Sie die Funktionen KÜHLEN und HEIZEN, um schnellstmöglich die gewünschte Temperatur im Raum zu erreichen. Das Zeichen 🌐 wird im Display angezeigt. Der Ventilator des Gerätes arbeitet dabei mit höchster Geschwindigkeit.

Infrarot-Fernbedienung SAU1FB3

15 QUIET

Die Geräuschentwicklung von Innengeräten lässt mit dieser Funktion 📞 reduzieren. Die Funktion kann auch im Automatikbetrieb Auto 📞 ausgeführt werden. Bei aktivierter Funktion lässt sich die Ventilatorgeschwindigkeit nicht verändern.

1. Sobald die Funktion aktiviert ist, läuft der Ventilator mit reduzierter Geschwindigkeit und senkt somit die Geräuschentwicklung.
2. Bei aktivierter automatischer Funktion orientiert sich der Betrieb an der aktuellen Raumtemperatur. Ist die gewünschte Temperatur erreicht, wird die Ventilatorgeschwindigkeit automatisch gesenkt.
   Im Kühlmodus: Der Ventilator arbeitet mit der Stufe 4. 10 Minuten später, oder wenn die Innenlufttemperatur ≤28 °C erreicht ist, wird der Innentilator bei Stufe 2 betrieben.
   Im Heizmodus: Der Ventilator arbeitet mit der Geschwindigkeit Stufe 3 entsprechend des Vergleichs zwischen Innen-raumtemperatur und Solltemperatur.
   Im Trocknen-Modus: Der Ventilator läuft mit reduzierter Geschwindigkeit.
   Automatik-Modus: Der Ventilator läuft abhängig von der gewählten Betriebsart.

16 HEALTH

Mit dieser Funktion werden negativ geladene Ionen an die Luft abgegeben. Diese Funktion kann besonders für Allergiker verbesserte Luftbedingungen schaffen, denn negativ geladene Ionen können Staub und Pollen aus der Luft filtern. Hinweis: Die Funktion ist nicht bei allen Gerätemodellen verfügbar.

17 SLEEP

Diese Funktion ermöglicht es Ihnen, während der Nacht- oder Ruhephasen, das Klimasystem an Ihre Bedürfnisse anzupassen. In den Modi KÜHLEN, HEIZEN (bei Geräten mit Heiz-Funktion) und TROCKNEN kann das System so eingestellt werden, dass die Temperatur nicht zu sehr steigt oder abfällt. Im Modus KÜHLEN oder TROCKNEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C erhöht.

Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion steigt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C angestiegen.

Im Modus HEIZEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C gesenkt. Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion sinkt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C gesenkt.

Das Gerät verfügt über 4 unterschiedliche Sleep-Funktionen:

Sleep 1 Kühlmodus: Im Ruhezustand und nach 1 Stunde Betrieb erhöht sich die Temperatur der Mastereinheit um 1°C, dann um 2°C nach 2 Stunden. Danach wird das Gerät mit der eingestellten Temperatur betrieben. Heizmodus: Im Ruhezustand und nach 1 Stunde Betrieb sinkt die eingestellte Temperatur um 1°C, dann nach 2 Stunden um 2°C, danach wird das Gerät mit der eingestellten Temperatur betrieben.

Sleep 2 ist die voreingestellte Temperaturkurve des Systems.

Sleep 3 ist die Einstellung der Sleep-Kurve im DIY-Sleepmodus:

(1) Drücken Sie im Sleep-Modus 3 länger auf die Taste „U&D FIXED ANGLE“, um die individuelle Einstellung einzugeben.

(2) Stellen Sie mit der Taste ▲ oder ▼ die entsprechende Solltemperatur ein. Danach drücken Sie die Taste „U&D FIXED ANGLE“ zur Bestätigung der Einstellung der Temperatur für die nächste Stunde, bis die Temperatureinstellung für die nächsten 8 Stunden abgeschlossen ist. Wenn die Einstellung der Sleep-Kurve abgeschlossen ist, wird die Fernbedienung wieder angezeigt.
(3) Wenn 10 Sekunden lang keine Taste gedrückt wird, verlässt die Fernbedienung automatisch den Einstellungsstatus der Sleep-Kurve und stellt die ursprüngliche Anzeige wieder her. Wenn während des Einstellvorgangs „ON/OFF“, „Timer“, „Sleep“ oder andere Modi gedrückt werden, wird ebenfalls die Einstellungsebene verlassen.
Sleep 4 ist der Mittagsruhemodus. Die Temperatur wird automatisch entsprechend dem Status der Mittagsruhe geändert.

Wenn das Gerät nach dem Ausschalten wieder mit Strom versorgt wird, wird der Sleep-Modus automatisch beendet.

18 SELBSTREINIGUNG

Halten Sie im ausgeschalteten Zustand die Tasten „MODE“ und „FAN“ gleichzeitig 5 Sekunden lang gedrückt, um die Selbstreinigungsfunktion ein- oder auszuschalten. Wenn die Selbstreinigungsfunktion eingeschaltet ist, zeigt das Innengerät „CL“ an. Während des Selbstreinigungsprozesses des Verdampfers führt das Gerät eine schnelle Abkühlung oder schnelle Erwärmung durch. Es kann zu Geräuschen kommen, bei denen es sich um das Geräusch von fließender Flüssigkeit oder Wärmeausdehnung oder Kaltschrumpfung handelt. Die Klimaanlage kann kalte oder warme Luft ausblasen, was ein normales Phänomen ist. Bitte achten Sie während der Reinigung auf eine gute Belüftung des Raumes, um den Komfort nicht zu beeinträchtigen.

Hinweis: Die Selbstreinigungsfunktion kann nur bei normaler Umgebungstemperatur arbeiten. Reinigen Sie das Gerät regelmäßig. Nach dem Einschalten der Selbstreinigungsfunktion läuft die Funktion automatisch. Wenn die Selbstreinigung beendet ist, geht die Klimaanlage in den Standby-Modus. Diese Funktion ist nicht für alle Modelle verfügbar.

19 8° Heizfunktion

Drücken Sie im Heizmodus gleichzeitig die Tasten „SLEEP“ und „TIMER“, um die 8°C-Heizfunktion zu starten oder auszuschalten. Wenn diese Funktion gestartet wird, wird „8°C“ auf der Fernbedienung angezeigt und die Klimaanlage hält den Heizstatus bei 8°C. Drücken Sie die Tasten „SLEEP“ und „TIMER“ erneut gleichzeitig, um die 8°C-Heizfunktion zu verlassen.

Hinweis:

• Unter der 8°C Heizfunktion ist die Lüftergeschwindigkeit standardmäßig auf automatische Geschwindigkeit eingestellt und kann nicht angepasst werden.
• Unter der 8°C Heizfunktion kann die eingestellte Temperatur nicht angepasst werden.
• Die Sleep-Funktion und die 8°C Heizfunktion können nicht gleichzeitig betrieben werden. Wenn die 8°C-Heizfunktion im Heizmodus eingestellt wurde, wird durch Drücken der Sleep-Taste die 8°C-Heizfunktion abgebrochen. Wenn die Sleep-Funktion im Heizmodus eingestellt wurde, wird durch das Starten der 8°C-Heizfunktion die Sleep-Funktion abgebrochen.
• Unter der Temperaturanzeige von °F zeigt die Fernbedienung eine Erwärmung von 46 °F an.

BATTERIEWECHSEL

Öffnen Sie auf der Rückseite der Fernbedienung das Batteriefach, indem Sie den Gehäuseteil in Pfeilrichtung aufschieben. Entnehmen Sie die alten Batterien und ersetzen sie durch zwei neue AAA 1,5 V Batterien. Achten Sie auf die korrekte Polarität. Schließen danach das Batteriefach.

Verwenden Sie keine alten oder unterschiedliche Typen von Batterien. Ist die Fernbedienung über einen längeren Zeitraum nicht in Betrieb, entfernen Sie die Batterien. Benutzen Sie die Infrarot-Fernbedienung in mindestens 1 Meter Abstand von möglichen elektrotechnischen Störquellen.

Funktioniert die Fernbedienung nicht einwandfrei, entfernen Sie zunächst die Batterien, setzen sie wieder ein und starten erneut den Betrieb. Eventuell müssen die Batterien gegen neue getauscht werden.

Bei weiterem Versagen der Fernbedienung kontaktieren Sie bitte Ihren Fachhändler.

Notbetrieb ohne Infrarot-Fernbedienung

Ohne Fernbedienung ist ein Notbetrieb möglich. Das Klimagerät arbeitet dann im AUTO-Modus. Solltemperatur oder Lüftergeschwindigkeit können nicht verstellt werden.

Der Schalter zur Aktivierung des Notbetriebs befindet sich am Innenteil unter der Frontblende rechts.

Gerät einschalten: Notschalter (siehe Bild) drücken. Gerät startet im AUTO-Modus. Die Betriebsart (COOL, HEAT, FAN) wird je nach vorherrschender Raumtemperatur automatisch gewählt.

Gerät ausschalten: Notschalter erneut drücken.

Bedienungshinweise und Einsatzgrenzen

Kühlbetrieb

Klimageräte nehmen die Wärme der Raumluft auf und führen diese zum Außengerät ab. Die erbrachte Kühlleistung kann je nach Außentemperaturschwanken.

Einfrierschutz: Im Kühlbetrieb bei niedrigen Außentemperaturen kann sich am Wärmetauscher des Innengeräts Reif bilden. Wenn die Temperatur am Wärmetauscher des Innengeräts unter 0 °C sinkt, stoppt der Verdichter, um die Anlage zu schützen.

Heizbetrieb

Klimageräte nehmen die Wärme der Außenluft auf und führen diese zum Innengerät ab. Auf diese Weise erhöht sich die Raumtemperatur. Die Heizleistung nimmt bei sinkenden Außentemperaturen ab.

Abtauung: Wenn die Außentemperaur bei hoher Luftfeuchtigkeit niedrig ist, bildet sich Reif auf dem Wärmetauscher des Außengeräts, der die Heizleistung verringert. Der Abtauprozess wird gestartet. Der Heizbetrieb ist unterbrochen, bis die Abtauung beendet ist. Während der Abtauung bleiben die Lüfter des Innen- und Außengeräts stehen, die LED-Anzeige blinkt und das Außengerät kann u. U. Wasserdampf emittieren.

Wenn die Abtauung beendet ist, startet wieder der reguläre Heizbetrieb.

Zugluftschutz

Im Heizbetrieb startet der Lüfter erst, wenn der sich der Wärmetauscher im Innengerät erwärmt hat (innerhalb 2 Minuten). Der Zugluftschutz ist aktiv beim Start des Heizbetriebs, nach Ende der Abtauung und bei niedrigen Temperaturen.

Lüfternachlauf im Heizbetrieb

Wenn der Verdichter stoppt, entweder weil die Solltemperatur erreicht ist oder die Anlage ausgeschaltet wird, läuft der Lüfter des Innengeräts noch 10 Sekunden nach, um die restliche warme Luft aus dem Innengerät auszublasen.

Leistungsbereich

Kühlen: Außentemperatur - 15°C bis +43°C

Heizen: Außentemperatur - 22°C bis +24°C

Energieeinsparung

• Raum nicht unterkühlen oder überhitzen.
• Sonneneinstrahlung und weiteres Aufheizen durch die Fenster mit Vorhang oder Rollo verhindern.
• Luftfilter regelmäßig reinigen. Zugesetzte Luftfilter führen zu höherem Energieverbrauch.

Verhalten bei Störungen

Sollte das Gerät einmal nicht wie gewünscht funktionieren, bitte vor Hinzuziehen des Fachbetriebs folgende Punkte prüfen.

Problem	Lösung
Das Innengerät schaltet nicht sofort ein, nachdem dieAnlage wieder gestartet wurde.	Wenn das Gerät unmittelbar nach dem Stopp wieder eingeschaltet wird, dauert es 3 Minuten bis das Innengerät in Betrieb geht.(Wiedereinschaltspere)
Nachdem das Innengerät eingeschaltet wurde,sind ungewöhnliche Gerüche wahrzunehmen.	Es handelt sich meist um Fremdgerüche (z.B. Tabak), die durch den Betrieb in das Gerät gelangt sind und nun abgegeben werden.Filter ggf. reinigen.
Während des Betriebes der Anlage hört man Wassergeräusche ("Gluckern").	Das Geräusch entsteht durch die Fließbewegung des Kältemittels im Rohrleitungssystem des Gerätes.
Im Kühlbetrieb tritt Nebel aus dem Gerät.	Bei Kühlbetrieb in Raumluft mit hoher Temperatur und Feuchte kondensiert die gekühlte Luft und wird als Nebel sichtbar.
Beim Ein-/Ausschalten des Gerätes sind ungewöhnliche Geräusche zu hören. (Knacken)	Durch den Temperaturwechsel kann es zu Geräuschentwicklungen kommen, weil sich einzelne Geräteteile unterschiedlich ausdehnen bzw. zusammenziehen.
Klimagerät startet nicht.	Ist die TIMER ON-Taste in Betrieb?Ist die Verdrahtung unterbrochen?Hat der Schutzschalter oder die Sicherung ausgelöst?Ist die Stromversorgung unterbrochen?
Geringe Kühl- bzw. Heizleistung der Anlage	Ist der Raumtemperatursollwert passend eingestellt?Ist der Luftein- bzw. auslass blockiert?Sind die Luftfilter verschmutzt?Sind Türen und Fenster geöffnet?Ist die Lüfterstufe zu niedrig eingestellt?Befinden sich Heizquellen im Raum?
Die Fernbedienung reagiert nicht.	Evtl. befinden sich in unmittelberer Nähe des Gerätes starke (Fremd-) Magnetfelder oder elektrische Felder.Spannungsversorgung unterbrechen und Gerät neu starten.Die Fernbedienung reagiert nicht, wenn das Gerät eine Störung hat oder die Gerätefunktionen zu häufig gewechselt wurden.Displaymeldungen prüfen, ggf. Gerät neu starten.Ist die Fernbedienung außerhalb der Reichweite des Innengerätes?Befinden sich Hindernisse zwischen FB und Signalempfänger?Ist die Batteriespannung ausreichend? Batterien ersetzen.
Wasser tropft aus dem Innengerät.	Sehr hohe Luftfeuchte, Kondenswasser läuft über.Kondenswasserableitung defekt.
Wasser tropft aus dem Außengerät.	Das sich während des Abtauens (im Heizbetrieb) bildende Tauwasser wird abgeleitet.Während des Heizbetriebs entsteht Kondenswasser am Außengerät.

Betrieb der Anlage stoppen, Spannungsversorgung unterbrechen und Fachbetrieb verständigen, wenn:

- ungewöhnliche Betriebsgeräusche auftreten, die nicht eindeutig zu klären sind.

- jedesmal der Schutzschalter oder die Sicherung auslöst, wenn die Anlage eingeschaltet wird.

- Wasser in das Gerät eingedrungen ist.

- Wasser aus dem Gerät in den Raum stark tropft oder ausläuft.

- an Leitungen oder Stromkabel starke Hitzeentwicklung auftritt.

- Brandgeruch während des Betriebs auftritt.

Gerät außer Betrieb setzen

Wenn das Gerät für längere Zeit außer Betrieb gesetzt werden soll:

- Gerät mehrere Stunden im FAN-Modus laufen lassen, damit es austrocken kann.

- Spannungsversorgung unterbrechen

- Filter reinigen und wieder einsetzen

- Batterien aus der Fernbedienung entnehmen

Hinweise

Testlauf

Das Gerät läuft im normalen Kühlmodus. Es soll geprüft werden:

• Dichtigkeit der Kältemittelleitungen
• Gleichmäßiger Lauf der Kompressoren und der Ventilatoren
• Abgabe kalter Luft am Innengerät und erwärmter Luft am Außenteil
• Alle Funktionen und Programmabläufe am Innengerät
• Saugdruck und Verdampferüberhitzung

Information für den Anlagenbetreiber

Dem Anlagenbetreiber/Benutzer die Funktionen und die Verwendung des Klimagerätes, auch mit Hilfe dieser Anleitung, erklären.

Der Benutzer sollte die notwendigen Informationen haben, um:

• die Fernbedienung verwenden zu können.
• die Luftfilter entfernen und reinigen zu können.
• das Gerät reinigen zu können.

Entsorgungshinweis

Das Gerät wurde aus hochwertigen Materialien und Komponenten hergestellt, die recyclebar und wiederverwendbar sind.

Dieses Symbol auf dem Gerät und/oder begleitenden Dokumenten bedeutet, dass diese Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Es enthält Materialien, die wiederverwendet bzw. wiederverwertet werden können.

Nehmen Sie das Gerät nicht auseinander. Achten Sie darauf, dass das ausgediente Gerät bis zum Abtransport zu einer Entsorgungs- und Sammelstelle am Kältemittelkreislauf nicht beschädigt wird. So ist sichergestellt, dass das enthaltene Kältemittel (R 410A) und Öl nicht unkontrolliert entweicht.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende Ihrer Lebensdauer ergeben könnten. Auskunft über Sammlung bzw. Abholung erhalten Sie bei Ihrer Gemeindeverwaltung und den örtlichen Entsorgungsunternehmen.

www.krone-klima.de
