BEDIENUNGSANLEITUNG M95003 IFM

Sensor zur Zustandsüberwachung

eines Rotor Locks

efector120®

M9500x

1 Bestimmungsgemäße Verwendung....3
2 Montage....3

2.1 Einbau des Geräts in die Applikation....3

3 Elektrischer Anschluss......4
4 Inbetriebnahme....4

4.1 Schaltpunkt für Ausgang 1 programmieren ....5

4.2 Schaltpunkt für Ausgang 2 programmieren ....5

4.3 Schaltpunkt für Ausgang 3 programmieren ....6

4.4 Schaltpunkte neu programmieren ....6

4.5 Schaltverhalten (Beispiel)....7

1 Bestimmungsgemäße Verwendung

Das Gerät arbeitet mit einem magnetischen Wirkprinzip.

Das Gerät erfasst die Position des Stößels und meldet sie durch drei

Schaltsignale.

2 Montage

2.1 Einbau des Geräts in die Applikation

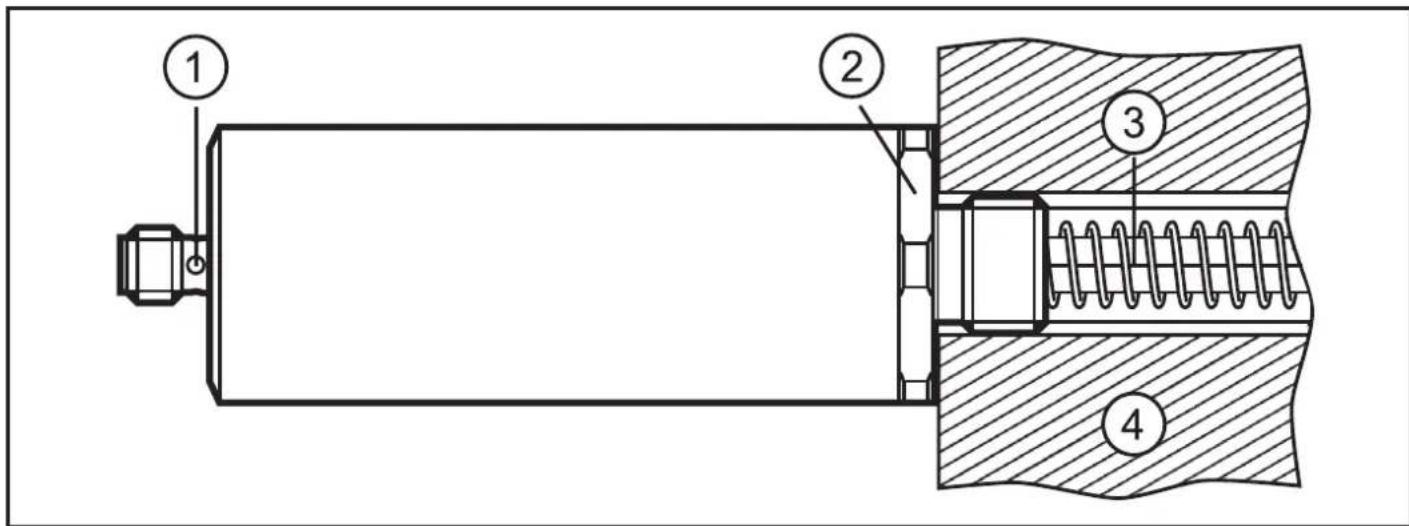

1: Ausgang 1 (LED gelb), Ausgang 2 (LED aus), Ausgang 3 (LED rot)
2: Schlüsselfläche
3: Stößel
4: Einbauumgebung bzw. Applikation

3 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

▶ Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
▶ Spannungsversorgung nach EN 50178 sicherstellen.

▶ Anlage spannungsfrei schalten.

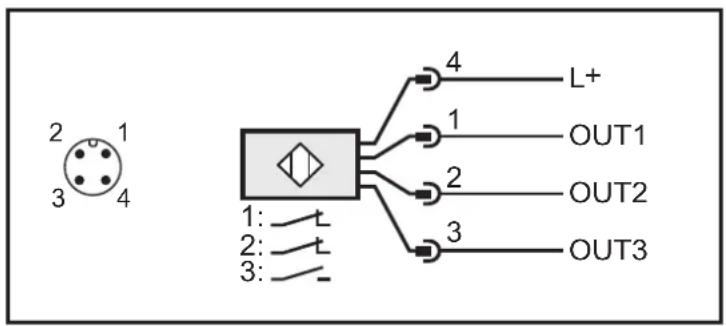

▶ Gerät wie folgt anschließen.

Wenn nur ein Ausgang benötigt wird:

▶ Ausgang 3 anschließen.

Wird nur Ausgang 1 oder 2 angeschlossen, hat der Sensor keine Funktion.

4 Inbetriebnahme

▶ Gerät in Applikation einbauen.

Eine Programmierung der Schaltpunkte außerhalb der Applikation und nachträglicher Einbau in die Applikation kann zu Schaltpunktverschiebungen führen.

▶ Gerät anschließen.
▶ Betriebsspannung einschalten.

Ausgänge 1 und 3 schalten kontinuierlich abwechselnd ein und aus. Beide LEDs blinken (Auslieferungszustand).

4.1 Schaltpunkt für Ausgang 1 programmieren

1: Teach-Position 1

▶ Stößel in Teach-Position 1 bringen.
▶ Ausgang 1 gegen GND kurzschließen ( ≥ 1 s).
▶ Kurzschluss lösen.

Ausschaltpunkt:

Schaltpunkt 1 + 0,5 mm.

4.2 Schaltpunkt für Ausgang 2 programmieren

2: Teach-Position 2

▶ Stößel in Teach-Position 2 bringen.
▶ Ausgang 2 gegen GND kurzschließen ( ≥ 1 s).
▶ Kurzschluss lösen.

Ausschaltpunkt:

Schaltpunkt 2 - 0,5 mm.

4.3 Schaltpunkt für Ausgang 3 programmieren

3: Teach Position 3

▶ Stößel in Teach-Position 3 bringen.
▶ Ausgang 3 gegen GND kurzschließen ( ≥ 1 s).
▶ Kurzschluss lösen.

Ausschaltpunkt: Schaltpunkt 3 - 0,5 mm.

4.4 Schaltpunkte neu programmieren

Alle Schaltpunkte können nur gemeinsam neu programmiert werden, da hierfür der Auslieferungszustand hergestellt werden muss.

4: Resetposition

▶ Betriebsspannung ausschalten ( ≥ 2 s).
▶ Stößel in Resetposition bringen: Der Stößel ist maximal in den Sensor eingefahren.
▶ Ausgang 3 gegen GND kurzschließen.
▶ Betriebsspannung einschalten.
▶ Kurzschluss halten ( ≥ 1 s), dann lösen.

Auslieferungszustand hergestellt.
▶ Schaltpunkte neu programmieren → 4.1, → 4.2 und → 4.3.

4.5 Schaltverhalten (Beispiel)

Die Schaltpunkte können auf dem gesamten Arbeitsbereich programmiert werden.

LED gelb

LED aus

LED rot

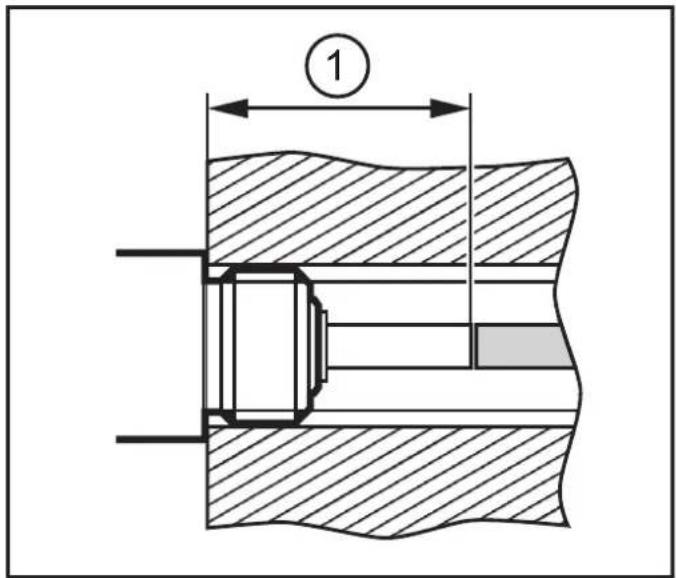

1: Arbeitsbereich

Technische Daten und weitere Informationen unter www.ifm.com
