PC1732 - Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Elektronischer Drucksensor
Messbereich	Abhängig von Variante (z.B. 0...5000 psi)
Ausgangssignal	Analog 0,5...4,5 V (PC1732)
Prozessanschluss	7/16-20 UNF
Druckart	Relativdruck
Versorgungsspannung	Nach EN50178, SELV, PELV (typ. 10...30 V DC)
Steckverbinder	Deutsch DT04 3P
Empfohlenes Anzugsdrehmoment	25...35 Nm
Vakuumfestigkeit	Ja
Schutzart	IP67 (typisch)
Betriebstemperatur	-40...85 °C (typisch)
Medienverträglichkeit	Hydraulikflüssigkeiten, Fluidgruppe 2 (nach DGRL)
Anwendungsbereich	Hydrauliksysteme mobiler Arbeitsmaschinen
Sicherheitshinweise	Nur von autorisiertem Fachpersonal montieren; Druckfrei vor Ein-/Ausbau
Zubehör	Blendenelement im Prozessanschluss (0,3 mm Bohrung)
Normenkonformität	Druckgeräterichtlinie (DGRL) für Messbereich 500...5000 psi
Zulässige Überspannung	Max. 500 V (bei Leitungen >30 m oder Außeneinsatz)

Häufig gestellte Fragen - PC1732 IFM

Wie wird der Drucksensor PC1732 korrekt montiert?

Setzen Sie das Gerät in einen Prozessanschluss 7/16-20 UNF ein und ziehen Sie es mit einem Drehmoment von 25...35 Nm fest. Stellen Sie sicher, dass die Anlage vor dem Einbau druckfrei ist.

Welches Ausgangssignal liefert der PC1732?

Der Sensor liefert ein analoges Spannungssignal von 0,5 bis 4,5 V entsprechend dem Systemdruck im Messbereich.

Kann der PC1732 im Außenbereich eingesetzt werden?

Bei Außeneinsatz oder Leitungen über 30 m Länge besteht Überspannungsgefahr. Wir empfehlen den Einsatz in geschützten Umgebungen mit Begrenzung auf max. 500 V.

Welche Spannungsversorgung ist erforderlich?

Die Spannungsversorgung muss nach EN50178 (SELV, PELV) erfolgen. Typischerweise wird eine Gleichspannung von 10...30 V verwendet.

Ist der Sensor vakuumfest?

Ja, die Geräte sind vakuumfest.

Welche Medien sind für den PC1732 geeignet?

Der Sensor ist für Medien der Fluidgruppe 2 nach Druckgeräterichtlinie ausgelegt. Für Fluidgruppe 1 ist eine Anfrage erforderlich.

Wie wird der Sensor elektrisch angeschlossen?

Der Anschluss erfolgt über einen Deutsch DT04 3P Steckverbinder. Pinbelegung: C = Analogausgang 0,5...4,5 V. Die Installation darf nur von einer Elektrofachkraft durchgeführt werden.

Welche Wartung ist erforderlich?

Regelmäßige Sichtprüfung auf Beschädigungen und Verschmutzungen. Bei starker Verschmutzung kann die Funktion des integrierten Blendenelements beeinträchtigt werden.

Kann der Berstdruck überschritten werden?

Nein, der angegebene Berstdruck darf nicht überschritten werden. Bereits kurzzeitige Überschreitung kann zur Zerstörung des Geräts und zu Verletzungen führen.

Gibt es Ersatzteile für den PC1732?

Das Gerät ist eine geschlossene Einheit. Ersatzteile sind nicht vorgesehen. Bei Defekt ist das gesamte Gerät zu ersetzen.

BEDIENUNGSANLEITUNG PC1732 IFM

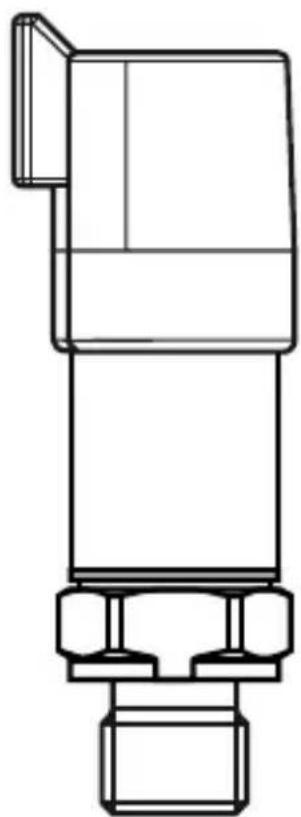

Elektronischer Drucksensor

für den mobilen Bereich

PC1732

11421180 / 00 10 / 2021

1 Vorbemerkung ....2
2 Sicherheitshinweise....2
3 Bestimmungsgemäße Verwendung....3

3.1 Einsatzbereich .... 3

3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen ....4

4 Funktion....4
5 Montage....5
6 Elektrischer Anschluss....5

1 Vorbemerkung

Verwendete Symbole

▶ Handlungsanweisung
→ Querverweis

Wichtiger Hinweis

Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich.

Information

Ergänzender Hinweis.

2 Sicherheitshinweise

• Das beschriebene Gerät wird als Teilkomponente in einem System verbaut.
• Die Sicherheit dieses Systems liegt in der Verantwortung des Erstellers.
• Der Systemersteller ist verpflichtet, eine Risikobeurteilung durchzuführen und daraus eine Dokumentation nach den gesetzlichen und normativen Anforderungen für den Betreiber und den Benutzer des Systems zu erstellen und beizulegen. Diese muss alle erforderlichen Informationen und Sicherheitshinweise für den Betreiber, Benutzer und ggf. vom Systemersteller autorisiertes Servicepersonal beinhalten.

- Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren.

- Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen.

• Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung).
• Das Produkt nur für zulässige Medien einsetzen (→ Technische Daten).
  • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und / oder Personenschäden führen.
• Für Folgen durch Eingriffe in das Produkt oder Fehlgebrauch durch den Betreiber übernimmt der Hersteller keine Haftung und keine Gewährleistung.
• Montage, elektrischer Anschluss, Inbetriebnahme, Bedienung und Wartung des Produktes darf nur ausgebildetes, vom Anlagenbetreiber autorisiertes Fachpersonal durchführen.
• Geräte und Kabel wirksam vor Beschädigung schützen.

3 Bestimmungsgemäße Verwendung

Der Drucksensor erfasst den Systemdruck und setzt ihn in ein analoges Ausgangssignal um.

3.1 Einsatzbereich

- Druckart: Relativdruck

Angaben zu Druckfestigkeit und Berstdruck → Datenblatt.

Statische und dynamische Überdrücke, die die angegebenen Druckfestigkeit überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden. ACHTUNG: Verletzungsgefahr!

Bei Leitungen größer 30 m oder Einsatz außerhalb von Gebäuden besteht die Gefahr von Überspannungspulsen aus Fremdquellen. Wir empfehlen den Einsatz in geschützten Betriebsumgebungen mit Begrenzung von Überspannungspulsen auf max. 500 V.

Die Geräte sind vakuumfest.

Druckgeräterichtlinie (DGRL):

Die Geräte mit Messbereichsendwert 500...5000 psi entsprechen der Druckgeräterichtlinie, sind für Medien der Fluidgruppe 2 ausgelegt und werden nach guter Ingenieurpraxis hergestellt.

Einsatz von Medien der Fluidgruppe 1 auf Anfrage!

3.2 Einsatz in Hydrauliksystemen mobiler Arbeitsmaschinen Drossel im Prozessanschluss:

In Hydrauliksystemen mobiler Arbeitsmaschinen kann es, abhängig vom jeweiligen Betriebszustand, zu hochdynamischen Effekten wie z. B. Druckspitzen, Kavitation etc. kommen. Zur Dämpfung dieser Effekte am Messelement des Sensor, ist ein Blendenelement im Prozessanschluss fixiert.

Der speziell ausgeformte Gewindegang des Blendenelements entspricht der Blendenwirkung einer Bohrung von 0,3 mm.

Zu beachten ist:

Hohe Viskositäten können die Reaktionsgeschwindigkeit um einige Millisekunden verzögern. Starke Verschmutzungen können die Funktionalität beeinträchtigen.

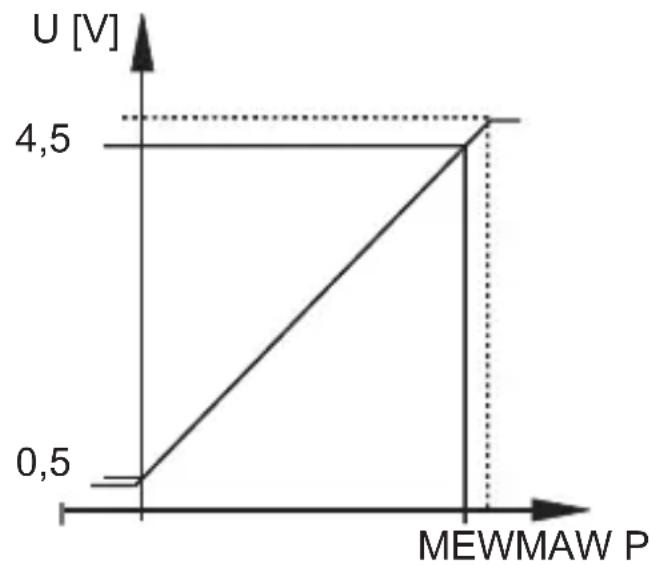

4 Funktion

Spannungsausgang 0,5...4,5 V (PC1732)

P = Systemdruck
MAW = Messbereichsanfangswert MEW = Messbereichsendwert
Im Messbereich liegt das Ausgangssignal zwischen 0,5 und 4,5 V.

5 Montage

Vor Ein- und Ausbau des Geräts:

Sicherstellen, dass die Anlage druckfrei ist!

▶ Gerät in einen Prozessanschluss 7/16-20 UNF einsetzen.
▶ Fest anziehen.

Empfohlenes Anzugsdrehmoment: 25...35 Nm

(Abhängig von Schmierung, Dichtung und Druckbelastung)

6 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen sind zu befolgen.

Spannungsversorgung nach EN50178, SELV, PELV.

▶ Anlage spannungsfrei schalten.
▶ Gerät folgendermaßen anschließen:

PC1732 (0,5...4,5 V analog)

Deutsch DT04 3P
C
	OUT: Analogausgang 0,5...4,5 V

Weitere Informationen unter www.ifm.com
