PC3504 - Sensor IFM - Kostenlose Bedienungsanleitung

Produktart	Elektronischer Drucksensor
Druckart	Relativdruck
Messbereich	0...16 bar (0...232 PSI)
Überlastdruck	25 bar (363 PSI)
Berstdruck	300 bar (4351 PSI)
Betriebsspannung	8,5...36 V DC
Analogausgang	4...20 mA
Bürde (max.)	775 Ω bei 24 V (Formel: (UB - 8,5) × 50)
Sprungantwortzeit	3 ms
Genauigkeit (Kennlinienabweichung)	< ±1,0 % der Spanne
Linearität	< ±0,25 % (BFSL) / < ±0,5 % (LS)
Hysterese	< ±0,2 %
Wiederholgenauigkeit	< ±0,1 %
Langzeitstabilität (6 Monate)	< ±0,1 % der Spanne
Umgebungstemperatur	-25...90 °C
Mediumtemperatur	-25...90 °C
Lagertemperatur	-40...100 °C
Schutzart	IP 67 / IP69K
Gehäusewerkstoff	V4A (1.4404), Trogamid
Werkstoffe im Kontakt mit Medium	V4A (1.4404), FPM (Viton)
Prozessanschluss	G 1/4"
Anzugsdrehmoment	max. 25 Nm
Elektrischer Anschluss	M12x1, 4-polig
Schutzklasse	III
Isolationswiderstand	> 100 MΩ (500 V DC)

Häufig gestellte Fragen - PC3504 IFM

Wie installiere ich den Drucksensor PC3504?

Welche Spannungsversorgung benötigt der PC3504?

Wie wird der Sensor angeschlossen?

Welchen Druckbereich misst der PC3504?

Welche Genauigkeit hat der Sensor?

Ist der Sensor für hohe Drücke geeignet?

Welche Schutzart hat der PC3504?

Aus welchen Werkstoffen besteht das Gehäuse?

Kann der Sensor bei extremen Temperaturen eingesetzt werden?

Wie viele Druckzyklen hält der Sensor aus?

BEDIENUNGSANLEITUNG PC3504 IFM

Elektronischer Drucksensor

für den industriellen Bereich

efectorsoo®

PC3504

1 Sicherheitshinweise ....2
2 Bestimmungsgemäße Verwendung....2
2.1 Einsatzbereich....2
3 Montage....3
4 Elektrischer Anschluss....3
6 Technische Daten....5

1 Sicherheitshinweise

• Lesen Sie vor der Inbetriebnahme des Gerätes dieses Dokument. Vergewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet.
  • Die Missachtung von Anwendungshinweisen oder technischen Angaben kann zu Sach- und/oder Personenschäden führen.
• Prüfen Sie in allen Applikationen die Verträglichkeit der Produktwerkstoffe (s. Technische Daten) mit den zu messen den Druckmedien.

2 Bestimmungsgemäße Verwendung

Der Drucksensor erfasst den Systemdruck und setzt ihn in ein analoges Ausgangssignal um (4 ... 20 mA).

2.1 Einsatzbereich

- Druckart: Relativdruck

Bestell-number	Messbereich		Zulässiger Überdruck		Berstdruck
	bar PSI bar PSI bar PSI
PC3504 0...	16 0...232 25 36	2 300 4351

MPa = bar ÷ 10 / kPa = bar × 100

Statische und dynamische Überdrücke, die den angegebenen Überlastdruck überschreiten, sind durch geeignete Maßnahmen zu unterbinden. Der angegebene Berstdruck darf nicht überschritten werden. Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das Gerät zerstört werden. ACHTUNG: Verletzungsgefahr!

3 Montage

Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist.

DE

▶ Gerät in einen Prozessanschluss G ^1/4 einsetzen.
▶ Fest anziehen. Anzugsdrehmoment: max. 25 Nm.

4 Elektrischer Anschluss

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen sind zu befolgen.

Spannungsversorgung nach EN50178, SELV, PELV.

▶ Anlage spannungsfrei schalten.

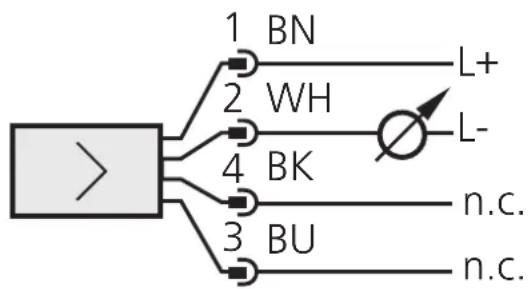

▶ Gerät folgendermaßen anschließen:

Adernfarben bei ifm-Kabeldosen: 1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz) n.c. = nicht belegt.

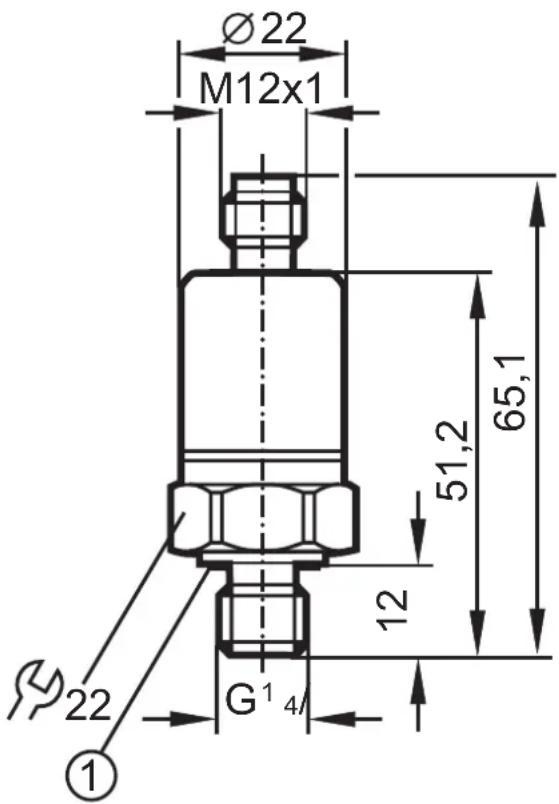

5 Maßzeichnung

Maße in mm

1: Dichtung FPM / DIN 3869-14

6 Technische Daten

Betriebsspannung [V]......8,5 ... 36 DCAnalogausgang......4 ... 20 mABürde [Ω]......max. (UB - 8,5) x 50; 775 bei UB = 24 V

Sprungantwortzeit Analogausgang [ms]......3Genauigkeit [% der Spanne]Kennlinienabweichung *......< ± 1,0- Linearität......< ± 0,25 (BFSL) / < ± 0,5 (LS)- Hysterese......< ± 0,2- Wiederholgenauigkeit **......< ± 0,1- Langzeitstabilität in % der Spanne pro 6 Monate......< ± 0,1Temperaturkoeffizienten (TK) in % der Spanne pro 10 K- Größter TK des Nullpunkts......< ± 0,1- Größter TK der Spanne......< ± 0,1

Gehäusewerkstoffe......V4A (1.4404); TrogamidWerkstoffe im Kontakt mit dem Medium......V4A (1.4404); FPM (Viton)Umgebungstemperatur [°C]......-25...90Mediumtemperatur [°C]......-25...90Lagertemperatur [°C]......-40 ...100Schutzart......IP 67 / IP69KSchutzklasse......IIIIsolationswiderstand [MΩ]......> 100 (500 V DC)Schockfestigkeit [g]......50 (DIN / IEC 68-2-27, 11 ms)Vibrationsfestigkeit [g]......20 (DIN / IEC 68-2-6, 10 - 2000 Hz)Druckzyklen min......50 MillionenEMVEN 61000-4-2 ESD:......4 kV CD / 8 kV ADEN 61000-4-3 HF gestrahlt:......10 V/m (80...1000 MHz)EN 61000-4-4 Burst:......4 kV KoppelzangeEN 61000-4-5 Surge:......1 kV Signal bei DC-GerätenEN 61000-4-6 HF leitungsgebunden:......10 V

* inkl. Einschraubdrift, Nullpunkt- und Spannenfehler ** bei Temperaturschwankungen < 10 K BFSL = Best Fit Straight Line (Kleinstwerteinstellung) / LS = Grenzpunkteinstellung

Weitere Informationen unter www.ifm.com
