Produkttyp	Schaltnetzteil (AC 1207)
Marke	IFM
Bauart	Geschlossenes Aluminiumgehäuse
Montageart	DIN-Tragschiene TS 35 (7,5) horizontal
Betriebslage	Horizontal (für andere Lagen Rücksprache erforderlich)
Anschlussklemmen	Max. 4 mm² (starrer Draht), max. 2,5 mm² (Litze), Abisolierung 9–15 mm
Schirmanschluss	Mit Maschinenmasse oder Schirm des Verbrauchers verbinden
Schutzart Kurzschluss	Elektronische Absicherung gegen externe Kurzschlüsse
Interne Sicherung	Schmelzsicherung, trennt bei Defekt – nur vom Hersteller austauschbar
Erdung	Erforderlich – Gerät nie ohne Erdung betreiben
Sicherheitshinweis	Nicht unter Spannung öffnen – Lebensgefahr; Lüftungsöffnungen freihalten
Schutzleiterverbindung	Nach dem Öffnen wiederherstellen
PE-Schraube	Max. 3,5 mm herausstehend, darf von außen nicht gelöst werden
Gehäuseschrauben	Nicht ohne Rücksprache entfernen – interne Schutzleiterverbindungen
Reinigung	Gehäuse mit trockenem Tuch reinigen; keine Flüssigkeiten
Reparatur	Nur durch Hersteller; Gehäuse nicht selbst öffnen
Technische Änderungen	Vorbehalten

Häufig gestellte Fragen - AC1207 IFM

Wie installiere ich das Netzteil AC1207?

Das Netzteil wird auf eine DIN-Tragschiene TS 35 (7,5) horizontal aufgeclipst. Die Beschriftung muss lesbar sein. Für andere Einbaulagen ist Rücksprache zu halten.

Welche Sicherheitsvorkehrungen sind beim Betrieb zu beachten?

Das Gerät darf niemals ohne Erdung betrieben werden. Es darf nicht geöffnet werden, wenn es unter Spannung steht – Lebensgefahr. Lüftungsöffnungen müssen freigehalten werden.

Darf ich das Gehäuse öffnen?

Das Öffnen ist nur im spannungslosen Zustand erlaubt. Nach dem Öffnen muss die interne Schutzleiterverbindung wiederhergestellt werden. Gehäuseschrauben dürfen nicht ohne Rücksprache entfernt werden.

Wie wird die interne Sicherung ausgetauscht?

Die interne Schmelzsicherung ist nicht zugänglich. Bei Defekt muss das Netzteil vom Hersteller überprüft werden. Ein Austausch ist nur durch den Hersteller möglich.

Welche Kabelquerschnitte sind für die Anschlussklemmen geeignet?

Für starre Drähte max. 4 mm², für Litzen max. 2,5 mm². Die Abisolierung muss zwischen 9 mm und 15 mm betragen.

Kann das Netzteil in anderen Lagen montiert werden?

Die angegebene Betriebslage ist horizontal. Für andere Einbaulagen ist Rücksprache mit dem Hersteller erforderlich.

Was bedeutet die PE-Schraube am Gehäuse?

Die PE-Schraube steht max. 3,5 mm heraus und darf von außen nicht gelöst werden, da sie Teil der Schutzleiterverbindung ist.

Ist eine Erdung zwingend erforderlich?

Ja, das Gerät darf nie ohne Erdung betrieben werden. Andernfalls besteht Lebensgefahr.

Wie reinige ich das Netzteil?

Das Gehäuse kann mit einem trockenen, fusselfreien Tuch gereinigt werden. Keine Flüssigkeiten oder Reinigungsmittel verwenden.

Wo finde ich die genauen technischen Daten?

Die technischen Daten sind in der Bedienungsanleitung enthalten. Der Hersteller behält sich technische Änderungen ohne Ankündigung vor.

BEDIENUNGSANLEITUNG AC1207 IFM

Montageanleitung / Installation instructions

Power supply AC 1207

Deutsch

Betriebslage

DIN Tragschiene TS 35 (7,5) horizontal befestigen, Gerät aufschnappen; Beschriftung muss lesbar sein. Für andere Einbaulagen bitte Rücksprache halten.

Sicherung

Das Netzteil ist elektronisch gegen externe Kurzschlüsse abgesichert. Die interne Schmelzsicherung trennt bei einem Defekt das Netzteil vom Netz. Sie ist nicht zugänglich, da vor einem Austausch das Netzteil aus Sicherheitsgründen beim Hersteller untersucht werden soll.

ACHTUNG

Gerät nie ohne Erdung betreiben! Nicht öffnen, wenn Gerät unter Spannung steht - LEBENSGEFAHR!

Nach dem Öffnen interne Schutzleiterverbindung wiederherstellen! Lüftungsöffnungen freihalten!

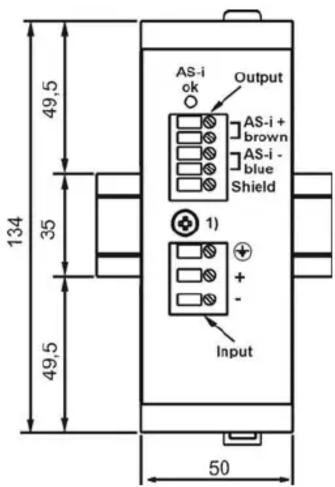

Abmessungen und Anschlußbelegung

Geschlossenes Aluminiumgehäuse; Maße in mm Der Schirmanschluss soll mit der Maschinenmasse oder mit dem Schirm des Verbrauchers verbunden werden. Anschlussklemmen: max. 4 mm ^2 (starrer Draht) max. 2,5 mm ^2 (Litze) Draht min. 9mm, max. 15mm abisolieren. Hinweis: Keine Gehäuseschrauben ohne Rücksprache entfernen, da interne Schutzleiterverbindungen gelöst werden könnten! Technische Änderungen behalten wir uns ohne Ankündigung vor.

1) Die PE-Schraube steht max. 3,5mm heraus und darf von außen nicht gelöst werden!
