E20772 - Industrieller optischer Sensor IFM - Kostenlose Bedienungsanleitung

Produkttyp	Lichtwellenleiter-Koppler
Marke	IFM
Modell	E20772
Kategorie	Faseroptik-Zubehör
Abmessungen (ca.)	20 mm x 10 mm
Gewicht (ca.)	5 g
Material	Kunststoff, Metall
Anschlussart	Steckverbindung mit Rastmechanismus
Kompatibilität	IFM Schaltverstärker OBF
Mitgelieferter Adapter	Ja, für Lichtleiter-Durchmesser < 2,3 mm
Befestigung	Nylon-Ring
Betriebstemperatur	-10 °C bis +60 °C
Lagertemperatur	-20 °C bis +70 °C
Schutzart	IP20
Anwendung	Kopplung von Lichtleitern an Schaltverstärker
Lieferumfang	Koppler, Adapter, Nylon-Ring
Montage	Adapter (falls nötig) in Schaltverstärker stecken, dann Koppler einstecken bis zum Einrasten
Demontage	Am Koppler ziehen, nicht am Lichtwellenleiter
Reinigung	Mit trockenem Tuch, keine aggressiven Reiniger
Sicherheitshinweise	Nicht am Kabel ziehen, vor Feuchtigkeit schützen
Entsorgung	Elektroaltgeräte laut lokalen Vorschriften
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - E20772 IFM

Wie schließe ich den E20772 an?

Stecken Sie den mitgelieferten Adapter (A) in den Schaltverstärker, wenn der Lichtleiterdurchmesser kleiner als 2,3 mm ist. Dann führen Sie den Koppler mit der Metallseite nach unten in die Kupplungsbuchse ein und drücken Sie ihn hinein, bis er einrastet. Achten Sie auf die dreieckige Markierung (B).

Was tun, wenn das Kabel nicht fest sitzt?

Überprüfen Sie, ob der Adapter korrekt eingesetzt ist. Drücken Sie den Koppler fest, bis ein deutliches Einrasten zu hören ist. Ziehen Sie nicht am Lichtleiter, sondern am Stecker selbst. Bei weiterhin lockerem Sitz kontaktieren Sie den IFM-Support.

Kann ich den Adapter auch ohne Schaltverstärker verwenden?

Der Adapter ist speziell für die Verwendung mit IFM-Schaltverstärkern der Serie OBF ausgelegt. Eine Verwendung ohne Schaltverstärker ist nicht vorgesehen, da er als Zwischenstück für kleine Lichtleiterdurchmesser dient.

Wie reinige ich den Koppler?

Reinigen Sie den Koppler mit einem trockenen, fusselfreien Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Flüssigkeiten, da diese die Optik beschädigen könnten. Bei starker Verschmutzung verwenden Sie ein leicht angefeuchtetes Tuch mit destilliertem Wasser.

Welche Lichtleiterdurchmesser sind kompatibel?

Der E20772 ist für Lichtleiter mit einem Außendurchmesser von mindestens 2,3 mm ausgelegt. Bei kleineren Durchmessern muss der mitgelieferte Adapter (A) verwendet werden, um einen sicheren Sitz zu gewährleisten.

Was bedeutet die Markierung am Stecker?

Die dreieckige Markierung (B) am Koppler und die entsprechende Markierung an der Kupplungsbuchse dienen der korrekten Ausrichtung. Achten Sie darauf, dass die Markierungen übereinstimmen, bevor Sie den Koppler einstecken.

Ist der Koppler wasserdicht?

Nein, der E20772 hat die Schutzart IP20 und ist nicht wasserdicht. Schützen Sie die Verbindung vor Feuchtigkeit und Nässe. Bei Einsatz in feuchter Umgebung sind zusätzliche Schutzmaßnahmen erforderlich.

Wie löse ich die Verbindung?

Ziehen Sie den Koppler gerade aus der Buchse heraus, indem Sie am Steckerkörper fassen. Ziehen Sie niemals am Lichtwellenleiter, da dies zu Beschädigungen führen kann. Bei festsitzendem Stecker drehen Sie ihn leicht hin und her.

Gibt es Ersatzteile?

Ja, Sie können den E20772 sowie den Adapter (A) und Nylon-Ring als Ersatzteile bei IFM oder autorisierten Händlern bestellen. Die genauen Teilenummern finden Sie in der Bedienungsanleitung.

Kann ich mehrere Koppler hintereinander schalten?

Das Hintereinanderschalten mehrerer Koppler ist nicht empfohlen, da dies zu Signalverlusten führen kann. Der E20772 ist für eine direkte Verbindung zwischen Lichtleiter und Schaltverstärker ausgelegt. Bei längeren Strecken verwenden Sie durchgehende Lichtwellenleiter.

BEDIENUNGSANLEITUNG E20772 IFM

耦合系☒的操作☒明

Simple line drawing of a mechanical device with a lever and housing (no text or symbols)

将光☒切成所需☒度。刀具的每个孔只使用一次！

Technical line drawing of a mechanical device with no visible text or symbols

光放大器的安装：参开关放大器 OBF 的操作明。

如果光区

外径小于 2.3mm，☒必☒先将随附的适配器 (A)

插入开关放大器。

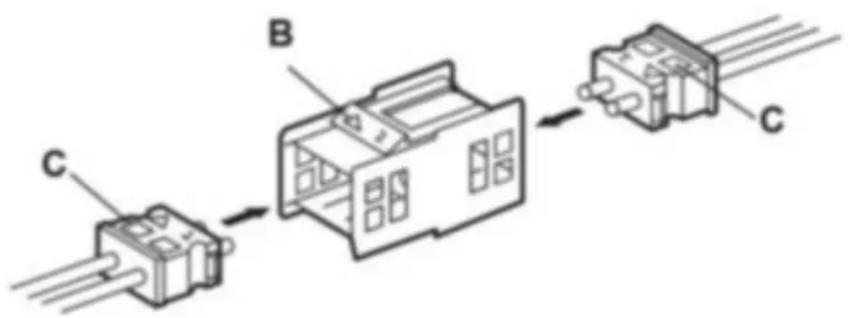

握住耦合插座，三角形☒(B) 在☐部。拿起耦合插☒，☒金属板(C) 在☐部。

将耦合插☒插入耦合插座，并手☒按下，直至充分卡入到位。

从耦合插座上拔下耦合插☒，不要拉光☒。

用尼☒圈固定光☒。
