Produkttyp	Heizlüfter
Modell	HL 2000
Marke	Nabo
Spannungsversorgung	220–240 V ~, 50–60 Hz
Nennleistung	1800–2000 W
Nennwärmeleistung (Pnom)	1,9 kW
Mindestwärmeleistung (Pmin)	0,0136 kW
Maximale kontinuierliche Wärmeleistung	1,9 kW
Heizstufen	Kaltluft (✦), Heißluft 1000 W (I), Heißluft 2000 W (II)
Raumtemperaturregelung	Mechanischer Thermostat (manuell)
Sicherheitsfunktionen	Überhitzungsschutz, Kipp-Sicherheitsschalter
Betriebsart	Nur in aufrechter Position
Mindestabstand zu Wänden	50 cm vorne, 15 cm an Seiten
Schutzart	IPX0 (nicht für Nassräume)
Abmessungen (ca.)	20 x 15 x 25 cm (B x T x H)
Gewicht (ca.)	1,5 kg
Gehäusematerial	Kunststoff
Farbe	Weiß
Transportgriff	Ja
Kabeltyp	Netzkabel, nicht abnehmbar
Kabellänge	ca. 1,5 m
Reinigung	Mit weichem, leicht feuchtem Tuch; Gerät nie in Wasser tauchen
Entsorgung	Gemäß EU-Richtlinie 2012/19/EU (Elektroschrott)
Konformität	EU-Richtlinien (EMV, Niederspannung, RoHS)
Hersteller	Baytronic Handels GmbH, Harterfeldweg 4, 4481 Asten, Österreich

Häufig gestellte Fragen - HL 2000 Nabo

Wie schalte ich den Heizlüfter HL 2000 ein?

Stecken Sie den Stecker in die Steckdose und drehen Sie den Hauptregler auf die gewünschte Stufe: 0 (aus), ✦ (Kaltluft), I (1000 W Heißluft), II (2000 W Heißluft). Stellen Sie dann den Thermostat auf die gewünschte Temperatur.

Kann ich den Heizlüfter im Badezimmer verwenden?

Nein, das Gerät darf nicht in der Nähe von Badewannen, Duschen oder Schwimmbecken verwendet werden. Es ist nur für trockene Innenräume geeignet.

Was bedeutet die Kaltluftstufe (✦)?

Die Kaltluftstufe (✦) schaltet nur den Ventilator ein, ohne Heizung. Sie können sie im Sommer zur Luftzirkulation nutzen.

Wie funktioniert der Überhitzungsschutz?

Wenn die Innentemperatur zu hoch wird, schaltet sich der Heizlüfter automatisch ab. Lassen Sie ihn abkühlen, dann startet er von selbst wieder.

Was passiert, wenn der Heizlüfter umkippt?

Der Kipp-Sicherheitsschalter unterbricht sofort die Stromzufuhr. Stellen Sie das Gerät wieder aufrecht auf einen ebenen Untergrund.

Wie reinige ich den Heizlüfter HL 2000?

Ziehen Sie vor der Reinigung den Netzstecker. Wischen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch ab. Tauchen Sie das Gerät niemals ins Wasser.

Kann ich den Heizlüfter mit einem Verlängerungskabel betreiben?

Vermeiden Sie Verlängerungskabel. Wenn nötig, verwenden Sie ein zugelassenes Kabel mit ausreichendem Querschnitt und wickeln Sie es vollständig ab.

Warum schaltet sich der Heizlüfter immer wieder aus?

Mögliche Ursachen: Überhitzung (Gerät abgedeckt oder blockiert), Thermostat zu niedrig eingestellt, oder der Kippschalter hat ausgelöst. Prüfen Sie die Aufstellung.

Wie stelle ich die gewünschte Raumtemperatur ein?

Drehen Sie den Thermostatregler auf die höchste Stufe. Sobald die gewünschte Temperatur erreicht ist, drehen Sie langsam zurück, bis das Heizelement abschaltet. Der Thermostat hält dann die Temperatur.

Ist der Heizlüfter für den Dauereinsatz geeignet?

Ja, bei ordnungsgemäßer Aufstellung (Abstand zu Wänden, nicht abgedeckt) kann er dauerhaft betrieben werden. Der Thermostat regelt die Temperatur.

BEDIENUNGSANLEITUNG HL 2000 Nabo

LESENSIEVORGEBRAUCHDESHEIZLÜFTERSDIEVORLIEGENDEN SICHERHEITSHINWEISEUNDBEWAHRENSIESIESICHERAUF

GEBRAUCHSANLEITUNG

ALLGEMEINE HINWEISE: Lesen Sie vor dem Einschalten des Heizlüfters sorgfältigdiefolgendenSicherheitshinweise.

Bewahren Sie diese Gebrauchsanleitung zum späteren Gebrauch an einemsicherenOrtauf.

1. Entfernen Sie die Verpackung, und prüfen Sie, ob sich das Gerät in einem einwandfreien Zustand befindet. Benutzen Sie bei erkennbaren Schäden das Gerät nicht, und kontaktieren Sie unser technisches Assistenzzentrum.

2. Aus Sicherheitsgründen müssen Verpackungsmaterialien (z. B. Plastikbeutel, Polystyrolteile oder Heftklammern) für Kinder unzugänglich aufbewahrtwerden.

3. WARNUNG: Um Überhitzungen zu vermeiden darf das Gerät niemals abgedecktwerden.

4. Das Gerät darf nicht direkt unterhalb einer Steckdose aufgestellt werden.

5. Kinder von 3 bis 7 Jahren dürfen das Gerät nur dann ein- oder ausschalten, wenn dieses sich in einem ordnungsgemäßen Zustand befindet und wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder von 3 bis 7 Jahren dürfen das Gerät nicht ans Stromnetz anschließen, einstellen, reinigen oder pflegen.

- WARNUNG: Einige Teile des Geräts können sehr heiß werden und bei Berührung Verbrennungen verursachen. Beim Gebrauch ist auf Kinder und empfindliche Personen Rücksicht zu nehmen.

1. Wenn das Stromkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, in dessen Kundendienstwerkstatt oder von einer Person mit entsprechender Qualifikation ersetzt werden, um jede Gefahr zu vermeiden.

2. Das Gerät darf nur gemäß seiner Herstellerbestimmung als elektrische Innenraum-Zusatzheizung benutzt werden. Jeder davon abweichende Gebrauch ist als unzulässig und somit gefährlich zu betrachten. Der Hersteller haftet in keiner Weise für Schäden infolge unsachgemäßen, falschen oder fahrlässigen Gerätegebrauchs.

3. Trennen Sie das Gerät von der Stromversorgung, indem Sie den Stecker von der Steckdose abziehen oder den Systemschalter ausschalten, bevor Sie das Gerät reinigen oder pflegen.

4. Falls das Gerät Schäden oder Störungen aufweist, schalten Sie es sofort ab. Versuchen Sie nicht, das Gerät selbst zu reparieren. Nichtbeachtung der obigen Vorschriften kann die Sicherheit des Geräts beeinträchtigen.
5. Schalten Sie das Gerät aus und ziehen Sie den Stecker von der Steckdose ab, wenn es nicht in Verwendung ist..
6. Beim Gebrauch von elektrischen Geräten sollten immer folgende grundlegende Sicherheitsvorkehrungen beachtet und befolgt werden:
7. Benutzen Sie das Gerät nicht in der Nähe einer Badewanne, einer Dusche oder eines Schwimmbeckens.
8. Berühren Sie das Gerät nicht mit nassen Händen oder Füßen.
9. Schützen Sie das Gerät stets vor Witterungseinflüssen.
10. Benutzen Sie das Gerät nicht in der Nähe von brennbaren oder explosiven FlüssigkeitenoderGasen.
11. Dieses Gerät erfüllt die Richtlinie 2004/108/EG über die elektromagnetische Verträglichkeit (EMV), die Niederspannungsrichtlinie 2006/95/EG und die RoHS-Richtlinie 2011/65/EU.
12. Dieses Gerät ist ausschließlich Haushaltszwecken vorbehalten. Es darf nicht für kommerzielle /industrielle Zwecke oder im Außenbereich verwendetwerden.

WARNUNG:

Um Überhitzungen zu vermeiden darf das Gerät im Betrieb niemals abgedeckt werden, da dies zu einem gefährlichen Temperaturanstieg führen kann.

WARNUNG: Decken Sie das Gerät niemals neben Vorhängen oder anderen brennbarenMaterialab.

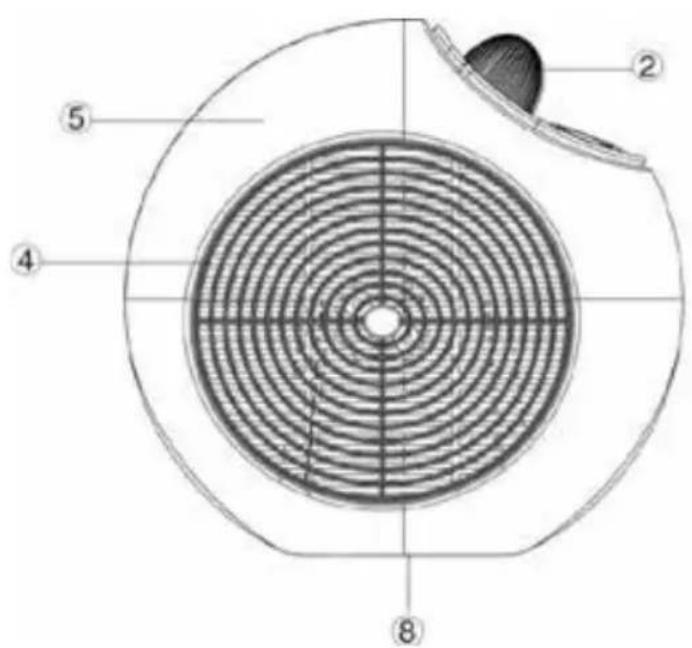

PRODUKTBESCHREIBUNG

① Bedienfeld
③ Thermostat
⑤ Vordere Abdeckung
⑦ Hintere Abdeckung

② Hauptregler
④ Luftauslassgitter

⑥ Transportgriff
⑧ Kipp-Sicherheitsschalter

BETRIEB

SteckenSiedenSteckerindieSteckdose.

Überprüfen Sie vor der ersten Inbetriebnahme, dass die Netzspannung Ihrer Steckdose der auf dem Gerät angegebenen Spannung entspricht und dass Ihre Elektroinstallation für die auf dem Gerät angegebene Leistung geeignet ist.

StellenSiediegewünschte Temperaturein.

• 0:Gerätaus
• ✦:Kaltluft
• I:Heißluft(1000W)
• II:Heißluft(2000W)

Stellen Sie den Thermostatregler mit leichter Kraft auf die höchste Position ein.

Stellen Sie die gewünschte Heizleistung ein. Wenn die gewünschte Temperatur erreicht ist, drehen Sie den Thermostatregler entgegen dem Uhrzeigersinn, bis das Gerät ausgeschaltet ist. Die Umgebungstemperatur wird nun automatisch aufrechterhalten.

Um den Heizlüfter durchgehend (ohne Thermostatregelung) zu betreiben, stellen Sie den Thermostatregler auf die höchste Position ein.

SICHERHEITSVORRICHTUNGEN

1. ÜBERHITZUNGSSCHUTZ

Die Stromversorgung zum Heizlüfter wird automatisch unterbrochen, wenn die Gerätetemperatur einen bestimmten Wert überschreitet.

Im Falle einer Überhitzung wird der Heizlüfterbetrieb unterbrochen. Schalten Sie das dann Gerät aus, und lassen Sie es vollständig abkühlen.

Der Heizlüfter wird nach dem Abkühlen seinen vorgesehenen Betrieb wiederaufnehmen.

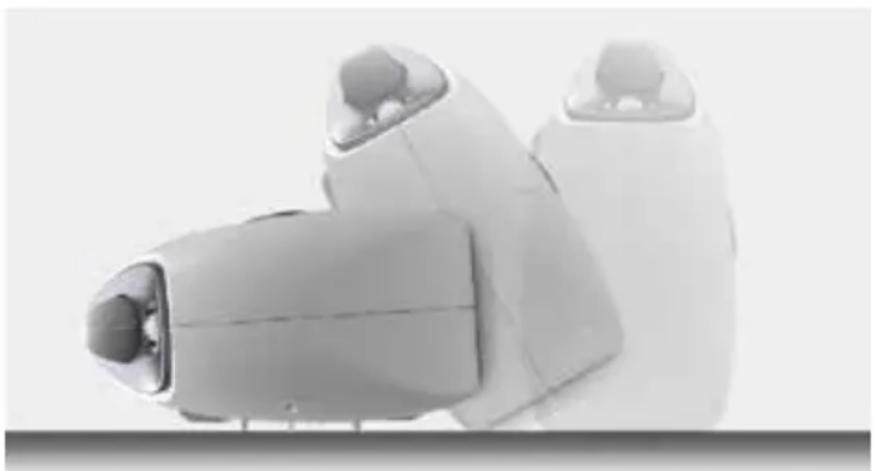

2. KIPP-SICHERHEITSSCHALTER

Beim Betrieb des Heizlüfters in aufrechter Position auf einem ebenen und festen Untergrund ist der Kipp-Sicherheitsschalter eingeschaltet. Wird das Gerät umgestoßen,, wird der Gerätebetrieb automatisch unterbrochen.

Setzen Sie den Kipp-Sicherheitsschalter auf keinen Fall außer Kraft, da diesgefährliche Situationenhervorrufenkann.

Der Gerätebetrieb auf einem Hochflorteppich kann den Kipp-

1. Um Überhitzungen zu vermeiden sollte das Stromkabel auf seiner gesamten Längeabgewickeltwerden.
2. Überprüfen Sie vor Inbetriebnahme, dass die Netzspannung Ihrer Steckdose der auf dem Gerät angegebenen Spannung entspricht und dass Ihre Elektroinstallation für die auf dem Gerät angegebene Leistung geeignet ist. Setzen Sie sich im Zweifelsfall mit einer entsprechend qualifizierten ElektrofachkraftinVerbindung.
3. Belassen Sie das Gerät nicht am Stromnetz, wenn Sie es nicht benötigen. Trennen Sie bei Nichtgebrauch des GerätesdenNetzstecker.
4. Verdecken Sie niemals die Lufteinlass- oder Luftauslassöffnungen.
5. Das Gerät ist mindestens 50 cm entfernt von Wänden und Gegenständen aufzustellen; der Luftstrom darf nicht auf diese gerichtet werden. Zwischen dem Gerät und Wandecken ist ein Mindestabstand von 15 cm einzuhalten.
6. Das Stromkabel des Geräts darf vom Benutzer nicht eigenmächtig ersetzt werden. Bei Schäden am Stromkabel oder wenn dieses ersetzt werden muss, nehmen Sie Kontakt mit einer entsprechend qualifizierten Elektrofachkraft auf.
7. Um das Stromkabel vor Hitzeeinwirkungen zu schützen, stellen Sie sicher, dass es nicht vor dem Luftauslassgitter verläuft.
8. Benutzen Sie das Gerät nicht in der Nähe von Badewannen, Duschen oder Wasserbecken (Mindestabstand 1 Meter).
9. Benutzen Sie das Gerät nur in aufrechter Position.
10. Benutzen Sie das Gerät nicht direkt unterhalb einer fest montierten Steckdose.
11. Benutzen Sie das Gerät nicht zusammen mit externen Vorrichtungen zur Temperaturregelung, Programmierung, Zeitschaltung oder sonstigen Steuerung oder Regelung, die das Gerät automatisch einschalten könnten, da dies ein Brandrisiko birgt, wenn das Gerät verdeckt oder falsch positioniert wurde.

PFLEGE

Schalten Sie vor jeder Durchführung von Pflegearbeiten das Gerät aus und ziehen Sie den Netzstecker heraus. Benutzen Sie keine scheuernden Substanzen, sondern nureinweiches, leichtfeuchtes Tuch.

HINWEIS: Tauchen Sie das Gerät oder eines seiner Teile niemals in Wasser ein.

TECHNISCHEDATEN

Spannungsversorgung:220–240V\~50-60Hz

Leistung:1800–2000W

GemäßEU-Richtlinie2012/19/EUdarfdasGerätnichtimHausmüllentsorgt, sondernmusseinemautorisiertenElektroschrott-Recyclingbetriebübergeben werden.

Hinweis zur Konformität:

Dieses Gerät entspricht den erforderlichen EU Normen. Die vollständige EU Konformitätserklärung finden Sie unter www.nabo.at

Importiert durch:

baytronic Handels GmbH

Harterfeldweg 4 | 4481 Asten

www.nabo.at

Angaben zu elektrischen Einzelraumheizgeräten (1/2)
Modellkennung(en): HL 2000
Angabe Symbol Wert Einheit Angabe Einheit
Wärmeleistung				Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung P	nom	1,9	kW	manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	NEIN
Mindestwärmeleistung (Richtwert)	Pmin	0,0136	kW	manuelle Regelung der Wärmezufuhr mit Rückmeldung der Raum und/oder Außentemperatur	NEIN
Maximale kontinuierliche Wärmeleistung	Pmax, c	1,9	kW	elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und / oder Außentemperatur	NEIN
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung	NEIN
Bei Nennwärmeleistung	elmax	0	kW	Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	elmin	0	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	NEIN
Im Bereitschaftszustand	elsb	0	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	NEIN
				Raumtemperaturkontrolle mit mechanischem Thermostat	JA
				mit elektronischer Raumtemperaturkontrolle	NEIN
				elektronische Raumtemperaturkontrolle und Tageszeitregelung	NEIN
				elektronische Raumtemperaturkontrolle und Wochentagsregelung	NEIN
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	NEIN
				Raumtemperaturkontrolle mit Erkennung offener Fenster	NEIN
				mit Fernbedienungsoption NEIN
				mit adaptiver Regelung des Heizbeginns	NEIN
				mit Betriebszeitbegrenzung	NEIN
				mit Schwarzkugelsensor NEIN
Kontaktangaben Baytronic Handels GmbH Harterfeldweg 4 | 4481 Asten
