PDWR40W - Lautsprecher Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Passiver Wandlautsprecher
Marke	Pyle
Modell	PDWR40W
Treibergröße	4 Zoll (10,16 cm)
Lautsprechertyp	2-Wege (Tief-/Mitteltöner + Hochtöner)
Impedanz	8 Ohm
Empfindlichkeit	90 dB (1W/1m)
Frequenzgang	60 Hz - 20 kHz
Belastbarkeit (RMS)	60 Watt
Belastbarkeit (Peak)	120 Watt
Gehäusematerial	ABS-Kunststoff, witterungsbeständig
Farbe	Weiß
Abmessungen (B x H x T)	18 x 25 x 15 cm
Gewicht	1,8 kg pro Stück
Montage	Wandmontage mit mitgelieferten Halterungen
Anschluss	Schraubklemmen
Einsatzbereich	Innen- und Außenbereich (IP44 geschützt)
Lieferumfang	2 Lautsprecher, Montagewinkel, Schrauben, Bedienungsanleitung
Besonderheiten	Überlastschutz, kompaktes Design
Pflege und Reinigung	Mit weichem, feuchtem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	Vor übermäßiger Feuchtigkeit schützen, nicht überlasten
Reparierbarkeit / Ersatzteile	Ersatzteile über den Hersteller oder Fachhändler beziehbar

Häufig gestellte Fragen - PDWR40W Pyle

Wie schließe ich den Pyle PDWR40W Lautsprecher an?

Verbinden Sie die Schraubklemmen mit einem Verstärker oder Receiver. Achten Sie auf die korrekte Polarität: Plus an Plus, Minus an Minus. Verwenden Sie Lautsprecherkabel mit ausreichendem Querschnitt (1,5–2,5 mm²).

Kann der Lautsprecher im Außenbereich verwendet werden?

Ja, der PDWR40W ist witterungsbeständig (IP44) und für den Einsatz im Freien geeignet. Direkte Sonneneinstrahlung und starken Regen sollten jedoch vermieden werden.

Welche Verstärkerleistung wird empfohlen?

Ein Verstärker mit einer Leistung von 30–100 Watt RMS pro Kanal ist ideal. Achten Sie darauf, die Nennbelastbarkeit von 60 Watt RMS nicht dauerhaft zu überschreiten.

Sind die Lautsprecher mit 4-Ohm-Verstärkern kompatibel?

Nein, die Impedanz beträgt 8 Ohm. Schließen Sie sie nur an Verstärker an, die für 8 Ohm Last ausgelegt sind, um Schäden zu vermeiden.

Wie montiere ich die Lautsprecher an der Wand?

Verwenden Sie die mitgelieferten Montagewinkel und Schrauben. Markieren Sie die Bohrlöcher, bohren Sie passende Dübel und befestigen Sie die Halterungen. Hängen Sie den Lautsprecher ein und sichern Sie ihn.

Was kann ich bei schlechtem Klang tun?

Überprüfen Sie die Verkabelung auf festen Sitz und korrekte Polarität. Stellen Sie sicher, dass der Verstärker nicht übersteuert wird und die Lautsprecher nicht überlastet sind. Auch die Raumakustik kann den Klang beeinflussen.

Können die Lautsprecher gestrichen werden?

Ja, Sie können die Gehäuse mit wasserbasierter Farbe streichen. Achten Sie darauf, die Lautsprechergitter und Membranen nicht zu beschädigen. Entfernen Sie vor dem Streichen die Gitter, falls möglich.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Oberflächen mit einem weichen, trockenen oder leicht feuchten Tuch. Verwenden Sie keine scheuernden oder lösungsmittelhaltigen Reiniger, da diese das Gehäuse beschädigen könnten.

Gibt es eine Garantie auf das Produkt?

Ja, Pyle gewährt in der Regel eine Garantie von 1 Jahr ab Kaufdatum. Für genaue Bedingungen wenden Sie sich an den Händler oder besuchen Sie die Pyle-Website.

Sind die Lautsprecher für den Einsatz in Badezimmern geeignet?

Nein, die Lautsprecher sind nicht für Räume mit hoher Luftfeuchtigkeit wie Badezimmer ausgelegt. Verwenden Sie sie nur in trockenen Innenräumen oder geschützten Außenbereichen.

BEDIENUNGSANLEITUNG PDWR40W Pyle

USER GUIDE

Features:

• Excellent for use on Boats Marinas, Decks, Patios, Poolside, Outdoors, Etc.

• Completely Water Proof
  • Each PDWR40B Features:

• 5 1/4" Aluminum Injection Cone Woofer
  • 40 OZ. Magnet Structure
  • 1"High Compliance Myiar Tweeter

• Capacitor Crossover Network
• Bass Reflex Vent for added Bass Response

• Heavy Duty ABS Construction
- Quick Connect/Disconnect Speaker Terminals
- Unique Spring Loaded Mounting System
- Removable Rustproof Mesh Grills
• Power: 200 Watts RMS/400 Watts Peak
• Frequency Response: 40-22K HZ
- Impedance: 4 Ohms
- Dimensions: 6.25"(W) x 9.25"(H) x 5.75"(D)

Installation

MOUNTING THE BRACKET

1. Remove the bracket knobs and the bracket from the speaker.
2. Hold the bracket up to the mounting surface. "PYLE" can be mounted either horizontally or vertically. Hold the bracket so that the speaker wire fits through the large, circular wire hole in the bracket. Align the bracket to be square with the surrounding. (Use a level for accuracy)
3. Mark the locations of the three shaped screw holes. Use all of the holes.
4. Drill pilot holes into the mounting surface.
5. Gently pull the speaker wire through the wire hole in the center of the mounting bracket.

Align the bracket so that the holes all line up.

1. Use your hardware to attach the bracket to the mounting surface.

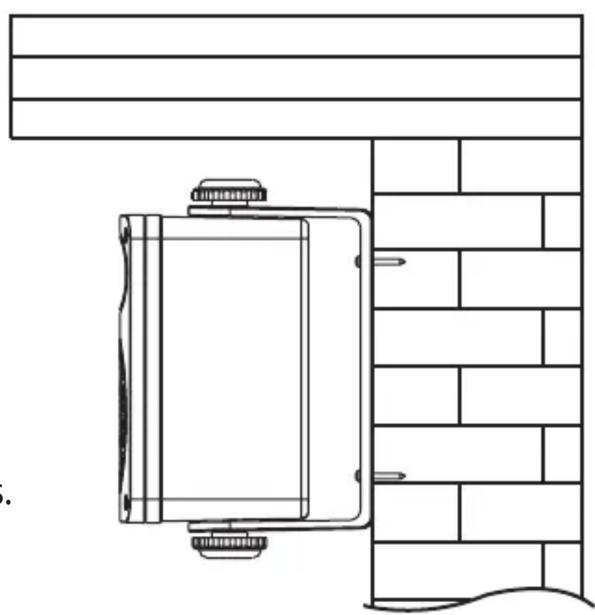

MOUNTING

Technical line drawing of a mechanical component mounted on a brick wall (no text or symbols)

FINAL ADJUSTMENTS

1. After checking that the speaker is in phase and works correctly, angle the speaker for the best sound.
2. Hand-tighten the bracket knobs only. Power tools may over-tighten the knob and strip the threads of the insert.
3. Check that the entire installation is safe and secure.

Connecting Your Speakers

Connecting the speakers to your amplifier or receiver.

• First, turn your amplifier off to avoid damage which may result from accidental shorting of the speaker leads.
• Correct phase polarity is critical for proper stereo imaging and bass performance. The red (+) terminal on your amplifier or receiver must be connected to the red (+) terminal on your speaker; the same applies to the black (-) terminal.
• Connect one loudspeaker at a time to ensure proper connection of left and right channels. Make sure all wires are firmly fastened.
• If you notice a high level of bass or central image focus, double-check your connections for proper polarity.

California Prop 65 Warning

! WARNING:

This product can expose you to chemicals, which is known to the state of California to cause cancer birth defects and other reproductive harm. Do not ingest.

For more info go to: www.P65warnings.ca.gov

Questions or Comments?
We are here to help!
Phone: [phone]
PyleUSA.com/ContactUs
