BEDIENUNGSANLEITUNG KMS 140 NEUMANN
Georg Neumann GmbH Berlin
Ollenhauerstr. 98
D-13403 Berlin
Tel.: +49-30 / 41 77 24-0
Fax: +49-30 / 41 77 24-50
Email: headoffice@neumann.com
Web: www.neumann.com
Bedienungsanleitung
-
Kurzbeschreibung
-
Die Kondensator-Soistenmikrophone KMS 140, unc KMS 150
-
Einige Zusatzinformationen zum Betrieb
-
Beschaltung des Mikrophonausgangs
-
Mikrophonkapel
-
Stromversorgung
-
Technische Daten
-
Frequenzgärge und Polangiagramme
-
Einige Hinweise zur Pflege von Mikrophonen
-
Zubehör
1. Kurzbeschreibung
Die Kondensatormikrophone KMS 140 und KMS 150 sind Solistenmikrophone der Serie „fet 100 ^3+ mit der Richteraktensuk Niere (KMS 140) bzw. Hypo-miore (KMS 150).
Sie zeichnen sich aus durch:
- einen eingebauten sehr wirksamen Schutz gegen Pop- und Grifferausche.
- ein hoch aussteuerbares, transformatorloses Schaltungskonzept.
- niecriges Eigengerläusch und saubere, freie und verfärbungsfreie Klangübertragung. Die Mikrophone haben einen symmetrischen, übertragerlosen Ausgang
Der 3-polige XLR-Stedoverbinder hat folgende Belegung
Soft 1:0 V/Masse
Suf. 2: Modulation (+ Phase)
Soft 3: Modulation (- Phase)
Feldübertragungsfaktor ca. 12 mWPa = -38 dBV re. 1 Pa. Die Mikrophone worden mit 48 V, 2 mA phantomgespeist (IEC. 1938). Die Einsprechrichtung ist axial.
Aufgrund des bei Solistenmikrophenen typischen kurzen Besprechungsabstandes ist der Baßfrequenzgang entsprechend dem Nahefekt entzert (s. Frequenzgangkurven).
Table of Contents
Zusätzlich eingebaut ist
- en schaltbarer Hochpaß, Grenzfrequenz (-3 dB) 120 Hz oder 400 Hz, Freifeld,
• en 10 dB Därmöfungsschalter.
Die Mikrophone werden in einem Holzkasten zusammen mit einer Schnellspanrklammer SG 105 geliefert.
Mikrophon und Zubehör haben eine schwarzmatte Oberfläche.
2. Die Kondensator-
Solistenmikrophone KMS 140 und KMS 150
Die Solistenmikrophone KMS 140 und KMS 150 sind für die Aufnahme von Instrumental- und Gesangssolisten in sehr kurzem Aufnahmestand entwickelt worden und können vom Künstler auch in der Hand gehalten werden.
Das KMS 140 besitzt eine Mikrophonzabel mit Norencharakteristik, während das KMS 150 mit einer Hypomereorcharakteristik ausgestattet ist.
Durch ein besonderes akustisches Filter und durch einer transformatorlosen, hoch ausstucorbaren Vorstärker wird erreicht, daß auch starke Explosialte nicht zu Übersteuerungen führen können. Es wird eine sehr gute Poo-Festgleit erzielt, und Zisch- und 5-Laute werden in ihrer natürlichen Äkzelverung übertragen, wie das nur mit Kondensatomilkronohonen möglich ist.
Obwohl das akustische Filter Störungen durch Explosiväute wirksam unterdrückt, bleiben die ausgegang- len Richtelgenschaften der Kapsen auch im Baßbereich erhalten und geben den Solistenmikrophonen eine hohe Rückkopplungssicherheit bei Sühnerbeschaltung.
M.2 zwei versenkt angebrachten, leicht bedienbaren Schatom läßt sich das Übertragungsmaß um 10 cB absenken, und es kann ein I lochpalbiliter eingeschatet worden, um die Übertragungseigenschaften der Mikropnene dem Stimmcharakter des Solisten und dem verwendeten Aufnahmabstand entsprechend anzupassen (Nahelfekt).
Das dickwandige Metallgehäuse der Solistenmikropohne ist sehr robust und schützt wirksam vor Grifgeräuschen. Die akustischen Fiter bestchen ausschließlich aus stabilen Drahtgazen, die bei Bedarf leicht abgeschraubt und gereinig werden können.
3. Einige Zusatzinformationen zum Betrieb
Der im Mikrophon eingebrute DC DC Wandler versorgt im Gegensatz zu bisherigen Schatungskonzepten auch den NF-Versanzer und nicht nur die Mikrophonkapsel. Da dieser Wandler Änderungen der Versorgungspannung ausgesetzt, versucht er dies auch, wenn das Nez abgeschaltet wird. So bleibt die interne Spannung des Mikrophons noch ca. 7 Sekunden erhalten, elle sie mit einem Körbaren „Slubb“ zusammenbricht, gefolgt von einem kurzen Rauschen.
Vergechbare Geräusche können auch beim Einschalten der Stromversorgung auftreten und es dauert einige Sekunden, bis das Mikrophon übertragungsbereit ist. Die meisten anderen Mikropikone haben keine vergleichbare „innere Spannungsversorgung“, so caß deren Verstärser den Aufbau bzw. das Zusammenbrecen der Polansationspannung nicht übertragen können.
Die Funktion „= 10 dB“ wird bei den Mikrophonen KMS 140 und KMS 150 nicht durch Umschaltung der Gegenkopollung im Vorstärker erreicht wie bei Mikrophonen der Serie „fel. 80 ^th “, sondern durch Verringern der Kapsolvorspannung. Dieser Umladcvorgang dauert einige Sekunden, während deren das Mikrophon zummingeschaltet ist.
Das Zurückschalten zum vollen Übertragungspegel kann, wie beim Einschalten des Mikrophons mit einem kurzen Rauschen verbunden sein, bedingt durch den oben beschriebenen Aufladovorgang.
4. Beschaltung des Mikrophonausgangs
Die Zuordnung des Mikrochonanschlusses entspricht DIN 45 599. Kennzeichen „I“ bzw. IEC 268-12 (pin. conn. 130 x IEC 02):
Die Modulationsadem liegen an Stift 2 und 3, die Abschirmung an Stift 1.
Bei einem Schalldruckansteg vor der Mikrophonmembran tritt an Stift 2 eine positive Spannung auf.
5. Mikrophonkabel
IC 3 mt. sw. Best. Nr. 0654. 10 m langes Mikrophonkabe ohne Statigeere (Swirchen- craftkupplungen), es kann auch als Verlängerungskabel verwendet werden. Mikrophonsichtig mit schwarzmal-
ter Armatur. Ändere Kabelängen oder Kabelmaterial ohne Armaturen sind (auf Wunsch lieferbar). Die klassischen eigenschaften der Mikrophone werden auch durch sehr lange (Neumann-) Kabel nicht beeinflübt. Erst bei Kabelhangen durch über 300 m macht sich ein Aziall im oberen Frequenzbereich bemerkbar. Die Mikrophone, der Sole „et 100°“ sind besonders unempfindlich gegen kapazitive Belastung. TIM- und Frequenzgangverzunungen worden cahen auch bei Verwendung sehr länger Kabel nicht hervorgerufen.
IC 31 mt (5mm) (3.... sw.... Best. Nr. 065/0 5 m langes Mikrophonkabel, Durchmesser 4,5 mm, mit Doppoldrallumspinnung als Abschirmung, Schwarzma- te 3 polige XLR Steckverbinder. Zur Vermeidung von Risografischer bei der Vorwendung an der Angel oder an Kunststoffdurchführungen (z.B. bei Windschutz körben) ist das Kassel tekulumsponnen.
AC 72 (0,3h0) (0,3) ____ Best Nr. 06598 Adapterübel mit einer 5 poligen XLR Buchre und einem 3,5 mm Stereoklinkenstecker. Unsymmetrach, für den Anschuß des 5 poligen XLR Ausganges des Spegehäres 35 48 F-2 oder der Mathibox MTX 191 A an Geräte mit 3,3 mm Stereoklinkenauch. Vorgesehen für alle Mikrophone der Senen let 80/100 und KM 100 F min. Ausnahme der Ausgangsstufe KM 100 und des GFM 132.
AC 25 (0,316) (0,3)____Best-Nr 06600 Adapterkapel mit einer 3-poligen XI-R-Buchse und einem 6,3 mm Monoklinkenstecker, unsymmetrisch, für den Anschluß des 3-poligen XI-R-Ausganges eines Speisegerätes 85 48 i oder N 48 i 2 am Geräte mit 6,3 mm Monoklinkenbuchse. Vorgesehen für alle let 80°100 Mikrophore und KM 100 F mit Ausnahme der Ausgangssufe KM 100 und des GFM 132.
AC 27 (0,3m) (0,3.....Best-Nr. 06602 Y-Kabel mit einer 5-poligen XLR-Buchse und zwei 6,3 mm Monoklinkensteckern, unsymmetrisch, für den Anschluß des 5-poligen XLR-Ausganges eines Spe- segerätes BS 48 i 2 oder der Matrixbox MTX 191 A an Geräte mit 6,3 mm Monoklinenbuchsen. Vorgesehen für alle fat 80/100-Mikrophone und KM 100 F mit Ausrahme von KM 100 und CIM 132.
Andere Kabellängen sind auf Wunsch überbar.
6. Stromversorgung
6.1 Phantomspeisung
Die Mikrophone der Serie „fet 100 ^b ” werden mit 48 V phantomgespeist (P48, IEC 1938). Bei der Phantom spesung flielt der Speisestrom vom positiven Pol der
IC 31 mt (5mm) (3....sw.... Cat No. 065/0 5 m langes Mikrophonskabel, Durchmesser 4,5 mm, mit Dopoldralumsoinnung als Abschirmung. Schwarzmat- te 3 polige XLR Stee overbinden. Zur Vermeidung von Reibgeräuschen bei der Vorwendung an der Angel oder an Kunststoffdurchführungen (z.B. bei Windschutz- körben) ist das Kabel textulumspornen.
Spannungsquelle über die elektrische Mitte der beiden Moculadonsadem zum Mikrophon. Er wird hierzu über zwei gleichgröße Widerstände bolden Bonadorn gleichsning angeführt. Die Rückleitung des Gleichstroms erfolgt über den Kabolschirm. Zwischen bolden Modulationsdern besteht, also keine Potenzialdifferenz. Daher ist mit der Phantomspisung eine kompatible Anschlußtechnik möglich:
Auf die Anschlußdosen können wahlweise auch dynamische Mikrophone oder Bänchenmikrophone sowie die Modulationskabel rähvenbestücker Koncensatomikrophone geschaltet werden, ohne daß die Speisogiechspannung abgeschaltet werden muß.
Der Ausgang eines Phantomspelisagerätes darf auch auf bereits anderweitig phantomgespeiste Mikrophon- eingänge gesteckt werden.
6.2 Betrieb mit Netzgeräten
Für die Stromversorgung sind als P48-Netzgeräte geeignet, die mindestens 2 mA je Kanal abgeben. Das entsprechende Neumann P48-Netzgerät hat die Bezeichnung N 48 i 2.
Es ist zur Stromversorgung zwischen Mono-Kondensalormikrophone oder eines Stereomikrophons mL 48 V ± 1 V, maximal 2 x 5 mA, geeignet (siche auch Neumann-Druckschrift 68532... ,48 V-Phantomspeisegeräte).
Die Zuordnung der Mikrophonanschlüsse und die Polarität der Modulationsadern ist am Ausgang der Spolsegeräte die gleiche wie am Mikrophon.
N 48-2 (230 V) N.18-2 (230 V).... Best-Nr. 06500 N 48-2 (117 V) N.48-2 (117 V).... Best-Nr. 06502
6.3 Batteriespeisung
Sleht keine Netzspannung zur Verfügung, kann die Speisung mit einem der Geräte BS 48 i (für ein Mikrophon) oder BS 48 i-2 (für zwei Mikrophone) erfolgen.
Beide Geräte liefern 48 V ± 1 V, maximal je 5 mA und werden jeweils vor einer 9 Volt-Blockbattene Typ IEC 6 ± 72 gespost
Ein Mikrophon der Seric „Jet 100 ^24 kann mit einem RS 48 imndesens 70 Stunden betrieben werden (siehe auch Neumann Druckschrift 65832... „48 V Phantomseisegeräte“).
Die Zuordnung der Mikrophonanschlüsse und die Polarität der Modulationsadern ist am Ausgang der Speisegeräte die gleiche wie am Mikrophon.
BS 49 (1924) Am Mikrophonj. Best-Nr. 06191 BS 18-235(18)@2 Mikrophonj. Best-Nr. 06196
6.4 Betrieb an unsymmetrischen oder mittengeerdeten Eingängen
Die 48 V-Phantomspeisegeräte RS 48 i, RS 48 i-7 und N 48 -2 haben gleichsonnungsfreie Ausgänge, so daß für den Anschluß an einen unsymmetrischen Eingang kein Übertrager erforderlich ist.
Beim KMS 140/KMS 150 ist Pin 2 die „heße Phase“ und Pin 3 muß für unsymmeurische Engänge an Masse gelegt werden (siehe Abbung 1). Hierfür ist das Adapterkabel AC 25 als Zubehör erhältlich.
Bei vielen anderen als den o.g. Phantomseisegeräter legen nicht nur die Modulationsleitungen
zum Mikrophon auf dem Penential der Speisepanspannung von +18 V, sondern auch die vom Speisgerät ausgehenden Modulationsleihungen. Für die in der Studiotchnik allgemein üblichen symmetzischen und erfüllen Verstärker und Mischpulsungänge ist dies ohne Bedeutung. Dagegen wird die Speisepanspannung beim Anschluß an einseitig oder mittengesendete Verstärkerein- gänge kurzgeschlossen, und es ist kein Betriebs möglich. Dann bestehen folgende Lösungsmöglichkeiten.
a) In mittengeerdeten Geräten mit Eingangs übertragen (z.B. onige NAGRA Geräte) kann die betreffende Erdverbindung ist immer ohne Nachteile für die Funktion des Geränes aufgetrennt werden.
bj. In jede abgehende Moculationsleitung kann zur Abblockung der 48 V-Gleichspannung eine RC-Kombination eingefügt werden (siehe Abbildung 2 und Neumann-Information Nr. 84 221).
7. Technische Daten KMS 140/150
Akust. Arbeitsweise ..... Druckgradientenerpfänger
Richtcharakteristik...... Niere/Hyperniere
Übertragungsbereich 20 Hz. 20 kHz
Feldübertragungsfaktor ^1
bei 1 kHz 15/10 mV/Pa ± 1 dB
1) Vorzamprung 4,7/3,1 mvi-4
Nennimpedarz 50 Ohm
Nennabschlußimpedanz 1000 Ohm
Geräuschpegelabstand
CCIR 468-3 68 dB/66 dB
Ersatzgenluschpege
CCIR 460-3 26 dB/28 cB
Ersatzgeräuschpogo
DIN/EC 651 16 dB A/18 dB A
Grenzschalldruckpegel für
0.5% Klinrfaktor ^2) 138 dB/147 dB
mit Vordämpfung 148 dB/152 cB
Max. Ausgangsspannung dabei 10 c5u
Phantomspeisespannung
(P45, IEC 1938).... 45 V + 4 V
Stromaunahme 2 mA
Erforderlicher Steckverbinder ..... XIR 3F
Gewicht 285 g
Durchmesser 48 mm
Länge 1/5 mm
-
In 11H or 11Clm Normale-1a-10p3e2e 1 Fc 6 eB SP
-
Kärnfaktor des Microphotonterbes bei einer Eingangspannung, die der von der Kapze beim entsprechenden Schuldurch ausgegebenen Boonnung entspricht.

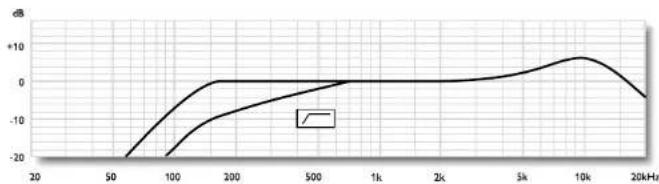

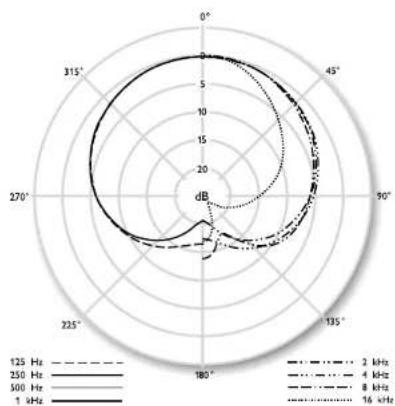

8. Frequenzgänge und Polardiagramme Frequency Range and Polar Pattern
KMS 140

line
| Frequency (Hz) | Value (dB) | | -------------- | ---------- | | 20 | -20 | | 50 | -10 | | 100 | -5 | | 200 | 0 | | 500 | 0 | | 1k | 0 | | 2k | 0 | | 5k | 5 | | 10k | 10 | | 20k | -5 |gegenen in 1994-1995 und nach IEC 60765-1

9. Einige Hinweise zur Pflege von Mikrophonen
Staubschutz verwenden: Mikrophone, die nicht im Einsatz sind sollte man nicht auf dem Stativ einstauben lassen. Mit einem Staubschutzbeutel (nicht fusselnd) wird dies vermindert. Wird in Mikrophon längere Zeit nicht verwendet, sollte es in einem Schrank bei normalem Umgebungsklima aufbewahrt werden.
Keine überalterten Windschutze verwenden: Auch Schaumstoff ahort. Das Material kann brüchig und krüme g werden. Anstatt das Mikrophon zu schutzen, kann er dann zur Vorunreinigung der Mikrophonkapsel führen. Überaltene Windschutze also bitte entsorgen.
Selbstilte kann teuer sein! Leider kommt es noch vor, caß durch eine Selbseparatur mehr beschädigt als behoben wird. Insbesondere das Reinigen ver schwutzter Kapsen erworst viel Erfahrung und die Hand eines Fachmanns. Der Lackschulz auf Radinen zeigt u.a. an, caß dort nicht gelöstet werden darf. Einge Bauteile sind spezial sollektiert und können nicht durch Material von der Stange ansetzt werden. Um unnötige Kosten zu vermeiden, empfeilt sich die Einsendung an unsere Verkretungen oder an uns.
Insektion durchführen lassen: Regelmäßiges Durch- hecken des Mikrophonbestands, wie es einige Schaus- spehläuser und Rumfuhranstalten praktizieren, kann bei der früherkennung von Schäden hellen. Leichte Verschmutzungen lassen sich eher beteiligen, als eine untrenbar in die Membran eingebronne. Nikolun- schicht insbesondere bei Mikrophonen im Verleih und in verünreigenden Umgebungen empfehl, sich die regelmäßige Kontrolle, deren Kosten im Vergleich zu einer aufwendigen Reparalar sein gering sind.
Weitere Artikel sind im Katalog „Zubehör“ beschrieben.
10.1 Klammern
SG 105. SW Best Nr. 08460 (genöt zum Lieferumgang) Schnellspannklammer aus Kunststoff für Gesangsmikrophone nach DINIEC 651. Die klammer ist schwenkbar und hat einen Gewindcschluss 5/8"-2/-Gang. Ein Reduzierstück zur Verbindung mit 1/2"- und 3/8"-Gewindszapfen wird mit geliefert.
10.2 Tisch- und Fußbodenständer
MF 3.... sv.... Sot.-Nr. 07321 Der Mikrophonfuß MF 3 ist Tischständer mit Eisenfuß, 1,6 kg schwer, Durchmesser 110 mm. Der Stärnderst schwarmatt lackiert und sticht fortlich auf einer Moogummschreibe. Ein umwendarer Gewindezapier und ein mitgeliefertes Reduziertstück ermöglichen die Vorwendung für 1/2" und 3/8"-Gewindeanschlüsse.
MF 1. ..w ..Best-Nr. 07337 Der Mikrophonifl. MF 1 ist ein Fullbodenständer aus Graugull, ca. 7,6 kg schwer, Durchmesser 160 mm. Der Ständen st. schwarznalt lockiert und steht gleitfest auf einem Gurming. Ein unwendbarer Gewindzapfen und ein irgeliefertes Reduzierstück ermöglichen die Verwendung für 1/2"- und 3/8"-Gewinccanachklüse.
G 35......m. Best-Nr. 07244 Ga genaufsalz für M 35, vernickelt, Gewicht 8 kg. Sel- liche Ausladung bis 2,5 m. Mt schwenkbarem Ge- windezapfen 1/2".
M 31 ..... ni ..... Bes.-Nr. 07232 Fußbodenständer mit 3-ölnigem, hammerschlageFekt-lackiertem Fußfuß, Gewicht 4 kg, Rohr-vernickelt und zur Intratschalldämmung in einer Gumminturfe gelagert. Höhe vanabel von 1,1 bis 1,6 m. Der Ständer besetzt einen Gewincezapfen mit 3/8"Gewinde zur Betestigung des Mikroaphons.
Auf Anfrage kann dieser Ständer gegebenenfalls auch mit geringener Höhe sowie als „mit“-Verson mit dunkel mattertem Rohr gelofert werden.
M 37 ..... ni ..... Best. Nr. 0173/ Fußbodersständer, klappbar, Gewicht 2,7 kg. Die Länge des zusammengelgten Ständens beträgt 0,9 m, solne maximale Höhe ist 1,8 m. Der Ständer ist vernikkel. und beizlt einen Gewindezapfen 3/8" zur Microphonbefestigung.
10. Accessories
M 35M.35.....m....Best. Nr. 0/747 Sehr stabiler Kappständer, Gewicht 9 kg. Maximale Höhe 5 m, minimale Arbeitshöhe 1,40 m. Länge in zusammengelctgtem Zustand 1,65 m. Der Ständer ist vernickell und hat einen Gewindezap en 1/2" zur Be- festigung des Mikrophons.
M 217212.... svini.... Best. Nr. 0/751 + 0/748 M 212 ist ein Gagensativ. Es handell sich um eine Kombination aus dem Fußloodenständer M 214/1 und dem Galgenaufsatz M 212 c.
10.3 Stativverlängerungen
Die Stativerlängerungen STV... werden zwischen Fußbodensänder und Mikrophonhalterung geschraubt. Da durch entstehen unterschiedlich hohe Tisch- oder Fußbodensiative.
Die STV... haben eine Länge von 40. 200. 400 oder 600 mm. Durchmessen: 19 mm.
| STVSTV | SW | Best-Nr. 06190 |
| STVS20 | SW | Best-Nr. 06187 |
| STVS40 | SW | Best-Nr. 06188 |
| STVS60 | SW | Best-Nr. 06189 |
10.4 Schwanenhälse
SMK 9 (SMK.B.J. SW. Best.-Nr. 05181) Der Schwanonnals SMK 8 i hat eine Länge von 350 mm und dient zum elektrischen und mechanischen An- schluß eines Mikrophons mit 3-polizom-XLR-Stocker. Eine Konternutter ametiert aus Mikrophon klaperfrei und bietet einer gewissen Diebstahlschrutz. Der Ka- belaustritt ist seitlich über dem Gewndeanschluß, Ka- bellänge 4,5 m, Kabelstecker A3M.
Gewindeanschluss: 5/8" 27 Gang zur Befestigung des Schwanenhalses. Ein mitgeliefertes Reduzierstück ermöglicht die Befestigung auch auf 1/2" und 3/8" Gewindezapfen.
10.5 Elastische Aufhängung
Um mechanische Erschütterung fornzunalten, empfiehlt sich die Verwendung einer elastischen Mikrophonauhängung.
EA 7174 A mrEA.7124wA.mr...... Best. Nr. 09433 Um sehr starke Erschütterungen vom Mikrophon femzunalten, empflicht sich die Verwendung einer elastischen Mikrophonaufhängung.
Die Rastsche Aufhängung FA 2124 A mit besitzt einen schweridbaren Gewindeanschuß 5/8" 27 Gang mit einem Reduzierstück zur Verbindung mit 1/2"- und 3/8"-Gewindezapfen. Die Oberfläche ist schwarzmalt.
10.6 Schaumstoffwindschutz
WSS 100WSS.100....schwarz....Best-Nr.07352 WSS 100WSS.100....rot....Best-Nr.07353 WSS 100WSS.100....grün....Best-Nr.07354 WSS 100WSS.100....gelb....Best-Nr.07355 WSS 100WSS.100....blau....Best-Nr.07356 WSS 100WSS.100....wol......Best-Nr.07357 Zusätzlich zum Drahegazekoro, dar das KMS 140 KMS 150 vor Wind- und Popgerlöuschen Schützt, ist ein aufstockbarer Windschutz aus offenpongen Polyuremschaum, leiferbar, und zwar in den Farben schwarz altweiß ro., grün, blau, und gele.
Diese Windschutze erzeugen keine störenden Resoranzen und beeinflussen den Frecuenzgang des Übertragungsmalles nur geringfügig (bei 15 kHz ca. -3 dB). Dämpfung des Windgeäusches: ca. 27 dB gemessen in verwirbelter Luftströmung der Geschwindigkeit 20 km/h, erzeugt. von einer geräuschlos arbeitenden Windmaschine, ohne elektrisches Filter.
