Aim MTEL-50 - Teleskop Carson - Kostenlose Bedienungsanleitung

Produkttyp	Teleskop
Marke	Carson
Modell	Aim MTEL-50
Optisches Design	Refraktor
Apertur	50 mm
Brennweite	600 mm
Öffnungsverhältnis	f/12
Montierung	Azimutale Montierung mit Höhen- und Seitenverstellung
Stativ	Aluminium, höhenverstellbar, mit Zubehörablage
Sucherfernrohr	6x20 mm, mit Fadenkreuz
Mitgelieferte Okulare	20 mm (30x) und 4 mm (150x)
Barlow-Linse	2x (optional)
Maximale sinnvolle Vergrößerung	100x (theoretisch bis 150x mit Barlow)
Gewicht	ca. 2,5 kg
Abmessungen (zusammengeklappt)	ca. 60 x 30 x 15 cm
Material	Aluminiumohr, Kunststofftubus
Farbe	Schwarz
Stromversorgung	Keine (reine Handbedienung)
Anwendung	Astronomie, Naturbeobachtung (terrestrisch)
Zubehör	Mondfilter, Aufbewahrungstasche
Reinigung	Linsen nur mit Mikrofasertuch; Optik nicht berühren
Sicherheit	Nie ohne Sonnenfilter in die Sonne schauen; Kinder nur unter Aufsicht
Ersatzteile & Reparatur	Ersatzokulare, Sucherfernrohr und Stativteile über Carson erhältlich

Häufig gestellte Fragen - Aim MTEL-50 Carson

Wie baue ich das Teleskop richtig auf?

Stellen Sie das Stativ auf einer ebenen Fläche auf, ziehen Sie die Beine fest. Montieren Sie das Teleskop auf der Montierung und richten Sie den Sucher aus. Befestigen Sie ein Okular (z.B. 20 mm) und schwenken Sie auf ein helles Ziel.Wichtig: Vor dem Aufbau alle Teile auf Beschädigung prüfen.

Welche Okular ist für Anfänger am besten?

Das 20-mm-Okular bietet 30-fache Vergrößerung und ein weites Sichtfeld – ideal für den Einstieg. Tauschen Sie später auf das 4-mm-Okular (150x) für Monddetails.Hinweis: Höhere Vergrößerung erfordert ruhige Himmel und gutes Seeing.

Kann ich mit dem Teleskop tagsüber beobachten?

Ja, aber niemals ohne Sonnenfilter in die Sonne schauen! Terrestrische Beobachtungen sind möglich – verwenden Sie die mitgelieferte Tasche für den Transport. Für Vogelbeobachtung ist ein Umkehrprisma hilfreich (nicht im Lieferumfang).

Wie reinige ich die Linsen richtig?

Verwenden Sie ein weiches Mikrofasertuch und Blasebalg für groben Staub. Bei hartnäckigen Flecken leicht mit destilliertem Wasser befeuchten. Nie alkoholische Reiniger oder Druckluft. Die Linsen sind empfindlich – nur vorsichtig reinigen.

Warum sehe ich nichts Scharfes durch das Okular?

Überprüfen Sie den Fokus: Drehen Sie den Fokussierknopf langsam, bis das Bild scharf wird. Achten Sie darauf, dass die Okularlinse nicht beschlagen ist. Falls der Sucher nicht ausgerichtet ist, justieren Sie ihn mit den Einstellschrauben, bis das Teleskop auf das gleiche Objekt zeigt.

Kann ich das Teleskop an einer Kamera anschließen?

Ja, mit einem Adapter (T2-Ring) für Ihr Kameramodell (nicht enthalten). Montieren Sie die Kamera ohne Okular am Auszug (Primärfokus). Für bessere Ergebnisse verwenden Sie eine Barlow-Linse oder einen Okularprojektionsadapter. Achtung: Der Fokusbereich kann knapp sein.

Wie verwende ich die Barlow-Linse?

Setzen Sie die Barlow-Linse vor das Okular in den Okularauszug. Für das 20-mm-Okular ergibt sich 60x, für das 4-mm 300x (allerdings nur theoretisch – nutzen Sie maximal 150x). Die Barlow erhöht die Vergrößerung, reduziert aber die Helligkeit.

Was tun, wenn das Stativ wackelt?

Ziehen Sie alle Feststellschrauben nach. Stellen Sie sicher, dass die Beine vollständig ausgezogen und verriegelt sind. Auf unebenem Boden eine Beinverlängerung anpassen. Bei Wind zusätzlich beschweren (z.B. mit Sandsack). Ein stabiles Stativ ist entscheidend für scharfe Bilder.

Wie pflege ich das Teleskop bei längerer Nichtnutzung?

Lagern Sie es in der mitgelieferten Tasche an einem trockenen, staubfreien Ort (15–25 °C). Entfernen Sie Okulare und Sucher, setzen Sie Staubschutzkappen auf. Tauschen Sie das Trockenmittel (Silikagel) regelmäßig aus. Vor Gebrauch auf Kondenswasser prüfen.

Ist das Teleskop für Kinder geeignet?

Ja, unter Aufsicht eines Erwachsenen. Der Aufbau ist einfach, die Optik robust. Achtung: Niemals in die Sonne schauen – bleibende Augenschäden! Erklären Sie die Handhabung des Fokus und der Okulare. Geeignet ab etwa 8 Jahren.

BEDIENUNGSANLEITUNG Aim MTEL-50 Carson

aim telescope

mtel-50

Instruction Manual

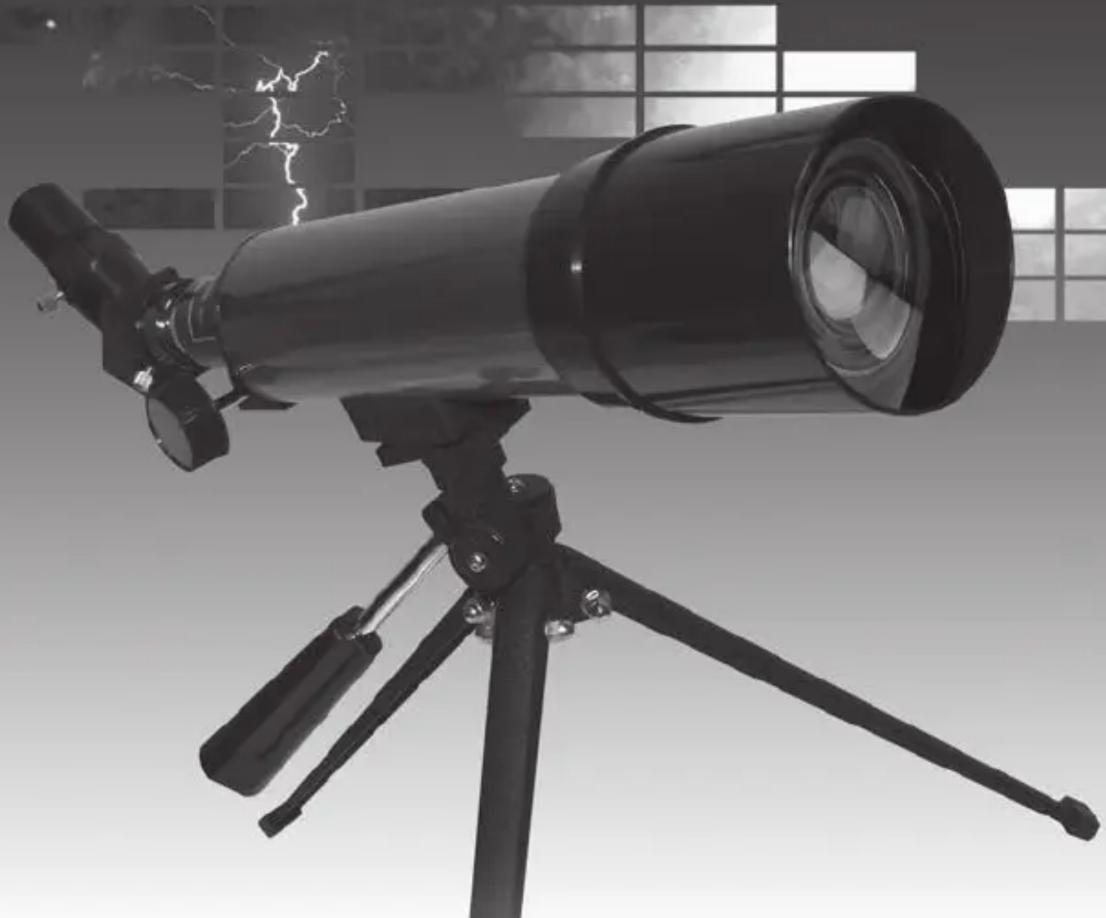

Black-and-white illustration of a telescope on a tripod with a lightning bolt pattern in the background (no text or symbols)

SPECIFICATIONS

Focal length: 350 mm

Diameter of Objective Lens: 50 mm

Eyepieces: K-9, K-20

Accessories: 2x Barlow Lens, 45° Corner Lens, Table Top Tripod

mtel-50 Instruction Manual

V

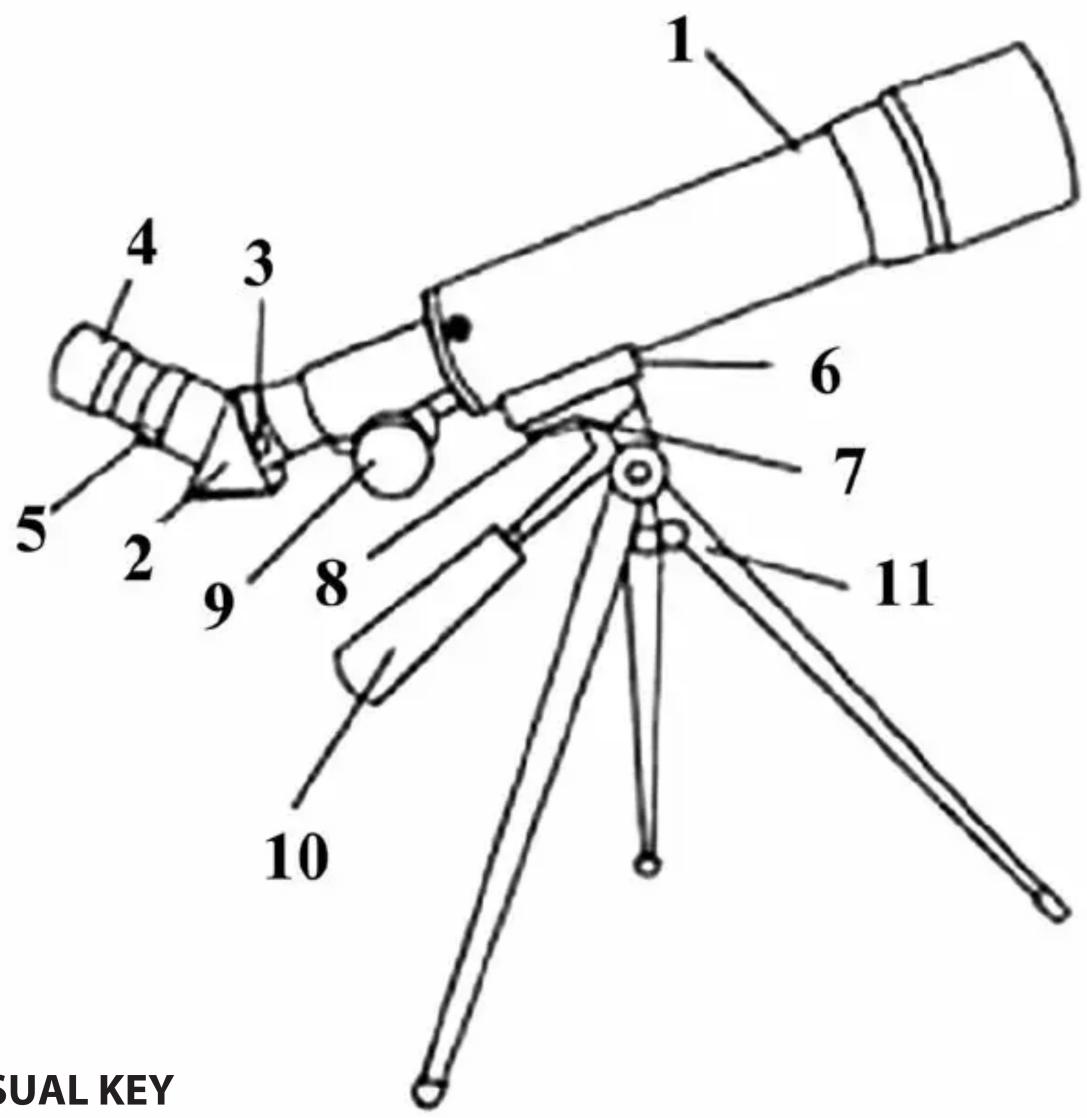

VISUAL KEY

1. Main Tube
2. Diagonal Prism
3. Diagonal Prism Holding Screw
4. Eyepiece Lens
5. Eyepiece Holding Screw
6. Tripod Holder
7. Tripod Platform
8. Tripod Securing Screw
9. Focus Wheel
10. Mount Adjustment Handle
11. Tripod Leg

mtel-50 Instruction Manual

ASSEMBLY

Take the tripod out of the pouch and extend the legs (11).

Put the tripod holder (6) of the main tube (1) on to the tripod platform (7) and tighten it together with the tripod securing screw (8), make sure the tube is placed in the right direction as shown in the Take the tripod out of the pouch and extend the legs (11).

Put the tripod holder (6) of the main tube (1) on to the tripod platform (7) and tighten it together with the tripod securing screw (8), make sure the tube is placed in the right direction as shown in the diagram.

Place the diagonal prism (2) to the tube (use the chrome end) and tighten with the holding screw (3). Place the eyepiece with the lowest magnification (K-20) into the prism and tighten the screw (5). Loosen the mount adjustment handle to adjust the direction where you want to focus, then adjust the focus wheel (9) to get a clear and sharp view.

MAGNIFICATION

Changing the eyepiece will change the power or magnification (see the EYEPIECE CHART ON NEXT PAGE).

Focus re-adjustment may be required.

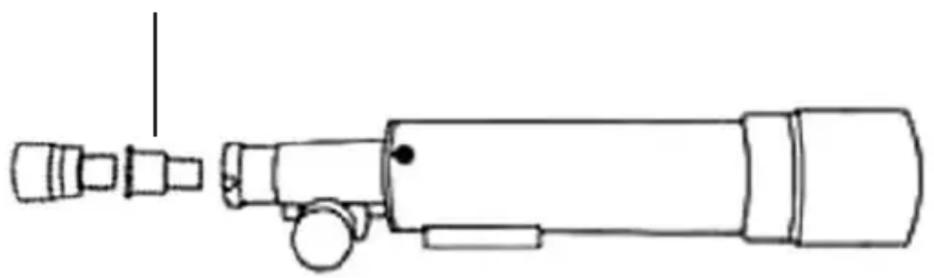

USE 2x BARLOW

Using the 2x Barlow will double the magnification or power.

The Barlow is placed between the telescope and the eyepiece.

Please note that the Barlow lens can not be used in conjunction with the diagonal prism. (see diagram below)

Line drawing of a mechanical device with multiple ports and a cylindrical body (no text or symbols)

EYEPIECE CHART AND THEORETICAL POWER LIMITS

Eyepiece Power Power with 2x Barlow

K-20 18x 36x

K-9 40x 80x

HOW TO CARE FOR YOUR TELESCOPE

Always keep your eyepiece lens in the pouch. Use lens cloth or soft and lintless cloth when cleaning or wiping the lenses. Never attempt to clean the telescope internally or take it apart.

Avoid sudden temperature fluctuations likely to cause any dampness in the air to condense on the telescope's lens.

If this phenomenon occurs, place the lens at a moderate distance away from a heat source and let the dampness evaporate away progressively.

Warning: To avoid any eye injury never look directly into another optical instrument through the telescope and never observe the sun with unprotected eyes!

This product is designed and intended for ages 13 years and older.
