Produkttyp2-Kanal Car Audio Verstärker
MarkeHifonics
ModellHF10WK
Kanäle2
Sicherung60 A Mini-ANL
Stromversorgung12 V DC (Fahrzeugbatterie)
EingangsanschlüsseRCA/Cinch
FernbedienungsanschlussREM (Steuerleitung)
Stromkabel (rot)5 m (mit Teilstück max. 30 cm)
Massekabel (rauchgrau)1 m
SicherungshalterIn der Nähe der Batterie (max. 30 cm)
EinbauhinweiseBatterie-Massekabel vor Installation abklemmen
SchutzfunktionenKurzschlussschutz, Verpolungsschutz
Zubehör enthaltenStromkabel, Massekabel, Sicherungshalter, Sicherung, Steuerleitung
Abmessungen (ca.)200 x 100 x 50 mm (geschätzt)
Gewicht (ca.)1,5 kg (geschätzt)
ReinigungMit trockenem Tuch abwischen
Ersatzsicherung60 A Mini-ANL (erhältlich im Fachhandel)
SicherheitshinweisKeine blanken Metallteile berühren
AnwendungCar Audio Systeme

Häufig gestellte Fragen - HF10WK Hifonics

Wie schließe ich den Verstärker HF10WK an?
Welche Sicherung benötigt der HF10WK?
Kann ich den Verstärker mit einem 4-Ohm-Lautsprecher betreiben?
Was ist die maximale Leistung des HF10WK?
Wie schließe ich die Steuerleitung (REM) an?
Wo sollte der Sicherungshalter platziert werden?
Was tun, wenn der Verstärker nicht einschaltet?
Ist der HF10WK für den Betrieb mit Subwoofern geeignet?
Wie lang sind die mitgelieferten Kabel?
Gibt es eine Garantie auf den HF10WK?

Benutzerfragen zu HF10WK Hifonics

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Audioverstärker kostenlos im PDF-Format! Finden Sie Ihr Handbuch HF10WK - Hifonics und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. HF10WK von der Marke Hifonics.

BEDIENUNGSANLEITUNG HF10WK Hifonics

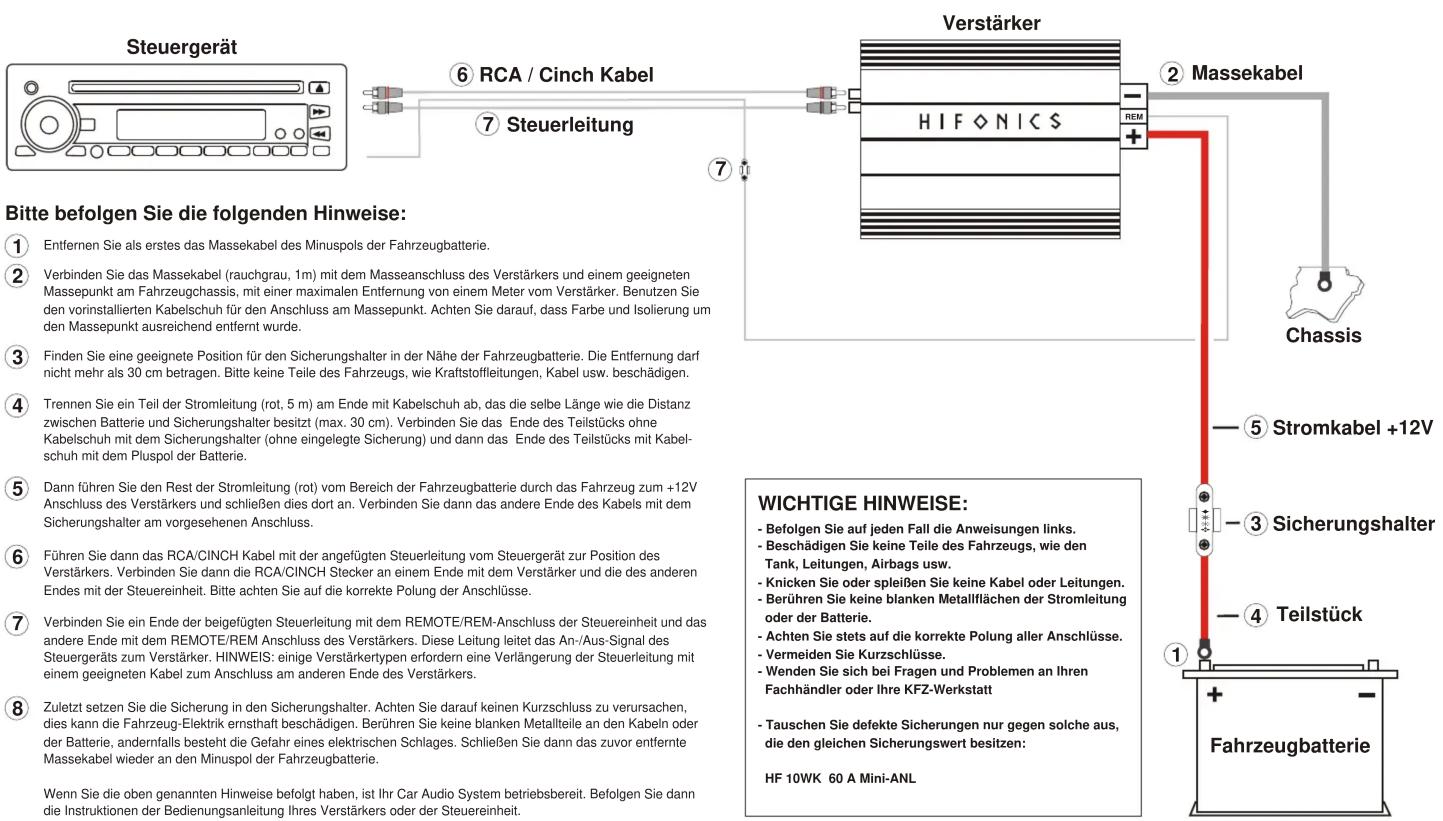

EINBAUANLEITUNG HF10WK 2-KANAL VERSTÄRKER
Steuergerät ⑥ RCA / Cinch Kabel ⑦ Steuerleitung Verstärker HIFONICS ② Massekabel CHASSIS ⑤ Stromkabel +12V ③ Sicherungshalter ④ Teilstück WICHTIGE HINWEISE: - Befolgen Sie auf jeden Fall die Anweisungen links. - Beschädigen Sie keine Teile des Fahrzeugs, wie den Tank, Leitungen, Airbags usw. - Knicken Sie oder spleißen Sie keine Kabel oder Leitungen. - Berühren Sie keine blanken Metallflächen der Stromleitung oder der Batterie. - Achten Sie stets auf die korrekte Polung aller Anschlüsse. - Vermeiden Sie Kurzschlüsse. - Wenden Sie sich bei Fragen und Problemen an Ihren Fachhändler oder Ihre KFZ-Werkstatt - Tauschen Sie defekte Sicherungen nur gegen solche aus, die den gleichen Sicherungswert besitzen: HF 10WK 60 A Mini-ANL Bitte befolgen Sie die folgenden Hinweise: ① Entfernen Sie als erstes das Massekabel des Minuspols der Fahrzeugbatterie. ② Verbinden Sie das Massekabel (rauchgrau, 1m) mit dem Masseanschluss des Verstärkers und einem geeigneten Massepunkt am Fahrzeugchassis, mit einer maximalen Entfernung von einem Meter vom Verstärker. Benutzen Sie den vorinstallierten Kabelschuh für den Anschluss am Massepunkt. Achten Sie darauf, dass Farbe und Isolierung um den Massepunkt ausreichend entfernt wurde. ③ Finden Sie eine geeignete Position für den Sicherungshalter in der Nähe der Fahrzeugbatterie. Die Entfernung darf nicht mehr als 30 cm betragen. Bitte keine Teile des Fahrzeugs, wie Kraftstoffleitungen, Kabel usw. beschädigen. ④ Trennen Sie ein Teil der Stromleitung (rot, 5 m) am Ende mit Kabelschuh ab, das die selbe Länge wie die Distan zwischen Batterie und Sicherungshalter besitzt (max. 30 cm). Verbinden Sie das Ende des Teilstücks ohne Kabelschuh mit dem Sicherungshalter (ohne eingelegte Sicherung) und dann das Ende des Teilstücks mit Kabelschuh mit dem Pluspol der Batterie. ⑤ Dann führen Sie den Rest der Stromleitung (rot) vom Bereich der Fahrzeugbatterie durch das Fahrzeug zum +12V Anschluss des Verstärkers und schließen dies dort an. Verbinden Sie dann das andere Ende des Kabels mit dem Sicherungshalter am vorgesehenen Anschluss. ⑥ Führen Sie dann das RCA/CINCH Kabel mit der angefügten Steuerleitung vom Steuergerät zur Position des Verstärkers. Verbinden Sie dann die RCA/CINCH Stecker an einem Ende mit dem Verstärker und die des anderen Endes mit der Steuereinheit. Bitte achten Sie auf die korrekte Polung der Anschlüsse. ⑦ Verbinden Sie ein Ende der beigefügten Steuerleitung mit dem REMOTE/REM-Anschluss der Steuereinheit und das andere Ende mit dem REMOTE/REM Anschluss des Verstärkers. Diese Leitung leitet das An-/Aus-Signal des Steuergeräts zum Verstärker. HINWEIS: einige Verstärkertypen erfordern eine Verlängerung der Steuerleitung mit einem geeigneten Kabel zum Anschluss am anderen Ende des Verstärkers. ⑧ Zuletzt setzen Sie die Sicherung in den Sicherungshalter. Achten Sie darauf keinen Kurzschuss zu verursachen, dies kann die Fahrzeug-Elektrik ernsthaft beschädigen. Berühren Sie keine blanken Metallteile an den Kabeln oder der Batterie, andernfalls besteht die Gefahr eines elektrischen Schlages. Schließen Sie dann das zuvor entfernte Massekabel wieder an den Minuspol der Fahrzeugbatterie. Wenn Sie die oben genannten Hinweise befolgt haben, ist Ihr Car Audio System betriebsbereit. Befolgen Sie dann die Instruktionen der Bedienungsanleitung Ihres Verstärkers oder der Steuereinheit.

Hifonics HF10WK - 2

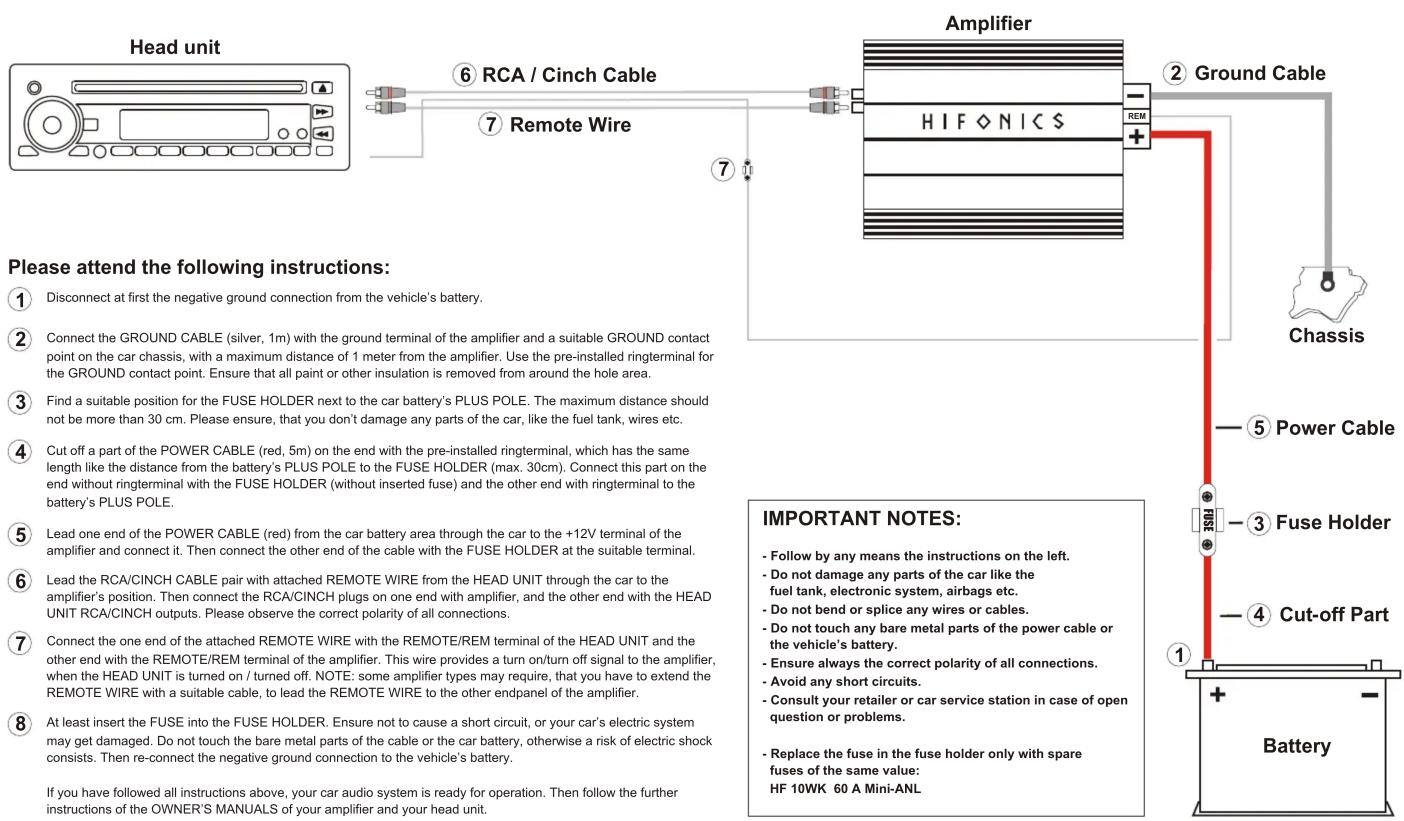

INSTALLATION GUIDE HF10WK CAR AUDIO AMPLIFIERS
Hifonics HF10WK - 3
