Produkttyp	Lautsprecher-System (Komponenten)
Marke	Hifonics
Modell	Titan TS6.2T
Kategorie	Auto-Lautsprecher
Tieftöner	16,5 cm (6,5 Zoll)
Hochtöner	2,5 cm (1 Zoll) Gewebekalotte
Frequenzweiche	Extern, 2-Wege
Impedanz	4 Ohm
Belastbarkeit (RMS)	60 Watt
Belastbarkeit (Max.)	120 Watt
Empfindlichkeit	90 dB
Frequenzgang	60 Hz – 20 kHz
Einbautiefe	ca. 60 mm
Montagedurchmesser	ca. 140 mm
Gewicht	ca. 1,5 kg
Material Membran	Polypropylen mit Gummisicke
Besondere Merkmale	Flexible Hochtöner-Montage (Standard- oder Aufbaugehäuse)
Zubehör	Frequenzweiche, Montagematerial, Kabel
Wartung	Mit trockenem, weichem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	Vor Bohren Hindernisse prüfen; Hochtöner nie ohne Frequenzweiche betreiben
Reparatur	Keine vom Benutzer reparierbaren Teile; Fachhändler kontaktieren
Hersteller	Audio Design GmbH, Am Breilingsweg 3, D-76709 Kronau, Deutschland
Garantie	2 Jahre (typisch)

Häufig gestellte Fragen - Titan TS6.2T Hifonics

Wie installiere ich die Hifonics Titan TS6.2T Lautsprecher?

Planen Sie die Position sorgfältig. Montieren Sie die Lautsprecher symmetrisch links und rechts. Überprüfen Sie vor dem Bohren, ob sich hinter der Montagefläche keine Kabel oder Bauteile befinden. Befestigen Sie die Lautsprecher fest in den vorgesehenen Öffnungen.

Wie schließe ich den Hochtöner an?

Verbinden Sie den roten Plusstecker und den schwarzen Minusstecker des Hochtöners mit den entsprechenden Kabeln der Frequenzweiche am Ausgang (OUTPUT).

Kann ich den Hochtöner ohne Frequenzweiche betreiben?

Nein, betreiben Sie den Hochtöner niemals ohne die mitgelieferte Kabel-Frequenzweiche. Dies könnte zu Schäden führen.

Welche Montagemöglichkeiten gibt es für den Hochtöner?

Der Hochtöner kann entweder mit dem Standardgehäuse oder dem Aufbaugehäuse montiert werden. Beide Varianten sind in der Anleitung beschrieben.

Wie verbinde ich die Frequenzweiche mit dem Verstärker?

Schließen Sie die Plus- und Minusanschlüsse des Lautsprecherausgangs Ihres Verstärkers an die entsprechenden Anschlüsse der Frequenzweiche am Eingang (INPUT) an. Wiederholen Sie den Vorgang für den anderen Kanal.

Was muss ich bei der Positionierung der Lautsprecher beachten?

Wählen Sie eine Position, die eine optimale Signalverteilung ohne Hindernisse wie Nackenstützen oder Sitze ermöglicht. Achten Sie auf symmetrische Montage, um eine gleichmäßige Klangbühne zu erhalten.

Wie reinige ich die Lautsprecher?

Reinigen Sie die Lautsprecher mit einem trockenen, weichen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasser, da dies die Membran beschädigen könnte.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: ein Paar Tieftöner, ein Paar Hochtöner, eine Frequenzweiche, Montagematerial und Kabel. Genaue Details entnehmen Sie bitte der Verpackung.

Kann ich die Lautsprecher selbst reparieren?

Es gibt keine vom Benutzer reparierbaren Teile. Wenden Sie sich bei Defekten an einen autorisierten Hifonics-Händler oder eine Fachwerkstatt.

Welche Garantie gilt für die Titan TS6.2T?

Es gilt die gesetzliche Gewährleistung von zwei Jahren. Darüber hinaus können je nach Händler zusätzliche Garantieleistungen bestehen. Bitte bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG Titan TS6.2T Hifonics

Der erste Schritt bei der Installation des Lautsprecher Systems sollte die sorgfältige Planung sein. Wählen Sie eine geeignete Stelle für den Einbau sorgfältig aus. Beachten Sie die folgenden Vorschläge, um das bestmögliche Resultat zu erreichen.

1. Wählen Sie für die Lautsprecher eine Position, bei der das Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei die Position der Fahrersitze, Nackenstützen und anderer Aufbauten im Innenraum des Autos.
2. Montieren Sie die Lautsprecher auf der linken bzw. rechten Seite in der gleichen Anordnung. Vermeiden Sie wenn möglich, dass ein Lautsprecher höher, tiefer, weiter weg oder näher wie der dazu gegenüberliegende Lautsprecher montiert wird.
3. Überprüfen Sie vor dem Bohren von Montagelöchern für die Lautsprecherkomponenten immer, was sich hinter der gewählten Montagefläche befindet. Bitte beschädigen Sie auf keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Benzintank oder andere Fahrzeugteile.
4. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einer vorgesehenen Lautsprecheröffnung eines Türpanel oder einer Heckablage fest montiert werden. Lücken oder lose Stellen zwischen Lautsprecherkorb und der Montagefläche sollten abgedämmt bzw. geschlossen werden.

MONTAGE DER HOCHTÖNER

A.) Einbau mit Standardgehäuse B.) Einbau mit Aufbaugehäuse

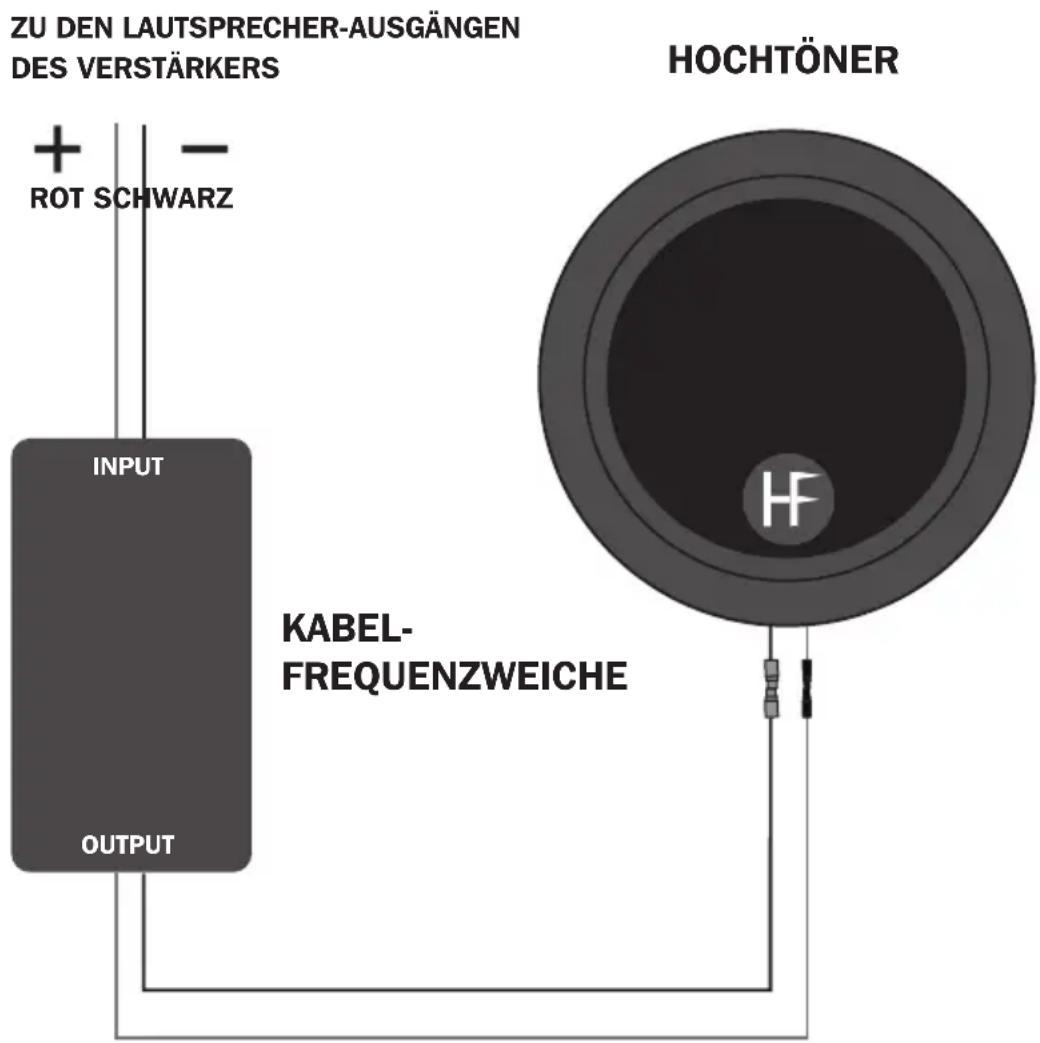

ANSCHLUSS DER HOCHTÖNER

- Verbinden Sie die Plus-Stecker ("rot") bzw. die Minus-Stecker ("schwarz") des Hochtöners mit den entsprechenden nicht belegten Kabeln der Kabel-Frequenzweiche, welche aus der mit "OUTPUT" markierten Stelle herausführen.

ANSCHLUSS DER KABEL-FREQUENZWEICHE

- Verbinden Sie die Plus-Anschlüsse (+") bzw. die Minus-Anschlüsse (−") des Lautsprecher-Ausgangs Ihres Verstärkers mit den entsprechenden Anschlüssen, die aus der mit "INPUT" markierten Stelle herausführen.

Wiederholen Sie beide Schritte für das Kanalpaar auf der anderen Fahrzeugseite.

WICHTIG: Betreiben Sie den Hochtöner niemals ohne die beiliegende Kabel-Frequenzweiche.
