BEDIENUNGSANLEITUNG SM 69 NEUMANN

1. Das Kondensator-Stereomikrofon USM 69 i
2. Richtcharakteristik-Umschaltung
3. Ausführungsformen und Beschaltung des Ausgangs
4. Mikrofonkabel
5. Stromversorgung
6. Betrieb an unsymmetrischen und mittengeerdeten Eingängen
7. Frequenzgänge und Polardiagramme
8. Technische Daten
9. Einige Hinweise zur Pflege von Mikrofonen
10. Zubehör

1. Das Kondensator-Stereomikrofon USM 69 i

Das Kondensator-Stereomikrofon USM 69 i ist ein ortsumschaltbares Studiomikrofon der Serie fet 80 für die stereophone Aufnahmetechnik. Seine akustischen Wandlereigenschaften gleichen denen des bekannten fernumschaltbaren Stereomikrofons SM 69 fet, dessen Kapselaufbau unverändert übernommen wurde.

Wie dieses Mikrofon besteht es aus dem Kapselkopf, in dem zwei getrennte, voneinander unabhängige Mikrofonkapseln mit Membranen aus goldbedampften Polyesterfolien angeordnet sind, und dem Verstärkerteil, der zwei voneinander unabhängige Mikrofonverstärker enthält. Beide Kapseln sind dicht übereinander angeordnet; das obere System kann gegenüber dem unteren um 270° verdreht werden. Dadurch ist es möglich, mit diesem Mikrofonaufnahmen nach dem Prinzip der Intensitäts-Stereophonie (MS und XY) zu machen. Bei derartigen Aufnahmen erzeugen aus verschiedenen Richtungen einwirkende Schallquellen in beiden Mikrofonkapseln nur Intensitäts-, nicht aber Laufzeitunterschiede, und es ist möglich, beide Signale für eine gute Einkanalwiedergabe zu addieren, ohne dass es zu Interferenzen kommt. Die auf dem unteren Kapselsystem angeordneten Farbpunkte können dabei als Orientierungshilfe für den Winkel dienen, um den das obere Kapselsystem gegenüber dem unteren verdreht wurde.

Table of Contents

Außer als Stereomikrofon lässt sich das USM 69 i auch überall verwenden, wo an einem Ort zwei Einkanal-Mikrofone benötigt werden oder wo für eine Einkanalaufnahme das zweite System als Reservemikrofon dienen soll.

Beide Mikrofonsysteme arbeiten unabhängig von einander. Sogar bei Erdschluss der Speisespannung in einem der Kanäle oder beim Kurzschluss eines Ausgangs arbeitet der zweite Mikrofonverstärker ungestört weiter.

Die Verstärker des USM 69 i sind trotz besonders geringen Eigenrauschens sehr weit aussteuerbar. Daher sind Aufnahmen sehr lauter Schallquellen in größerem Abstand wie auch im Nahbereich problemlos möglich.

Jeder Verstärker enthält ein aktives Filter, das unterhörfrequente Spannungen, wie sie durch Trittschall oder Wind entstehen können, sperrt und zugleich verhindert, dass die Ausgangstransformatoren durch diese – sonst unhörbaren – Schallanteile übersteuert werden.

Durch verschiedene Maßnahmen wurde dieses Mikrofon außer gegen parasitäre Wechselströme im Kabelschirm (sogenannte Brummschleifen usw.) auch gegen Störungen durch Rundfunk- und Fernsehsender sowie durch Radargeräte besonders störfest gemacht. Sollten unter extremen Bedingungen – meist infolge unzweckmäßiger Verkabelung – dennoch solche Störungen auftreten, fordern Sie bitte unser Informationsblatt 83218 an.

2. Richtcharakteristik-Umschaltung

Im Gegensatz zum SM 69 fet wird die Richtcharakteristik beider Kapseln mittels zweier Drehschalter im Mikrofon selbst umgeschaltet. Das Mikrofon benötigt daher kein spezielles Netz- oder sonstiges Anschlussgerät, sondern seine beiden Ausgänge können direkt auf alle für die P48-Phantomspeisung ausgelegten Anschlüsse geschaltet werden.

Außer den drei üblichen Richtcharakteristiken – Kugel, Niere, Acht – kann jede Kapsel auch auf die Zwischenstellungen „Hyperniere“ und „breite Niere“ geschaltet werden.

Die erforderlichen Kapselvorspannungen erzeugt ein eingebauter Gleichspannungswandler. Er arbeitet auch dann zuverlässig, wenn nur eines der beiden Systeme betrieben und angeschlossen wird. Obwohl dank seiner einfachen und betriebssicheren

Schaltung Ausfälle nicht zu befürchten sind, stellt eine Diodenschaltung im Mikrofon sicher, dass beide Systeme auch bei einem Versagen des Gleichspannungswandlers weiterarbeiten. Sie schalten sich dabei in die Richtcharakteristik „Niere“. Das Übertragungsmaß sinkt um ca. 3 dB.

3. Ausführungsformen und Beschaltung des Ausganges

Das Mikrofon kann in den folgenden Ausführungsformen geliefert werden:

USM 69 i....ni ....Best.-Nr. 006974 Standardausführung mit 5-poligem Switchcraft- Steckereinsatz und nickelmatter Oberfläche. Erforderliches Gegenstück: XLR5F.

Die Zuordnung der Mikrofonanschlüsse entspricht DIN EN 60268-12 bzw. IEC 60268-12.

System I:

Untere, nicht verdrehbare Kapsel, das Firmenschild kennzeichnet die Hauptempfangsrichtung, gelber (unterer) Charakteristikumschalter, Anschluss über Pin 2 (+) und 3.

System II:

Obere, verdrehbare Kapsel, ein Nippel auf dem unteren Ring der Kapsel kennzeichnet die Hauptempfangsrichtung, roter (oberer) Charakteristikumschalter, Anschluss über Pin 4 (+) und 5.

Hierbei kennzeichnet (+) die Polarität bei Druckanstieg vor der Membran. Pin 1: Gehäuse und O Volt.

USM 69 i mt ......sw ......Best.-Nr. 006976 Wie oben, jedoch mit dunkel mattierter Oberfläche.

4. Mikrofonkabel

Die höchste zulässige Kabellänge zwischen Mikrofon und Verstärker beträgt etwa 300 m. Bei größeren Kabellängen beeinflusst die Kabelkapazität den Frequenzgang und führt in Verbindung mit der Streuinduktivität des Mikrofonübertragers zunächst zu einem Anstieg am oberen Ende des Übertragungsbereiches.

Für das Mikrofon USM 69 i stehen folgende Kabel zur Verfügung:

IC 5 (10 m)......ni ......Best.-Nr. 006623 IC 5 mt (10 m)......sw ...... Best.-Nr. 006624 Mikrofonkabel mit Doppeldrallumspinnung als Abschirmung. ∅ 5 mm, Länge 10 m. XLR 5 Steckverbinder, schwarzmatt.

IC 6 (10 m)......ni ......Best.-Nr. 006621 IC 6 mt (10 m)......sw ......Best.-Nr. 006622 Kabel mit dreh- und schwenkbarem Stativgelenk für Mikrofone mit Gewindeanschluss, mit Doppeldrallumspinnung als Abschirmung. Der Gewindeanschluss hat 5/8"-27-Gang, mit Adapter für 1/2"- und 3/8"-Stative. ∅ 5 mm, Länge 10 m. XLR5-Verbinder.

AC 20 (1 m)......Best.-Nr. 006595

Y-Kabel mit einer 5-poligen XLR-Buchse und zwei 3-poligen XLR-Steckern, für die Verteilung von 2-kanaliger Modulation auf 2 Monokanäle, z. B. bei Verwendung des Speisegerätes BS 48 i-2.

Andere Kabellängen sind auf Wunsch lieferbar.

Das Mikrofon USM 69 i wird mit 48 V phantomgespeist (P48, IEC 1938).

Bei der Phantomspeisung fließt der Speisestrom vom positiven Pol der Spannungsquelle über die elektrische Mitte der beiden Modulationsadern zum Mikrofon. Er wird hierzu über zwei gleich große Widerstände beiden Tonadern gleichsinnig zugeführt. Die Rückleitung des Gleichstroms erfolgt über den Kabelschirm. Der Einfluss von Störspannungen, die der Speisegleichspannung überlagert sind, auf die Ausgangsspannung des Mikrofons wird dadurch um das Maß der Unsymmetriedämpfung herabgesetzt, bei Neumann-Mikrofonen um mehr als 60 dB. Mit der Phantomspeisung ist eine kompatible Anschlusstechnik möglich, weil zwischen beiden Modulationsadern keine Potential differenz besteht: Auf die Anschlussdosen können wahlweise auch dynamische Mikrofoneoder Bändchenmikrofone sowie die Modulationskabel röhrenbestückter Kondensator-Mikrofone geschaltet werden, ohne dass die Speisegleichspannung abgeschaltet werden muss.

5. Power Supply

5.1 Phantom Powering

The USM 69 i microphone operates on 48 volt phantom power (P48, IEC 1938).

5.2 Betrieb mit Netzgeräten

Für die Stromversorgung sind alle P48-Netzgeräte geeignet, die mindestens 2 mA je Kanal abgeben.

Das Neumann P48-Netzgerät hat die Bezeichnung N 248. Es ist zur Stromversorgung zweier Mono-Kondensatormikrofone oder eines Stereomikrofons mit 48 V ± 1 V, maximal 2 x 6 mA, geeignet (siehe auch Neumann-Druckschrift 68832: „48 V-Phantomspeisegeräte“).

Die Zuordnung der Mikrofonanschlüsse und die Polarität der Modulationsadern ist am Ausgang des Speisegerätes die gleiche wie am Mikrofon.

Das Netzgerät N 248 versorgt ein oder zwei Mikrofone mit 48 V-Phantomspeisung P48. Alle Anschlüsse mit XLR 3-Flanschdosen. Die Modulationsausgänge sind gleichspannungsfrei.

N 248 ......sw ......Best.-Nr. 008537

6. Betrieb an unsymmetrischen oder mittengeerdeten Eingängen

Das Netzgerät N 248 hat gleichspannungsfreie Ausgänge, so dass für den Anschluss an unsymmetrische Eingänge kein Übertrager erforderlich ist.

Beim USM 69 i sind jeweils Pin 2 und 4 die „heiße Phase“. Pin 3 und Pin 5 müssen für unsymmetrische Eingänge an Masse gelegt werden.

Bei vielen anderen als den o.g. Phantomspeisegeräten liegen nicht nur die Modulationsleitungen zum Mikrofon auf dem Potential der Speisespannung von +48 V, sondern auch die vom Speisegerät abgehenden Modulationsleitungen. Für die in der Studiotechnik allgemein üblichen symmetrischen und erdfreien Verstärker und Mischpulteingänge ist dies ohne Bedeutung. Dagegen wird die Speis-spannung beim Anschluss an einseitig oder mittengeerdete Verstärkereingänge kurzgeschlossen, und es ist kein Betrieb möglich. Dann bestehen folgende Lösungsmöglichkeiten:

a) In mittengeerdeten Geräten mit Ein gangsübertrager (z.B. einige NAGRA-Geräte) kann die betreffende Erdverbindung fast immer ohne Nachteile für die Funktion des Gerätes aufgetrennt werden.

b) In jede abgehende Modulationsleitung kann zur Abblockung der 48 V-Gleichspannung eine RC-Kombination eingefügt werden (siehe Abbildung 1 und Neumann-Information Nr. 84 221).

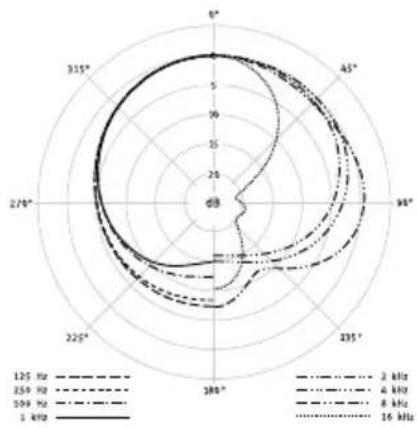

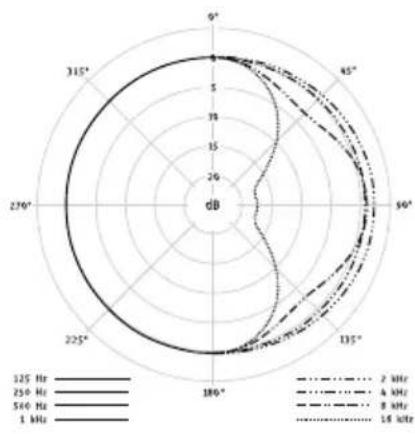

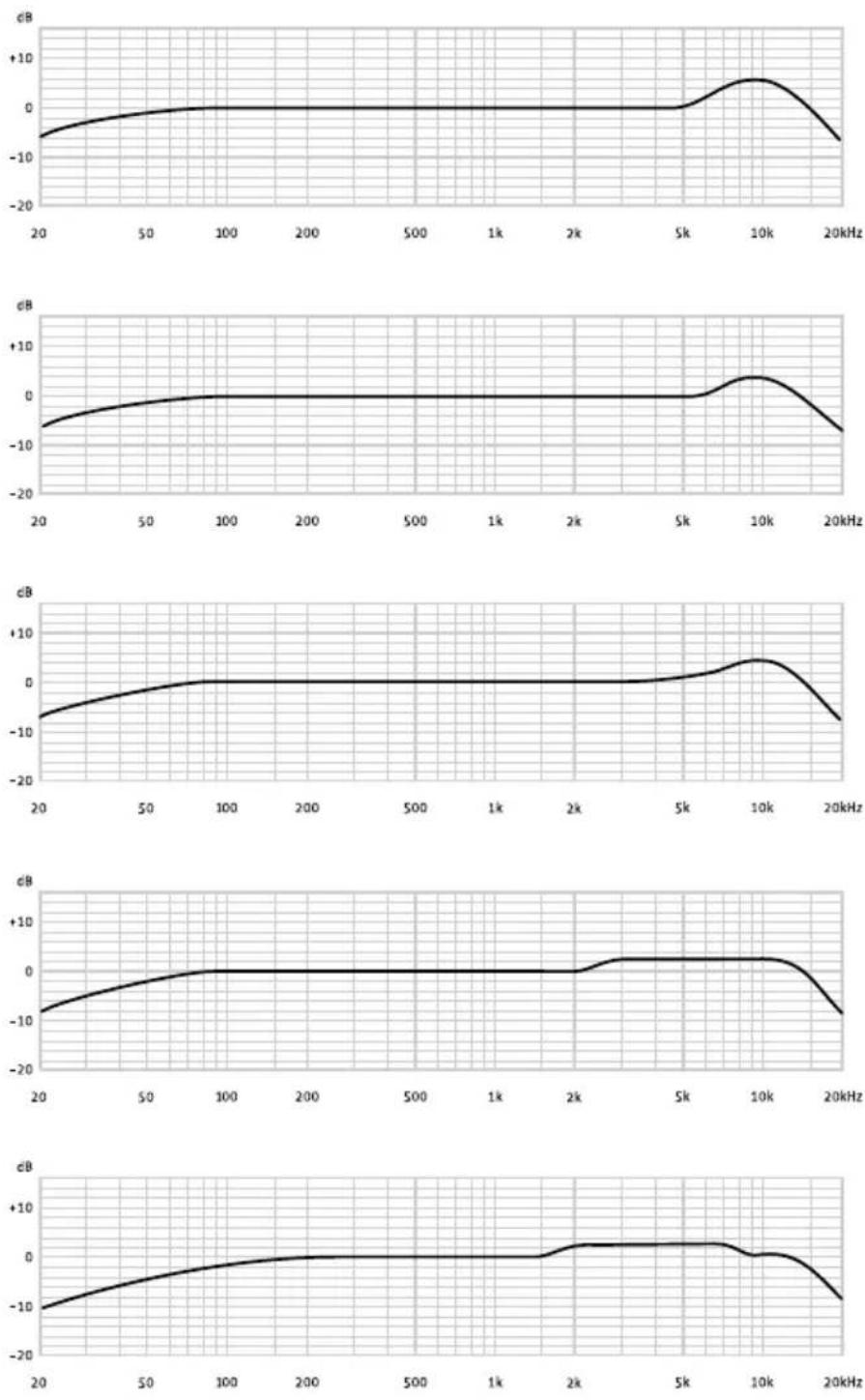

1. Frequenzgänge und Polardiagramm Frequency Responses and Polar Pattern


gemessen im freien Schallfeld nach IEC 60268-4, Toleranz ±2 dB measured in free-field conditions (IEC 60268-4), tolerance ±2 dB

Akust. Arbeitsweise .....Druckgradientenempfänger

Richtcharakteristik .....Kugel, breite Niere, Niere, Hyperniere, Acht

Übertragungsbereich 20 Hz...20 kHz

Feldübertragungs- faktor ^1) ....13 mV/Pa

Nennimpedanz 150 Ohm

Nennlastimpedanz 1000 Ohm

Geräuschpegelabstand ^2) , CCIR ^3) .....70 dB

Geräuschpegelabstand ^2) , A-bewertet ^3) ..... 81 dB

Ersatzgeräuschpegel, CCIR ^3) ..... 24 dB

Ersatzgeräuschpegel, A-bewertet ^3) ....13 dB-A

Grenzschalldruckpegel für 0,5 % Klirrfaktor ^4) .....132 dB

Max. Ausgangsspannung....3 dBu

Speisespannung ^5) 48 V ± 4 V

Stromaufnahme ^5) 2 x 0,7 mA

Erforderlicher Steckverbinder .... XLR 5F

Gewicht....510 g

Durchmesser.... 30 + 48 mm

Länge 293 mm

94 dB SPL ≧1 Pa = 10 μbar 0 dB ≧20 μPa

v: bei 1 kHz an 1 kOhm Nennlastimpedanz.

^29 bezogen auf 94 dB SPL

^29 nach IEC 60268-1; CCIR-Bewertung nach CCIR 468-3, Quasi-Spitzenwert; A-Bewertung nach IEC 61672-1, Effektivwert

4) Klirrfaktor des Mikrofonverstärkers bei einer Eingangsspannung, die der von der Kapsel beim entsprechenden Schalldruck abgegebenen Spannung entspricht.

^5) Phantomspeisung (P48, IEC 61938).

9. Einige Hinweise zur Pflege von Mikrofonen

Staubschutz verwenden: Mikrofone, die nicht im Einsatz sind, sollte man nicht auf dem Stativ einstauben lassen. Mit einem Staubschutzbeutel (nicht fusselnd) wird dies verhindert. Wird ein Mikrofon längere Zeit nicht verwendet, sollte es staubgeschützt bei normalem Umgebungsklima aufbewahrt werden.

Popschutz verwenden: Ein Popschutz hat nicht nur die Aufgabe, bei Gesangsaufnahmen die Entstehung von Poplauten zu verhindern. Er vermeidet auch effizient, dass sich von der Feuchtigkeit des Atems bis hin zu Essensresten unerwünschte Partikel auf der Membran ablagern.

Keine überalterten Windschutze verwenden: Auch Schaumstoff altert. Das Material kann brüchig und krümelig werden. Anstatt das Mikrofon zu schützen, kann er dann zur Verunreinigung der Mikrofonkapsel führen. Überalterte Windschutze also bitte entsorgen.

Funktionstest: Moderne Kondensatormikrofone nehmen durch lautes Ansprechen keinen Schaden. Zur Kontrolle, ob ein solches Mikrofon angeschlossen ist, sollte man es aber keinesfalls anpusten oder anpoppen, da dies einem akustischen Signal von mehr als 140 dB (!) entsprechen kann. Normale Sprache genügt zum Funktionstest völlig.

Selbsthilfe kann teuer sein! Leider kommt es doch vor, dass durch eine Selbstreparatur mehr beschädigt als behoben wird. Insbesondere das Reinigen verschmutzter Kapseln erfordert viel Erfahrung und die Hand eines Fachmanns. Der Lackschutz auf Platinen zeigt u.a. an, dass dort nicht gelötet werden darf. Einige Bauteile sind speziell selektiert und können nicht durch Material von der Stange ersetzt werden. Um unnötige Kosten zu vermeiden, empfiehlt sich die Einsendung an unsere Vertretungen oder an uns.

Inspektion durchführen lassen: Regelmäßiges Durchchecken des Mikrofonbestands, wie es einige Schauspielhäuser und Rundfunkanstalten praktizieren, kann bei der Früherkennung von Schäden helfen. Leichte Verschmutzungen lassen sich eher beseitigen, als eine untrennbar in die Membran eingebrannte Nikotinschicht. Insbesondere bei Mikrofonen im Verleih und in verunreinigenden Umgebungen empfiehlt sich die regelmäßige Kontrolle, deren Kosten im Vergleich zu einer aufwendigen Reparatur sehr gering sind.

Mikrofonneigevorrichtung

MNV 87 ......ni ......Best.-Nr. 006804 MNV 87 mt ......sw ......Best.-Nr. 006806

Die Neigevorrichtung besteht aus einer Kabelhalterung und einem drehbaren 1/2"-Gewindezapfen zum Anschluss an z.B. Stativgelenke. Das Kabel wird in die Halterung geklemmt und dort fixiert. Die Neigung des an seinem Kabel hängenden Mikrofons ist damit frei einstellbar.

Tisch- und Fußbodenständer

MF3......sw ...... Best.-Nr. 007321

Der Mikrofonfuß MF 3 ist ein Tischständer mit Eisenfuß, 1,6 kg schwer, Durchmesser 110 mm. Der Ständer ist schwarzmatt lackiert und steht gleitfest auf einer Moosgummischeibe. Ein umwendbarer Gewindezapfen und ein mitgeliefertes Reduzierstück ermöglichen die Verwendung für 1/2"- und 3/8"-Gewindeanschlüsse.

MF4......sw ...... Best.-Nr. 007337

Der Mikrofonfuß MF 4 ist ein Fußbodenständer aus Grauguss, ca. 2,6 kg schwer, ∅ 160 mm. Der Ständer ist schwarzmatt lackiert und steht gleitfest auf einem Gummiring. Ein umwendbarer Gewindezapfen und ein mitgeliefertes Reduzierstück ermöglichen die Verwendung für 1/2"- und 3/8"-Gewindeanschlüsse.

MF 5......gr ...... Best.-Nr. 008489

Der Mikrofonfuß MF 5 hat eine graue Soft-Touch Pulverbeschichtung und steht gleitfest und trittschalldämmend auf einem Gummiring. Der Stativanschluss hat ein 3/8"-Gewinde. Gewicht 2,7 kg, ∅ 250 mm.

STV 4 ......sw ...... Best.-Nr. 006190

STV 20 ......sw ......Best.-Nr. 006187

STV 40 ......sw ......Best.-Nr. 006188

STV 60 ......sw ......Best.-Nr. 006189

Die Stativverlängerungen STV ... werden zwischen Mikrofonständer (z.B. MF 4, MF 5) und Stativgelenk (z.B. SG 21 bk) geschraubt.

Die STV ... haben eine Länge von 40, 200, 400 oder 600 mm. ∅ 19 mm.

10. Accessories\*)

Auditorium Hanger

MNV 87 .....ni ..... Cat. No. 006804 MNV 87 mt .....blk ..... Cat. No. 006806

Popschirme bieten einen sehr wirksamen Schutz vor den sogenannten Popgeräuschen. Sie bestehen aus einem runden, dünnen Rahmen, der beidseitig mit schwarzer Gaze bespannt ist.

Popschirme sind an einem etwa 30 cm langen Schwanenhals montiert. Eine Klammer mit einer Rändelschraube an dessen Ende dient der Befestigung am Mikrofonstativ.

PS 15 ......sw ......Best.-Nr. 008472

Der Rahmendurchmesser beträgt 13 cm.

PS 20a ......sw ...... Best.-Nr. 008488

Der Rahmendurchmesser beträgt 20 cm.

Schaumstoffwindschutz

WS 69......sw ......Best.-Nr. 006750

Windschutz für USM 69 i und SM 69 fet. Dämpfung des Windgeräusches 20 dB. Dämpfung bei 15 kHz 3 dB. ∅ 45 mm, Länge 70 mm. Farbe schwarz.

*) Weitere Artikel sind im Katalog „Zubehör“ beschrieben.
