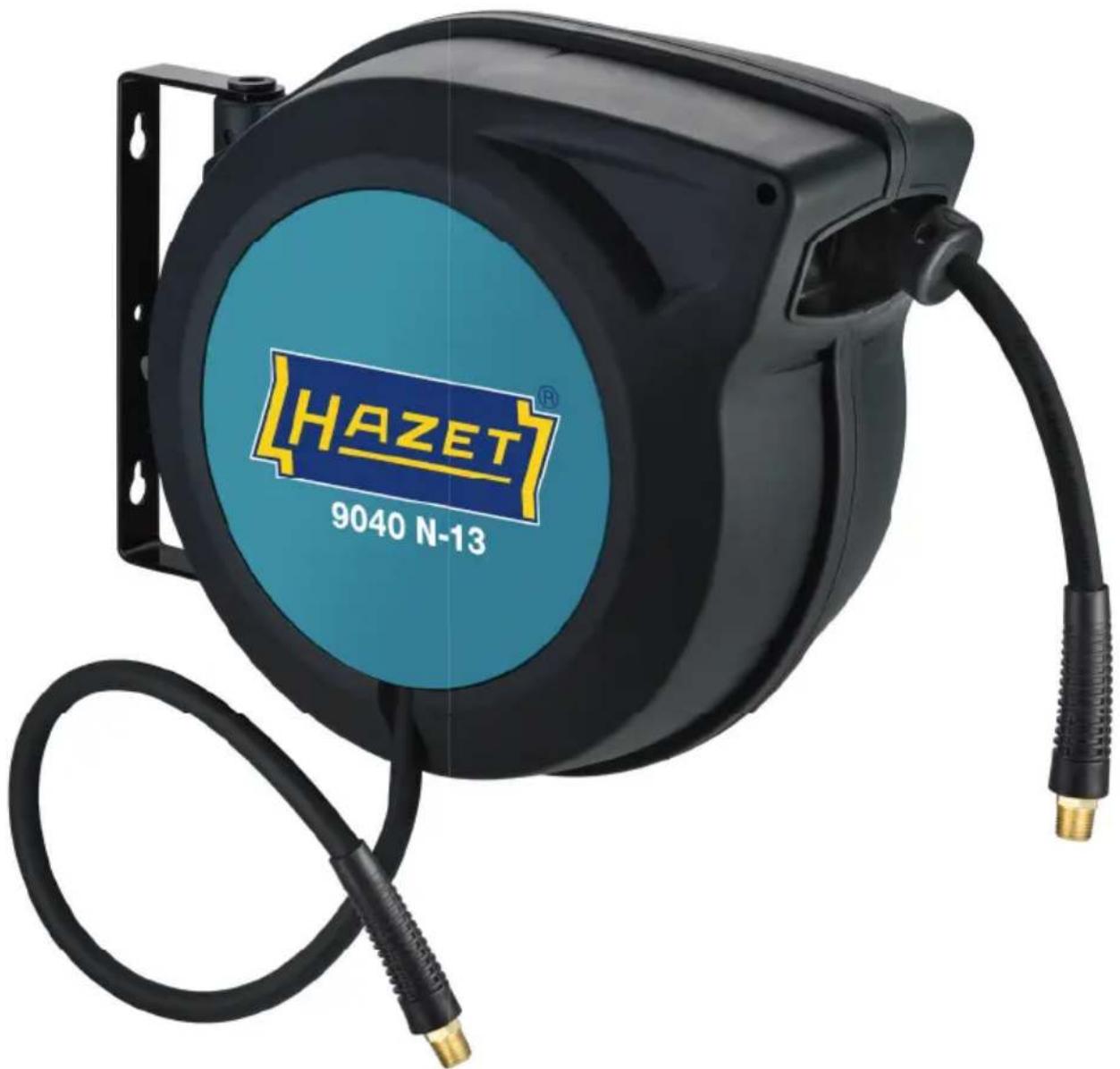

9040N-13 - Gartenschlauch Hazet - Kostenlose Bedienungsanleitung

Produkttyp	Gartenschlauchaufroller
Marke	Hazet
Modell	9040N-13
Schlauchlänge	15 + 1 m
Anschlussschlauchlänge	1 m
Schlauchdurchmesser	13 mm (1/2 Zoll)
Maximaler Betriebsdruck	20 bar
Ausgangsgewinde	20,96 mm (1/2 Zoll)
Gewicht	9,5 kg
Temperaturbereich	-40 °C bis +80 °C
Schlauchmaterial	Schwarzer Hybridpolymer
Gehäusematerial	Spezialkunststoff
Haltebügel	Metall, schwenkbar, Befestigungsabstand 186 mm
Einzug	Gebremst mit Aufrollführung
Arretiervorrichtung	An jedem beliebigen Punkt arretierbar
Rote Markierung	Ca. 1 m vor Schlauchende
Reinigung	Mit HAZET Reinigungstüchern 9040 N-01/5
Sicherheitshinweis	Nicht für entzündliche Gase geeignet
Sicherheitshinweis	Sicherheitsvorrichtungen nicht entfernen oder verändern
Anwendung	Druckluft oder Kaltwasser

Häufig gestellte Fragen - 9040N-13 Hazet

Wie wird der Schlauchaufroller montiert?

Der Aufroller kann an der Wand oder Decke montiert werden. Der schwenkbare Haltebügel aus Metall ermöglicht eine individuelle Montage. Der Bohrlöcher-Abstand beträgt 186 mm; eine Bohrschablone befindet sich auf der Verpackung.

Welche maximale Länge kann der Schlauch ausgezogen werden?

Die Schlauchlänge beträgt 15 m plus 1 m Anschlussschlauch, insgesamt also 16 m. Kurz vor dem Ende (ca. 1 m) befindet sich eine rote Markierung, die das Ende anzeigt.

Für welche Medien ist der Schlauch geeignet?

Der schwarze Hybridpolymer-Schlauch ist geeignet für Druckluft oder Kaltwasser. Nicht für entzündliche Gase verwenden!

Wie funktioniert der Einzug?

Der Einzug erfolgt gebremst und mit einer Aufrollführung, die den Schlauch gleichmäßig ins Gehäuse führt. Der Schlauch wird langsam und kontrolliert eingezogen.

Kann der Schlauch auf halber Länge arretiert werden?

Ja, die Arretiervorrichtung ermöglicht es, den Schlauch an jedem beliebigen Punkt zu stoppen und zu fixieren.

Welcher maximale Druck ist zulässig?

Der maximale Betriebsdruck beträgt 20 bar.

In welchem Temperaturbereich kann der Schlauch verwendet werden?

Der Temperaturbereich liegt zwischen -40 °C und +80 °C.

Wie wird der Schlauchaufroller gereinigt?

Rollen Sie den Schlauch komplett ab und reinigen Sie ihn mit einem Reinigungstuch. Verwenden Sie dazu die HAZET Reinigungstücher 9040 N-01/5. Danach den Schlauch wieder komplett einziehen.

Was bedeutet die rote Markierung am Schlauch?

Die rote Markierung zeigt an, dass nur noch ca. 1 m Schlauch abrollbar ist. Stoppen Sie den Auszug, um Schäden zu vermeiden.

Welches Gewinde hat der Anschluss?

Das Ausgangsgewinde hat einen Durchmesser von 20,96 mm (1/2 Zoll).

BEDIENUNGSANLEITUNG 9040N-13 Hazet

• Hochwertiges, geschlossenes Spezialkunststoffgehäuse mit schwenkbarem Haltebügel aus Metall zur individuellen Montage am Arbeitsplatz.
• Schwarzer Hybrid Polymer-Schlauch mit 13 mm (1/2)
  • Geeignet für Druckluft oder Kaltwasser

Achtung: Nicht für entzündliche Gase geeignet!

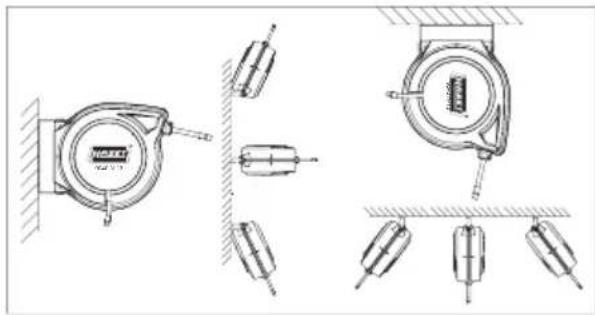

Wand- und Deckenmontage

Achtung: Die eingebauten Sicherheitsvorrichtungen dürfen auf keinen Fall entfernt, verändert oder umgangen werden!

Achtung: Nicht für entzündliche Gase geeignet!

Einzug: .... Langsam gebremster Einzug Arretiervorrichtung: .... an jedem beliebigen Punk! Bohrlochabstand-Haltebugel: 186 mm mit Bohrschablone auf Verpackung

Anwendung:

• Einzug: Der Einzug des Schlauchaufrollers erfolgt gebremst und mit einer Aufrollführung.
  Diese bewirkt, dass der Schlauch immer gleichmäßig und sauber ins Gehäuse geführt wird.
• Abrollen: Der Schlauchaufroller verfügt über eine Arretiervorrichtung. Diese ermöglicht es Ihnen an jeder gewünschten Stelle den Auszug zu stoppen. Kurz vor dem Erreichen des Schlauchendes befindet sich eine rote Markierung. Wenn Sie diese sehen, sollten Sie das Abrollen beenden, um Beschädigungen zu vermeiden. Ab der roten Markierung, können Sie den Schlauch noch ca. 1m abrollen.

Hinweis: Achten Sie bitte auf einen geraden Auszug des Schlauches.

Beide Mechanismen benötigen regelmäßige Pflege und müssen gereinigt werden. Hierzu empfehlen wir im Rahmen der Werkzeugpflege den Einsatz der HAZET Reinigungstücher 9040 N-01/5. Verschmutzungen führen zu Ausfällen und zu Störungen des Einzuges und der Arretiervorrichtung führen. Rollen Sie den Schlauch komplett ab und reinigen Sie den Schlauch mit einem Reinigungstuch. Danach lassen Sie den Schlauch wieder komplett ins Gehäuse gleiten.

HAZETNo	Schlauch-lange	Anschluss-schlauch-Länge	Schwarzer Hybrid Polymer-Schlauch	Max. Betriebs-Druck	Ausgangs-Gewinde	-	Temperatur-bereich
9040 N-13	15 +1 m	1	13	20 bar	20.96 mm (1/2")	9,5 kg	-40° / + 80° C

Application Note

Air Hose Reel

9040 N-13
