BEDIENUNGSANLEITUNG UFO 844 KATHREIN

■ 4fach-IP-Streamer Multi-DVB – DVB-IPTV
■ IP-Streamer mit 4fach-Multistandard-Frontend DVB-S(2)/-T(2)/-C
■ Wandelt Multistandard-Eingangssignale in 4 x MPTS oder 32 x SPTS
■ Flexibler Basisband-Datenaustausch mit Nachbarmodulen wie z. B. UFZ 896 zur Entschlüsselung
■ Vier Sat-ZF-/Ter.-/Kabel-Eingänge mit DiSEqC™1.0-Funktionalität für Sat-Multischalter flexibel auf vier Frontends verteilbar
■ Umfangreiche Basisband-Signalverarbeitung mit z. B. erweiterter Programmfilter-Funktionalität
■ Hohe Energieeffizienz, Leistungsaufnahme: Typ. 9 W an 12 V

Lieferumfang

• UFO844
  • Anwendungshinweis UFO 844

Hinweis: Die aktuelle Version des Anwendungshinweises zum UFO 844 finden Sie auf der Kathrein-Homepage: www.kathrein-ds.com

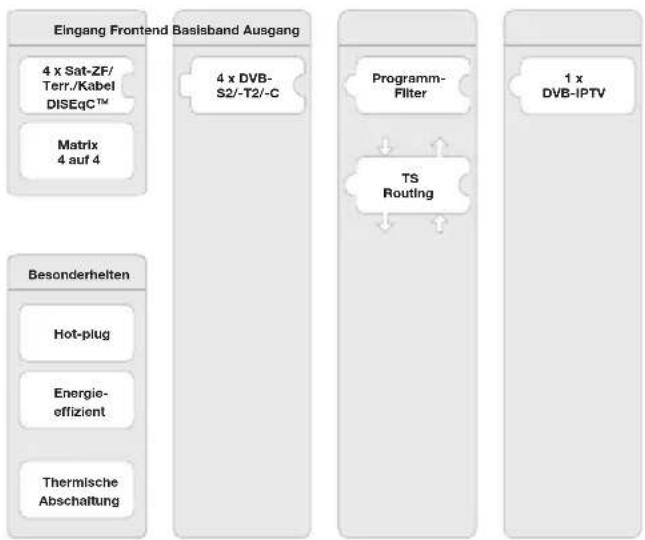

Funktionsblöcke

Technische Daten

Eingänge
Sat-ZF/Terr./Kabel-Eingang 4 x F-Connector, 75 Ω
Entkopplung dB >25
Rückflussdämpfung dB Typ. 10
DiSEqCTM1.0 Vert./Horiz., Low/High; Sat.-Pos. (A/B/C/D)
Umschaltung Ebenen V/kHz 14/18, 0/22
Fernspeisestrom mA Max. 60 (je Eingang)
Frontend
DVB-S/-S2/-T/-T2/-C 4 x
Frequenzraster MHz 1
Eingangspegelbereich dBμV		60 ... 100
Zulässige Pegeldifferenz	dB	20
Demodulation DVB-S
Standard		EN 300 421
Frequenzbereich	MHz	950 ... 2150
Eingangssymbolrate QPSK	MS/s	1 ... 45
Code-Rate (Viterbi)		1/2, 2/3, 3/4, 5/6, 7/8
Roll off	%	20/25/35
AFC-Regelbereich MHz		±5
Demodulation DVB-S2
Standard		EN 302 307, TR 102-376
Eingangssymbolrate QPSK	MS/s	1 ... 45
Code-Rate (LDPC)		1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Eingangssymbolrate 8PSK	MS/s	1 ... 45
Code-Rate (LDPC)		3/5, 2/3, 3/4, 5/6, 8/9, 9/10
Roll off	%	20/25/35
Demodulation DVB-T (COFDM)
Standard		EN 300744, NorDig Unified 2.2.1, D-Book 7.0, Supports all C.R, G.I, LP and HP streams
Frequenzbereich	MHz	50,5–858
Guardintervall		1/4, 1/8, 1/16, 1/32
FEC		1/2, 2/3, 3/4, 5/6, 7/8
FFT-Mode		2k, 8k
Bandbreite MHz 6, 7, 8
Konstellation QPSK, 16 QAM, 64 QAM
Demodulation DVB-T2 (COFDM)
Standard		EN 302755-V1.31, DVB-T2 Lite compliant, Single and multiple PLP-Support, NorDig Unified 2.2.1, D-Book 7.0
Guardintervall 1/128, 1/32, 1/16, 19/256, 1/8	19/128, 1/4
FEC 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
FFT-Mode 1k, 2k, 4k, 8k, 16k, 32k
Bandbreite MHz 1,7/5/6/7/8
Konstellation QPSK, 16 QAM, 64 QAM, 256 QAM
Demodulation DVB-C
Standard EN 300429/ITU J.83 Annex	A/C
Frequenzbereich MHz 48–858
Eingangssymbolrate MS/s 1–7,2
Konstellation 4/16/32/64/128/256 QAM
MPEG-TS-Prozessor
Programmfilter
PID-Filter
PSI-/SI-Bearbeitung PCR-Korrektur, CAT
Stuffing		Automatisch
Ausgang
IP-Ausgang		1 GB Ethernet, 1000BaseT
Protokoll		IPv4, UDP/RTP, SAP
Übertragungsart		Unicast/Multicast
Transportstrom		32 x SPTS/4 x MPTS
Max. Ausgangsdatenrate pro MPTS	Mbit/s	60
Systemdaten
Leistungsaufnahme	W	Typ. 9 W an 12 V
Temperaturbereich	°C	-20 ... +50
Schutzabschaltung	°C	>70
Abmessungen (H x B x T)	mm	265 x 36 x 220
Gewicht	kg	1,1

Einrichtung

Schieben Sie den UFO 844 in einen beliebigen freien Steckplatz. Falls Basisband-Daten mit einem anderen Modul (z. B. UFZ 896) ausgetauscht werden sollen, muss der UFO 844 rechts oder links davon angeordnet werden. Achten Sie darauf, dass der UFO 844 vollständig eingeschoben ist und damit der Kontakt zur Backplane hergestellt ist (die Frontplatte des UFO 844 liegt an der Front der Basiseinheit an). Fixieren Sie die beiden Rändelschrauben oben und unten (Torx-Schrauben). Der UFO 844 wird von der UFX 800 automatisch erkannt. Sobald der UFO 844 den ordnungsgemäßen Betriebszustand erreicht hat, leuchtet die grüne LED dauerhaft. Alle weiteren Bedienungshinweise finden Sie in der Bedienungsanleitung in der Management-Software USW 800.

Sicherheitshinweise

WARNUNG HEISSE OBERFLÄCHEN NICHT BERÜHREN

Im Fehlerfall kann es vorkommen, dass der Kühlkörper des UFO 844 Temperaturen von über 70°C erreicht. In diesem Fall schaltet sich die Anlage normalerweise selbstständig ab. Beim Umgang mit der Anlage unter solchen Bedingungen ist entsprechende Vorsicht geboten.

Beim Einsatz von UFOcompact plus®-Anlagen in öffentlich zugänglichen Räumen ist die Anlage mit dem Frontdeckel zu verschließen.

Bedienung

Die Bedienung des UFO 844 erfolgt über die graphische Benutzeroberfläche der Management-Software USW 800; die integrierte Bedienungsanleitung beschreibt auch die Konfiguration aller UFOcompact plus®-Module inkl. des UFO 844. Alle weiteren Einstellanweisungen entnehmen Sie bitte ebenfalls der integrierten Bedienungsanleitung der USW 800.

Hinweis: Die aktuelle Version der USW 800 und ihrer Bedienungsanleitung stehen kostenfrei auf der Kathrein-Homepage „www.kathrein-ds.com“ zum Download bereit.
