MSIS-TV - Nicht kategorisiert Gembird - Kostenlose Bedienungsanleitung

Produkttyp	Überspannungsschutz mit TV-Schutz
Modell	MSIS-TV
Marke	Gembird
Betriebsspannung	220 - 230 V AC, 50 - 60 Hz
Maximaler Laststrom	10 A
Arbeitstemperaturbereich	+10 °C bis +40 °C
Abmessungen (ohne Kabel)	95 mm x 85 mm x 70 mm
Kippschalter	Ein/Aus mit Kontrollleuchte und automatischer Stromkreisunterbrecher
Leuchtanzeigen	Grüne "OK"- und rote "Wrong"-Anzeige zur Verdrahtungsprüfung
Kindersicherung	Ja, in der Steckdose integriert
TV-Schutz	Koaxialanschluss 75 Ω mit Stecker und Buchse
Überspannungsschutz	Ja, mit automatischer Abschaltung
Fehlererkennung	Falsche Verdrahtung und Erdungsprobleme
Lieferumfang	MSIS-Gerät, Bedienungsanleitung
Garantie	36 Monate
CE-Konformität	Ja (2006/95/EC, 93/68/EEC, 2004/108/EC)
Versicherungsschutz	Bis zu 20.000 € durch Allianz (ausgenommen USA/Kanada)

Häufig gestellte Fragen - MSIS-TV Gembird

Wie schließe ich das Gembird MSIS-TV an?

Stellen Sie den Kippschalter auf OFF, stecken Sie den MSIS-Stecker in eine DIN 49440 Steckdose. Leuchten beide Anzeigen auf, drehen Sie den Stecker um 180°.

Was bedeuten die Leuchtanzeigen OK und WRONG?

Die grüne OK-Anzeige zeigt korrekte Verdrahtung an, die rote WRONG-Anzeige weist auf falsche Verdrahtung oder Erdungsprobleme hin.

Wie schalte ich das Gerät ein?

Drücken Sie den Kippschalter auf RESET. Die Kontrollleuchte leuchtet auf und das Gerät ist betriebsbereit.

Was tun, wenn der Schalter gelegentlich ausgeht?

Dies deutet auf eine Überlastung hin. Reduzieren Sie die angeschlossene Last und schalten Sie das Gerät erneut ein.

Kann ich den TV-Schutz auch ohne Überspannungsschutz nutzen?

Ja, der Schutz der Geräte-Eingänge ist unabhängig von der Stellung des Kippschalters. TV-Antennenkabel können direkt angeschlossen werden.

Welche Steckdose wird benötigt?

Eine DIN 49440 Steckdose mit 220-230 V AC, 50-60 Hz und einer Absicherung von mindestens 10 A.

Wie fordere ich die Versicherung im Schadensfall?

Melden Sie den Schaden innerhalb von 10 Tagen bei der Allianz (Herr Mutsch, Tel: [phone], E-Mail: [e-mail]). Bewahren Sie Kaufbeleg und defekte Geräte auf.

Welche Garantie gilt für das MSIS-TV?

Es gilt eine Garantie von 36 Monaten ab Verkaufsdatum. Voraussetzung ist der Original-Kaufbeleg.

Kann ich mehrere Geräte anschließen?

Das MSIS-TV hat nur einen Steckplatz. Für mehrere Geräte verwenden Sie eine Mehrfachsteckdose oder das Modell MSIS-4 mit mehreren Anschlüssen.

Ist das Gerät für den Außenbereich geeignet?

Nein, der Betrieb ist nur im Innenbereich bei Temperaturen zwischen +10 °C und +40 °C vorgesehen.

BEDIENUNGSANLEITUNG MSIS-TV Gembird

GEMBIRD® Deutschland

Wir haben alle Anstrengungen unternommen, um • sicherzustellen, dass alle Informationen in diesem Handbuch richtig und komplett sind. Für Fehler oder fehlende Informationen übernehmen wir jedoch keine Haftung. Gembird behält sich das Recht vor, Spezifikationen von Hardware und So ohne vorherige Ankündigung vorzunehmen.

Dieses Handbuch sowie Teile davon darf ohne vor-• herige Genehmigung durch Gembird Electronics Ltd. in keiner Form vervielfältigt, übermittelt oder in andere Sprachen übersetzt werden.

Gembird Electronics übernimmt keine Gewährleistung für Schäden, die durch Fehlfunktionen des Gerätes oder, Fehlfunktionen anderer Geräte oder durch Fehlbedienungen durch den Benutzer hervorgerufen werden.

Gembird® ist eine registrierte Handelsmarke von GMB Tech (Holland) bv. Andere Namen oder Produkte können registrierte Handelsmarken der jeweiligen Besitzer sein. Copyright © 2007 Gembird Electronics Ltd. All rights reserved

I. Lieferumfang

Vielen Dank für den Erwerb des Überspannungsschutzes SilverShield MSIS-4/-TV von GEMBIRD.

Lieferumfang:

Bedienungsanleitung•

MSIS Gerät•

2. Allgemeine Angaben

MSIS-4 und MSIS-TV sind kompakte Steckdosen mit einem Steckplatz.

Optionaler TV-Schutz (MSIS-TV)•

Optionaler F-Anschluss-Schutz (MSIS-4)/SAT-TV

Absicherung

3. Anforderungen

Netzsteckdose•

Betriebsspannung 220-230 V AC \~ 50 - 60 Hz•

Betriebsstrom mehr als 10 A•

4. Eigenschaften

Kippschalter und automatische Unterbrechung des Stromkreislaufs bei Überspannung

Erkennen von falscher Verdrahtung bzw. von Er-•dungsproblemen der Wandsteckdose

Steckdose mit Kindersicherung•

5 Installationsanweisungen

5.1 Verbinden der MSIS mit dem Stromnetz

Vergewissern Sie sich, dass der Kippschalter auf die • Position „OFF“ eingestellt ist.

- Um die MSIS mit dem Stromnetz zu verbinden, stecken Sie den MSIS-Stecker in eine DIN 49 440 Steckdose.

Hinweis: Leuchten beide Leuchtanzeigen “WRONG” • und “OK” auf, so weist dies darauf hin, dass eine falsche Verdrahtung an Ihrer Steckdose vorhanden ist.

Sie können dies beheben, in dem Sie die MSIS aus der Steckdose heraus nehmen und diese um 180° drehen. Um die richtige Verdrahtung zu signalisieren, leuchten beide Leuchtanzeigen nun nicht mehr auf. Das Gerät funktioniert allerdings in beiden Fällen einwandfrei.

5.2 Verbinden elektrischer Geräte mit der MSIS Stecken Sie den Stecker der Endgeräte direkt in den • Steckplatz der MSIS. Verbinden Sie die Antennenkabel der Endgeräte mit • den zusätzlichen Buchsen (Kabel optional):

o MSIS-4: Koaxialkabel 75 Ω mit F-Aschlüssen
o MSIS-TV: Koaxialkabel 75 Ω mit Stecker und Buchse

5.3 Ein-/Ausschalten der MSIS

Die Netzspannung der MSIS-Steckdose wird durch den Kippschalter, der mit einer Kontrollleuchte und einem automatischen Stromkreisunterbrecher ausgestattet ist, gesteuert.

o „RESET“: Die MSIS ist in Betrieb.
o „OFF“: Die MSIS ist ausgeschaltet.

Hinweis:

Der Schutz der Geräte-Eingänge ist unabhängig von der Stellung des Kippschalters.

1. Kontrollleuchten der MSIS

OK WRONG Beschreibung
leuchtet nicht	leuchtet nicht	Richtige Verdrahtung Ihrer Steckdose, Schalterstellung „OFF“: Gerät ist nicht betriebsbereit
leuchtet	leuchtet nicht	Richtige Verdrahtung Ihrer Steckdose, Schalterstellung „RESET“: Gerät ist betriebsbereit
leuchtet nicht	leuchtet Falsche Verdrahtung Ihrer Steck-dose, Schalterstellung „RESET“: Gerät ist betriebsbereit
leuchtet	leuchtet Falsche Verdrahtung Ihrer Steck-dose, Schalterstellung „OFF“: Gerät ist nicht betriebsbereit

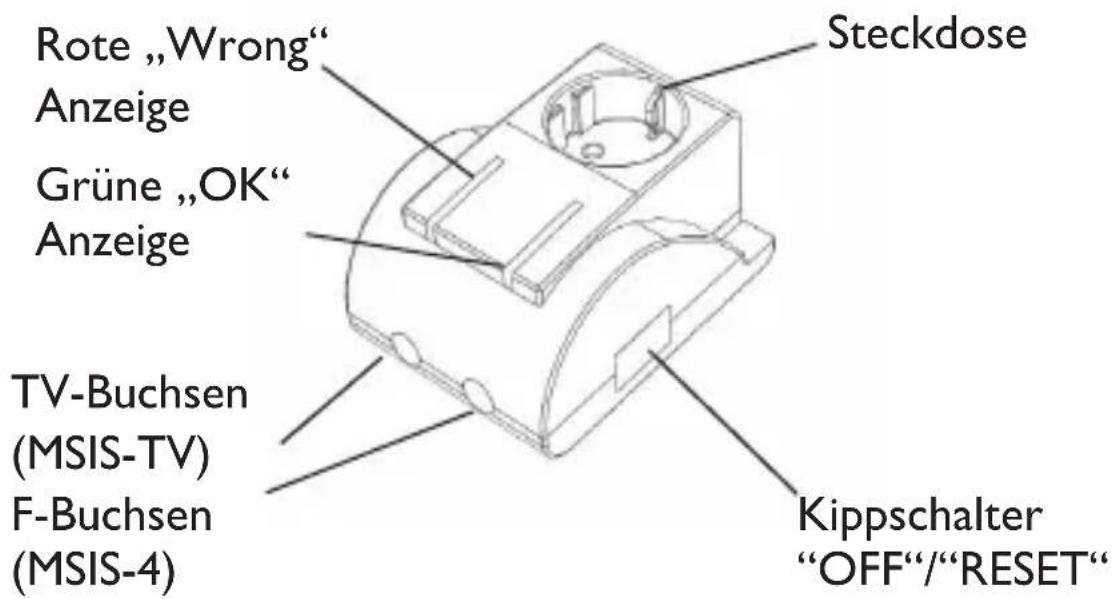

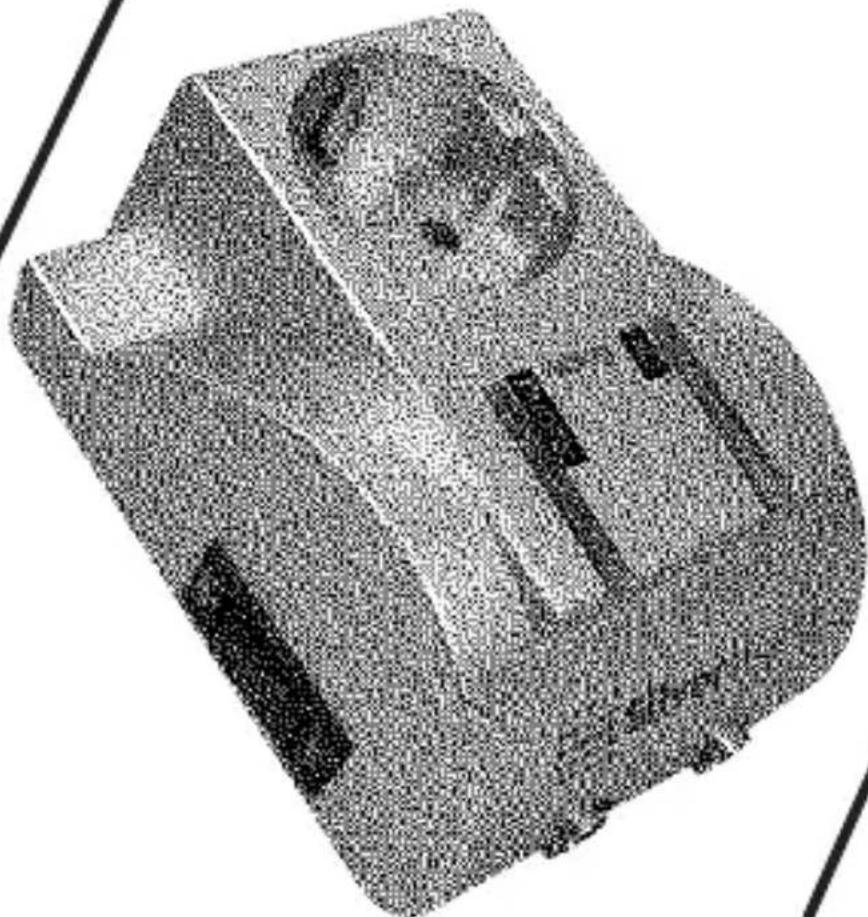

7. MSIS Anzeigen und Bedienelemente

8. Technische Angaben

• Betriebsspannung: 220-230 V, 50-60 Hz
• Maximaler Laststrom: 10 A
• Arbeitstemperaturbereich: +10°C bis +40°C
- Maße: 95 mm x 85 mm x 70 mm (ohne Kabel)

9. Fehlerbehebung

Die folgende Tabelle beschreibt mögliche Probleme und deren Lösungen:

Problem Möglicher Grund und	Lösung
Der Schalter geht gelegentlich aus. Überlastung. Reduzieren Sie die Last und schalten Sie das Gerät ein.

Extra-Versicherungsschutz für GEMBIRD Stromschutzartikel

Mit den Stromschutzartikeln von GEMBIRD werden elektrische Geräte gegen Schäden geschützt, die durch Spannungsspitzen im Stromnetz verursacht werden können. Um Ihnen noch mehr Sicherheit zu geben, bietet GEMBIRD einen Extra-Versicherungsschutz für den Fall der Fälle an:

Die Versicherung bietet Deckung bis zu einem Höchstbetrag von 20.000 Euro für alle Schäden, die an den während der Lebensdauer des GEMBIRD Stromschutzartikels angeschlossenen Geräten durch Spannungsspitzen oder Blitzschlag verursacht wurden. Die Versicherung gilt für alle GEMBIRD Stromschutzartikel. Sie gilt weltweit mit Ausnahme der USA und Kanada.

Was müssen Sie im Schadensfall tun?

Sie müssen als Nachweis des erstmaligen Käufers den Kaufbeleg vorlegen. Sie müssen bis zur vollständigen Regulierung die defekten Geräte und den GEMBIRD Stromschutzartikel aufbewahren. Im Einzelfall findet seitens des Versicherungsträgers eine Überprüfung der defekten Geräte statt. Sie müssen innerhalb von 10 Tagen ab dem Datum des vermeintlichen Schadens diesen bei dem Versicherungsträger melden. Die Regulierung des Schadens geschieht ausschließlich über den Versicherungsträger.

Wo können Sie einen vermeintlichen Schaden melden?

Rufen Sie im Falle eines Schadens innerhalb von 10 Tagen bei dem Versicherungsansprechpartner an oder senden Sie ein Fax oder eine E-Mail.

Ihr Ansprechpartner (Allianz-Versicherung) im Schadensfall:

Herr Mutsch

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Garantieerklärung

Die Garantie beträgt 36 Monate ab Verkaufsdatum an • den Endverbraucher. Das Kaufdatum und der Gerätetyp sind durch eine maschinell erstellte Kaufquittung zu belegen. Bitte bewahren Sie Ihren Kaufbeleg daher für die Dauer der Garantie auf, da er Voraussetzung für eine eventuelle Reklamation ist.

Innerhalb der Garantiezeit werden alle Mängel wahl-•weise durch den Hersteller entweder durch Instandsetzung, Austausch mangelhafter Teile oder im Austausch behoben. Die Ausführung der Garantieleistung bewirkt weder eine Verlängerung noch einen Neubeginn der Garantiezeit.

Eine Garantieleistung entfällt für Schäden oder Mängel • die durch unsachgemäße Handhabung oder durch äußere Einwirkung (Sturz, Schlag, Wasser, Staub, Verschmutzung oder Bruch) herbeigeführt wurden. Verschleißteile (z.B. Akkus) sind von der Garantie ausgenommen.

CE-Konformitätserklärung

Das Produkt MSIS-4/-TV wurde getestet und entspricht den wesentlichen Schutzanforderungen gemäß Richtlinie des Rates in Annäherung an die Gesetze der Mitgliedstaaten bezüglich der EMV-Produktstandards 2006/95/EC; 93/68/EEC und 2004/108/EC.
