Produkttyp	Solarmodul (polykristallin)
Modell	36-4450 (30 W)
Marke	Clas Ohlson
Maximale Leistung	30 W
Maximale Spannung (Vmp)	17,2 V
Maximale Stromstärke (Imp)	1,74 A
Leerlaufspannung (Voc)	21,6 V
Kurzschlussstrom (Isc)	1,98 A
Maximale Systemspannung	600 V
Zellentyp	Polykristallin
Maße (L x B x H)	ca. 550 x 500 x 30 mm
Gewicht	ca. 4,5 kg
Ausrichtung	Süden, Neigung 30–40° (Sommer), 0–20° (Winter)
Montage	Auf ebener Fläche, horizontal oder vertikal, Anschlussbox oben
Anschlusskabel	UV-beständig, 1,5–4 mm², je nach Kabellänge
Schutz vor Korrosion	Anschlüsse mit Vaseline schmieren
Verwendung	Mit Laderegler an Akkusystem
Verschaltung	Seriell oder parallel für 12 V oder 24 V
Reinigung	Mit Wasser und weichem Tuch, keine aggressiven Reiniger
Sicherheitshinweis	Vor Montage abdecken, Kurzschluss vermeiden
Entsorgung	Gemäß lokalen Bestimmungen

Häufig gestellte Fragen - 36-4450 Clas Ohlson

Wie reinige ich das Solarmodul?

Reinigen Sie das Modul mit klarem Wasser und einem weichen Tuch oder Schwamm. Verwenden Sie keine aggressiven Reinigungsmittel oder kratzende Gegenstände.

Kann ich das Modul selbst installieren?

Ja, bei einfachen Anlagen ist die Installation möglich. Beachten Sie jedoch die Sicherheitshinweise: Modul abdecken, Kurzschlüsse vermeiden und nur mit zugelassenem Kabel arbeiten.

Wie schließe ich mehrere Module an?

Für ein 12-V-System schalten Sie die Module parallel (Plus an Plus, Minus an Minus). Für ein 24-V-System schalten Sie sie seriell (Plus an Minus des nächsten Moduls).

Was tun bei schlechtem Wetter?

Das Modul erzeugt auch bei bewölktem Himmel Strom, jedoch mit reduzierter Leistung. Bei Schnee kann die Schneedecke abgetragen werden, sofern das Modul zugänglich ist.

Wie schütze ich das Modul vor Korrosion?

Schmieren Sie die Kabelanschlüsse und Schraubblöcke mit Vaseline oder einem ähnlichen Korrosionsschutzmittel, besonders in Meeresnähe.

Welche Kabelquerschnitte sind zu empfehlen?

Verwenden Sie UV-beständige Kabel mit einem Querschnitt von 1,5–4 mm², abhängig von der Kabellänge und Modulleistung.

Darf ich das Solarmodul bohren oder schweißen?

Nein, bohren oder schweißen Sie nicht am Rahmen, da dies die Struktur beschädigen kann. Verwenden Sie vorhandene Befestigungspunkte.

Wie finde ich den optimalen Neigungswinkel?

Im Sommer beträgt der optimale Winkel 30–40°, im Winter 0–20°. Richten Sie das Modul nach Süden aus für maximale Sonneneinstrahlung.

Ist das Modul für 12-V- oder 24-V-Systeme geeignet?

Ja, das Modul kann in 12-V-Systemen (parallel) und 24-V-Systemen (seriell) verwendet werden. Ein Laderegler wird empfohlen.

Was mache ich, wenn das Modul defekt ist?

Wenden Sie sich an den Clas Ohlson Kundenservice. Eigenmächtige Reparaturen sind nicht gestattet. Das Modul enthält keine vom Benutzer zu wartenden Teile.

BEDIENUNGSANLEITUNG 36-4450 Clas Ohlson

Art. Nr. 36-4450 Modell 30 W

36-4451 80 W

Vor Inbetriebnahme die komplete Bedienungsanleitung durchlesen und aufbewahren, Irrümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen fort sich unser Kundeenservice über eine Kontaktaufnahme (Kontakt seine Rückseite).

Produktbeschreibung

Das Solarmodulin polykristalline Zellen, die elektrischen Strom erzeugen, wenn die Zellen dem Licht ausgesetzt werden.

Montage

Hinwels:

Wird das Solammodu Licht oder Sonnerschein ausgesetzt. Führen der Verbindungsbrücke in der Anschlussbox Strom. Dies bitte besonders beachten, wenn mehrere Solammodu mitinander verbunden werden. Um bei der Montage und beim Anschluss der Mocule Kurzsonlöse zu vermeiden, das Solammodu wenden oder abdecken, so dass es bei Arbeiten mit dem Stromanschluss nicht mit Sonnenlicht in Kontakt kommt. Abdeckung erst nach Erfügelstellung aller Anschluss entfierten.

• Das Modul immer auf einer ebenen, gersden Fläche montieren. Das Modul nicht biegen oder wirden.
• Nemas versuchen, das Solamodul zu öffnen oder ausenander zu nehmen.
• Bohnen oder Schweißen am Rahmen nach Möglichkeit vermeiden.
• Kein sützes Metallwerkzeug oder andere Dinge benutzen, mit denen das Modul beschrädigt werden kann.
• Das Modul horizonte oder vertikal mit der Anschussoox nach oben montieren. Für optimals Leistung das Solarmocoul in Südlage mit einer Nagung von 30-40° (Sommen) bzw. 0-20F (Winter anordingen. Im Sachan wird die Leistung des Solarmocoul erheblich reduziert. Für die Montage einen Platz mit so wenig schatenverfahren Objekten wie möglen wählen. Das Solarmocoul so montoren, dass die Luft frei um das Modul Zulkuloran kann. Ebolatshachrauber zur Bofostigung aus Modus verwenden. Zur einzelcher Montage amöferen wir das Staat für Solarmocoul 36-4480 von Olas Ohlson zu verwenden.

Anschluss

30 W

Ein geeignetes Kabel verwenden, vorzugsweise UV beständig, 1,5 4 mm² abhängig von Kabollange und Modurgröße. Die Anschluss box durch I.osen der Schrauben und Anheben der Andeckung ömen. Das Kabel durch die Kabelverschraubung zeigen. Die Polaritätskennzeichnung am Verbindungsblock aorgällig kontrollieren. Plus- und Minuskabel an Verbindungsblock anschließen.

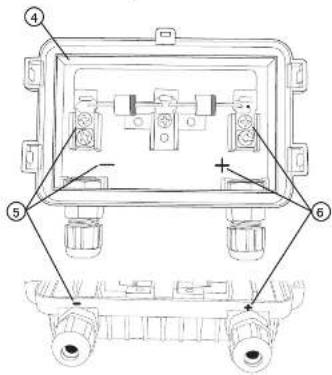

1. Anschlussbox 30 W
2. Minusmarkierung und Anschluss
3. Pusmarkierung und Anschluss

80 W

Ein geeignetes Kabel verwenden, vorzugawass UV-beständig, 1,5-4 mm² abhängig von Kabelänge und Modulgröße. Die Anschluss box durch vorsichtiges Auskarten der Speren in der Abdeckung mit dem Schraubendreher öffnen.

Das Kabel durch die Kabelverschrausungen zichen. Die Polaritätskennzeichnung am Verbindungsblock sorgfällig kontrollieren. Plus- und Minuskabel anschließen. Auch die Polaritätskennzeichnung an den Kapeldurchführungen an der Anschussbox beachten.

1. Anschlussopox 80 W

2. Minusmarkierung und Anschluss

3. Pusmarkierung und Anschluss

Hinweis:

Kabel und Schraublock zum Schutz vor Koroson mit Vaseline oder Ähnlichem schmieren. Sicherstellen, dass das Kabel zugentlastet ist. Der Verschuss des Anschlusblocka ordentlich schließen, damit Feuchtigkeit nicht cündringen kann. Wird das Solammocul in Meerensäne montiert und ist Satzwasser ausgesetzt, ist es besonders wichtig, die Anlage vor eindingender Feuchtigkeit zu schützen, um Koroson zu vermöden.

Das Solamodul sollte über einen Regler an ein Akkusystem ange- achlasen werden. Siere Sortiment von Clas Ohlson.

Solarmodule können auch serfell und parallel verschaltet werden.
Verbindungsbeispiel für 12- oder 24-Volt-System

Zur Verbindung von 2 Solar moduren in einem 12-Volt-System: Parallel verschaltete Module durch Anschluss Plus mit Plus oder Minus mit Minus.

Zur Verbindung von 2 Solar moduren in einem 24 Vol. System: Plus des einen Moduls an Minus des anderen Modula anschließen.

Hinweise zur Entsorgung

Elite das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunen Entsorgungsbetrieben ermittlich.

Technische Daten

Modell SY - 30 W SY - 80 W

Zellentyp	Polykristalln	Polykristalln
Maximalleistung	30 W	80 W
Maximalspannung	17,2 V	17,2 V
Maximale Stromstärke	1,74 A	4,55 A
Leerlaufspannung	21,6 V	21,6 V
Kurzschlussstrom	1,98 A	5,29 A
Max. Systemspannung	600 V	600 V
Größe (L x B x H)	5 × 10 × 5 × 10 × 30	8 × 10 × 6 × 10 × 30

Hinweis: Die Solarmodule tragan eine individuale Kennzeichnungsnummer. Messdaten können vom Beispiel oben abweichen.
