BEDIENUNGSANLEITUNG TD-405BP Edimax

• Zertifiziert für Thunderbolt™ 4: Zuverlässige Qualität und Leistung dank der Intel ® Goshen Ridge -Lösung
• Plug-and-Play-fähige 5-in-1- Konnektivität: Ausgestattet mit einem Thunderbolt™ 4/USB4 Upstream-USB-C-Anschluss, drei Thunderbolt™ 4/USB4 Downstream-USB-C-Anschlüssen und einem USB3.2 Gen2 USB-A-Anschluss
• Superschnelle Geschwindigkeit: Übertragungen mit bis zu 40 Gbit/s zwischen USB-C-Geräten vom Typ Thunderbolt™ 4 oder 3
• Smarte Stromaufladung: Bietet eine sichere und smarte dynamische Energieversorgung und lädt USB - Stromübertragungsgeräte mit insgesamt bis zu 85 W auf
• Ultimatives 8K- & Triple-4K UHD- Display: Unterstützt einzelne Displays vom Typ 8K, Dual-4K oder Triple -4K-UHD sowie den DisplayPort Alternative Mode
• Hochgradige Kompatibilität: Mit der neuesten Thunderbolt™ 4-Technologie und abwärtskompatibel mit Thunderbolt 3, 2, USB-C 3.2, 3.1 und 2.0
• Flexible Daisy-Chain: Bis zu 6 Thunderbolt 3-Geräte anschließbar
• Schlankes, modernes und robustes Aluminiumgehäuse

ÜBERSICHT

Die EDIMAX TD-405BP Thunderbolt™ 4-zertifizierte Mini-Dockingstation wird von der neuesten Thunderbolt™ 4-Technologie mit dem Intel® Goshen Ridge-Controller angetrieben und wurde entwickelt, um Ihre Produktivität zu steigern. Mit superschneller Geschwindigkeit von bis zu 40 Gbit/s für anspruchsvolle, hochproduktive Daten-, Video- und Audioübertragung und ultimativem Triple-4K-, Dual-4K- oder Single-8K-UHD-Display bietet das TD-405BP eine intelligente dynamische Leistung, die bis zu 85 W liefert.

Dieses vielseitige Plug-and-Play-5-in-1-Gerät ist nicht nur für Thunderbolt™ 4 / USB4-Benutzer, sondern auch abwärtskompatibel mit Thunderbolt™ 3 und USB 3.2/3.1/3.0/2.0, außerdem ist es Plug-and-Play-fähig sowohl Windows- als auch Mac-Systeme. Mit den Daisy-Chain-Funktionen kann das TD-405BP bis zu 6 Thunderbolt™ 4- oder Thunderbolt™ 3-Geräte verbinden. Es gibt auch kreativen Profis und Spielern die Möglichkeit, die Herausforderungen bei der Übertragung von Daten, Videos und Audio, denen sie während eines Produktionsfortschritts begegnen, effektiv zu bewältigen.

Thunderbolt™ 4-zertifiziert | Intel Goshen Ridge -Lösung

Die TD-405BP nutzt die Flexibilität der Intel® Goshen Ridge-Lösung und passt sich sofort und automatisch an die Fähigkeiten Ihres Computers an, unabhängig davon, ob Sie die Station mit einem Thunderbolt™ 4-, Thunderbolt™ 3- oder USB-C-Computer verwenden.

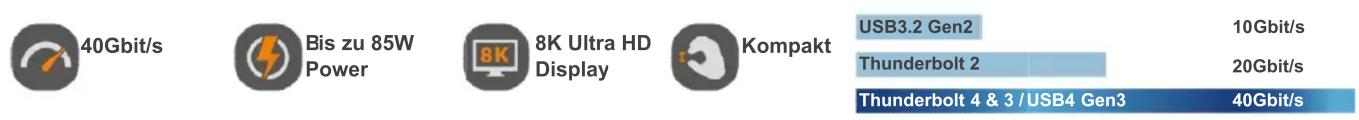

Superschnelle Geschwindigkeit | Übertragen Sie bis zu 40 Gbit/s

Neben Thunderbolt™ 4- oder Thunderbolt™ 3-Geräten unterstützt die Mini-Dockingstation TD-405BP Daten-, Audio- und Videoübertragungen mit einer erstaunlichen und superschnellen Geschwindigkeit von bis zu 40 Gbit/s. Übertragen von Filmen, Musikbibliotheken und Fernsehsendungen in Sekunden. Sie ist ideal zum Bearbeiten oder Speichern von hochauflösenden Fotos, zum Erstellen von 3D-Modellen für die Erstellung von Videospielen und zur Bearbeitung von HD-Videos.

Intelligentes Aufladen mit Strom | Leistung liefern bis zu 85 W

Die TD-405BP versorgt und lädt Ihre Thunderbolt™ 4- oder Thunderbolt™ 3- und USB-C-Geräte sicher und intelligent über das Thunderbolt™-Kabel. Diese kompakte Dockingstation unterstützt das Smart-Power-Design mit dynamischer Leistungsabgabe vom 100-W-Netzteil (PSU) an mit Strom versorgte Geräte mit bis zu max. 85 W entsprechend der Leistungsaufnahme der angeschlossenen Geräte aus den Upstream- (max. 60 W) und

Downstream-Ports.

Ultimative HD-Videoanzeige | Triple-4K-, Dual-4K- oder Single-8K-Display

Mit der Thunderbolt™ 4- und DisplayPort Multi-Stream Transport (MST)-Technologie kann die TD-405BP authentisches Audio in hoher Qualität und kristallklares Video auf einem Triple-4K-, Dual-4k-Display oder einem Single-8K-Display über das Thunderbolt™ 4- oder Thunderbolt™ 3-Kabel übertragen. Die TD-405BP unterstützt ein 8K-Display mit 30 Bit bei 60 Hz, ein 4K-Display mit 30 Bit bei 120 Hz, zwei 4K-Displays mit jeweils 30 Bit bei 60 Hz und drei 4K-Displays, darunter zwei 30-Bit bei 60 Hz und ein 30-Bit bei 30 Hz. Die Mini-Dockingstation TD-405BP unterstützt alternativ den DisplayPort Mode zum Anschluss von Videoquellen (z. B. PCs, Blu-Ray-Player Fernseher, Projektoren usw.)

Breite 5-in-1-Kompatibilität | Abwärtskompatibel

Ausgestattet mit einem ThunderboltTM 4 USB4-Upstream-USB-C-Port, drei ThunderboltTM 4 USB4-Downstream-USB-C-Ports und einem USB3.2 Gen2 USB-A-Port ist die TD-405BP auch abwärtskompatibel mit ThunderboltTM 3, 2 und USB3.2 /3.1/3.0/2.0 und liefert Geschwindigkeiten von bis zu 10 Gbit/s für Thunderbolt 2/USB3.2, bis zu 5 Gbit/s für USB3.0 und 480 Mbit/s für USB2.0-Geräte, löst das Auswahlproblem perfekt.

Flexible Daisy-Chain | Verbindung von bis zu 6 Geräte

Mit der ThunderboltTM 4 Daisy-Chain-Technologie kann die TD-405BP bis zu 6 ThunderboltTM 4 oder 3 USB-C-fähige Geräte anschließen, darunter Hubs, Dockingstationen, Monitore, PCs, externe Grafikkarten, SSD-Laufwerke, Displays usw., was Flexibilität bei der Übertragurg für größere Videos und Dateien bietet.

ANWENDUNGSDIAGRAMM

Haupt-Chip Intel® Goshen Ridge ThunderboltTM 4 Controller
Schnittstelle	Fronttafel:1 x ThunderboltTM 4 USB-C-Upstream-Port1 x USB3.2 Gen2 Type-A-Downstream-PortRückseite:3 x ThunderboltTM 4 USB-C-Downstream-Port für Daisy-Chain ThunderboltTM 4- oder 3-Geräte mit bis zu 6 Stufen1 x Netzbuchse
Spannungseingang	100W, DC 20V/5A
Spannungsausgang	Insgesamt maximal 85 W für alle Upstream- und Downstream-Ports
Gehäuse	Aluminiumgehäuse
Abmessungen	124 x 74 x 13mm (LxBxH)
Gewicht	165 g

LEISTUNG

Datenübertragungsgeschwindigkeit	Bis zu 40 Gbit/sThunderbolt 4 oder 3: Bis zu 40 Gbit/sUSB 4: Bis zu 40 Gbit/sUSB 3.2 Gen2/USB 3.1: Bis zu 10 Gbit/sUSB 2.0:Bis zu 480 Mbit/s
Stromübertragung	Bis zu max. 85 WThunderboltTM 4 Upstream-USB-C-Port zum Aufladen des Systems: Bis zu maximal 60 W, 20 V/5 A (5 V/9 V/15 V/20 V)ThunderboltTM 4 Downstream-USB-C-Port für Bus-gespeiste Geräte: 15 WUSB3.2 Gen2 Downstream-Typ-A-Port für Stromübertragung: 900 mA (unterstützt BC1.2 (5 V/1 A) und Apple Charge 2.1A))Priorität der Stromübertragung: Downstream USB-C, USB-A, dann Upstream USB-C
Video/Audio	DisplayPort Alternate Mode (DP Alt Mode)DisplayPort Multi-Stream Transport (MST)Ein 8K-Display (7680 x 4320) mit 30 Bit @ 60Hz (mit ThunderboltTM 4 kompatibel und der Quellcomputer muss DisplayPort 1.3 oder höher unterstützen, um 8K-Auflösungen zu erreichen)Ein 5K-Display (5120 x 2880) 30-Bit @ 60HzEin 4K-Display (4096 x 2160) 30-Bit @ 120HzZwei 4K-Displays, jeweils (4096 x 2160) 30-Bit @ 60HzJeweils drei 4K-Displays (4096 x 2160): Zwei 4K-Displays mit 30-Bit @ 60Hz und ein 4K-Display mit 30-Bit @ 30Hz (kompatibel mit DisplayPort Multi-Stream Transport (MST))

SONSTIGES

Standard	USB 4 / USB 3.2 / USB 3.1 / USB 2.0ThunderboltTM 4 / ThunderboltTM 3DisplayPort 1.4 / DisplayPort 1.2DisplayPort Alternate Mode (DP Alt Mode)DisplayPort Multi-Stream Transport (MST)PCI-E 3.0
Systemanforderungen	Windows 10, Mac OS 11ThunderboltTM 4-, ThunderboltTM 3-Kabel oder USB4-Kabel mit USB-C-SteckernFür die Verwendung des Geräts ist ein Spannungseingang erforderlich
Umweltbedingungen	Temperatur:Im Betrieb: 0~45°CLagerung: 0~70°CLuftfeuchtigkeit:Iim Betrieb: 10~90 % (nicht kondensierend)Lagerung: 10~90 % (nicht kondensierend)
Zertifizierung CE, FCC, Intel® ThunderboltTM 4
Verpackungsinhalt TD-405BP / Schnellinstallationsanleitung / Netzteil
