Produkttyp	Anschlusskabelset für PMR-Funkgeräte und Helmsets
Modell	BHS 300 N
Marke	Monacor / Albrecht
Kompatible Funkgeräte	Neuere Albrecht- und Midland-Geräte mit 2,5-mm-Stereobuchse (z. B. Tectalk Action Pro)
Anschlüsse	Wasserfeste Steckverbindung zum Helmset, wasserdichte Sprechtaste (PTT), Verbindungskabel zum Funkgerät
Betriebsarten	PTT (manuell) und VOX (sprachgesteuert)
Helmset-Kompatibilität	Albrecht COHS-Serie; Pfeilmarkierung für korrekte Ausrichtung
VOX-Funktion	Nur bei BHS 300 N, BHS 300 K und BHS 300 M; Funkgerät auf VOX programmieren
Reichweite (PMR446)	Bis zu 10 km bei freier Sicht; innerstädtisch bis zu 1,5 km; in Stahlbeton bis zu 400 m
Wasserdichtigkeit	Wasserdichte Steckverbindungen und Sprechtaste
Montage der Sprechtaste	Klettband oder Klebepads; Klebestelle vorher mit Alkohol reinigen
Reinigung	Mit Alkohol, keine Lösungsmittel
Sicherheitshinweis	Stecker am Gehäuse ziehen, nicht am Kabel (Kabelbruch)
Ersatzteil- und Reparaturservice	[e-mail], Tel. [phone]
Konformität	CE-Zeichen, erfüllt EMV-Normen EN 301 489
Downloads	http://service.alan-electronics.de/

Häufig gestellte Fragen - BHS300N Monacor

Welche Funkgeräte sind mit dem BHS 300 N kompatibel?

Kann ich das BHS 300 N auch mit älteren Funkgeräten verwenden?

Wie schließe ich das Helmset an?

Wie befestige ich die Sprechtaste am Motorrad?

Was bedeutet der VOX-Betrieb?

Wie hoch ist die Reichweite der Funkverbindung?

Darf ich am Kabel ziehen, um die Stecker zu trennen?

Wie reinige ich die Klebestellen?

Wo finde ich Ersatzteile und Reparaturdienst?

Ist das Set für Intercom-Betrieb geeignet?

BEDIENUNGSANLEITUNG BHS300N Monacor

PMR-Funkgerät Anschlusskabelsets

BHS 300 - Serie

ALBRECHT®

Montage- und Anschlusshinweise für drahtgebundene PMR-Funkgerät Anschlusskabelsets

Die Anschlusskabelsets sind dafür vorgesehen, die Verbindung zwischen einem PMR-Funkgerät oder einem Navigationsgerät und den Helmsets der Serie Albrecht COHS herzustellen.

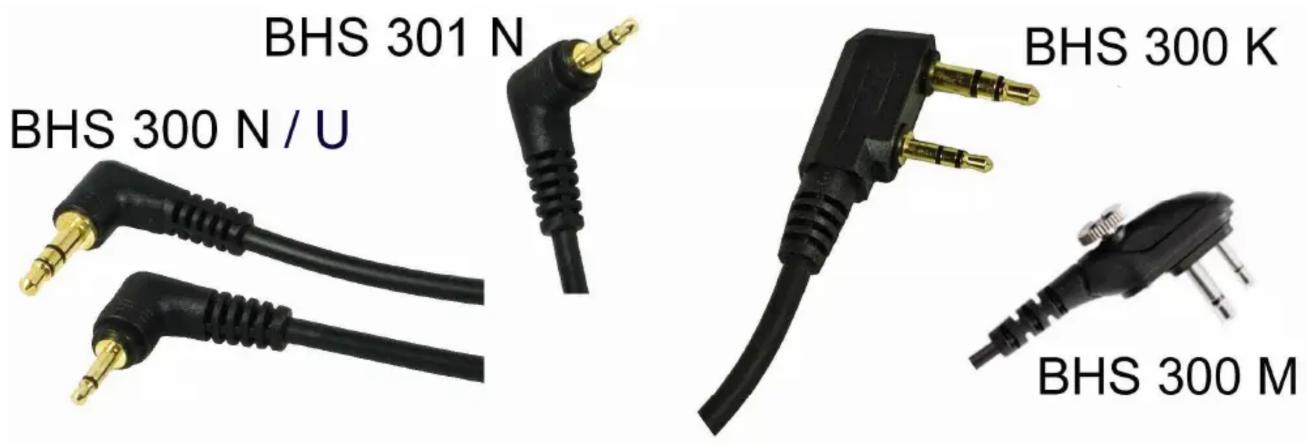

Das Anschlusskabelset besteht aus einer wasserdichten Steckverbindung zum Helmset, einer wasserdichten Sprechtaste, die man in Handreichweite z.B. am Lenkrad, aber auch am Handschuh anbringen kann und aus dem Verbindungskabel zum Funkgerät / Navigationsgerät oder Intercomsystem. Die meisten Funkgeräte von Midland und Albrecht (und einigen anderen Fabrikaten) haben 2.5 mm Steckverbindungen für das Mikrofon und 3.5 mm Steckverbindungen für den Hörerteil. Für diese Geräte ist das BHS 300 U geeignet, bei kleineren Funkgeräten (wie Midland 777 und Tectalk Smart) wird meist nur ein gemeinsamer Stereostecker 2.5 mm verwendet. Für diesen Anschlusstyp wurde das BHS 301 N entwickelt. Für Funkgeräte mit "Kenwood" Zubehöranschluss, verwenden Sie die Version BHS 300 K, für Geräte mit "Motorola" Zubehöranschluss verwenden Sie die Version BHS 300 M.

Die BHS haben 3 verschiedene Anschlüsse, diese sind verwechslungssicher angeordnet, d.h. die einzelnen Anschlüsse passen auch nur in das entsprechende Gerät. Die Funkgerätestecker passen in die betreffende(n) Anschlussbuchse(n) an den verschiedenen Funkgeräten.

Die beiden anderen Stecker sind wasserdicht und werden mit der PTT-Taste und dem Helmset verbunden. Der Helmsetstecker hat eine Pfeilmarkierung. Das Helmset wird so eingesteckt, dass die Pfeile aufeinander zeigen.

Motorradfahrer, die zum Anbringen der Sprechtaste nur beschränkten Platz, z.B. auf einer Metallplatte am Lenker haben, können das Klettband und die Sprechtastenhalterung auch entfernen und die Taste mit Klebepads direkt aufkleben. Vor Anpressen des Klebepads bitte die Klebestelle gut säubern (z.B. mit Alkohol, keineswegs aber mit Lösungsmitteln). Drücken Sie die Klebestelle fest an und beachten Sie, dass Klebepads ihre endgültige Festigkeit erst nach einigen Stunden erreichen.

Anschluss an Funkgeräte Ç Auswahl der verschiedenen Headsetversionen

Hier gibt es verschiedene Möglichkeiten für die einzelnen BHS Versionen:

• Bei allen Funkgeräten mit 2.5 / 3.5 mm Headsetbuchsen können Sie das BHS 300 U als normales Sprechset mit Sendetaste verwenden. Beim Funkgerät Tectalk Action Pro können Sie auch über den Intercomadapter 41944 (Doppelstecker) zwei Headsets zu einem Motorrad-Intercom kombinieren- in diesem Fall benötigen Sie statt BHS 300 U jedoch die Version BHS 300 N.
  • An Geräten mit einer 2.5 mm Stereobuchse verwenden Sie bitte das BHS 301 N.

Für den Anschluss an das Gerät stecken Sie bitte die Stecker des BHS in die passenden Buchsen. Ihr Helmsprechset ist damit betriebsbereit.

Die Motorradsets BHS 300 U passen auch an ältere Albrecht / Midland Funkgeräte und Geräte anderer Hersteller mit der gleichen Steckernorm. Allerdings erlauben diese Headsets nur Betrieb mit Sprechtaste. Motorradsets BHS 300 N passen nur an neuere Albrecht- und Midland Funkgeräte und erlauben - je nach Gerät - neben Betrieb mit der Sprechtaste auch Intercom- bzw. sprachgesteuerten Betrieb (nur zu empfehlen bei geringeren Geschwindigkeiten, z.B. im Stadtverkehr). VOX Betrieb ist nur möglich mit BHS 300 N, BHS 300 K oder BHS 300 M. Für VOX Betrieb programmieren Sie Ihr Funkgerät auf VOX und sprechen Sie in das Mikrofon, ohne die Sendetaste zu benutzen.

Bitte beachten Sie:

Wenn Sie die Kabel trennen, greifen Sie bitte die Stecker. Ziehen Sie nicht am Kabel. Dies kann zu Kabelbruch führen und fällt nicht unter die Gewährleistung.

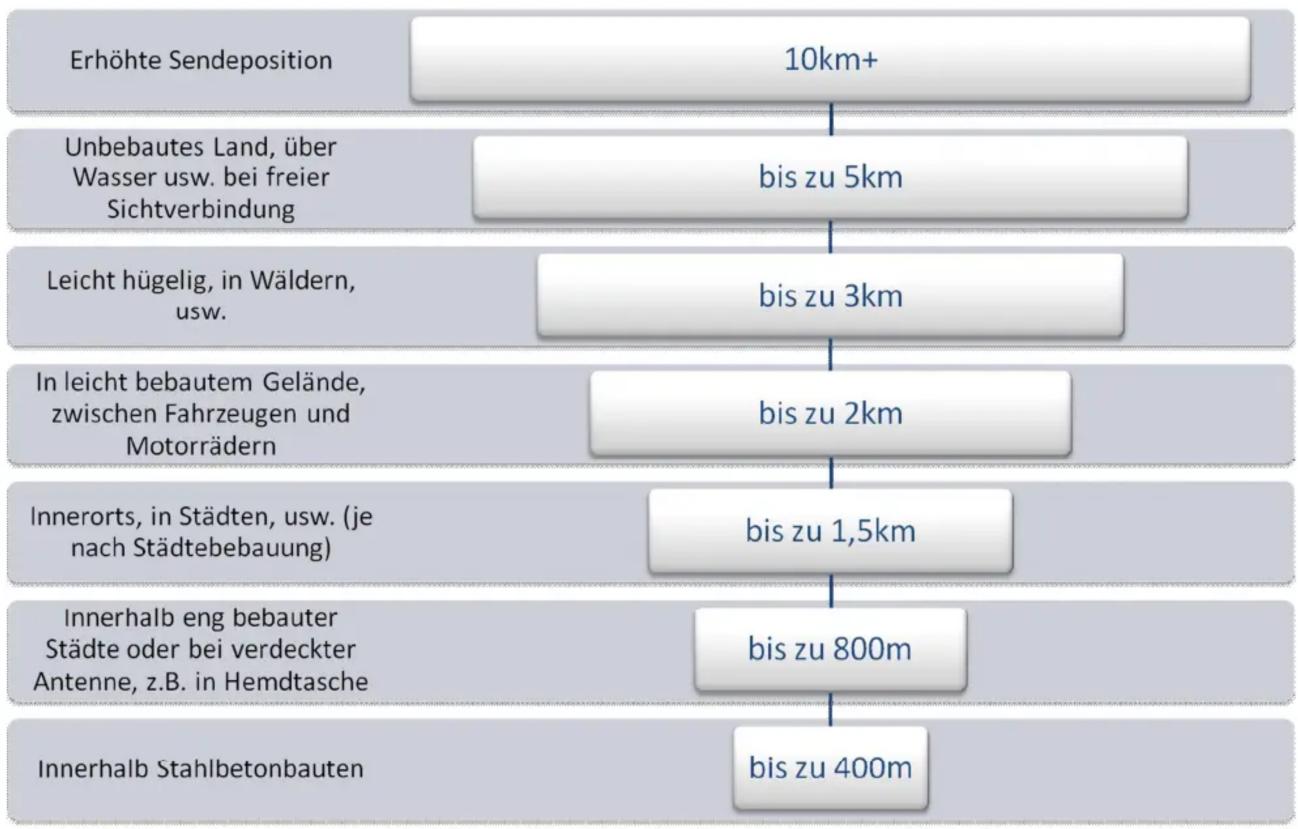

Reichweiteninformationen gängiger PMR 446 Funkgeräte:

Bitte beachten Sie beim Motorradbetrieb die Hinweise dieser Tabelle. Die Reichweite einer Funkverbindung über PMR446 Funksprechgeräte hängt besonders stark davon ab, ob Sie Ihr Funkgerät mit seiner Antenne frei abstrahlen lassen können (z.B. über eine Halterung am Motorrad) oder ob Sie das Funkgerät in der Jackentasche tragen!

Unsere Motorradsets erfüllen die europäischen EMV-Normen der EN 301 489 Ç Serie für den Anschluss an Funkgeräte und tragen das CE Zeichen. Weiter Informationen und die jeweils aktuelle Konformitätserklärung finden Sie auf unserem Downloadserver (siehe unten).

© 2015 Alan Electronics GmbH, Daimlerstr. 1 k, D-63303 Dreieich www.alan-electronics.de / www.albrecht-online.de

Ersatzteil- und Reparaturservice: [e-mail] Reparaturnachfragen und Ersatzteilbestellungen ([phone]

Download-Server für technische Unterlagen: http://service.alan-electronics.de/
