Produkttyp	WLAN-Antenne (Indoor/Outdoor)
Marke	Edimax
Modell	EA-CK12M
Frequenzbereich	2,4 GHz (802.11b/g/n) und 5 GHz (802.11a/n/ac)
Antennengewinn	12 dBi
Antennentyp	Rundstrahlantenne (omnidirektional)
Impedanz	50 Ohm
Steckertyp	RP-SMA (Buchse)
Polarisation	Vertikal
Abstrahlwinkel (horizontal)	360°
Abstrahlwinkel (vertikal)	30° typisch
Gehäusematerial	ABS-Kunststoff, UV-beständig
Farbe	Weiß
Abmessungen (Durchmesser x Höhe)	150 mm x 55 mm
Gewicht	150 g
Befestigungsart	Decken- oder Wandmontage (inkl. Montageset)
Schutzart	IP65 (wasser- und staubdicht)
Betriebstemperatur	-20 °C bis +60 °C
Lagertemperatur	-30 °C bis +70 °C
Luftfeuchtigkeit (Betrieb)	10 % bis 90 % (nicht kondensierend)
Lieferumfang	Antenne, Montagematerial, Bedienungsanleitung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen; keine aggressiven Reiniger
Sicherheitshinweise	Installation nur durch Fachpersonal; Gerät nicht öffnen; Netzwerkgeräte vor Montage ausschalten
Entsorgung	Elektro- und Elektronikgeräte gehören nicht in den Hausmüll; gemäß lokalen Vorschriften entsorgen
Garantie	2 Jahre

Häufig gestellte Fragen - EA-CK12M Edimax

Wie installiere ich die Edimax EA-CK12M Antenne?

Die Antenne wird mit einem Montageset geliefert. Befestigen Sie die Antenne an der Decke oder Wand und schließen Sie das RP-SMA-Kabel an Ihren Router an. Achten Sie darauf, dass das Gerät ausgeschaltet ist. Ziehen Sie die Verschraubung handfest an.

Ist die EA-CK12M mit jedem Router kompatibel?

Die Antenne verfügt über einen RP-SMA-Anschluss. Router mit RP-SMA-Buchse sind kompatibel. Für andere Anschlüsse (z. B. TNC) benötigen Sie einen Adapter.

Wie hoch ist der Antennengewinn der EA-CK12M?

Der Gewinn beträgt 12 dBi, was die Reichweite und Signalstärke im Vergleich zu Standardantennen deutlich verbessert.

Kann die Antenne im Außenbereich eingesetzt werden?

Ja, die EA-CK12M ist nach IP65 geschützt und somit für den Außeneinsatz geeignet. Sie ist wasser- und staubdicht.

Unterstützt die Antenne sowohl 2,4 GHz als auch 5 GHz?

Ja, die Antenne ist für beide Frequenzbänder (2,4 GHz und 5 GHz) ausgelegt und eignet sich daher für Dualband-Router.

Wie reinige ich die Antenne richtig?

Reinigen Sie die Antenne nur mit einem weichen, trockenen Tuch. Verwenden Sie keine scharfen Reinigungsmittel, da diese das Gehäuse beschädigen könnten.

Was muss ich bei der Montage beachten?

Stellen Sie sicher, dass die Antenne frei von Hindernissen ist und einen guten Blick auf den Router hat. Vermeiden Sie die Nähe zu Metallgegenständen, die das Signal beeinträchtigen könnten.

Kann ich die Antenne auch an einem Access Point anschließen?

Ja, sofern der Access Point über einen RP-SMA-Anschluss verfügt. Die Antenne ist passiv und kann jedes Gerät mit passendem Anschluss verbessern.

Was ist der maximale Abstrahlwinkel?

Horizontal beträgt der Abstrahlwinkel 360° (omnidirektional), vertikal etwa 30°. Die Antenne strahlt also gleichmäßig in alle horizontalen Richtungen ab.

Warum sollte ich eine externe Antenne verwenden?

Externe Antennen wie die EA-CK12M verbessern die Reichweite und Signalqualität Ihres WLAN-Netzes, besonders in Bereichen mit schwachem Empfang. Sie sind einfach zu installieren und bieten eine kostengünstige Möglichkeit, die Abdeckung zu erweitern.

BEDIENUNGSANLEITUNG EA-CK12M Edimax

Antenna Installation Cable Kits

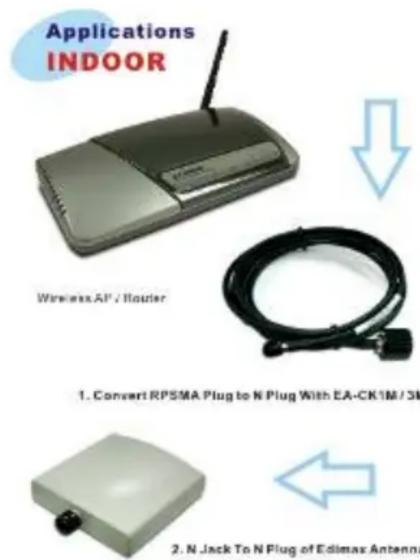

Outdoor with surge arrestor & jumper included Indoor direct link without surge arrestor & jumper

Taiwan / Headquarters

Edimax Technology Co., LTD.

TEL:[phone]

FAX:[phone]

[e-mail]

China

Beijing Edimax Science &

Technology Co., LTD.

TEL:[phone]

FAX:[phone]

[e-mail]

U.S.A.

Edimax Computer Company

TEL:[phone]

FAX:[phone]

[e-mail]

Latin America

TEL:[phone]

FAX:[phone]

[e-mail]

Europe

Edimax Technology Europe B.V.

TEL:[phone]

FAX:[phone]

[e-mail]

U.K.

Edimax Technology (UK) Ltd.

TEL:[phone]

FAX:[phone]

[e-mail]

Features

• Via cable loss system EIRP can be easily calculated
• Flexible – Modulized product options provided
• Multi-brand support (RP-SMA is the most popular Interface)
• Standards - Works with 2.4GHz 802.11g/b to extend wireless network. Feasible to upgrade to 802.11a.
• Allows you to deploy the suitable WLAN environment
• Allows you to fully make use of your existing device.
• Deploys WLAN environment easily & quickly

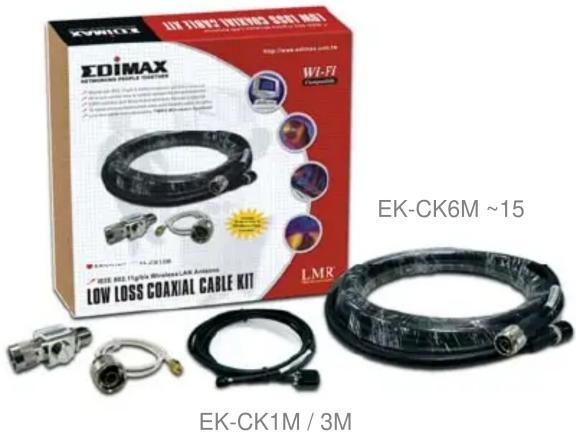

Content of Package

• Outdoor :
  Low loss cable with RP-SMA plug jumper
  Surge Arrestor for AP connection
• Indoor :
  Low loss cable for AP connection with RP-SMA plug

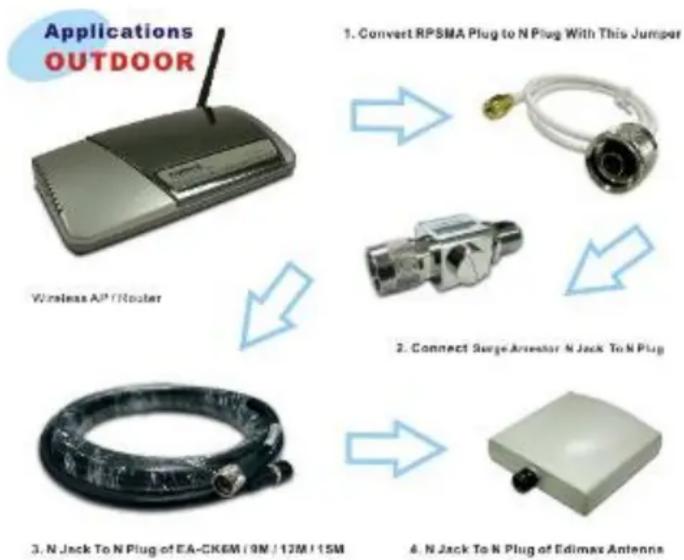


Physical Properties

Outdoor Low Loss Coaxial Cable Series
Model NO.	Length	Cable Type	Jumper	System Loss (Max)
EA-CK6M 6 M		LMR® 400	RP-SMA To N Plug	4.2 dB
EA-CK9M 9 M				4.9 dB
EA-CK12	12 M 5.5 dB
EA-CK15 15 M	6.2 dB
Weatherproof (PE with 5 years UV Resistant) / Low Pd & Low Cd / Outside Diameter : 10.29 mmOperating Temperature : -40 ~ +85 °C / Storage Temperature : -70~ +185 °C
Indoor Direct Link Cable Series
EA-CK1M 1 M	1.0 dB	LMR® 200	RP-SMA
EA-CK3M 3 M	2.2 dB
Weatherproof (PE with 5 years UV Resistant) / Low Pd & Low Cd / Outside Diameter : 4.95 mmOperating Temperature : -20 ~ +65 °C / Storage Temperature : -30~ +75 °C
High Gain Antenna Series
Model NO.	dBi	Type	Jumper	Cable Length
EA-IO5D	5 dBi	Indoor Omni	RP-SMA	1 M
EA-ID6D	6 dBi	Indoor Direction		1 M
EA-OO8D 8 dBi	Outdoor Omni		N Plug	N/A
EA-OD9D 9 dBi	Outdoor Direction
EA-OD14 14 dBi	Outdoor Direction
EA-OD19 19 dBi	Outdoor Direction
