| Produkttyp | Gitarrenverstärker (Combo oder Topteil) |
| Modellbezeichnung | CODE100 (Combo) / CODE100H (Topteil) |
| Abmessungen (B x H x T) | CODE100: 700 x 280 x 480 mm |
| Gewicht | CODE100: 21,0 kg |
| Leistung | 100 Watt (eff.) an 8 Ohm |
| Anzahl Presets | 100 (vom Nutzer bearbeitbar) |
| Verstärkermodellierung (MST) | 14 Vorverstärker, 4 Leistungsverstärker, 8 Lautsprecherboxen |
| Effekte | 24 Effekte (Kompressor, Verzerrung, Auto-Wah, Pitch Shifter, Chorus, Flanger, Phaser, Tremolo, Delay, Hall) |
| Gleichzeitige Effekte | Bis zu 5 (inklusive Gate) |
| Bluetooth | Bluetooth 4.0 (Audio-Streaming und App-Steuerung) |
| USB | USB 2.0 (DAW-Schnittstelle, Firmware-Updates, MIDI) |
| Fußschalteranschluss | Ja (6,3 mm Klinke, optionaler programmierbarer Fußschalter PEDL-91009) |
| Kopfhörerausgang | Ja (3,5 mm Mini-Klinke, auch als Line Out nutzbar) |
| MP3-Player-Eingang | Ja (3,5 mm Mini-Klinke) |
| Lautsprecher (nur Combo) | 2 x 12 Zoll, maßgefertigt |
| Reinigung | Nur mit trockenem Tuch reinigen |
| Sicherheitshinweise | Nicht in der Nähe von Wasser verwenden; Netzstecker als Trennvorrichtung nutzen |
| Hersteller | Marshall Amplification Plc, Denbigh Road, Bletchley, Milton Keynes, UK |
Häufig gestellte Fragen - Code 100 MARSHALL
Benutzerfragen zu Code 100 MARSHALL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gitarrenverstärker kostenlos im PDF-Format! Finden Sie Ihr Handbuch Code 100 - MARSHALL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Code 100 von der Marke MARSHALL.
BEDIENUNGSANLEITUNG Code 100 MARSHALL
WARNHINWEIS! WICHTIGE SICHERHEITSHINWEISE
1) Lesen Städene Anwaltungen
2) Reuverer Sie diese Anwerten auf
3) Renteren Sie sindfrize Karmhinselae.
4) erfolgen Sie sonstliche Anpassungen
St. verwenden Sie aus Gerät nicht in der Nähe von Wasser.
el Reuigen Sie aus Cent nur mit einem freckenen Tuch
7) Insatieren. Sie das Gesat nicht in der Säden von Währzuellen wie beispelkosten Linnkapfen. Heizsegmenten, Ofern oder anleiter Wärne erzeugierten Gedaten (sofern Verstärker).
8) Deakten Sie die Sicherheitsbestimmungen des verpflichtstehren oder Schuckstocken. Ein verpflichtstehrer Netzstecken beiziert, zwei Kontrakte, von denen einer breiter ist als
der andere. Ein Schusskosten besteht zum Konaktie und aktivit Sift als Massenanteile. Der erötere Kontakt bzw. der otte Sift aktivit ihrer Steuernar. Wenn der mitgelierite Netzernar nicht in ihre Steuernar, sonst fragen Sie mehr. Die Vermöchsteuer bereiniglichen Ausleunlicher der verallenden Steuernar.
9) Schärven Sie aus Anschusskabel besamtes an Natsackern, Stroopier soltern und an den Austrifristellen am Sonst vor Drägleren oder Einlagenen
10) verwenden sie ausschließlich vom Hersteller angegeben Anhaltung/Zuhehoch früge
(1) Tennen. Sie das Gerät bei Gewöther oder längene Hervätnutzung von Stromnetz
12) Vertragen Sie sonstliche Wartungs anösten qualifizierten Wartungssesamt. Eine Wartung es erforderlich, wenn das Gerät,
das Betzerl oder des Stromkabel beschäft wurde, zum Treuern waren. Flüssigkeiten darüber geschäften wurden oder Gegenstände darauf gefahren sind, aus Gerät Region oder Spechtigkeit ausgesetzt war nicht normal funktioniert oder foliergelassen wurde.
-
WARUNWERS: Sernen Sie das Gerät zu Veränderung der Erstand oder Struchungsbezur keinesfalls Regen oder Rechnigkeit aus.
-
Der Netzweiler dient zum Trenner des Gedeß von der Stammersorgung und muss aus diesem Gedeß immer jetzt zugänglich sein.
1.5. Das Gerät dar keinen Trapf oder Spontanzen ausgesetzt werden, und es früher keine mit Flüngelaten gefäften Betäufen, a. D. Vasen, auf den Gerät abgesellt werden.
Dauer „Übräte“ Spreba ist auf nicht isolierten Material in ihren Gerät mit das eine Strassechlagseffert darstellt. Ölte entfernen Sie zur Sicherheit der Menschen in ihre Umgaburg kinesfälle die Abgeschlagen des Geräts.
Das Ausaufzeitlichen Eracht auf Anzahlte Aufwendigkeit, über die Sie sind in den helligenden Lieferungen sozmittig informieren sollten, um Probleme bei Herfind und Währung zu verwecken.
KONFORMITÄTSERKLÄRUNG
Geser Gerät entspricht den Restruvungen von Teil 15 der FCC-Vorschriften.
Die folgenden zwei Bedingungen sind Verwaltungen für den Betriebs (1) Das Gerät auf keine zusätzlichen Stütungen verantworten und (2) das Gerät nach jeweiligen Stütungen, die des Gerät bewertet, erwahalten, auch Stütungen die sich auf unveräußerung. Weis auf den Betriebs ausgaben.
Worräusels-Änderungen oder Modifikationen Jahres Geschäfts, die nicht ausüblich durch die für die Erhaltung der Verschü- ten zusätzigte Stücke geringaltet sina, können am Erlöchen des Bereinigung des Nutzern auf Nutzung des Geräte führen
Hörsweis: Dieser Gerät wurde ge-gestet und eraprika den Grenowerten für digitale Geräte der Kiesse B genüß Teil 15 der FCC-Vorschränk. Diese Grenowerte denen dem Schutz von schuldlichen Säutagen in Wohn-
dynamen. Dieser Gerät entwickel und nur Funktenswerte und zum solche obzahmen und beschiedlich möglicherer die Funktenswerten, wenn es nicht gemäß den Anschulungen installiert und betutzt wird. Die eigeneufte keine Grenite dabei, dass es bei einer bestimmter Anschulation zu hohen Schöhung kurens. Aufs äusst Gerät kein Radio oder Ferreskämpfung Festurzungen veransucht, wie Sie feststellen können, indien. Sie das Gerät sind man weniger einschreiben, sollte die Anteistet diese Strängen durch eine oder mehrere der Kategorien Maßnahmen bestätigt.
- Neue Ausrichtung oder Positionierte der Ertragsviteine.
- Vergrößen des Postands zwischen Gend und Erpfager.
- Ansichtes das Gestis an eine Steckasse, an deren Stammeter nicht auch der entstiger insgeschiedener ist.
- Hitzsicher, des Landers oder eines Informationen Radio/Ferr schlechträkes.
Dieses Gerät entwickelt den für eine nicht kontrollierte Umgebung vorgeschriebener FFC-Gerwarten für Hochfragenstrahlung. Dieses Gerät man mit einem Mindestahresrand von 50 Zentralwert zwischen Sprathogenswelle und dem menschinen Körper aufgestellt und beielassen werden.
(1) Passes für Industry Canada
Dieses Gerät entspricht der Law, den RSS-Normen von Industry Canada für transfreiie Produkte.
Die folgenden zwei Bedingungen und Vorasselsungen für den Betrieb.
(1) Das Gerät auf keine Störungen versucheren, und (2) des Gerät muss eiglicher Störungen, die aus Gerät erweichen, stenohöten, auch Störungen, die sich auf anerlörschte Weise auf der Betrieb auswirken

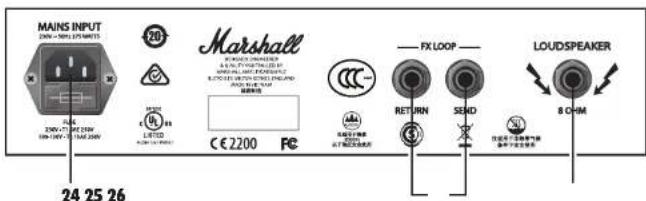

Stellen Sie zuerst sicher, dass die spezifische Netzeingangsspannung, für die der Verstärker hergestellt wurde, Ihrer Stromversorgung entspricht. Dies ist auf der Rückseite des Verstärkers angegeben.
Der Verstärker wird mit einem abnehmbaren Netzkabel geliefert, das an die NETZEINGANGSBUCHSE auf der Rückseite des Verstärkers (Nr. 24 in diesem Handbuch) vor der Netzsteckdose anzuschließen ist.
EINLEITUNG
CODE ist eine neue Generation von Marshall-Verstärkern. Der vollständig programmierbare CODE vereint eine authentische Modellierung von klassischen und zeitgenössischen Marshall-Klingen mit Effekten in Profqualität. Die Vorverstärker-, Leistungsverstärker- und Lautsprecherboxen-Modelle des CODE wurden in Zusammenarbeit mit den Audiosoftware-Pionieren Software entwickelt; das Ergebnis ist die Marshall-Softube-(MST-) Modellierung. CODE verfügt über Bluetooth ^® sowie USB-Anschluss und ist mit Marshall Gateway ^™ kompatibel – das alles macht das Gerät zu einem leistungsstarken Hilfsmittel für ihre musikalische Ausdrucksfähigkeit.
ÜBERSICHT
CODE verfügt über zahlreiche Klangmöglichkeiten. Er hat 14 MST-Vorverstärker, 4 MST-Leistungsverstärker und 8 MST-Lautsprecherboxen. CODE verfügt über 24 Effekte: unter anderem Kompressor, Stombox-Verzerrungen, Auto-Wah-Wah, Pitch Shifter, Chorus, Vibrato, Phaser, Vibes, Flanger und Tremolo. Er verfügt über Studio-, Vintage-, Multi- und Reverse-Delays, Tap Tempo sowie Hall-Effekte in Studioqualität. Einschließlich Gate können Sie bis zu 5 Effekte gleichzeitig haben.
Mit der Marshall Gateway App für Ihr iOS- oder Android-Gerät können Sie die Einstellungen des CODE aus der Ferne über Bluetooth steuern und Voreinstellungen (Presets) mit anderen CODE Nutzern teilen. Über die Lautsprecher oder Kopfhörer des CODE können Sie Audio von Ihrem Gerät, Computer oder Musikabspielgerät zum Üben streamen, oder mit Tracks aus Ihrer Musikbibliothek jammen. Der Anschluss über USB ist möglich, um Ihren CODE Verstärker als DAW-Schnittstelle zu nutzen.
Wir hoffen, dass Sie viel Freude an Ihrem CODE Verstärker haben werden und wünschen Ihnen viel Erfolg bei allen Ihren musikalischen Ambitionen. Vielen Dank, dass Sie sich für Marshall entschieden haben.
Dos Marshall team
TECHNISCHE DATEN DES CODE100
Leistung (eff.) Voreinstellungen (Presets) Lautsprecher Fußschalter Gewicht Größe (in mm) Anschlüsse
100 Watt (bei 8 Ohm) 100 Voreinstellungen (Presets), können vom Nutzer bearbeitet werden 2 x 12 Zoll, maßgefertigt (CODE100 Combo) 4-Weg programmierbar (PEDL-91009, separat erhältlich) CODE100: 21,0 kg & CODE100H: 8,9 kg CODE100: 700 x 280x 480 & CODE100H: 525x 200 x 220 Bluetooth® 4.0 und USB 2.0
DEUTSCH
GESCHICHTE VON MARSHALL VERSTÄRKERN
Die MST-Modellierung erzeugt die Ton- und Klangmerkmale einiger der erfolgreichsten und renommiertesten Verstärker-Vorverstärker der letzten fünfzig Jahre und älter.
JTM45™
Der JTM45 war der erste Verstärker von Marshall. Er wurde 1962 von Jim Marshall und seinem kleinen Techniker-Team in einer Werkstatt in seinem Musikladen in Hanwell, London, gebaut. Dieser 30-Watt-Zweilkanal-Verstärker setze eine Revolution in Gang, die den Sound von Rock- und Blues-Musik für immer veränderte. Der JTM45 wird heute immer noch hergestellt, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™.
1962 Bluesbreaker™
Der 1962 Bluesbreaker war die erste von Marshall gebaute Combo. Er kam 1965 auf den Markt und verfügte über zwei 12-Zoll-Lautsprecher mit einer Leistung von 30 Watt. Der 1962 wurde dadurch berühmt, dass ihn Eric Clapton 1966 auf dem einflussreichen Blues-Album „John Mayall's Bluesbreakers“ einsetzte – daher der Spitzname „Bluesbreaker“ des 1962. Der 1962 Bluesbreaker wird heute immer noch hergestellt, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™.
1959™ Plexi™
In den Augen und Ohren vieler stellen die 100-Watt-Topteile des Super Lead von Mitte bis Ende der 1960er Jahre den heiligen Gral des großen Rocksounds dar. Da sie keine Master-Lautstärke haben, übersteuern die Leistungsrohnen des 1959, wenn sie ganz aufgedreht sind, wobei sie hochgradig ansprechempfindliche, harmonisch reiche Töne erzeugen. Der Verstärker 1959 wird heute immer noch hergestellt, im Rahmen der Baureihen Vintage Re-Issue™ und Handwired™.
JCM800 2203™
Der 2203 ist einer der wichtigsten Verstärker, die Marshall je gebaut hat. Er wurde in den 70er Jahren aus den Topteilen JMP und 1959 Plexi weiterentwickelt. In den 80ern wurde der 2203 der JCM800 2203, den wir heute kennen: ein unkomplizierter Einkanalverstärker, der bevorzugt in der Heavy Metal-Szene eingesetzt wurde, die in diesem Jahrzenht dominierte. Seine Beliebtheit hielt bis weit in die 90er Jahre mit dem Entstehen von Grunge und Britpop an, und er ist auch heute noch begehrt und gilt als Maßstab für alle modernen Metal-Verstärker.
Die Baureihe 25/50 Silver Jubilee wurde im Jahr 1987 eingeführt, um das 25-jährige Firmenjubiläum der Gründung von Marshall Amplification und das 50-jährige Jubiläum von Jim Marshall in der Musikbranche zu feiern. Die Verstärker der Baureihe Silver Jubilee basieren auf den Modellen JCM800 2203 und 2204 ^™ Master Volume und verfügen über einen speziellen Vorverstärkerkreis mit drei Gain-Modi, nämlich Clean, Rhythm Clip und einem umschaltbaren Lead Channel. Der 2555 war das 100-Watt-Topteil der Jubilee-Serie, in limitierter Edition. Aufgrund der Beliebtheit und Nachfrage wurde der JCM2555 2015 als 2555X ^™ erneut herausgebracht.
JCM2000™ DSL100™
Der „duale Modus“ des 1997 auf den Markt gebrachten JCM2000 Dual Super Lead ermöglichte es Gitarristen, entweder einen Clean- oder einen Crunch-Ton aus dem Classic Gain Channel zu wählen, während der Ultra Gain Channel zwei Lead-Sounds bot: Lead 1 und Lead 2. Diese klangliche Vielseitigkeit wurde durch die Tiefen- und Tonänderungs-Funktionen unterstützt. Die Klangpalette und Vielseitigkeit des JCM2000 DSL100 sind für seine damalige massive Beliebtheit verantwortlich, und zwar so sehr, dass sein Vermächtnis in den aktuellen DSL-Serien weiterlebt.
DEUTSCH
GESCHICHTE VON MARSHALL VERSTÄRKERN (FORTS.)
JVM410H™
Die Markteinführung des JVM410H 2006 verursachte ziemlichen Aufruhr. Dieses 100-Watt-Topteil ist ein Vollröhren-Klangmonster mit vier Kanälen, welche jeweils über drei Modi verfügen: Grün, Orange und Rot, was Gitarristen eine Auswahl an 12 einzigartigen Klängen bot. In jedem Modus werden die Gain-Stufen der Kanäle neu konfiguriert, um verschiedene Stärken von Gain und Klang zu entwickeln. Durch sein großes Klangspektrum ist der JVM410H der vielseitigste Verstärker, den Marshall je hergestellt hat, und wird von vielen professionellen Musikern verwendet.
LEISTUNGSVERSTÄRKER
Die MST-Modellierung erzeugt vier Classic- und Vintage-Röhrenleistungsausgangs-Topologien. Eine Röhrenleistungsstufe ist ein wesentlicher Bestandteil des Sounds eines Vollröhrenverstärkers und seines Klangbilds.
LAUTSPRECHERBOXEN
Die Lautsprecherboxen von Marshall sind vielleicht genauso berühmt wie die Verstärker von Marshall. Das Kultdesign von 4 x 12 Zoll hat sich wenig verändert, seit Jim Marshall 1065 die erste Lautsprecherbox entwickelte. Seitdem hat sich der Marshall 4 x 12 Zoll zum Prüfstein für alle anderen Lautsprecherboxen entwickelt. Die MST-Modellierung erzeugt die Klangmerkmale von acht klassischen Marshall-Lautsprecherboxen, einschließlich verschiedener Lautsprecherkonfigurationen in den Maßen 4 x 12 Zoll, 2 x 12 Zoll und 1 x 12 Zoll. Die Lautsprecherboxen von Marshall unterscheiden sich nicht nur in ihre Lautsprecherkonfigurationen, sondern auch in den verwendeten Lautsprechern, ihrer Verdrahtung und in der Größe der Box.
ERSTE SCHRITTE
Erste Verwendung von CODE:
- Stellen Sie sicher, dass sich der ON/OFF-Schalter in der Position OFF befindet (Nr. 14 in diesem Handbuch).
- Stecken Sie das mitgelieferte Netzkabel zuerst in den mit MAINS INPUT gekennzeichneten Netzeingang (Nr. 24 in diesem Handbuch), und schließen Sie es erst danach in das Stromnetz an.
- Wenn Sie das CODE100H Topteil nutzen, verbinden Sie das mitgelieferte Lautsprecherkabel mit den Lautsprecherboxen und der LAUTSPRECHER-Buchse auf der Rückseite des Verstärkers (Nr. 26 in diesem Handbuch).
- Stecken Sie das Kabel Ihrer Gitarre in die INPUT-Klinkenbuchse des Verstärkers (Nr. 2 in diesem Handbuch).
- Stellen Sie die MASTER-Lautstärkeregelung auf Null (Nr. 8 in diesem Handbuch).
- Schalten Sie den Verstärker mit dem ON/OFF-Schalter EIN (ON).
- Erhöhen Sie die MASTER-Lautstärke allmählich, bis der gewünschte Pegel erreicht ist.
- Drehen Sie den PRESET-Wahlschalter, um die werksseitig eingestellten Voreinstellungen (Presets) des CODE zu erkunden (Nr. 9 in diesem Handbuch).
DEUTSCH

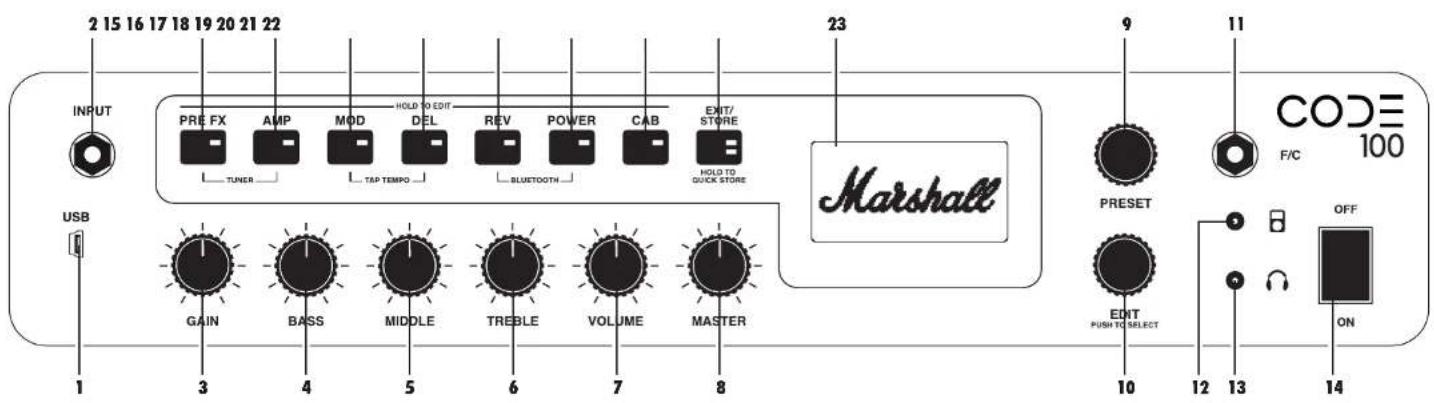

FUNKTIONEN VORDERSEITE
1. USB
Per USB-Anschluss können Sie CODE als DAW-Schnittstelle nutzen, um Tracks aus Ihrer Musikbibliothek abzuspielen, Firmware-Aktualisierungen durchzuführen und über MIDI zu steuern.
Auroltime mil COD per ihre DAV:
• Schließen Sie Ihren Computer über USB an.
- Wählen Sie Ihren CODE Verstärker als Eingangsquelle auf Ihrem Computer und in Ihrer DAW.
Zum Streamen von Audio von Ihrem Computer mit CODE:
• Schließen Sie Ihren Computer über USB an.
- Wählen Sie Ihren CODE Verstärker als Ausgangsquelle auf Ihrem Computer.
- Stellen Sie mit dem MASTER-Knopf die Lautstärke ein (Nr. 8 in diesem Handbuch).
Zum Herunierladen von COOP- Hirncware Updates
Folgen Sie diesem Link, um die Firmware Ihres CODE Verstärkers schnell und einfach auf dem neuesten Stand zu halten.
MID! Daten.
- Ihr CODE Verstärker kann außerdem über den USB-Anschluss MIDI-Daten für die Bedienelemente der Frontplatte senden und empfangen.
2. INPUT (EINGANG)
Verwenden Sie diese Klinkenbuchse, um Ihre Gitarre an den Verstärker anzuschließen. Verwenden Sie ein hochwertiges geschirmtes Gitarrenkabel, um Störgeräusche zu vermeiden.
3. GAIN (VERSTÄRKUNG)
Regelt die GAIN-Stärke in einem Preset. Je höher der GAIN, desto stärker wird der Vorverstärker übersteuert.
4. BASS (BASS)
Durch Drehen des BASS-Knopfes wird die Wärme und die Tiefe der Niedrigfrequenzen Ihres Klangs eingestellt.
5. MIDDLE (MITTLERER)
Durch das Verstellen des MIDDLE-Knopfes wird die Body-Stärke Ihres Sounds verändert, indem die mittleren Frequenzen verstärkt oder reduziert werden.
6. TREBLE (TREBLE)
Durch Erhöhen des TREBLE wird Ihr Sound heller und „schneidiger“. Durch Reduzierung des TREBLE wird der „schneidige“ Klang reduziert und der Ton sanfter.
7. VOLUME (LAUTSTÄRKE)
Regelt die Lautstärke innerhalb eines gewählten Presets.
Da GAIN, BASS, MIDDLE, TREBLE und VOLUME als Teil eines Presets gespeichert sind, werden diese Klang-Knöpfe der Frontplatte nur aktiviert, wenn sie benutzt werden. Das bedeutet, dass ihre Position bis zu dem Zeitpunkt, an dem sie betätigt werden, nicht mit ihrer Einstellung innerhalb des Presets in Zusammenhang steht. Wenn Sie einen Klang-Knopf drehen, wird er aktiviert. Das Display zeigt dann seine aktuelle Einstellung und die gespeicherte Einstellung an.
Wenn ein GAIN-, BASS-, MIDDLE-, TREBLE- oder VOLUME-Knopf aktiviert wird, blinkt die EXIT/STORE-LED rot, um anzugeigen, dass sich die gespeicherten Einstellungen des Presets geändert haben.
FUNKTIONEN VORDERSEITE (FORTS.)
8. MASTER
Regelt die Gesamtlautstärke Ihres CODE Verstärkers.
MASTER-Lautstärkeeinstellungen werden nicht als Teil eines Presets gespeichert.
9. PRESET (VOREINSTELLUNG)
Ein Preset ist eine Kombination von Vorverstärker-, Leistungsverstärker- und Lautsprechermodellen mit Klangeinstellungen und Effekten: Chorus, Flanger, Tremolo, Delay usw., die an einem einzigen Ort im Speicher Ihres CODE Verstärkers gespeichert werden. Dies ist wie ein Abbild' der gesamten Einstellungen des Verstärkers (mit Ausnahme von MASTER), das mithilfe des PRESET-Wahlschalters oder über den optionalen CODE-Fußschalter aufgerufen werden kann.
Drehen Sie den PRESET-Wahlschalter, um die werksseitig eingestellten Presets Ihres CODE Verstärkers zu erkunden.
10. EDIT (BEARBEITEN)
Verwenden Sie zur grundlegenden Bearbeitung eines Presets den EDIT-Wahlschalter. Drücken Sie den EDIT-Wahlschalter, um die gespeicherten

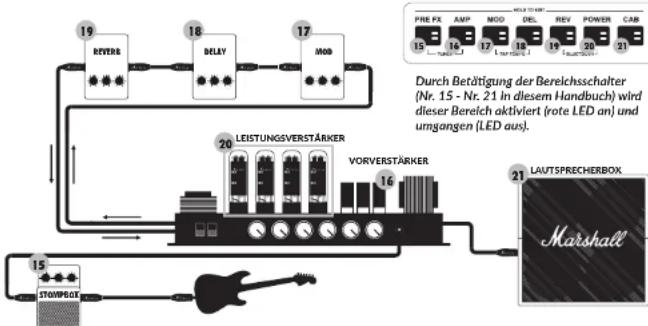

BEREICHSSCHALTER (15 - 21)
Die Bereichsschalter stellen verschiedene „Bereiche“ in der Signalkette der Gitarre dar. Das ist der Weg, den ein Gitarrensignal durch eine normale Verstärkeranlage von der Gitarre zum/zu den Lautsprecher(n) zurücklegt.
DEUTSCH
Einstellungen für Gain, Bass, Middle, Treble und Volume anzuzeigen. Drehen Sie den EDIT-Wahlschalter, um die Einstellungen des aktuellen Bereichsschalters anzuzeigen.
Unter „BEARBEITEN EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie einet bearbeiten
11.F/C
Verwenden Sie diese Klinkenbuchse, um den mitgelieferten Zweiwegefußschalter zum Scrollen durch die Presets anzuschließen oder um das mit CODE programmierbare Fußboard (PEDL-91009 separat erhältlich) anzuschließen.
12. MP3 PLAYER INPUT (MP3-PLAYER-EINGANG)
Verwenden Sie diese spezielle Mini-Klinkenbuchse zum Anschließen eines Audioplayers, um mit Musik zu üben oder zu jammen.
13. HEADPHONE OUTPUT (KOPFHÖRERAUSGANG)
Verwenden Sie diese Mini-Klinkenbuchse zum Anschließen von Kopfhörem zum „stillen“ Üben. Sie ist auch als Line out verwendbar.
14. ON/OFF (EIN/AUS)
Das ist der Netzstromschalter.
FUNKTIONEN VORDERSEITE (FORTS.)
15. PRE FX
Hier finden Sie Effekte, die normalerweise bei einer herkömmlichen Verstärkeranlage zwischen der Gitarre und dem Verstärkereingang angeschlossen werden würden. Diese Effekte hätten normalerweise die Form eines Pedals, auch bekannt als sogenannte „Stompboxen“. Der Bereich PRE FX verfügt über folgende „Stompbox“-Effekte:
„STOMPBOX“-Effekte
Kompressor
Der Kompressor hat Auswirkungen auf den Dynamikumfang eines Audiosignals. Der Kompressor des CODE verringert, oder „komprimiert“ alle Anteile Ihres Gitarrensounds, die einen bestimmten Schwellenwert überschreiten. Alle Anteile Ihres Gitarrensounds unterhalb dieses Schwellenwertes bleiben unverändert. Ein Kompressor kann dem Sound Ihrer Gitarre mehr Klarheit und Einheitlichkeit verleihen, unabhängig davon, ob er sauber oder übersteuert ist. Folgende Parameter des Kompressors lassen sich bearbeiten:
| PARAMETER | WERTEBERICH | BESCHREIBUNG |
| Tone (Klang) | 0 - 10 | Regelt die höheren und niedrigeren Frequenzen des Kompressors. |
| Ratio (Verhältnis) | 0 - 10 | Steuert, wie stark ein Signal oberhalb des Schwellenwertes komprimiert wird. |
| Compression (Kompression) | 0 - 10 | Regelt den Punkt, ab dem ein Signal komprimiert wird. |
| Level (Stärke) | 0 - 10 | Regelt die Gesamtbautstärke des Kompressors. |
Verzerrung
Die drei Modi der Stompbox-Verzerrung des CODE simulieren Halbleiter-Verzerrungs- und Übersteuerungs-Effektpedale. Der GUV-Modus besteht in einem Marshall Guv'nor™ mit Drive (Übersteuerungs)- und Tone (Klangreglern). Die ODR- und DIS-Modi bieten klassische Übersteuerungs- und Verzerrungs Stompboxen. Stompbox-Verzerrung ist besonders effektvoll mit den Classic und Vintage MST-Vorverstärkermodellen für mehr Übersteuerung und Nachklang. Folgende Parameter von Verzerrung lassen sich bearbeiten:
| PARAMETER | WERTEBEREICH | BESCHREIBUNG |
| Mode (Modus) | GUV. ODR und DIS | Marshall Guv'nor, Classic OD Pedal und Classic Distortion Pedal. |
| Drive (Übersteuerung) | 0 - 10 | Regelt die Stärke der Übersteuerung oder Verzerrung des Signals. |
| Tone (Klang) | 0 - 10 | Regelt den Anteil der oberen Mitten- und höheren Frequenzen in der Übersteuerung oder Verzerrung, bevor das Signal die Klangregler auf der Frontplatte des Verstärkers erreicht. |
| Level (Stärke) | 0 - 10 | Regelt die Gesamtlautstärke der Verzerrung. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- PRE FX (FORTS.)
„STOMPBOX“-Effekte
Auto-Wah-Wah
Auto-Wah-Wah ist ein dynamischer Filter, ähnlich einem Wah-Wah-Pedal. Ein Wah-Wah-Pedal hat ein „Wipp“-Pedal zur Steuerung der Frequenz für den Betrieb des Filters. Auto-Wah-Wah hat kein „Wipp“-Pedal, im ENV-Modus entspricht die Wipp-Automatik somit dem Eingangspegel. Im LFO-Modus ist die Wippbewegung vollautomatisch. Folgende Parameter des Auto-Wah-Wah lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Mode (Modus) ENV und LFO Hüllkärven-Filter (envelope filter) und Low Frequency Oscillator. | |
| Frequency(Frequenz) | 0 - 10 Steuert die Ruhefrequenz oder vollständig geschlossene Position des Wah-Wahs und regelt dadurch, wie weit sich der Filter beim Spielen öffnet. |
| Sensitivity(Empfindlichkeit) | 0 - 10 ENV-Modus: Steuert, wie weit sich das Wah-Wah im Verhältnis zum Anschlagen der Saite öffnet.LFO-Modus: Steuert die Geschwindigkeit, bei welcher sich das Wah-Wah öffnet und schließt. Auf Null eingestellt funktioniert der Auto-Wah-Wah als festes Rocker-Wah-Wah. |
| Resonance(Resonanz) | 0 - 10 Regelt die Magnitude, Bandbreite und Form der Resonanzpitze des Filters. |
Pitch Shifter
Pitch Shifter erzeugt chromatische Harmonien mit der Möglichkeit zum Feinstimmen. Damit können Sie nach oben oder unten stimmen, um Oktaven oder 3., 4. oder 5. Harmonien zu erzeugen. Mit dem Pitch Shifter lassen sich auch dissonantere, eigenwilligere Töne erzeugen. Folgende Parameter des Pitch Shifter lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Semitone (Halbton) | -12 bis +12 Wählt die Tonhöhe der erzeugten Note chromatisch von eine Oktavo tiefer bis eine Oktavo höher als die gespiolte Note. |
| Fine Tune (Feinstimmen) | -50 bis +50 Zum Finestimmen der Tonhöhe der erzeugten Note. |
| Regeneration (Regeneration) | 0 - 10 Regelt den Arteil der Signals, der zum Pitch Shifter zurückgeführt wird. Für einen einzigen höhenveränderter Tor auf Null setzen. |
| Mix (Mix) 0 - 10 Regelt die Balance zwischen dem Gitamensignal und der erzeugten Note. | |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
16. AMP
AMP steht für Vorverstärker. Die MST-Modellierung erzeugt wirklichkeitsgetreu klassische und moderne Marshall-Röhrenklänge sowie andere berühmte Röhrenverstärkerklänge. Jedes AMP-Modell erzeugt eine authentische Vorverstärker-Einstellung. Die MST-Vorverstärkermodelle werden in drei Gruppen unterteilt: Clean, Crunch und Overdrive.
Die MST-Vorverstärkermodelle Ihres CODE Verstärkers sind:
VORVERSTÄRKERMODELLE
CLEAN
JTM45™
CL DSL
CL American
CLJVM
Akustischer Simulator
JTM45 2245 in einer Clean-Einstellung.
DSL100H auf dem Classic Gain Channel, Clean-Einstellung.
Klassischer amerikanischer reiner Röhrensound.
JVM410H auf dem Clean Channel im Grünen Modus.
Simuliert den Sound einer elektro-akustischen Gitarre.
Bluesbreaker™
Plexi™
CR American
JCM800™
'50s British
1962 Bluesbreaker Combo übersteuert.
1959SLP übersteuert.
Klassische amerikanische Röhren-Übersteuerung.
JCM800 2203 übersteuert (Eingang mit hoher Empfindlichkeit).
Klassische britische Röhren-Combo-Übersteuerung.
OVERDRIVE
OD JVM
OD DSL
OD American
OD Silver Jubilee
JVM410H auf OD1 Channel im Roten Modus.
JCM2000 DSL Lead 2 Channel.
Klassische amerikanische Übersteuerung mit höherem Gain.
Der Vorverstärker Natural ist zur Verwendung mit externen Effekten vorgesehen, ohne die Klangfarbe eines mit MST modellierten Vorverstärkers. Bietet EQ für Tonformung und Zugriff auf das Gate.
GATE
Das Rausch-Gate wird aktiviert, sobald Ihr Pegel unter den eingestellten Schwellenwert fällt, so dass verhindert wird, dass ein Signal unterhalb des Schwellenwerts durchgeleitet wird. Es dämpft progressiv das Gitarrensignal und folgt dabei seiner Dynamik, um unerwünschtes Rauschen zu unterdrücken.
PARAMETER WERTEBEREICH BESCHREIBUNG
| Threshold(Schwellenwert) | 0 - 10 | Einstellung des Punktes, an dem sich das Gate zu schließen beginnt. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
17. MOD
MOD ist die Kurzform für Modulation. Modulations-Effekte bei einem konventionellen Setup können in Form einer Stompbox oder eines Racks sein und werden oftmals über die Effektschleife eines Verstärkers angeschlossen:
MODULATIONS-EFFEKTE-
Chorus
Mit den Chorus- und Vibrato-Effokten erhält das Gitarrensignal eine leichte Variation der Tonhöhe, was Ihrem Sound Effekte von Flimmern über feine Schwankungen bis zu heftigem Flatttem verleiht. Dadurch erhalten klare Töne mehr Tiefe und Umfang, und Solos werden „fetter“. Folgende Parameter von Chorus lassen sich bearbeiten
PARAMETER WERTEBEREICH BESCHREIBUNG
| Mode (Modus) CLS und VIB Classic Chorus- und Vibrato. | |
| Speed (Geschwindigkeit) | 0 - 10 Regelt die Geschwindigkeit des Chorus- oder Vibrato-Effektes. |
| Depth (Tiefe) 0 - 10 | Regelt die Tiefe des Chorus- oder Vibrato-Effektes. |
| Tone (Klang) 0 - 10 | Verstärkt oder reduziert die hoch- und niederfrequenten Klanganteile. |
Flanger
Mit Flanger können chorähnliche Klänge erzeugt werden, aber es ist leberndiger und harmonisch komplexer. Damit lassen sich verrückte und wunderbare Klangstrukturen erzeugen, wie z. B. „Düsenjet“-Doppler-Effekte und volltönendes metallisches Zischen. Folgende Parameter von Flanger lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Mode (Modus) JET und MET Jet-Flanger und Metall-Flanger | ||
| Speed (Geschwindigkeit) | 0 - 10 Regelt die Geschwindigkeit des Flanger-Effektes. | |
| Depth (Tiefe) 0 - 10 | Regelt die Tiefe des Flanger-Effektes. | |
| Regeneration (Regeneration) | 0 - 10 | Regelt den Anteil der Signals, der zum Effekteingang zurückgeführt wird, was den Flanger-Effekt „scharfer“ macht. |
Phaser
Phaser verwendet Allpassfilter, um das Gitarrensignal ganz leicht zu verschieben und durch die Modulation des verschobenen, oder abgestimmten. Signals im Verhältnis zum ursprünglichen Signal den klassischen PhaserSound zu erzeugen - großartig für knackige, funkige Linien, Bögen und Wellen. Folgende Parameter von Phaser lassen sich bearbelten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Mode (Modus) CLS & VBE | Classic Phaser und Vibe. | |
| Speed(Geschwindigkeit) | 0 - 10 Steuert die Geschwindigkeit des Phaser- oder Vibe-Effektes. | |
| Depth (Tiefte) 0 - 10 | Regelt die Tiefte des Phaser- oder Vibe-Effektes. | |
| Regeneration(Regeneration) | 0 - 10 | Regelt den Anteil der Signals, der zum Effekteingang zurückgeführt wird, was den Phaser-Effekt „scharfer“ macht. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
17. MOD (FORTS.)
-MODULATIONS-EFFEKTE-
Tremolo
Der coole Tremolo-Effekt wird dadurch erzeugt, dass die Signalamplitude nach oben und unten modulliert wird. Mit Tremolo lassen sich unterschiedliche Klangmerkmale erzeugen, vom feinen Flimmern bis zum schweren Tremolo-Klopfen. Folgende Parameter von Tremolo lassen sich bearbeiten:
| PARAMETER WERTEBEREICH BESCHREIBUNG | ||
| Mode (Modus) | VLV und SQR | Röhren-Tremolo und Rechteckwellen-Tremolo |
| Speed (Geschwindigkeit) | 0 - 10 Steuert die Geschwindigkeit der Tremolo-Schwingung. | |
| Depth (Tiefe) 0 - 10 | Regelt die Tiefe des Tremolo-Effektes. | |
| Skew (Schiefe) | -50 bis +50 | Regelt die Form der Weile, die die Amplitudenmodulation ausführt. Die Veränderung der Wellenform über den Wertebreich geht von Vintage bis modernes Tremolo. |
18. DEL
DEL ist die Kurzform für Delay. Delay-Effekte bei einem konventionellen Setup können in Form einer Stompbox oder eines Racks sein und werden oftmals über die Effektschleife eines Verstärkers angeschlossen. Wenn Sie DEL auswählen, bleibt die LED des Schalters zwei Sekunden lang rot und blinkt dann, um das aktuelle Delay-Tempo anzuzeigen. CODE verfügt über die folgenden Delay-Effekte:
DELAY-ARTEN
Studio
Beim Studio Delay handelt es sich um eine High-Fidelity-Delay-Linie. Durch seine längere Delay-Zeit können Sie sich überlagernde Loops mit bis zu 4 Sekunden Delay erzeugen. Folgende Parameter von Studio Delay lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Time (Zeit) | 0 - 4000 | Steuert die Delay-Wiederholzeit in Millisekunden. |
| Feedback (Rückkopplung) | 0 - 10 Regelt die Anzahl der Delay-Wiederholungen. | |
| Frequency (Frequenz) | 0 - 10 | Regelt den Anteil der höheren Frequenzen in den Delay-Wiederholungen. |
| Level (Stärke) 0 - 10 | Regelt die Stärke des Delay-Effektes. | |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- DEL (FORTS.)
DELAY-ARTEN
Vintage
Vintage Delay erzeugt den Sound von analogen Delays. Folgende Parameter von Vintage Delay lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Time (Zeit) 0 - 4000 Steuert die Delay-Wiederholzeit in Millisekunden. | |
| Feedback (Rückkopplung) | 0 - 10 Regelt die Anzahl der Delay-Wiederholungen. |
| Age (Alter) 0 - 10 Regelt die Stärke des Flatterns* und die Absenkung der höherfrequenten Anteile für einen altmodischer klingenden Delay | |
| Level (Stärke) 0 - 10 Regelt die Laufstärke des Delay-Effektes. | |
Multi
Multi Delay sorgt für eine zusätzliche rhythmische Wiederholung, für komplexere Delay-Muster. Folgende Parameter von Multi Delay lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Time (Zeit) 0 - 4000 Steuert die Delay-Wiederholzelt in Millisekunden. | |
| Feedback(Rückkopplung) | 0 - 10 Regelt die Anzahl der Delay-Wiederholungen. |
| Tap Pattern(Klopfmuster) | 1 - 4 Wählen Sie aus vier verschiedenen Delay-Wiederholungsmustern. |
| Level (Stärke) 0 - 10 Regelt die Lautstärke des Delay-Effektes. | |
Reverse
Die Wiederholungen von Reverse Delay laufen rückwärts. Dadurch kann Ihr Sound mehr Struktur und eine unheimliche Wirkung erhalten. Folgende Parameter von Reverse Delay lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Time (Zeit) 0 - 4000 Steuert die Delay-Wiederholzeit in Millisekunden. | |
| Feedback (Rückkopplung) | 0 - 10 Regelt die Anzahl der Delay-Wiederholungen. |
| Frequency (Frequenz) | 0 - 10 Regelt den Anteil der höheren Frequenzen in den Delay-Wiederholungen. |
| Mix (Mix) | 0 - 10 Regelt die Stärke des Delay-Effektes im Vergleich zu einem nicht beeinflussten Signal. Wenn die Stärke des Delays erhöht wird, nimmt das nicht beeinflusste Signal ab, und umgekehrt. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- DEL (FORTS.)
DELAY-ARTEN
Tap Tempo
Stellen Sie die Delay-Zeit durch Klopfen des EDIT-Wahlschalters ein, oder durch Klopfen eines speziellen Schalters auf dem optionalen CODE-Fußschalter. Damit können Sie schnell und einfach die zum Tempo der Musik, die Sie spielen, passende Delay-Zeit einstellen.
Aktivierung von TAP TEMPO:
- Drücken Sie gleichzeitig die Bereichsschalter MOD und DEL
• Das Display zeigt dann die Delay-Zeit in Millisekunden an. - Drehen Sie entweder den EDIT-Wahlschalter, um die Delay-Zeit (in Millisekunden) einzustellen, oder klopfen. Sie wiederholt darauf, um Ihre Delay-Zeit oder ein passendes Tempo zu finden.
- Drücken Sie einmal EXIT/STORE, um TAP TEMPO zu verlassen und zum Haupt-Preset-Display zurückzukehren
Die LED des DEL-Bereichsschalters blinkt entsprechend der aktuellen Delay-Zeit oder dem aktuellen Tempo, wenn sie aktiv ist.
18. REV
REV ist die Kurzform für Reverb (Hall). Reverb-Effekte bei einem konventionellen Verstärker-Setup können in Stompbox-Fomm. Rack-Form oder in einen Verstärker integriert sein. Ihr CODE verfügt über die folgenden Reverb-Effekte:
REVERB-ARTEN
Room
Room Reverb erzeugt die akustischen Reflexionen von kleinen bis größeren Räumen. Folgende Parameter von Room Reverb lassen sich bearbeiten:
PARAMETER WERTEBEREICH BESCHREIBUNG
| Decay (Abklingen) | 0 - 10 Steuert, wie lange es dauert, bis die Reflexionen verklingen. | |
| Pre-Delay (Pre-Delay) | 0 - 10 Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist. | |
| Tone (Klang) | 0 - 10 | Regelt den Anteil der höheren Frequenzen in den Reflexionen. |
| Level (Stärke) 0 - 10 | Regelt die Stärke des Reverb- Effektos. | |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- REV (FORTS.)
REVERB-ARTEN
Hall
Hall Reverb erzeugt die akustischen Reflexionen eines Ortes von der Größe einer Halle. Folgende Parameter von Hall Reverb lassen sich bearbelten:
| PARAMETER WERTEBEREICH BESCHREIBUNG | |
| Decay (Abklingen) 0 - 10 Steuert, wie lange es dauert, bis die Reflexionen verklingen. | |
| Pre-Delay (Pre-Delay) | 0 - 10 Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist. |
| Tone (Klang) 0 - 10 | Regelt den Anteil der Höheren Frequenzen in den Reflexionen. |
| Level (Stärke) 0 - 10 | Regelt die Stärke des Reverb-Effektes. |
Spring
Spring Reverb ist eine klassische, analoge Möglichkeit zur Erzeugung von Hall-Effekten. Beim konventionellen Spring Reverb wird eine Metallschale verwendet, die Reihen von Federn enthält. Das Gitarrendigmal durchläuft die Federn und erzeugt dabei einen altmodisch klingenden Hall-Effekt. Folgende Parameter von Spring Reverb lassen sich bearbeiten:
| PARAMETER WERTEBEREICH BESCHREIBUNG | ||
| Decay (Abklingen) 0 - 10 Steuert, wie lange es dauert, bis die Reflexionen verklingen. | ||
| Pre-Delay (Pre-Delay) | 0 - 10 Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist. | |
| Tone (Klang) 0 - 10 | Regelt den Anteil der höheren Frequenzen in den Reflexionen. | |
| Level (Stärke) 0 - 10 | Regelt die Stärke des Hall-Effektes im Vergleich zu einem nicht beeinflussten Signal. | |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- REV (FORTS.)
REVERB-ARTEN
Stadium
Stadium Reverb erzeugt die akustischen Reflexionen eines sehr großen Ortes. Folgende Parameter von Stadium Reverb lassen sich bearbeiten:
| PARAMETER WERTEBEREICH BESCHREIBUNG | |
| Decay (Abklingen) 0 - 10 Steuert, wie langtes dauert, bis die Reflexionen verklingen. | |
| Pre-Delay (Pre-Delay) | 0 - 10 Regelt die Zeitspanne, bevor die erste Reflexion zu hören ist. |
| Tone (Klang) 0 - 10 | Regelt den Anteil der höheren Frequenzen in den Reflexionen. |
| Level (Stärke) 0 - 10 | Regelt die Stärke des Reverb-Effektes. |
20. POWER
Das ist der Bereich eines konventionellen Verstärkers, der die Leistung zum Betrieb des/der Lautsprecher(s) liefert. Die Leistungsröhren haben entscheidenden Anteil daran, wie ein Vollröhrenverstärker klingt. Die MST-Modellierung erzeugt wirklichkeitsgetreu die vier Röhren-Leistungsverstärkermodelle in CODE:
LEISTUNGSVERSTÄRKER-MODELLE
Classic Marshall 100 W
Klasse A/B 100 Watt mit EL34-Röhren.
| PARAMETER WERTEBEREICH BESCHREIBUNG | ||
| Presence (Präsenz) | 0 - 10 Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höherfrequente Anteile verleiht. | |
| Resonance (Resonanz) | 0 - 10 | Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound mehr Dröhnen der Niedrigfrequenzen verleiht. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- POWER (FORTS.)
LEISTUNGSVERSTÄRKER-MODELLE
Vintage Marshall 30 W
Klasse A/B 30 Watt mit 5881-Röhren.
PARAMETER WERTEBEREICH BESCHREIBUNG
| Presence(Präsenz) | 0 - 10 Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höherfrequente Anteile verleiht. |
| Resonance(Resoranz) | 0 - 10 Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound mehr Dröhnen der Niedrigfrequenzen verleiht. |
Britische Klasse A
Klasse A/B 30 Watt mit EL84-Röhren.
PARAMETER WERTEBEREICH BESCHREIBUNG
| Presence (Präsenz) | 0 - 10 Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höherfrequente Antelle verleiht. |
| Resonance (Resonanz) | 0 - 10 Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound mehr Dröhnen der Niedrigfrequenzen verleiht. |
Amerikanische Klasse A/B
Klasse A/B 100 Watt mit 6L6-Röhren.
PARAMETER WERTEBEREICH BESCHREIBUNG
| Presence (Präsenz) | 0 - 10 Bei einem konventionellen Verstärker ist Präsenz eine Leistungsstufenfunktion, die dem Sound mehr höherfrequente Anteile verleiht. |
| Resonance (Resonanz) | 0 - 10 Bei einem konventionellen Verstärker ist Resonanz eine Leistungsstufenfunktion, die dem Sound mehr Dröhnen der Niedrigfrequenzen verleiht. |
DEUTSCH
FUNKTIONEN VORDERSEITE (FORTS.)
- CAB
CAB ist die Kurzform für Speaker Cabinet (Lautsprecherbox). Die Lautsprecherkonfiguration einer Box und ihre Größe spielen eine wesentliche Rolle beim erzeugten Gesamtklang der ganzen Verstärkeranlage.
Die mit MST modellierten Lautsprecherboxen Ihres CODE Verstärkers sind wirklichkeitsgetreue Nachbildungen der klassischen Boxen von Marshall:
BOXEN-TYPEN
| 1960 | Lautsprecher Classic 4 x 12" Celection G12-T75. |
| 1960V | Lautsprecher 4 x 12' mit Celection Vintage 30. |
| 1960AX | Lautsprecher 4 x 12' mit Celection G12M-25. |
| 1960HW | Lautsprecher 4 x 12' mit Celection G12H-30. |
| 1936 | Lautsprecher Classic 2 x 12" Celection G12-T75. |
| 1936V | Lautsprecher 2 x 12' mit Celection Vintage 30. |
| 1912 | Lautsprecher Classic 1 x 12" Celection G12-B150 |
| 1974CX | Lautsprecher 1 x 12' Handwired mit G12M-20. |
- EXIT/STORE
Durch Drücken von EXIT/STORE gelangen Sie von jeder beliebigen Displayanzeige zurück zum Haupt-Preset-Display.
Zum SCHNELLSPEICHERN Ihrer bearbeiteten Einstellungen drücken und halten Sie EXIT/STORE (auf jeder beliebigen Displayanzeige). Ihre bearbeiteten Einstellungen werden über dem aktuellen Preset gespeichert, und die Displayanzeige kehrt zum Haupt-Preset-Display zurück.
Unter „SPEICHERN EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie ein Preset speichern und benennen.
- DISPLAY
Die Displayanzeige zeigt den Namen, die Nummer, die Parametereinstellungen und das Tuner-Display eines Presets an.
DEUTSCH
FUNKTIONEN DER RÜCKSEITE
24. MAINS INPUT (Netzeingang)
Schließt den Verstärker an das Stromnetz an.
! Die NETZEINGANGSBUCHSE verfügt über ein integriertes Sicherungsfach. Stellen Sie sicher, dass der Wert der Ersatzsicherung der Kennzeichnung auf der Rückseite des Verstärkers entspricht. Vor dem Zugriff auf das Sicherungsfach MUSS der Verstärker stets AUSGESCHALTET und vom Stromnetz genommen werden. Wenden Sie sich im Zweifel an ihren Marshall-Händler.
25. FX LOOP
Schließen Sie hier externe Effektpedale oder einen Signalprozessor an. Die FX LOOP befindet sich nach dem DSP in der Signalkette.
26. SPEAKER OUTPUT (NUR CODE100H)
Schließen Sie hier eine Lautsprecherbox an.
WICHTIG - Schließen Sie NIE eine Lautsprecherbox mit weniger als 8 Ohm an und verwenden Sie CODE100H NIE ohne angeschlossene Lautsprecherbox.
BEARBEITEN EINES PRESETS
Zum Bearbeiten der Einstellungen der Abschnitte PRE FX, AMP, MOD, DEL, REV, POWER und CAB:
- Halten Sie den Bereichsschalter gedrückt, den Sie bearbeiten möchten (Nr. 15 - Nr. 21 in diesem Handbuch).
- Das Display zeigt die Einstellungen des aktuellen Bereichs an.
- Drehen Sie den EDIT-Wahlschalter (Nr. 10 in diesem Handbuch), um innerhalb des aktuellen Bereichs durch die verschiedenen Optionen zu scrollen: beispielsweise CL DSL, Plexi, JCM800, OD Silver Jubilee in AMP oder Chorus, Flanger, Phaser, Tremolo in MOD oder Studio, Vintage, Multi, Reverse in DEL.
- Drücken Sie den EDIT-Wahlschalter, um mit dem Bearbeiten zu beginnen.
! Lautsprecherboxen-Modelle können nicht bearbeitet werden.
DEUTSCH
BEARBEITEN EINES PRESETS (FORTS.)
- Drehen Sie den EDIT-Wahlschalter, um den hervorgehobenen Parameter zu bearbeiten. Beim Drehen sehen Sie, wie sich der Parameterwert auf dem Display ändert.
- Wenn Sie mit Ihrem bearbeiteten Parameterwert zufrieden sind, drücken Sie den EDIT-Wahlschalter, um zum nächsten Parameter zu gehen (sofern es einen gibt).
- Drehen Sie den EDIT-Wahlschalter, um den nun neu hervorgehobenen Parameter zu bearbeiten.
- Wiederholen Sie den Vorgang für alle Parameter und Parameterwerte der Bereiche, die Sie bearbeiten möchten.
- Wenn Sie mit Ihrem bearbeiteten Preset zufrieden sind, können Sie es im Speicher Ihres CODE Verstärkers speichem.
Unter „SPEICHERN EINES PRESETS“ in diesem Handbuch finden Sie Informationen, wie Sie ein bearbeitetes Preset speichern.
- Wenn Sie das Menü verlassen möchten, ohne Ihre Änderungen zu speichern, drücken Sie EXIT/STORE (Nr. 22 in diesem Handbuch). Dadurch gelangen Sie zurück zum Haupt-Preset-Display.
Wenn Sie Ihre bearbeiteten Einstellungen behalten möchten, achten Sie darauf zu speichern, bevor Sie dieses Preset verlassen.
SPEICHERN EINES PRESETS
Speichern eines bearbeiteten Presets, Speichern eines bearbeiteten Presets an einem neuen Ort und Umbenennen eines Presets:
- Wenn Sie mit der Bearbeitung fertig sind, drücken und halten Sie kurz EXIT/STORE, bis der Name des Presets anfängt, automatisch nach links in die Preset-Nummer zu scrollen.
- Wenn Sie. Ihr bearbeitetes Preset an einem anderen Ort speichern möchten, drehen Sie den PRESET-Wahlschalter, um einen neuen Ort auszuwählen, und drücken und halten Sie dann EXIT/STORE, bis auf dem Display STORED angezeigt wird.
! Vergewissern Sie sich, dass Sie wirklich an dem Ort speichern möchten, den Sie ausgewählt haben, da das Preset an diesem Ort überschrieben wird.
Umbenennen des bearbeiteten Presets und Speichern am aktuellen Ort:
- Während der Name des Presets automatisch nach links scrollt, drücken und halten Sie EXIT/STORE erneut kurz, bis der Name des Presets mit Pfeilen über und unter dem ersten Buchstaben oder Zeichen angezeigt wird.
- Drehen Sie zum Ändern des Buchstabens oder Zeichens den EDIT-Wahlschalter.
- Drehen Sie den PRESET-Wahlschalter, um zum nächsten Buchstaben oder Zeichen weiter- bzw. zu einem vorherigen Buchstaben oder Zeichen zurückzuzugehen.
- Wiederholen Sie den Vorgang, bis Sie das Preset umbenannt haben.
DEUTSCH
SPEICHERN EINES PRESETS (FORTS.)
Die Bereichsschalter dienen als Tastenkürzel zur Benennung.
TASTENKÜRZEL ZUR BENENNUNG-
| PRE FX | Löschen |
| AMP | Zahl |
| MOD | Groß-/Kleinbuchstabe A |
| DEL | Groß-/Kleinbuchstabe |
| REV | Leerschritt |
| POWER | Rückschritt |
| CAB | Abbrechen |
- Um den Speichervorgang abzuschließen, drücken und halten Sie EXIT/STORE noch einmal, bis STORED auf dem Display erscheint. Ihr bearbeitetes Preset wurde nun im Speicher des CODE gespeichert.
BLUETOOTH
Durch gleichzeitiges Drücken der Bereichsschalter REV und POWER (Nr. 19 und Nr. 20 in diesem Handbuch) wird die Bluetooth®-Pairingfunktion aufgerufen:
- Das Display zeigt dann „Bluetooth:" mit der Pairing-ID Ihres CODE Verstärkers an.
- Beim Pairing blinkt die blaue LED auf EXIT/STORE (Nr. 22 in diesem Handbuch).
- Nach Abschluss des Pairings hört die blaue LED auf zu blinken und leuchtet dauerhaft weiter.
- Verwenden Sie beim Streamen von Audio zum Einstellen der Lautstärke die MASTER-Lautstärkeregelung oder Ihr Musikabspielgerät.
Beim Audio-Streaming werden die Funktionen auf der Frontplatte umgangen, mit Ausnahme der MASTER-Lautstärke.
Mithilfe der Marshall Gateway™ App können Sie Ihren CODE Verstärker aus der Ferne mit Ihrem iOS- oder Android-Gerät steuern. Erstellen Sie ein Profil in der Marshall Cloud und synchronisierten Sie Ihr Gerät, um Ihre Preset-Bibliothek online. Sie können Ihre Presets teilen, auf vorhandene Presets zugreifen, sich an den Gesprächen im CODE Forum beteiligen und mehr. Registrieren Sie sich und werden Sie Teil der CODE Online- Community unter: my.marshall.com. Laden Sie jetzt Marshall Gateway aus dem App Store oder bei Google Play herunter.
Durch gleichzeitiges Drücken der Bereichsschalter PRE FX und AMP (Nr. 15 und Nr. 16 in diesem Handbuch) wird der Gitarren-TUNER aufgerufen:
- Schlagen Sie eine Saite an. und es wird die Note angezeigt, die Sie spielen.
- Stimmen Sie die Saite, bis der Name der Note, die Sie stimmen möchten, auf dem Display erscheint.
- Wenn die Note zu tief ist, bewegt sich der Balken nach links. Wenn die Note zu hoch ist, bewegt sich der Balken nach rechts.
- Wenn sich der Balken genau in der Mitte befindet, ist diese Saite auf die angezeigte Note gestimmt.
- Drücken Sie zum Verlassen des Tuners EXIT/STORE.
ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN
Beim Zurücksetzen auf Werkseinstellungen werden die Presets des CODE auf ihren Neuzustand zurückgesetzt.
Bevor Sie auf die Werkseinstellungen zurücksetzen, vergewissern Sie sich, dass Sie alle ihre persönlichen Presets überschreiben wollen.
Zurücksetzen auf Werkseinstellungen:
- Schalten Sie den Verstärker mit dem ON/OFF-Schalter AUS (OFF) (Nr. 14 in diesem Handbuch).
- Halten Sie den Bereichsschalter AMP gedrückt, und schalten Sie dabei die Netzstromversorgung EIN (ON).
- Das Display zeigt dann eine Mitteilung an, dass der Verstärker nun auf seine Werkseinstellungen zurückgesetzt wird.
- Wenn Sie sicher sind, dass Sie auf die Werkseinstellungen zurücksetzen möchten, drücken und halten Sie zur Bestätigung den EXIT/STORE-Schalter (Nr. 22 in diesem Handbuch).
- Wenn Sie die Werkseinstellungen nicht wiederherstellen möchten, können Sie durch Drücken einer beliebigen anderen Taste den Rücksetzvorgang abbrechen und den Verstärker ganz normal booten.
DEUTSCH
| Hersteller: | Marshall Amplification Plc,Denbigh Road,Bietchley,Milton Keynes,Burks,GroßbritannienMK1 1DQ |
| Geräte-Art Audiotechnik | |
| Typenbezeichnung: CODE100, CODE100H | |
Wir, Marshall Amplification Plc, erklären unter unserer alleinigen Verantwortung, dass die vorstehend aufgeführten Produkte den folgenden Richtlinien entsprechen:
- EMV-Richtlinie 2014/30/EG:
- Niederspannungsrichtlinie (INSR) 2014/35/EG:
- R&TTE-Richtlinie 1999/5/EG.
Es wurden die folgenden harmonisierten Normen angewandt:
| 1. EMV | • EN 55032:2012• EN 55020:2007/A12:2016• EN 61000-3-2:2014• EN 61000-5-3:2013 | ||
| 2. NSR • EN 60065:2014 | |||
| 3. R&TTE | Gesundheit und Sicherheit (Antikel 3(1)(b)) | • EN 62479:2010• EN 60065:2014 | |
| EMV (Antikel 3(1)(b)) | • ETSI EN 301 489-1 V1.9.2:2011• ETSI EN 301 489-17 V2.2.1:2012 | ||
| Funkfrequenzen (Antikel 3(2)) | • ETSI EN 300 328 V1.9.1:2015 | ||
| Unterschrift: Names B. Moen Datum: 1. Mai 2017 | |||
CE 17
| Name des Verantwortlichen: Jam Industries USA, LLC | |
| Anschrift des Verantwortlichen: 1649 Barclay Blvd, Buffalo Grove, IL 60089, Vereinigte Staaten von Amerika. | |
| Telefonnummer des Verantwortlichen: | 800-877-6863 |
| Name des Geräts: MD116fD Girbanverstärker | |
| Modell-Nr.: CODE100, CODE100H | |
Dieses Gerät entspricht den Bestimmungen von Teil 1.5 der FCC-Vorschriften. Die folgenden zwei Bedingungen sind Voraussetzungen für den Betrieb: [1] Das Gerät darf keine schädlichen Störungen verursachen, und [2] das Gerät muss jeglichen Störungen, die das Gerät erreichen, standhalten, auch Störungen, die sich auf unerwünschte Weise auf den Betrieb auswirken.
DEUTSCH DE
ANMERKUNGENKONFORMITÄTSERKLÄRUNG
Eingetragen in England. Registrierungsnummer: 805676
- WARNHINWEIS! WICHTIGE SICHERHEITSHINWEISE
- KONFORMITÄTSERKLÄRUNG
- EINLEITUNG
- ÜBERSICHT
- TECHNISCHE DATEN DES CODE100
- GESCHICHTE VON MARSHALL VERSTÄRKERN
- JTM45™
- Bluesbreaker™
- 1959™ Plexi™
- JCM800 2203™
- JCM2000™ DSL100™
- GESCHICHTE VON MARSHALL VERSTÄRKERN (FORTS.)
- JVM410H™
- LEISTUNGSVERSTÄRKER
- LAUTSPRECHERBOXEN
- ERSTE SCHRITTE
- FUNKTIONEN VORDERSEITE
- USB
- INPUT (EINGANG)
- GAIN (VERSTÄRKUNG)
- BASS (BASS)
- MIDDLE (MITTLERER)
- TREBLE (TREBLE)
- VOLUME (LAUTSTÄRKE)
- FUNKTIONEN VORDERSEITE (FORTS.)
- MASTER
- PRESET (VOREINSTELLUNG)
- EDIT (BEARBEITEN)
- BEREICHSSCHALTER (15 - 21)
- 11.F/C
- MP3 PLAYER INPUT (MP3-PLAYER-EINGANG)
- HEADPHONE OUTPUT (KOPFHÖRERAUSGANG)
- ON/OFF (EIN/AUS)
- PRE FX
- Kompressor
- Verzerrung
- Auto-Wah-Wah
- Pitch Shifter
- AMP
- VORVERSTÄRKERMODELLE
- CLEAN
- OVERDRIVE
- GATE
- MOD
- Chorus
- Flanger
- Phaser
- MOD (FORTS.)
- Tremolo
- DEL
- DELAY-ARTEN
- Studio
- Vintage
- Multi
- Reverse
- Tap Tempo
- REV
- REVERB-ARTEN
- Room
- Hall
- Spring
- Stadium
- POWER
- Classic Marshall 100 W
- FUNKTIONEN DER RÜCKSEITE
- MAINS INPUT (Netzeingang)
- FX LOOP
- SPEAKER OUTPUT (NUR CODE100H)
- BEARBEITEN EINES PRESETS
- BEARBEITEN EINES PRESETS (FORTS.)
- SPEICHERN EINES PRESETS
- SPEICHERN EINES PRESETS (FORTS.)
- BLUETOOTH
- ZURÜCKSETZEN AUF WERKSEINSTELLUNGEN
- ANMERKUNGENKONFORMITÄTSERKLÄRUNG
Marke : MARSHALL
Modell : Code 100
Kategorie : Gitarrenverstärker
