Produkttyp	Luftqualitätsmonitor
Marke	Techno Line
Modell	WL 2000
Abmessungen (L x B x H)	135,4 x 35,3 x 153,9 mm
Gewicht	ca. 200 g
Stromversorgung (Innengerät)	2 x C, IEC LR14, 1,5 V Alkaline
Stromversorgung (Außensender)	2 x AA, LR06, 1,5 V Alkaline
Display	LCD-Anzeige mit Uhrzeit, Temperatur, Luftfeuchtigkeit, CO₂-Äquivalent und Luftqualitätsindikator
Uhrfunktion	Quarzuhr, 12/24-Stunden-Format, manuelle Einstellung
Temperaturmessbereich Innen	-9,5 °C bis +59,5 °C / 14,0 °F bis +139,5 °F
Temperaturmessbereich Außen	-39,9 °C bis +59,9 °C / -39,8 °F bis +139,8 °F
Luftfeuchtigkeitsmessbereich Innen	20 % bis 95 % rel. Luftfeuchtigkeit
CO₂-Äquivalent Messbereich	450 ppm bis 3950 ppm
Luftqualitätsindikator	9-stufiges Balkendiagramm von grün (gut) bis rot (schlecht)
Luftqualitätsalarm	LED-Alarm bei CO₂-Äquivalent über 1500 ppm
Funkfrequenz Außensender	868 MHz
Reichweite Außensender	max. 100 m im Freifeld
Mobile-Alerts-Kompatibilität	Ja (Gateway erforderlich, separat erhältlich)
Batteriewechsel	Einmal jährlich empfohlen
Reinigung	Nur mit einem trockenen Tuch abwischen, kein Wasser oder Reinigungsmittel
Sicherheitshinweise	Nicht öffnen, nicht ins Feuer werfen, vor Feuchtigkeit schützen, nur für Innenräume
Entsorgung Altbatterien	Separate Sammlung gemäß Batteriegesetz

Häufig gestellte Fragen - WL 2000 Techno Line

Wie stelle ich die Uhrzeit manuell ein?

Halten Sie die SET-Taste für etwa 3 Sekunden gedrückt, bis die Stundenanzeige blinkt. Mit der +-Taste stellen Sie die Stunden ein, bestätigen mit SET. Wiederholen Sie den Vorgang für die Minuten und das 12/24h-Format.

Wie wechsle ich die Batterien?

Öffnen Sie das Batteriefach auf der Rückseite des Geräts. Entfernen Sie die alten Batterien und warten Sie 2 Minuten. Legen Sie neue Alkaline-Batterien (2 x C für das Innengerät, 2 x AA für den Außensender) unter Beachtung der Polarität ein und schließen Sie den Deckel.

Was bedeutet der CO₂-Äquivalent Wert?

Der CO₂-Äquivalent in ppm (Teile pro Million) gibt die Luftqualität an. Werte unter 600 ppm gelten als gut, zwischen 1050–1500 ppm als mäßig und über 1500 ppm als schlecht. Der Luftqualitätsindikator zeigt dies farbig an.

Wie verbinde ich das Gerät mit der Mobile-Alerts App?

Sie benötigen ein separat erhältliches Gateway. Öffnen Sie die App, tippen Sie auf „Neuen Sensor hinzufügen“ und scannen Sie den QR-Code auf der Rückseite des WL 2000. Vergeben Sie einen Namen und bestätigen Sie.

Warum wird kein Außentemperaturwert angezeigt?

Überprüfen Sie, ob die Batterien im Außensender korrekt eingelegt sind und ob der Sender in Reichweite (max. 100 m) ist. Störquellen wie dicke Wände oder Metallplatten können die Reichweite reduzieren. Ein Neustart durch Batterieentnahme für 1 Minute kann helfen.

Wie schalte ich den Luftqualitätsalarm ein oder aus?

Drücken Sie die ALERT-Taste. Wenn das Symbol „Luftqualitäts-Alarm AUS“ auf dem Display erscheint, ist der Alarm deaktiviert. Bei aktiviertem Alarm blinkt die LED, sobald der CO₂-Wert 1500 ppm überschreitet.

Wie kann ich die Temperatureinheit zwischen °C und °F umschalten?

Halten Sie die SET-Taste für 3 Sekunden gedrückt, bis „12h“ oder „24h“ blinkt. Drücken Sie SET, bis „°C“ blinkt. Mit der +-Taste wechseln Sie zu „°F“ und bestätigen mit SET.

Wie lange dauert die Gewöhnungszeit des Luftgütesensors?

Der Sensor benötigt bis zu 5 Tage, um sich an den Raum zu gewöhnen. Während dieser Zeit kann der CO₂-Wert um ±250 ppm abweichen. Nach der Gewöhnung sind die Messwerte stabiler.

Kann ich den Außensender draußen montieren?

Ja, der Außensender ist für den Außenbereich geeignet, sollte aber vor direktem Regen und Sonnenlicht geschützt werden. Er kann mit der mitgelieferten Halterung an der Wand montiert oder aufgestellt werden.

Was tun bei Störungen oder fehlerhaften Anzeigen?

Führen Sie einen Neustart durch: Entfernen Sie die Batterien aus beiden Geräten für mindestens eine Minute, setzen Sie sie wieder ein. Überprüfen Sie die Entfernung zwischen Innen- und Außengerät und vermeiden Sie Störquellen. Weitere Hilfe finden Sie in der App unter Info.

BEDIENUNGSANLEITUNG WL 2000 Techno Line

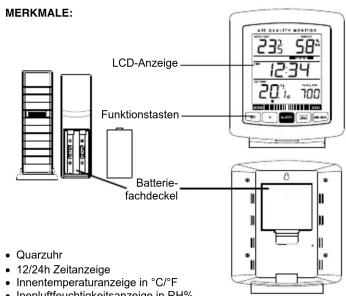

WL 2000 - LUFTQUALITÄTSMONITOR Betriebsanleitung

• Quarzuhr
  • 12/24h Zeitanzeige
• Innentemperaturanzeige in °C/°F
  • Inenluftfeuchtigkeitsanzeige in RH%
  • Außentemperaturanzeige in °C/°F
• Luftgütesensor zur Überwachung der Raumluftqualität
• Anzeige von CO _2 äquivalenten Messwerten und
  Qualitatsindikator
• Luftgütealarm per LED
• Batterieendanzeige
  GRUNDEINSTELLUNG:
• Öffnen Sie das Batteriefach auf der Rückseite des
  Außensenders und öffnen Sie das Batteriefach auf der
  Rückseite des Luftqualitätsmonitors
• Installieren Sie unter Beachtung der korrekten Polarität eine 2 x C, IEC LR14, 1.5V Alkaline-Batterien in das Batteriefach des Außensenders und 2 x AA, LR06, 1.5V Alkaline-Batterien in das Batteriefach des Luftqualitätsmonitors. Schließen Sie den Deckel wieder.
• Nach dem Einsetzen der Batterie werden alle Segmente des LCD-Bildschirms kurz sichtbar. Der Luftgütemonitor empfängt nach wenigen Sekunden die Temperaturdaten des Außensenders.
• Halten Sie die SET Taste für 3 Sekunden gedrückt, um die
  Uhrzeit manuell einzustellen.
  Hinweis:
• Die CO _2 -Äquivalent ppm wird erst nach 30 Minuten angezeigt.
• Der Luftgütesensor benötigt bis zu 5 Tage, nach Einsetzen der Batterien, um sich an den Raum in dem er sich befindet zu gewöhnen. Wenn das Gerät in einem anderen Raum gebracht wird, kann erneut eine Gewöhnungszeit von mehreren Tagen notwendig sein.
• Bringen Sie die Halterung an der Unterseite des Außensenders für die Tischaufstellung an oder bringen Sie es an der Rückseite des Außensenders für die Wandmontage an.
• Stellen Sie den Luftgütemonitor in einen trockenen Innenraum und entfernt von Störquellen – wie Fernsehgeräte oder Metallplatten - auf. Der Außensender sollte geschützt vor Regen und direktem Sonnenlicht angebracht werden.
  INSTALLATION UND AUSTAUSCH DER BATTERIEN DES
  LUFTQUALITÄTSMONITORS
  Der Luftqualitätsmonitor arbeitet mit 2 x C, LR14, 1.5V Batterien und der Außensender arbeitet mit2 x AA, LR06, 1.5V Batterien. Zur Installation oder zum Austausch folgen Sie bitte den Schritten unten:
• Entfernen Sie den Batteriefachdeckel an der Rückseite des Luftqualitätsmonitor und den Batteriefachdeckel an der Rückseite des Aussensenders. Entfernen Sie die alten Batterien und warten Sie 2 Minuten vor dem nächsten Schritt.
• Legen Sie unter Beachtung der korrekten Polarität (siehe Markierung) die Batterien ein.
• Setzen Sie die Deckel wieder ein.
  BATTERIEWECHSEL
  Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die Batterien aller Geräteeinheiten einmal jährlich zu erneuern.
  GERÄT ZU MOBILE-ALERTS HINZUFÜGEN
  (Gateway für diese Funktion erforderlich, separat erhältlich)
  Öffnen Sie die MOBILE-ALERTS App, es wird die Übersicht angezeigt Tippen Sie auf „Neuen Sensor hinzufügen“ und scannen Sie den QR Code auf der Rückseite des WL 2000. Legen Sie anschließend eine Bezeichnung für den Sender fest. Zur Einstellung eines Namens wählen Sie den Sender durch Antippen aus und tippen Sie dann links neben den Bereich des Stiftsymbols oben rechts.
  FUNKTIONSTASTEN:
  Der Luftqualitätsmonitor verfügt über 4 einfach bedienbare Funktionstasten:

SET Taste:
- Halten Sie die SET-Taste gedrückt, um in den manuellen Einstellmodus zu gelangen: 12/24-Stunden-Zeitanzeige, manuelle Zeiteinstellung. °C/°F-Temperaturanzeige
- Beenden des manuellen Einstellmodus
+ Taste:
- Drücken, um alle manuellen Einstellungswerte zu ändern
ALERT Taste:
- Drücken, um den Luftqualitätsalarm ein- oder auszuschalten
MIN/MAX Taste:
- Drücken, um die minimalen und maximalen Temperatur- und Luftfeuchtigkeitswerte abzurufen

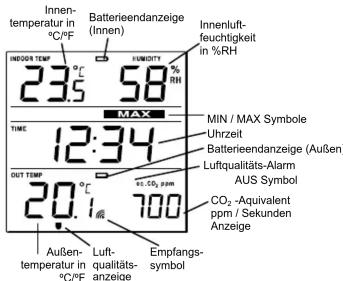

LCD-BILDSCHIRM

MANUELLE EINSTELLUNGEN:
Die folgenden Einstellungen können im Manuellen Einstellmodus vorgenommen werden:
1. Einstellung 12-/24-Stunden-Zeitanzeigeformat
2. Manuelle Zeiteinstellung
3. Einstellung Temperaturanzeige °C/°F
Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den Manuellen Einstellmodus:
EINSTELLUNG 12-/24-STUNDEN-ANZEIGEFORMAT
- "12h" oder "24h" wird auf dem LCD blinken. (Voreinstellung 24
Stunden)
- Benutzen Sie die + -Taste, um den Anzeigemodus auf "12h" oder "24h" zu stellen.
- Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Modus Manuelle Zeiteinstellung die SET-Taste.
MANUELLE ZEITEINSTELLUNG
Einstellung der Zeit wie folgt:
• Die Stundenstellen in der Zeitanzeigesektion werden blinken.
- Benutzen Sie zur Einstellung der Stunden die + -Taste.
Drücken Sie dann die SET-Taste, um in den Einstellmodus für die Minuten zu gelangen.
• Die Minutenstellen werden blinken. Benutzen Sie zur
Einstellung der Minuten die + -Taste.
- Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in
den Modus Temperaturanzeigeneinstellung die SET-Taste.
EINSTELLUNG TEMPERATURANZEIGE °C/°F
Die Anzeige der Temperatur ist auf die Einheit °C (Celsius)
voreingestellt. Auswahl der Anzeige in °F (Fahrenheit) wie folgt:
•
1. Benutzen Sie bei blinkender Anzeige "°C" die +-Taste, um zwischen "°C" und "°F" umzuschalten.
2. Bestätigen Sie mit der SET- Taste und beenden Sie die Einstellung.
Max./ Min. Werte für Luftfeuchtigkeit, Innen- und
Außentemperatur
Drücken Sie die "MIN/MAX" Taste zum Anzeigen der minimalen / maximalen Temperatur und Luftfeuchtigkeit.
LUFTQUALITÄTS-ALARMEINSTELLUNG
Drücken Sie die ALERT Taste um den Luftqualitäts-Alarm einzuschalten. Das Luftqualitäts-Alarm AUS Symbol auf dem LCD-Bildschirm zeigt an, dass der Alarm ausgeschaltet ist. Der Alarm ist eingeschaltet, wenn das Luftqualitäts-Alarm AUS Symbol nicht auf dem LCD-Bildschirm angezeigt wird.
Hinweis:
Wenn der Luftqualitäts-Alarm aktiviert wurde und der CO₂-
Äquivalentwert ppm höher als 1500ppm ist, dann blinkt der LED-Alarm.
LUFTQUALITÄTSINDIKATOR
Der Luftqualitätsindikator befindet sich unten am LCD. Er wechselt von gut (grüner Bereich) zu schlecht (roter Bereich), abhängig vom CO₂ ppm Messwert.

* Der angezeigte Luftqualitätswert, kann nach der Gewöhnungszeit um + / - 250 ppm abweichen.
Hinweis:
Ein 9-stufiges Balkendiagramm wird zur Anzeige der Luftqualitätsstufe in der Umgebung von grün (GUT) bis rot (SCHLECHT) verwendet:

Stufen	CO2-Äquivalent ppm
GRÜN = GUT (Stufe 1)	450 – 600ppm
Stufe 2	650 – 800ppm
Stufe 3	850 – 1000ppm
Stufe 4	1050 – 1200ppm
Stufe 5	1250 – 1500ppm

Stufe 6	1550 – 1800ppm
Stufe 7	1850 – 2100ppm
Stufe 8	2150 – 2400ppm
ROT = SCHLECHT (Stufe 9)	≥ 2450ppm

Hinweise zur Störungsbeseitigung
Wenn in der App für den Sensor kein Messwert angezeigt, prüfen Sie ob die grüne LED am Gateway dauerhaft leuchtet. Wenn nicht, prüfen Sie ob:
- Das Gateway mit dem Netz und dem Router richtig verbunden ist und dieser eingeschaltet ist.
- Führen Sie durch Herausnehmen der Batterien für eine Minute und Wiedereinlegen der Batterien einen Neustart des Gerätes durch.
- Ihr Mobiltelefon mit dem Internet verbunden ist.
- Das Signal durch dicke Wände und Decken geschwächt ist. Nehmen Sie die Station in der Nähe des Gateways in Betrieb und suchen Sie anschließend einen geeigneten Aufstellungsort.
Weitere Informationen und eine ausführliche Beschreibung finden Sie in der App unter Info oder unter www.mobile-alerts.eu
Zusammenfassung der Konformitätserklärung: Wir erklären hiemit, dass dieses Gerät den Anforderungen der RED Directive 2014/53/EU entspricht.
Die Konformitätserklärung können Sie hier abrufen:
www.mobile-alerts.eu/technoline/doc
TECHNISCHE DATEN:
Empfohlener Betriebstemperaturbereich;
+5°C bis +40°C / +41°F bis 104°F
Temperaturmessbereich:
Innen: -9.5°C bis +59.5°C mit 0.5°C Auflösung / 14.0°F bis +139.5°F mit 0.5°F Auflösung (Anzeige "OFL" außerhalb dieses Bereichs. In Fahrenheit Temperaturanzeige, wird OFL, wenn sie über 99,9 °F angezeigt)
Außen: -39.9°C bis +59.9°C mit 0.1°C Auflösung / -39.8°F bis +139.8°F mit 0.2°F Auflösung (Anzeige "OFL" außerhalb dieses Bereichs. In Fahrenheit Temperaturanzeige, wird OFL, wenn sie über 99,9 °F angezeigt)
Relativer Luftfeuchtigkeitsmessbereich:
Innen: 20% bis 95% mit 1% Auflösung (Anzeige “-“ bei Raumtemperatur = OFL, außer, wenn die Temperatur
100°F bis 139,8°F; Anzeige "19%" wenn < 20% und
CO₂-Äquivalent ppm Messbereich:
450ppm bis 3950ppm mit 50ppm Auflösung
(Anzeige "OFL" > 3950ppm)
Datenprüfintervalle:
Baumtemperatur-Prüfintervalle: alle 16 Sekunden
Raumluftfeuchtigkeits-Prüfintenvalle: alle 16 Sekunden
Kaufmilitriedichtigkeits-1 Fullintervalle: alle 1 Luftqualitäte. Brüfintervalle: alle 2 Minuten
Luitqualitats® Übertragung
Übertragung: Übertragungserichweite: 100m / 220 feet
Übertragunsreichweite: 100m/350 feet
Übertragungsfrequenz: 868 MHz Mavimala Sandalsistung: 42 dBm
Maximale Sendeler
Stromversorgung: 2 x C, IEC LR14, 1.5V Abgrenzung (L x B x H): 135,4 x 35,3 x 153,0 mm
Abmessungen (L x B x H). 135,4 x 35,3 x 135,9 mm
Fehlerbehebung
Platzieren Sie kabellose Geräte an einem Ort mit optimalem Empfang. Beachten Sie, dass der Außensender nur im absoluten Freifeld (ohne Störquellen) seine maximale Reichweite nutzen kann, Jede Störquelle, die sich zwischen Außensender und Station befindet (Dächer, Mauern, Böden, Decken, dicke Bäume, etc.), verringert die Reichweite des Senders um die Hälfte.
Vorsichtsmaßnahmen
- Dieses Gerät ist ausschließlich für den Gebrauch in Innenräumen gedacht.
- Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
- Setzen Sie das Gerät nicht hohen Temperaturen, direktem

Sonnenlicht, Staub und Feuchtigkeit aus.

• Tauchen Sie das Gerät nicht in Wasser.
• Vermeiden Sie den Kontakt mit ätzenden Materialien
• Werfen Sie das Gerät nicht ins Feuer. Es könnte explodieren.
• Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht
  bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Bitte lesen Sie vor der Inbetriebnahme sorgfältig alle
  Anweisungen
• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren
  Batterien
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig
  ein.
• Ersetzen Sie stets einen vollständigen Batteriesatz
  • Mischen Sie niemals alte und neue Batterien
• Entfernen Sie erschönfte Batterien sofort
• Entfernen Sie erschopite Batterien sofort.
• Entfernen Sie die Batterien bei Nichtnutzung
• Entiemen Sie die Batterien bei Nichtrutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins
• Luden Sie die Butterchen nicht auf Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobiekten
• Bewahren Sie die Butchenen nicht in der Nähe Von Metallobjer auf, da ein Kontakt einen Kurzschluss verursachen kann
• Auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen extremer
• Guelch Sie Butterchen keinen hoheh Tempert Fauchtigkeit oder direktem Sonnenlicht aus
  Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batteren aufserhalb der Reichweite von Kindern auf Verschenden der Batterien haben zum Erstichen Films.

Verwenden Sie das Produkt ausschließlich für den vorgesehenen

Zweck!

nach dem Batteriegesetz

Altbatterien gehören nicht in den Hausmüll. Wenn Batterien

in die Umwelt gelangen, können diese Umwelt- und

Gesundheitsschaden zur Folge haben. Sie können gebrauchte Batterien unentgeltlich bei ihrem Händler und

gebrauchte Batterien unentgeltlich bei ihrem Handel und Sammelstellen zurückgeben. Sie sind als Verbraucher zur

Sammelstellen zurückgeben. Sie sind als Verbraut Rückgabe von Althatterien gesetzlich verpflichtet!

Hinweis nach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört

Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln

oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät

in einen Recycling Container oder an eine lokale Abfall-

sammelstelle.

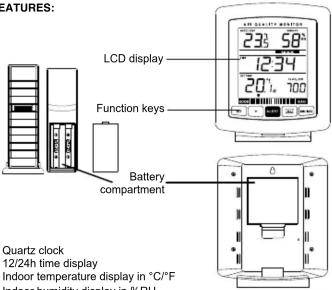

WL 2000-AIR QUALITY MONITOR
