Produkttyp	Luftqualitätsmonitor (Klimakontrolle)
Marke	Techno Line
Modell	WL 1005
Abmessungen (B x H x T)	104 x 47 x 84 mm
Stromversorgung	1 x D Mono 1,5 V Alkaline-Batterie
Betriebstemperaturbereich	+5°C bis +40°C
CO₂-Äquivalent-Messbereich	450 ppm bis 6950 ppm
Anzeige	LCD (12/24h Uhrzeit, Innentemperatur, CO₂-Wert)
Temperaturmessbereich	0°C bis +50°C (Auflösung 0,1°C)
Funktionen	Luftgüteindikator (Balkenanzeige), CO₂-Alarm (LED + Ton), Weckalarm, Batteriestandsanzeige
Alarmarten	3 Stufen: Alarm aus, nur LED, LED + Ton
Weckalarmdauer	ca. 180 Sekunden
Luftgütealarmdauer	max. 30 Minuten
Datenaktualisierung	Temperatur alle 16 s, Luftqualität alle 3 min
Einrichtungszeit Sensor	bis zu 5 Tage zur Raumanpassung
Anzeigeeinheiten	°C / °F, 12h / 24h
Gehäuse	Kunststoff, für Innenräume
Batteriewechsel	Jährlich empfohlen
Entsorgungshinweise	Batterien nicht im Hausmüll; Gerät gemäß ElektroG entsorgen
Sicherheitshinweise	Nicht in Wasser tauchen, kein Feuer, nur Alkaline-Batterien

Häufig gestellte Fragen - WL 1005 Techno Line

Wie stelle ich die Uhrzeit ein?

Halten Sie die SET-Taste für 3 Sekunden gedrückt, dann können Sie mit der +-Taste zwischen 12h/24h wechseln und die Zeit einstellen.

Warum zeigt das Gerät nach dem Einsetzen der Batterie keinen CO₂-Wert an?

Der CO₂-Äquivalentwert wird erst nach 30 Minuten angezeigt. Der Sensor benötigt zudem bis zu 5 Tage zur Gewöhnung an den Raum.

Wie stelle ich den Weckalarm ein?

Halten Sie die ALARM-Taste für 3 Sekunden gedrückt. Stellen Sie mit der +-Taste die Stunden und Minuten ein. Mit der ALARM-Taste bestätigen.

Wie schalte ich den Weckalarm ein/aus?

Drücken Sie einmal kurz die ALARM-Taste. Das Alarmsymbol zeigt an, ob der Alarm aktiviert ist.

Was bedeuten die Farben des Luftgüteindikators?

Grün (Stufe 1, 450–600 ppm) steht für gute Luftqualität, Rot (Stufe 9, ab 2450 ppm) für schlechte Luft.

Wie stelle ich den Luftqualitätsalarm ein?

Halten Sie die ALERT-Taste für 3 Sekunden gedrückt. Wählen Sie mit der ALERT-Taste zwischen ALL (LED + Ton), LED (nur Licht) oder OFF (aus). Bestätigen mit SET.

Welche Batterie wird benötigt?

Das Gerät verwendet eine 1,5 V Alkaline-Batterie vom Typ D (Mono). Keine wiederaufladbaren Batterien verwenden.

Wie wechsle ich die Batterie?

Öffnen Sie den Batteriefachdeckel auf der Rückseite, legen Sie die Batterie polrichtig ein, schließen Sie den Deckel.

Das Gerät zeigt 'OFL' an. Was ist das?

OFL bedeutet außerhalb des Messbereichs. Für Temperatur unter 0°C oder über 50°C, für CO₂ über 6950 ppm.

Kann ich das Gerät im Freien verwenden?

Nein, das Gerät ist nur für den Innenbereich konzipiert. Vermeiden Sie direkte Sonneneinstrahlung, Staub und Feuchtigkeit.

BEDIENUNGSANLEITUNG WL 1005 Techno Line

WL 1005 - LUFTQUALITÄTSMONITOR Betriebsanleitung

MERKMALE:

• Quarzuhr
  • 12/24h Zeitanzeige
  • Innentemperaturanzeige in °C/°E
• Innen temperatureanzeige in °C / F
• Luftgütesensor zur Überwachung der Raumluftqualität
• Eutgutesensor zur Oberwachung der Raumfuhtqualität
• Anzeige von CO – äquivalenten Maaswerten und
  • Anzeige von CO _2
  Qualitätsindikator
  • Luftgütealarm per LED und Alarmton
• Weckalarm
  • Batterieendanzeige

GRUNDEINSTELLUNGEN:

1. Öffnen Sie das Batteriefach auf der Rückseite des
   Luftqualitätsmonitor
2. Installieren Sie unter Beachtung der korrekten Polarität eine 1.5V-Alkaline-Batterie vom Typ D, Mono in das Batteriefach und schließen Sie den Deckel wieder.
3. Nach dem Einsetzen der Batterie werden alle Segmente des LCD-Bildschirms kurz sichtbar und es wird ein einmaliges Biopsignal ortönen.
4. Stellen Sie Datum und Uhrzeit mithilfe des Manuellen Set Modus ein.

Hinweis:

- Die _2 -Equivalent ppm wird erst nach 30 Minuten angezeigt. - Der Luftgütesensor benötigt bis zu 5 Tage, nach Einsetzen der Batterien, um sich an den Raum in dem er sich befindet zu gewöhnen. Wenn das Gerät in einem anderen Raum gebracht wird, kann erneut eine Gewöhnungszeit von mehreren Tagen notwendig sein.

INSTALLATION UND AUSTAUSCH DER BATTERIEN DES

LUFTQUALITÄTSMONITORS

Der Luftqualitätsmonitor arbeitet mit einer 1,5 V-Batterie vom Typ D.
Mono Zur Installation oder zum Austausch folgen Sie bitte de
Schritten unten

1. Entfernen Sie den Batteriefachdeckel an der Rückseite des Luftqualitätsmonitor.
2. Legen Sie unter Beachtung der korrekten Polarität (siehe
   Markierung) die Batterien ein.
3. Setzen Sie den Deckel wieder ein.

BATTERIEWECHSEL:

Um optimale Funktion und Genauigkeit zu gewährleisten, wird empfohlen, die Batterien aller Geräteeinheiten einmal jährlich zu erneuern (Die Batterielebensdauer entnehmen Sie bitte den Technischen Daten unten).

Bitte beteiligen Sie sich am aktiven Umweltschutz und entsorgen Sie verbrauchte Batterien nur bei den hierfür vorgesehenen Sammelstellen.

FUNKTIONSTASTEN:

Der Luftqualitätsmonitor verfügt über 4 einfach bedienbare Funktionstasten:

SET-Taste:

Taste (Einstellung):
- Halten Sie die SET-Taste gedrückt, um in den manuellen Einstellmodus zu gelangen: 12/24-Stunden-Zeitanzeige, manuelle Zeiteinstellung, °C/°F-Temperaturanzeige
• Alarmsignal stoppen
- Beenden des manuellen Einstellmodus
2.1.1.1
+ -Taste:
- Drücken, um alle manuellen Einstellungen zu ändern
• Aktivieren/deaktivieren des Alarms
• Alarmsignal stoppen

ALERT-Taste:

• Gedrückt halten, um in den Luftgütealarm-Einstellungsmodus

zu gelander

- Drücken, um die Luftqualitätsalarmeinstellungen zu ändern

ALARM-Taste

- Gedrückt halten, um in den Alarm-Einstellmodus zu gelangen - Alarmsignal stoppen

- Beenden des Alarm-Einstellmodus

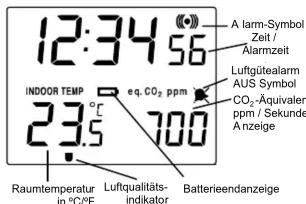

LCD-BILDSCHIRM

MANUELLE EINSTELLUNGEN:

Die folgenden Einstellungen können im Manuellen Einstellmodus vorgenommen werden:

1. Einstellung 12 / 24 Stunden Zeitanzeigeformat

2. Einstellung 12-7 24-Stunden-Zeit

3. Manuelle Zeiteinstellung

4. Manuelle Zeitelfestellung

5. Einstellung Temperaturanzeige °C/°E

6. Einstellung Temperatulanzeige C/1

Drücken und halten Sie die SET-Taste für etwa 3 Sekunden zum Eintritt in den Manuellen Einstellmodus:

EINSTELLUNG 12-/24-STUNDEN-ANZEIGEFORMAT

- "12h" oder "24h" wird auf dem LCD blinken. (Voreinstellung 24 Stunden)

- Benutzen Sie die + -Taste, um den Anzeigemodus auf "12h" oder "24h" zu stellen.

- Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Modus Manuelle Zeiteinstellung die SET-Taste.

MANUELLE ZEITEINSTELLUNG

Einstellung der Zeit wie folgt:
• Die Stundenstellen in der Zeitanzeigesektion werden blinken.
- Benutzen Sie zur Einstellung der Stunden die + -Taste. Drücken Sie dann die SET-Taste, um in den Einstellmodus für die Minuten zu gelangen.
• Die Minutenstellen werden blinken. Benutzen Sie zur Einstellung der Minuten die + -Taste.

- Drücken Sie zur Bestätigung der Einstellung und zum Eintritt in den Modus Temperaturanzeigeneinstellung die SET-Taste.

EINSTELLUNG TEMPERATURANZEIGE °C/°F

Die Anzeige der Temperatur ist auf die Einheit °C (Celsius) voreingestellt. Auswahl der Anzeige in °F (Fahrenheit) wie folgt: 1. Benutzen Sie bei blinkender Anzeige "°C" die + -Taste, um zwischen "°C" und "°F" umzuschalten.
2. Drücken Sie zur Bestätigung aller Einstellungen die SET-Taste.

LIETOQUALITÄTS-ALARMEINSTELLUNG

Drücken und halten Sie die ALERT-Taste für etwa 3 Sekunden zum Eintritt in den Lüftgütealarm-Einstellmodus. Der Luftqualitätsmonitor verfügt über 3 Alarmestellungen (Standard: ALLE):

• ALL (ALLE): LED-Alarmblinken mit Alamton

• OFF (AUS): ausgeschalteter Alarm (kein LED-Alarmblinken, kein Alarm-Ton)
• LED: nur LED-Alarmblinken
[Non-Text]
1. Die Einstellung beginnt zu blinken. Verwenden Sie die ALERT -Taste, um die erforderliche Einstellung einzustellen (ALLE, LED, AUS)
2. Bestätigen Sie mit der SET- Taste und beenden Sie die Einstellung.

Hinweis:

Wenn der Luftqualitäts-Alarm auf "ALL" (ALLE) oder "LED" eingestellt wurde:

• CO -Äquivalent ppm > 1500ppm

Der LED-Alarm blinkt mit langsamerer Geschwindigkeit (1,5 s) und es ertönt kein Alarmton.

• CO 2-Äquivalent ppm > 2000ppm:

Der LED-Alarm blinkt mit schnellerer Geschwindigkeit (0,5 s) und es ertönt ein Alarmton. (Der Alarm ertönt nur, wenn die Luftqualitätseinstellung auf ALLE eingestellt wurde).

Hinweis über den Luftqualitätsalarm:

- Der Luftqualitätsalarm ertönt maximal 30 Minuten lang. Drücken Sie eine beliebige Taste, um den Alarm zu stoppen.

LUFTQUALITÄTSINDIKATOR

Der Luftqualitätsindikator befindet sich unten am LCD. Er wechselt von gut (grüner Bereich) zu schlecht (roter Bereich), abhängig vom CO₂ ppm Messwert.

* Der angezeigte Luftqualitätswert, kann nach der Gewöhnungszeit um + / - 250 ppm abweichen.

Hinweis:

Ein 9-stufiges Balkendiagramm wird zur Anzeige der Luftqualitätsstufe in der Umgebung von grün (GUT) bis rot (SCHLECHT) verwendet:

Stufen CO	_2 -Aequivalent ppm
GRÜN = GUT (Stufe 1) 450 – 600ppm
Stufe 2 650 – 800ppm
Stufe 3 850 – 1000ppm
Stufe 4 1050 – 1200ppm
Stufe 5 1250 – 1500ppm
Stufe 6 1550 – 1800ppm
Stufe 7 1850 – 2100ppm
Stufe 8 2150 – 2400ppm
ROT = SCHLECHT (Stufe 9) ≥ 2450ppm

EINSTELLUNG DES WECKZEITALARMS

Einstellung des Weckalarms:

1. Drücken und halten Sie die ALARM-Taste für etwa 3 Sekunden, bis die Anzeige der Alarmzeit blinkt.

2. Es blinken zuerst die Stundenstellen und das Alarmsymbol wird
   angezeigt. Stellen Sie mit der + -Taste die Stunden ein.

3. Drücken Sie erneut die ALARM-Taste, die Minutenstellen
   blinken. Stellen Sie dann mit der +-Taste die Minuten ein
4. Drücken Sie erneut die ALARM (SET Taste, um die
5. Drucken Sie erneut die ALARM / SET-Taste, u Einstellung zu bestätigen und zu beenden.

Hinweis:

ur Aktivierung/Deaktivierung drücken Sie einmal die ALARM-

aste. Die Anzeige des Alarmsymbols lässt erkennen, dass der

arm eingeschaltet (ON) ist.

• Die Dauer des Weckalarmsignals beträgt etwa 180 Sekunden.
- Drücken Sie eine beliebige Taste um den Alarm zu beenden.

TECHNISCHE DATEN:

Innenraum: 0.98°C bis +50.98°C mit 0.18°C Auflösung /

Empfohlener Betriebstemperaturbereich:
Empfohlener Betriebstemperaturbe +5°C bis +40°C / +41°F bis 139.8°F
+5 C Dis +40 C7 +41 F Dis Temperaturmoschereich:

Innenraum. -9.9 °C bis +39.9 °C mit 0.1 °C Auflösung 7 14.1°F bis +139.8°F mit 0.2°F Auflösung

(Anzeige "OFL" außerhalb dieses Bereichs. In Fahrenheit Temperaturanzeige, wird OFL, wenn sie

über 99,9 ° F angezeigt

CO₂ -Äquivalent ppm Messbereich

450ppm bis 6950ppm mit 50ppm Auflösung

(Anzeige "OEL" > 6950ppm)

(Dinzeige 072-000 Datenprüfintervalle:

Batenprümmittelvalle: Baumtemperatur Prüfintervalle: alle 16 Sekunden

Kauftemperatul-Fühntervalle. – alle 10 Sekunden Bauyluftfavchtigkeits Brüfintervalles, alle 46 Salvunden

Raumluftleuchtigkeits-Prüfintervalle: alle 16 Sekunden Luftqualitäte. Drüfintervalle: alle 2 Minuten

Lutqualitats- Prunintervalle.

Stromversorgung: 1 x D, Mono, 1.5V

Abmessungen (L x B x H): 104 x 47 x 84 mm

Vorsichtsmaßnahmen

• Dieses Gerät ist ausschließlich für den Gebrauch in
Innenräumen gedacht
- Setzen Sie das Gerät nicht extremer Gewalteinwirkung oder Stößen aus.
- Setzen Sie das Gerät nicht hohen Temperaturen, direktem
Sonnenlicht, Staub und Feuchtigkeit aus
• Taushen Sie das Gerät nicht in Wasser
- Tauchen Sie das Gerät nicht in Wasser. - Vormeiden Sie den Kontakt mit ätzenden Materialien
- Vermeiden Sie den Kontakt mit atzenden Materialien.
- Werten Sie das Gerät nicht ins Feuer. Es konnte explodieren.
- Öffnen Sie nicht das Gehäuse und manipulieren Sie nicht bauliche Bestandteile des Geräts.

Batterie-Sicherheitshinweise

• Bitte lesen Sie vor der Inbetriebnahme sorgfältig alle Anweisungen.
• Verwenden Sie nur Alkali-Batterien, keine wiederaufladbaren Batterien.
• Legen Sie die Batterien unter Beachtung der Polarität (+/-) richtig
• Eigen Sie die Butterchen unter Beuchtung der Poluntat (1) hortig ein
  • Ersetze
• Ersatzen Sie stets einen vollständigen Batteriesatz.
• Mieschen Sie niemals alte und neu Batterien
• Mischen Sie hiemals alte und neue Batte
• Entfernen Sie erschopfte Batterien sofort
• Entfernen Sie die Batterien bei Nichtnutzung.
• Laden Sie die Batterien nicht auf und werfen Sie sie nicht ins Feuer. Sie könnten explodieren.
• Bewahren Sie die Batterien nicht in der Nähe von Metallobiekten
  auf, da ein Kontakt einen Kurzschluss verursachen kann.
• Setzen Sie Batterien keinen hohen Temperaturen, extremer Feuchtigkeit oder direktem Sonnenlicht aus.
• Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf. Verschlucken der Batterien kann zum Ersticken führen.

Hinweispflicht nach dem Batteriegesetz

ach dem Elektronikgerätegesetz

Laut Elektro- und Elektronikgerätegesetz (ElektroG) gehört Elektroschrott nicht in den Hausmüll, sondern ist zu recyceln oder umweltfreundlich zu entsorgen. Entsorgen Sie ihr Gerät in einen Recycling Container oder an eine lokale Abfall-sammelstelle.

CE

Konformitätserklärung: Wir

erklaren hiermit, dass dieses Gerät für die drebtlose Datenübertragung

für die drantiöse Datenübertragur den wesentlichen Anforderungen

der R&TTE Direktive 1999/5/EC

entspricht
