Produkttyp	Mechanisches Stadiometer
Marke	ADE
Modell	MZ10038
Kategorie	Längenmessgerät
Messbereich	850 – 2100 mm (85 – 210 cm)
Teilung	1 mm
Abmessungen (BxTxH)	350 x 450 x 880 mm
Fußplatte (BxT)	350 x 405 mm
Gewicht	6,2 kg
Material	Aluminium und Kunststoff
Anwendung	Messung der Körpergröße von Erwachsenen und Kindern
Messprinzip	Mechanisch, ausziehbare Segmente
Erster Messbereich	85 – 140,5 cm (nur erstes Segment)
Zweiter Messbereich	bis 210 cm (beide Segmente)
Ableseposition	Rote Markierung bei 85 cm Höhe
Montage	Messstab in Fußplatte einschieben und mit Schrauben fixieren
Sicherheitshinweis	Messzunge nach Gebrauch einklappen
Garantie	2 Jahre auf Material- und Verarbeitungsfehler
Hersteller	ADE Germany GmbH, Neuer Höltigbaum 15, 22143 Hamburg
Lieferumfang	Messstab, Fußplatte mit vormontierten Schrauben
Reinigung	Mit feuchtem Tuch abwischen, keine aggressiven Reinigungsmittel
Optionales Zubehör	ADE Waage (separat erhältlich)

Häufig gestellte Fragen - MZ10038 ADE

Wie montiere ich das ADE MZ10038 Stadiometer?

Entnehmen Sie den Messstab und die Fußplatte. Drehen Sie die Schrauben aus der Halterung, schieben Sie den Messstab in die Halterung über den Alublock und ziehen Sie die Schrauben wieder fest.

Welche Körpergrößen kann ich mit dem MZ10038 messen?

Der Messbereich beträgt 85 bis 210 cm. Bei Patienten unter 140,5 cm nur das erste Segment ausziehen, über 140,5 cm beide.

Wie lese ich die gemessene Größe ab?

Die Ablesung erfolgt an der roten Markierung auf dem Messstab bei einer Höhe von 85 cm. Der Messwert wird direkt an dieser Markierung abgelesen.

Ist das Stadiometer sicher in der Anwendung?

Ja, aber klappen Sie nach jeder Messung die Messzunge nach unten, um Verletzungen zu vermeiden. Montieren Sie es nur wie beschrieben.

Wie reinige ich das Stadiometer?

Reinigen Sie das Gerät mit einem feuchten Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, um Beschädigungen zu vermeiden.

Gibt es eine Garantie?

Ja, ADE gewährt 2 Jahre Garantie auf Material- und Verarbeitungsfehler. Ausgenommen sind Verschleißteile und Schäden durch unsachgemäße Nutzung.

Kann ich das Stadiometer auch mit einer Waage kombinieren?

Ja, optional können Sie eine ADE Waage erwerben, um eine komplette Mess- und Wiegestation zu erhalten.

Was bedeuten die drei Segmente des Messstabs?

Der Messstab hat zwei Segmente mit Größeneinteilung (für 85-210 cm) und ein Segment ohne Einteilung für die ersten 85 cm (nicht sichtbar im Messbereich).

Wie schwer ist das Gerät?

Das Eigengewicht beträgt 6,2 kg, ideal für den mobilen Einsatz in Praxen oder Kliniken.

Wo finde ich die technischen Daten?

Die technischen Daten wie Maße (350x450x880 mm) und Teilung (1 mm) sind in der Bedienungsanleitung sowie auf dem Typenschild angegeben.

BEDIENUNGSANLEITUNG MZ10038 ADE

Mechanisches Stadiometer

Mechanical Stadiometer

MZ10038-210420-Rev003-UM-de-e

ADE

Montage und Inbetriebnahme....2

Anwendung 3

Sicherheitshinweise....3

Garantie 3

Technische Daten 3

Montage und Inbetriebnahme

Dieses Symbol bedeutet: „Gebrauchsanweisung beachten“. Um präzise Ergebnisse zu erzielen, lesen Sie die Gebrauchsanweisung sorgfältig durch und folgen Sie den darin enthaltenen Instruktionen. Bewahren Sie die Gebrauchsanweisung für späteres Nachschlagen auf.

Ihr ADE Stadiometer ist ein Qualitätsprodukt und ein Längenmessinstrument. Sie benutzen es zur Ermittlung der Körpergröße von Erwachsenen und Kindern. Zusammen mit einer ADE Waage (optional erhältlich) verfügen Sie über eine zuverlässige und langlebige Mess- und Wiegestation, die Ihnen die Ermittlung des Gesundheitszustandes Ihrer Patienten zuverlässig erleichtert.

Lieferumfang (2 Kartons)

• Messstab (im Karton 60 x 40 x 880 mm)
• Fußplatte (im Karton 360 x 460 x 75 mm) inkl. 2 Montageschrauben (bei Lieferung vormontiert)

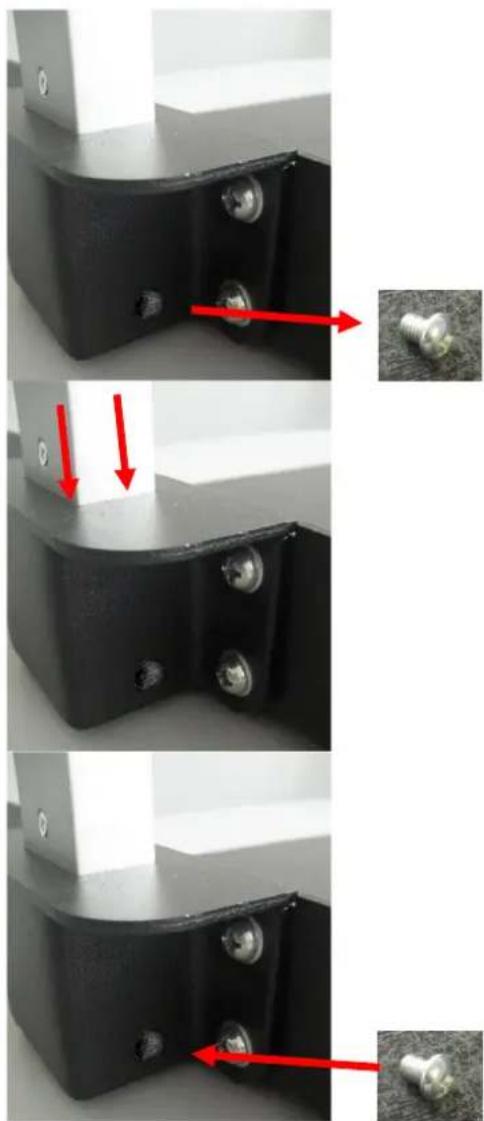

Montage

Entnehmen Sie den Messstab dem länglichen Karton und entfernen Sie die Schutzhülle.

Entnehmen Sie dann die Fußplatte dem zweiten Karton.

Drehen Sie die vormontierten Schrauben aus der Halterung für den Messstab heraus.

Schieben Sie dann den Messstab in die vorgesehene Halterung und achten Sie darauf, dass der Messstab vollständig über den in der Halterung befestigten Alublock gestülpt wird.

Drehen Sie dann die beiden Schrauben wieder ein und befestigen Sie so den Messstab mit der Halterung.

Damit ist die Montage abgeschlossen.

• Platzieren Sie den Patienten so auf der Fußplatte, dass er mit dem Rücken zur Säule steht.
• Ziehen Sie dann am Kopf der Säule die Längenmesseinheit so weit wie nötig heraus. Der Längenmessstab ist in drei Segmente geteilt: zwei mit Größeneinteilung und eines ohne Einheiten (für die ersten 85 cm).
• Achten Sie beim Herausziehen darauf, dass zunächst nur das erste Segment vollständig ausgezogen wird. Hiermit lassen sich Körpergrößenmessungen von 85 cm bis 140,5 cm durchführen.
• Ist der Patient größer als 140,5 cm, ziehen Sie bitte zusätzlich das zweite Segment aus. Damit erweitert sich der Messbereich auf bis zu 210 cm Zustand.
• Klappen Sie die Messzunge aus und stellen Sie den Messstab so ein, dass die Messzunge auf dem Kopf der aufrechtstehenden Person aufliegt.
• Die Größenablesung findet in jedem Fall an der roten Markierung in der Höhe von 85cm statt.

Sicherheitshinweise

Folgen Sie den Hinweisen der Bedienungsanleitung.

Montieren Sie den Messstab nur in der oben beschriebenen Art und Weise.

Nach dem Messvorgang klappen Sie die Messzunge bitte immer nach unten, um einer eventuellen Verletzungsgefahr vorzubeugen.

Garantie

ADE wird dieses Produkt reparieren oder ersetzen, wenn bewiesen werden kann, dass es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Batterien, Kabel, Netzgeräte, Akkus etc., sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch verursachte Beschädigungen. Für Geräte, die durch Unbefugte geöffnet wurden, greift die Garantie nicht. Die gesetzlich geregelten Rechte des Kunden werden durch diese Garantievereinbarung in keiner Hinsicht angegriffen.

Technische Daten

Messbereich 850 – 2100 mm

Teilung 1 mm

Maße (BxTxH) 350 x 450 x 880 mm

Fußplatte (BxT) 350 x 405 mm

Eigengewicht 6,2 kg

Hersteller:

ADE Germany GmbH

Neuer Höltigbaum 15

22143 Hamburg
