Produkttyp	Druckluft-Fettpresse
Modell	40053
Marke	Güde
Betriebsdruck	2–8 bar
Fettdruck	100–400 bar
Luftverbrauch	0,5 l/Hub
Anschlussgewinde	1/4"
Gewicht	1,1 kg
Füllmethoden	Patrone (400 g), Ansaugen, Einfüllpumpe
Material Kopf	Leichtmetall
Oberfläche	Verchromt und einbrennlackiert
Griff	Fingergriff für ermüdungsfreies Arbeiten
Spitz zulaufende Bauweise	Ermöglicht Arbeiten auf engem Raum
Entlüftungsventil	Vorhanden
Kopf aus Leichtmetall	Ja
Enthält Zubehör	keine Angabe

Häufig gestellte Fragen - 40053 GUDE

Wie fülle ich die Fettpresse mit einer Patrone?

Entfernen Sie den Kopf vom Behälterrohr, ziehen Sie den Druckkolbengriff vollständig zurück, setzen Sie das offene Ende der Patrone ein, schieben Sie sie vollständig hinein, entfernen Sie die Abdichtung oder ziehen Sie den Streifen ab, setzen Sie den Kopf wieder auf, drücken Sie die Anschlagplatte, lassen Sie die Kolbenstange los und ziehen Sie den Druckkolbengriff herunter.

Wie befüllt man die Fettpresse durch Ansaugen?

Entfernen Sie den Kopf, tauchen Sie das offene Ende des Behälterrohrs etwa 2 Zoll tief in das Schmiermittel, ziehen Sie den Druckkolbengriff langsam heraus, lassen Sie den Stab in die Keilnut einrasten, setzen Sie den Kopf wieder auf, drücken Sie die Anschlagplatte, lassen Sie die Kolbenstange los und ziehen Sie den Griff herunter.

Wie befülle ich die Fettpresse mit einer Einfüllpumpe?

Ziehen Sie den Druckkolbengriff vollständig zurück, setzen Sie den Befüllungszapfen in den Stutzen der Einfüllpumpe, füllen Sie das Behälterrohr mit der Pumpe, trennen Sie die Presse von der Pumpe, drücken Sie die Anschlagplatte, lassen Sie die Kolbenstange los und ziehen Sie den Griff herunter.

Wie entlüfte ich die Fettpresse, wenn sie nicht funktioniert?

Drehen Sie den Kopf 1 bis 1½ Umdrehungen los, ziehen Sie die Druckkolbenstange vollständig zurück und lassen Sie sie schnell los (mehrmals wiederholen), drücken Sie die Kolbenstange vollständig ein, befestigen Sie den Kopf, drücken Sie dann mehrmals das Entlüftungsventil, um die Luft entweichen zu lassen.

Welchen Druck benötigt der Kompressor?

Der Kompressor muss einen Druck von 30 bis 150 psi (ca. 2–10 bar) liefern, damit die Fettpresse bei jedem Betätigen des Drückers 1200 bis 6000 psi abgeben kann.

Kann ich die Befüllungsart wechseln?

Es wird empfohlen, die einmal gewählte Befüllungsart dauerhaft beizubehalten, da ein Wechsel zu Undichtigkeiten führen kann. Wählen Sie die geeignete Art basierend auf dem Schmiermittelsortiment Ihres Händlers.

Warum tritt Schmiermittel am Boden aus?

Dies kann passieren, wenn zuvor eine Patrone verwendet wurde und dann auf eine andere Befüllungsart gewechselt wird. Der Gummikolben kann sich verformen. Verwenden Sie daher konsequent eine Füllmethode.

Welche Wartung ist täglich erforderlich?

Vor Gebrauch täglich Öl über die Luftarmatur zuführen.

Wie schwer ist die Fettpresse?

Sie wiegt nur 1,1 kg.

Welche Anschlussgewinde hat die Fettpresse?

Das Anschlussgewinde beträgt 1/4 Zoll.

BEDIENUNGSANLEITUNG 40053 GUDE

DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.

Beschreibung

Diese Druckluft-Fettpresse ist ein speziell entwickeltes, hochwertiges und professionelles Druckluftwerkzeug, hergestellt aus den besten Materialien, ideal für Schmierung und Pflege von Transportgeräten, landwirtschaftlichen Maschinen und industriellen Anlagen etc.

Merkmale und Funktionen

• Feinbehandelte Oberfläche mit Verchromung und Einbrennlackierung
• Da die spitz zulaufende Konstruktion den Einbringabstand verringert und den Schwerpunkt zwischen Fingergriff und Behälterrohr konzentriert, kann sie während des Betriebs ohne Ermüdung des Arms bewegt werden (Siehe Abb. 1).
• Infolge der spitz zulaufenden Konstruktion ist Arbeiten über einen breiten Bereich auf engem Raum möglich (siehe Abb. 1).
  • Die im Rohr eingeschlossene Luft kann nach dem Einfüllen des Schmiermittels über ein Entlüftungsventil entweichen.
• Über den Einfüllzapfen werden die Schmiermittel von der Einfüllpumpe eingefüllt.
• Mit dem vom Kompressor erzeugten Druck von 30 bis 150 psi kann sie bei jedem Betätigen des Drückers 1200 bis 6000 psi abgeben.
• Da der Kopf der Presse aus Leichtmetall besteht, ist sie leichter als jede andere Spritzpistole. Sie wiegt nur 1,1 kg.
• Fingergriff für bequemes Halten bei der Arbeit.

• Das Schmiermittel kann auf drei verschiedene Weisen eingefüllt werden. Patrone (mit der Standard-Schmiermittelpatrone von 400g (14 oz.), Befüllung durch Ansaugen und Füllen mit der Befüllungspumpe.

• Der Drücker sollte während des gesamten Arbeitsvorgangs gedrückt sein.

• Vor Gebrauch ist täglich Öl über die Luftarmatur zuzuführen.

- Falls die Fettpresse nicht funktioniert, ist dies auf Luftansammlungen in der Fettpresse zurückzuführen. Um die Luft zu entfernen: Kopf der Fettpresse 1 bis 1½ Umdrehungen losschrauben, weiteres Vorgehen wie folgt:

Schritt 1: Druckkolbenstange vollständig zurückziehen, schnell loslassen. Mehrere Male wiederholen. Durch die dadurch ausgeübte Kraft wird der Gummiring bewegt und in die Patrone gedrückt, was für das Funktionieren der Fettpresse äußerst wichtig ist. Druckkolbenstange vollständig eindrücken. Kopf am Zylinder befestigen.

Schritt 2: Entlüftungsventil mehrmals drücken, um die Luft entweichen zu lassen. Jetzt ist die Fettpresse gebrauchsfertig.

Technische Daten

Betriebsdruck	2-8	bar
Fettdruck	100-400	bar
Luftverbrauch	0,5	I/Hub
Anschlussgewinde	1/4"
Gewicht	1,1	kg

Abb.1: Druckluft-Fettpresse

Bei den Spezifikationen und der Konstruktion sind Änderungen vorbehalten. Befüllungsart nicht dauernd wechseln!!

Befüllung mit Patrone (siehe Abb. 3)

(a) Kopf der Fettpresse vom Behälterrohr entfernen.
(b) Druckkolbengriff vollständig zurückziehen.
(c) Offenes Ende der Patrone in Behälterrohr einsetzen, vollständig einschieben. Abdichtung entfernen oder Streifen von der Patrone abziehen.
(d) Kopf der Fettpresse wieder mit Behälterrohr zusammenbauen, Anschlagplatte drücken, Kolbenstange loslassen. Druckkolbengriff herunterziehen.

Abb.3: Befüllung mit Patrone

Befüllung durch Ansaugen (siehe Abb. 4)

(a) Kopf der Fettpresse vom Behälterrohr entfernen.
(b) Offenes Ende des Behälterrohrs ungefähr 2 ^st tief in den Schmiermittelkübel tauchen, Druckkolbengriff langsam herausziehen, Stäbchen in die Keilnut einrasten.
(c) Kopf der Fettpresse wieder mit Behälterrohr zusammenbauen. Anschlagplatte drücken, Kolbenstange loslassen. Druckkolbengriff herunterziehen.

Abb.4: Befüllung mittels Ansaugen

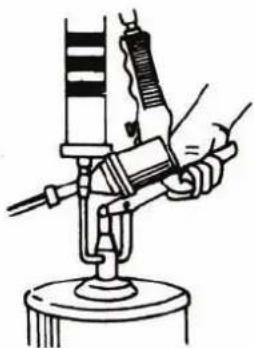

Befüllung mit Befüllungspumpe (siehe Abb. 5)

(a) Druckkolbengriff vollständig zurückziehen.
(b) Befüllungszapfen in den Stutzen der Einfüllpumpe einsetzen.
(c) Füllen des Behälterrohrs mittels der Einfüllpumpe.
(d) Fettpresse von der Einfüllpumpe trennen.
(e) Anschlagplatte drücken, Kolbenstange loslassen. Druckkolbengriff herunterziehen.

Abb.5: Befüllung mit Einfüllpumpe

WICHTIG:

1. Falls die Befüllung mit Patrone gewählt wird, könnte durch ein längeres Zusammendrücken und Durchtränken mit Schmiermittel innerhalb der Schmiermittel-Patrone eine Deformierung und Zusammenziehen des Gummikolbens hervorgerufen werden.
2. Falls dann die Befüllung per Vorratsbehälter oder Vollpumpen gewählt wird, ist es möglich, dass eine geringe Menge Schmiermittel aus dem Boden des Behälterrohrs sickert.
3. Um dies zu verhindern, legen Sie bitte gleich zu Beginn die geeignete Art der Befüllung über einen längeren Zeitraum fest (hängt vom Schmiermittelsortiment Ihres Händlers vor Ort ab) und verwenden diese ständig.
4. Und jetzt ist das Rätsel des Austretens von Schmiermittel gelöst.
