BEDIENUNGSANLEITUNG GT-AL120-LED Oecolux

120 LED-Arbeitsleuchte, kabellos

Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

vielen Dank, dass Sie sich für den Kauf dieses Produktes entschieden haben. Wir hoffen sehr, dass es Ihnen gefällt und Sie es gerne benutzen.

In dieser Anleitung haben wir genau beschrieben, wie Sie den Artikel optimal und sicher nutzen können.

Wir wünschen Ihnen viel Freude damit!

Das Siegel Geprüfte Sicherheit (GS-Zeichen) bescheinigt, dass ein Produkt den Anforderungen des deutschen Produktsicherheitsgesetzes (ProdSG) entspricht. Das GS-Zeichen zeigt an, dass bei bestimmungsgemäßer Verwendung und bei vorhersehbarer Fehlanwendung des gekennzeichneten Produktes die Sicherheit und Gesundheit des Nutzers nicht gefährdet sind. Es handelt sich hierbei um ein freiwilliges Zeichen. BUREA VERITAS ist ein international anerkanntes und akkreditiertes Prüflabor, welches in zahlreichen Ländern vertreten ist.

Durch die CE-Kennzeichnung bestätigt der Hersteller, dass das Produkt den produktspezifisch geltenden europäischen Richtlinien entspricht.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet.

Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de.

120 LED-Arbeitsleuchte, kabellos

Modell: GT-AL120-LED

Diese Bedienungsanleitung kann auch als pdf-Datei von unserer Homepage www.gt-support.de heruntergeladen werden.

Importeur (keine Serviceadresse):

Globaltronics GmbH & Co. KG

Domstr. 19, D-20095 Hamburg

X/13/2014

Lieferumfang

1 Ladeleuchte

2 Ein-/Ausschalter (beidseitig)

3 Anschlussbuchse(ACHTUNG: Schutzkappe während des Ladevorgangs entfernen)

4 Ausklappbarer, drehbarer Haken zum Aufhängen (beidseitig)

5 Klappbarer Griff mit Magnethalter (beidseitig)

6 LEDs

7 Ladegerät

8 Kfz-Adapter

Inhaltsverzeichnis

Lieferumfang 3

Allgemeines 5

Zu dieser Anleitung 5

Bestimmungsgemäßer Gebrauch 5

Sicherheit 6

Leuchten-Akku aufladen 9

Gebrauch 9

Ohne Stromanschluss 9

Mit Stromanschluss 9

Leuchte positionieren 10

Reinigen 11

Störung & Abhilfe 11

Technische Daten 12

Akkus ausbauen 13

Entsorgen 15

Allgemeines

Zu dieser Anleitung

Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Produktes.

Lesen Sie die folgenden Hinweise aufmerksam durch und bewahren Sie diese Gebrauchsanweisung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Gebrauchsanweisung mit.

Symbole in dieser Anleitung:

Dieses Symbol warnt vor schweren Verletzungsgefahren und schweren Sachschäden.

Dieses Symbol warnt vor leichten Verletzungen und Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Verwendete Auszeichnungen:

Die Bezeichnungen von Tasten/Bedienelementen werden fett dargestellt.

GEFAHR - Sicherheitshinweis, der vor schweren Verletzungen und Lebensgefahr warnt.

WARNUNG - Sicherheitshinweis, der vor möglichen schweren Verletzungen und schweren Sachschäden warnt.

Vorsicht - Sicherheitshinweis, der vor möglichen leichten Verletzungen oder Sachschäden warnt.

Arbeitsschritte sind fortlaufend nummeriert.

Bestimmungsgemäßer Gebrauch

Diese LED-Arbeitsleuchte ist für den Privatgebrauch konzipiert. Für den gewerblichen Einsatz in Kfz- oder anderen Werkstätten etc. ist die Arbeitsleuchte ungeeignet.

Die Leuchte kann über eine Steckdose oder einen Zigarettenanzünder („Bordspannungs-Steckdose“) aufgeladen und/oder betrieben werden. Die gewählte Stromquelle muss in jedem Fall den „Technischen Daten“ entsprechen.

Sicherheit

• Diese Geräte können von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauches des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt.
• Beaufsichtigen Sie Kinder, um sicherzustellen, dass diese nicht mit dem Gerät spielen.

Gefahr für Kinder und erweiterten Personenkreis

- Halten Sie Verpackungsbeutel und -folien von Babys und Kleinkindern fern, es besteht Erstickungsgefahr!

Gefahr durch Elektrizität

• Schließen Sie die Leuchte nur an eine ordnungsgemäß installierte Steckdose bzw. einen passenden Zigarettenanzünder an. Die jeweilige Spannung muss den „Technischen Daten“ entsprechen.
• Schützen Sie die Leuchte vor Feuchtigkeit. Nie in die Nähe eines Waschbeckens, Teiches o. ä. legen oder hängen. Die Arbeitsleuchte und der Netzadapter dürfen niemals in Wasser oder andere Flüssigkeiten eingetaucht werden. Stromschlaggefahr!
• Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzstecker ziehen können.
• Nehmen Sie keine Änderungen oder Reparaturen am Artikel vor. Die LEDs können und dürfen nicht ausgetauscht werden.
• Schließen Sie die Arbeitsleuchte nicht an, wenn:
• Leuchte, Stromkabel oder Stecker beschädigt sind,
• die Arbeitsleuchte heruntergefallen ist.
• Achten Sie darauf, dass die Stromkabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt werden können. Wickeln Sie alle Kabel vor dem Gebrauch vollständig ab.

- Ziehen Sie den Netzadapter/Stecker aus Steckdose/Zigarettenanzünder:

- wenn Sie die Arbeitsleuchte nicht benutzen,

- bevor Sie die Leuchte reinigen,

- wenn während des Betriebs oder des Aufladens offensichtlich eine Störung auftritt, z. B. Qualm, Verbrennungsgeruch etc.,

- bei Gewitter.

Ziehen Sie dabei immer am Netzadapter/Stecker, nicht am Kabel.

Gefahr von Verbrennungen und Brand

- In feuer- und explosionsgefährdeter Umgebung darf die Leuchte nicht eingesetzt werden.

- Halten Sie leicht brennbare Materialien von der Leuchte fern. Hängen Sie niemals Gegenstände über die Arbeitsleuchte oder den Netzadapter und decken Sie diese nicht ab.

Gefahr von Verletzungen

- Das Licht ist sehr hell. Blicken Sie nie direkt in das Licht. Blenden Sie nicht andere Personen oder Tiere.

• Verlegen Sie das Stromkabel so, dass es keine Stolpergefahr darstellt.

• Bei Anschluss an den Zigarettenanzünder Ihres Fahrzeugs:

• Arbeitsleuchte und Kabel dürfen Fahrer und Fahrzeuginsassen nicht gefährden. Die Leuchte muss stets so gelagert und befestigt werden, dass auch bei einer Vollbremsung keine Verletzungsgefahr durch diese Teile besteht.

• Während der Fahrt müssen alle Fahrzeugteile (Pedale, Lenkrad etc.) einwandfrei und ohne Einschränkung vom Fahrer bedient werden können.
• Sie dürfen die Leuchte nicht anschließen oder bedienen, wenn Sie gerade aktiv am Verkehr teilnehmen und beispielsweise ein Fahrzeug lenken. Die Arbeitsleuchte ist keine Innenraumbeleuchtung oder Leselampe!

Unfallgefahr!

- Verwenden Sie die Leuchte nicht, um sich daran festzuhalten.

Unfallgefahr!

Achtung - Sachschäden

• Schützen Sie die Arbeitsleuchte vor starker Hitze, Kälte sowie vor starken Erschütterungen und Stößen.
• Reinigen Sie die Arbeitsleuchte nicht mit harten, kratzenden oder scheuernden Reinigungsmitteln, Stahlwolle o. Ä. Die Oberflächen könnten ansonsten beschädigt werden.

- Bei Anschluss an den Zigarettenanzünder Ihres Fahrzeugs:

• Der Stecker muss immer vollständig in den Zigarettenanzünder eingesteckt sein. Ansonsten besteht Brandgefahr durch Überhitzung.
• Schließen Sie die Leuchte nicht an den Zigarettenanzünder Ihres Fahrzeuges an, wenn die Kfz-Batterie bereits alt und verschlissen ist. Ansonsten kann es vorkommen, dass sich der Motor des Fahrzeugs nicht mehr starten lässt.

- Benutzen Sie die Leuchte nicht länger als 3 Stunden. Danach muss der Akku aufgeladen werden, um eine Tiefentladung des Akkus zu verhindern.

- Wenn Sie die Leuchte längere Zeit nicht benutzen, sollten Sie den Akku vor dem Lagern 1x vollständig aufladen.

Leuchten-Akku aufladen

Um die Arbeitsleuchte kabellos benutzen zu können, müssen Sie vor dem Gebrauch die Akkus aufladen, wobei ein Ladevorgang bis zu 6 Stunden dauern kann.

Das Aufladen kann über eine ordnungsgemäß installierte Steckdose oder über den Zigarettenanzünder Ihres Fahrzeuges erfolgen.

• Wir empfehlen, die Leuchte über eine Steckdose aufzuladen, um ein Entladen der Kfz-Batterie zu vermeiden.

• Die Arbeitsleuchte verfügt über einen Überladungsschutz. Trotzdem sollten Sie die Leuchte nach Abschluss des Ladevorgangs vom Stromnetz trennen.

• Stecken Sie den Anschlussstecker von Netzadapter bzw. Kfz-Adapter in die Anschlussbuchse im Griff der Arbeitsleuchte.

• Stecken Sie den Netzadapter in eine Steckdose bzw. den großen Stecker des Kfz-Adapters in den Zigarettenanzünder Ihres Fahrzeugs. Die Ladeleuchte leuchtet rot und der Akku wird geladen.
• Trennen Sie die Arbeitsleuchte nach dem Ladevorgang.

Gebrauch

Ohne Stromanschluss

1. Wenn die Akkus in der Arbeitsleuchte geladen sind, brauchen Sie lediglich wiederholt einen der Ein-/Ausschalter zu drücken, um die Leuchte ein- und auszuschalten.

2. 1x drücken: 60 LEDs leuchten

3. 2x drücken: 120 LEDs leuchten

4. Durch erneutes Drücken schalten Sie die Leuchte aus.

Mit Stromanschluss

1. Stecken Sie den Anschlussstecker von Netzadapter bzw. Kfz-Adapter in die Anschlussbuchse im Griff der Arbeitsleuchte.
2. Stecken Sie den Netzadapter in eine Steckdose bzw. den großen Stecker des Kfz-Adapters in den Zigarettenanzünder Ihres Fahrzeugs.

3. Drücken Sie einen der Ein-/Ausschalter, um die Leuchte ein- und auszuschalten.

4. 1x drücken: 60 LEDs leuchten

5. 2x drücken: 120 LEDs leuchten

6. Durch erneutes Drücken schalten Sie die Leuchte aus.

Leuchte positionieren

Sie können den Reflektor in den Griffen um bis zu 90° drehen. Außerdem haben Sie folgende Möglichkeiten, die Leuchte zu positionieren:

• klappbare Griffe, deren Enden als Standflächen genutzt werden können,
• ausklappbare, drehbare Haken an den Enden der klappbaren Griffe,
  •Magnethalter an den Enden der klappbaren Griffe.

WARNUNG - Unfallgefahr

Verwenden Sie die Leuchte nicht, um sich daran festzuhalten. Unfallgefahr!

Haken nutzen

▶Die ausklappbaren, drehbaren Haken ermöglichen es Ihnen, die Leuchte im Arbeitsbereich aufzuhängen.

Nicht an der Leuchte festhalten oder Kraft ausüben, wenn die Leuchte an den Haken aufgehängt ist. Die Haken könnten abreißen.

Magnethalter nutzen

An den Enden der klappbaren Griffe befinden sich Magnethalter.

▶Klappen Sie bei Bedarf die Griffe in die gewünschte Position und setzen Sie die Magnethalter auf eine magnetische Fläche.

Magnethalter nicht schieben. Der Untergrund könnte Kratzer erhalten.

Reinigen

GEFAHR - Stromschlaggefahr

• Die Arbeitsleuchte und den Netzadapter niemals in Wasser oder andere Flüssigkeiten eintauchen. Stromschlaggefahr!
• Trennen Sie die Arbeitsleuchte vom Stromnetz, bevor Sie sie reinigen.

ACHTUNG - Sachschaden

Verwenden Sie zum Reinigen keine aggressiven chemischen Reinigungsmittel, Scheuermittel, harte Schwämme o. ä.

Entstauben Sie die Arbeitsleuchte mit einem weichen, trockenen Tuch. Bei starker Verschmutzung können Sie das Tuch auch leicht anfeuchten.

Störung & Abhilfe

Störung Mögliche Ursache und Abhilfe
Keine Funktion.Ladeleuchte leuchtet nicht.	- Netzadapter bzw. Kfz-Adapter vollständig eingesteckt?Bei Zigarettenanzünder-Anschluss:- Zigarettenanzünder wird mit Strom versorgt?Manche Zigarettenzünder werden erst bei eingeschalteter Zündung mit Strom versorgt.- Prüfen Sie die Sicherungen Ihres Fahrzeugs.
Ladevorgang dauert sehr lange. Bei	Zigarettenanzünder-Anschluss:- Fahrzeugbatterie schwach?

Technische Daten

Bezeichnung: LED-Arbeitsleuchte GT-AL120-LED

Leuchtmittel: 120 LEDs (weiß)

Lichtemittierende Dioden der Risikogruppe 1 nach DIN EN 62471:2008

Netzhautgefährdung durch Blaulicht 400 nm bis 780 nm

Gefahrenwert der Exposition (EHV): 1641 in 200 mm.

Der Grenzwert der Freien Gruppe wird ab 0,5 m Abstand eingehalten.

Die LED-Arbeitsleuchte entspricht den Anforderungen der Richtlinie 2004/108/EC (Elektromagnetische Verträglichkeit) und hält die festgesetzten Grenzwerte der Abschnitte 6.5, 6.6, 6.8, 6.9 und Anhang I der Richtlinie 72/245/EWG in der aktuellen Fassung 2006/96/EG (Kfz-Richtlinie) ein.

Nicht in den Lichtstrahl blicken.

Leuchten-Akkus: Wiederaufladbar, mit fest integriertem Ni-MH Akku-Pack, 1800 mAh

Ladedauer: bis zu 6 Stunden

Leuchtdauer: ca. 3 Stunden (bei voll geladenen Akkus)

Stromanschluss:

- Netzadapter: Modell: ZZ900-12-500

Eingang: 100-240 V\~, 50/60 Hz

Ausgang: 12 V =500 mA

Schutzklasse: II

- Kfz-Adapter: Eingang: 12 V

Schutzart: IP20

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Akkus ausbauen

Bevor Sie die Arbeitsleuchte ordnungsgemäß entsorgen, müssen Sie die eingebauten Akkus entfernen.

Die Akkus dürfen nur zur Entsorgung ausgebaut werden, anschließend ist die Leuchte nicht mehr gebrauchsfähig.

1. Schieben Sie die Gummiabdeckungen auf beiden Seiten der Griffe durch eine gleichzeitige Drehbewegung zur Mitte der Lampe.

1. Entfernen Sie die Sicherungsringe auf beiden Seiten.

120 LED-Arbeitsleuchte, kabellos Gebrauch

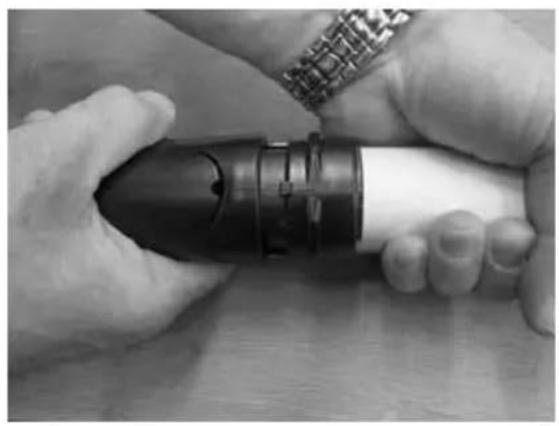

1. Ziehen Sie die Griffe aus der Kunststoffröhre. Lösen Sie danach die vier Kreuzschlitzschrauben.

1. Ziehen Sie einen der Griffe ein Stück heraus und trennen das Kabel von der Platine.

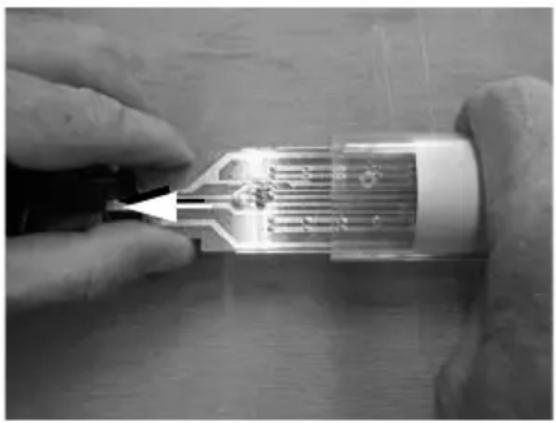

1. Ziehen Sie mit dem anderen Griff den Lampeneinsatz komplett aus der Röhre. Schneiden Sie die Kabel der Akkuzuleitung durch und entfernen Sie die Akkus. Alle drei Akkus sind mit einer Folie zu einem „Akkupaket“ verschweißt.

Entsorgen Sie die Akkus keinesfalls über den Hausmüll, sondern nur ordnungsgemäß an den dafür vorgesehenen Sammelstellen.

Entsorgen

Entsorgen Sie die Verpackung sortenrein und umweltgerecht in den bereit gestellten Sammelbehältern.

Das Gerät darf nicht über den Hausmüll entsorgt werden.

Sollte das Gerät nicht mehr benutzt werden können, nehmen Sie die Batterie aus dem Gerät. Fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

Batterien und Akkus gehören nicht in den Hausmüll.

Cd Hg Pb

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugeführt werden.

Batterien und Akkus, die Schadstoffe enthalten, sind durch dieses Zeichen und durch chemische Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).
