PDWR53BTBK - Lautsprecher Pyle - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	Pyle
Modell	PDWR53BTBK
Abmessungen (ca.)	20 x 15 x 25 cm
Gewicht	0,8 kg
Stromversorgung	Wiederaufladbarer Li-Ion-Akku (3,7V, 2000mAh)
Bluetooth-Version	5.0
Ausgangsleistung (RMS)	10 W
Frequenzbereich	80 Hz - 18 kHz
Impedanz	4 Ohm
Schutzart	IPX4 (spritzwassergeschützt)
Gehäusematerial	Kunststoff
Farbe	Schwarz
Lieferumfang	Lautsprecher, USB-Ladekabel, Bedienungsanleitung
Freisprechfunktion	Ja (integriertes Mikrofon)
AUX-Eingang	Ja (3,5 mm Klinke)
Akkulaufzeit	Bis zu 8 Stunden
Ladezeit	ca. 3 Stunden
Arbeitsbereich Bluetooth	bis zu 10 Meter
Garantie	1 Jahr

Häufig gestellte Fragen - PDWR53BTBK Pyle

Wie schalte ich den Lautsprecher ein/aus?

Zum Einschalten halten Sie die Ein-/Aus-Taste für 2 Sekunden gedrückt, bis ein Signalton ertönt. Zum Ausschalten halten Sie die Taste erneut gedrückt.

Wie verbinde ich mich über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Gerät und wählen Sie 'PDWR53BTBK' aus der Liste der verfügbaren Geräte aus. Bei erfolgreicher Kopplung ertönt ein Bestätigungston.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte USB-Kabel an den Ladeanschluss des Lautsprechers und an eine USB-Stromquelle an. Die LED leuchtet rot während des Ladens und erlischt bei voller Ladung. Die Ladezeit beträgt ca. 3 Stunden.

Kann ich den Lautsprecher mit einem Kabel verbinden?

Ja, über den AUX-Eingang (3,5 mm Klinke) können Sie Geräte direkt mit einem Audiokabel anschließen.

Wie stelle ich die Lautstärke ein?

Drehen Sie den Lautstärkeregler am Lautsprecher oder verwenden Sie die Lautstärketasten an Ihrem verbundenen Gerät.

Was bedeutet die LED-Anzeige?

Die LED leuchtet blau bei aktiver Bluetooth-Verbindung, rot während des Ladevorgangs und blinkt im Pairing-Modus (Bereitschaft zur Kopplung).

Kann ich Anrufe über den Lautsprecher annehmen?

Ja, bei eingehenden Anrufen drücken Sie die Freisprechtaste, um anzunehmen. Das integrierte Mikrofon ermöglicht Freisprechgespräche.

Wie reinige ich den Lautsprecher?

Wischen Sie das Gehäuse mit einem weichen, leicht feuchten Tuch ab. Verwenden Sie keine scharfen Reinigungsmittel und tauchen Sie den Lautsprecher nicht in Wasser.

Warum verbindet sich der Lautsprecher nicht?

Überprüfen Sie, ob der Lautsprecher eingeschaltet und im Pairing-Modus ist. Entfernen Sie das Gerät aus der Bluetooth-Liste Ihres Telefons und versuchen Sie eine erneute Kopplung. Stellen Sie sicher, dass der Abstand weniger als 10 Meter beträgt.

Wie setze ich den Lautsprecher zurück?

Schalten Sie den Lautsprecher aus und halten Sie die Ein-/Aus-Taste für 10 Sekunden gedrückt, bis ein Signalton ertönt. Der Lautsprecher wird auf die Werkseinstellungen zurückgesetzt.

BEDIENUNGSANLEITUNG PDWR53BTBK Pyle

Features:

- Versatile Wall Mount Speaker System

- Includes (2) Speakers (Active + Passive)

• Universal Indoor Home Speaker Installation

- Bluetooth Wireless Music Streaming

• Built-in Digital Sound Amplifier

• 2-Way Full Range Stereo Sound Reproduction

- Impressive Bass Response

- Rear Panel Audio Settings Control Center

- Connect & Stream Audio from External Devices

• RCA (L/R) Audio Connector Jacks

- Aux (3.5mm) Input Jack (Loop + Sub)

- Screw Terminal Block Speaker Connectors (Active Speaker)

• Rotary Volume, Bass, Treble Adjustment

• Power LED Indicator Light

- Adjustable Angle Wall Mount Brackets

• Rugged & Heavy Duty Cabinet Enclosure

- Unique Standby / Auto Power On with Audio Signal Input

- Removable & Rust Proof Metal Speaker Grills

- Daisy-chain Ability (Active to Passive Speaker) Stereo System

- Used for Home, Garage, Enclosed Patio & Porch Deck Applications

- Recommended for Indoor Use Only

Wireless BT Streaming Connectivity:

• Built-in BT for Wireless Music Streaming

• Simple & Hassle-Free Pairing

- Works with All of Today's Latest Devices (Smartphones, Tablets, Laptops, Computers, etc.)

- Wireless BT Version: 4.2

• Wireless BT Network Name: 'PyleUSA'

- Wireless Range: 33'+ ft.

This product can expose you to a chemical or group of chemicals, which may include "Di (2-ethylhexyl) phthalate (DEHP)" which is known in the state of California to cause cancer, birth defects, or other reproductive harm. For more info, go to https://www.p65warnings.ca.gov/.

What's In The Box:

• Active Wall Mount Speaker

• Passive Wall Mount Speaker

- Power Cable

Technical Specs:

• Power Output: 300 Watt MAX

- Speaker Size:

Sound System: 5.25" Subwoofers: 0.5" Tweeters

- Subwoofer Type: Polymer PP

- Tweeter Type: Mylar Dome

• Frequency Response: 70 - 16 kHz (+/-3dB)

• Speaker Impedance: 8 Ohm

• Audio Sensitivity: 86 dB

• Construction Material:

Metal Alloy, Reinforced Polypropylene

• Power Cable Length:3.9' ft.

• Power Supply: 120-240V

- Single Speaker Dimensions (L x W x H):

7.2" x 6.5" x 9.6" -inches (Each)

Questions? Issues?

We are here to help!

Phone: [phone]

Email: [e-mail]

VISIT US ONLINE:

Have a question?

Need service or repair?

Want to leave a comment?

PyleUSA.com/ContactUs

PyleUSA.com

White outdoor audio unit with visible sound grille and speaker grille (no text or symbols)

Front view of a white electronic device with control panel and indicator lights (no readable text or symbols)

☆✿✿✿✿ ✘ ✕✿✿✿ ✘ ✘✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✕ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿✿ ✘ ✕✿{*}

★☆○○○○○

★□◆■▼*□★★★★□★▲○

Active Powered Wall Mount Home Speakers (5.25" -inch, 300 Watt MAX)

USER MANUAL

SAFETY INSTRUCTIONS

1. When the speakers are installed in the wall, ensure the wall structure is reliable and that the speakers are firmly attached.
2. Install the speaker in a location that can structurally support the weight of the speaker and its mounting hardware. Otherwise it may result in the unit falling down and causing personal injury.
3. Do not use nails, adhesives or other unauthorized devices. Long-term use and vibrations may cause it to fall easily.
4. Do not touch or bump the woofer and tweeter. If these are damaged, the sound will be distorted.
5. Lower the sound volume when you are changing the input source (for example, to tune FM/CD). Make sure that the power amp/amplifier device radio is turned off when installing or removing the cables.

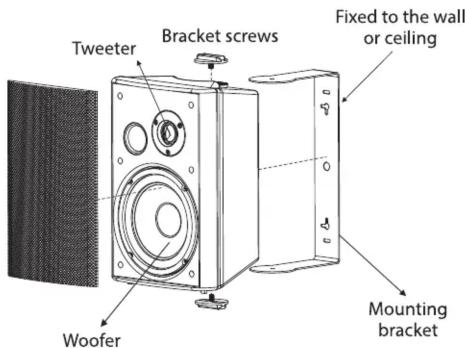

Users Have a Responsibility to Place or Install Safety

The speakers that are placed in the holder can be either wall or ceiling type, using screws to be placed inside of the speakers in the back is optional.

1. Mark the mounting bracket as a template with the regional location of the hole slots.
2. Then use the appropriate hardware and tools (not-supplied) to properly fix it to the bracket wall/ceiling.
3. Place the speakers to the bracket using the screws and washers according to the speaker.

PACKING LIST

Technical line drawing of a device with a black panel, connected to a cable and a separate panel labeled 'MODEL MANUAL' (no text or symbols on the components)

Speaker Power Cable User Manual

INSTALLATION

Connecting Speakers

1. Use the wire on the back of the speaker in the output tab of the amplifier (or radio amplifiers). The standard colors on the terminals are red Positive (+) and black Negative (-). Connect the red wire of the amplifier to speakers (+) tab. Connect one end of the black wire (-) to the other tab. Connect each speaker to make sure that is not (+,-) inverted polarity. If the polarity of the speakers is reversed, the sound will be unnatural and will play without bass.
2. There will be a prompt sound when BT is connected.
3. Since there is no priority set in audio input, please don't use BT and line in inputs simultaneously, otherwise sound is mixed.

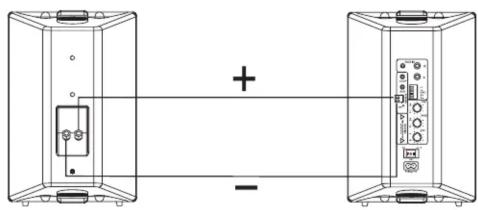

Stereo Connection

Diagram showing two identical rectangular devices connected by a line with a plus sign and minus sign, no text or symbols present.

Rear Panel Specification

1. Aux Input
2. RCA Input
3. Balance Input
4. Loop Output
5. Sub Output
6. Speaker Output
7. LED Indicator
8. Treble Adjustment
9. Bass Adjustment
10. Volume Control
11. Power Switch
12. AC Power Cord

Remark

1. LOOP: Signal output, connect to active amplifiers.
2. SUB: Bass output, connect to active amplifiers (SUB amplifier is better).
3. Speaker Output: Connect to passive speakers.
4. LED Indicator: During power ON mode, light is constant blue color; During power AUTO mode, lights goes off when there is no signal input and it turns to blue color when signal comes.
5. Power switch: When this switch is on Auto position, the amplifier will automatically turn on when a signal is present and it will go standby when there is no signal input.

Under power Vs. Over power

1. Most speaker damage is caused by amplifiers with too little power (wattage).
2. An overdriven amplifier clips the waveforms and leads to speaker distortion.
3. Clipping is usually audible and it may vary from harsh sound to a fuzzy or unclear sound.
4. If you hear the clipping at high volume levels, turn down the volume until the distortion is gone.
5. Damage caused by operating the speakers at distorted volume levels is not covered by the warranty.
