S50W - Handtuchhalter DIMPLEX - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Handtuchhalter
Marke	Dimplex
Modell	S50W
Leistung	45 W
Spannung	230–240 V ~ (Wechselstrom)
Schutzart	Spritzwassergeschützt (IPX4)
Montage	Wandmontage, nur für feste Wand
Einsatzbereich	Badezimmer, Feuchträume (nicht als Hauptheizung)
Heizstufen	1 (Ein/Aus über Netzschalter)
Anschluss	Festanschluss, Erdung erforderlich
Kabelquerschnitt	Nach I.E.E. Vorschriften, 3-adrig (L, N, PE)
Sicherheitsabstand zum Boden	Mindestens 600 mm zur unteren Heizschiene
Oberflächentemperatur	Heiß, aber kein Verbrennen von Textilien
Reinigung	Mit feuchtem Tuch abwischen, keine Scheuermittel
Garantie	2 Jahre ab Kaufdatum
Hersteller	Dimplex UK Ltd., Southampton, UK
Konformität	EN60335-2-46, EMV-Richtlinien (2006/95/EC, 2004/108/EC)

Häufig gestellte Fragen - S50W DIMPLEX

Wie installiere ich den Dimplex S50W Handtuchhalter?

Die Installation muss von einem qualifizierten Elektriker gemäß den I.E.E.-Vorschriften durchgeführt werden. Der Handtuchhalter wird mit drei Wandhalterungen befestigt. Zuerst die Wandhalterungen anzeichnen, bohren und dübeln. Dann die Montagebänder an der unteren Schiene befestigen und in die Halterungen einhängen. Die obere Schiene muss mindestens 600 mm über dem Boden sein. Der Anschluss erfolgt festverkabelt mit einer allpoligen Trennvorrichtung (z. B. Zugschalter mit 3 mm Kontaktöffnung).

Kann ich den Handtuchhalter dauerhaft eingeschaltet lassen?

Ja, der Handtuchhalter kann bedenkenlos dauerhaft in Betrieb bleiben, sofern er nicht mit mehr als drei Lagen Handtüchern belegt wird. Die Oberfläche wird heiß, aber nicht heiß genug, um Textilien zu versengen. Achten Sie darauf, dass keine sehr nassen Wäschestücke über längere Zeit aufliegen, da dies den Lack angreifen kann.

Ist der Handtuchhalter für das Badezimmer geeignet?

Ja, der Dimplex S50W ist spritzwassergeschützt (IPX4) und für den Einsatz in Badezimmern zugelassen. Wichtig: Schalter und Bedienelemente müssen außerhalb der Reichweite von Badewanne oder Dusche angebracht werden. Der Handtuchhalter darf nicht direkt über oder unter einer Steckdose montiert werden.

Wie reinige ich den Handtuchhalter richtig?

Reinigen Sie den Handtuchhalter nur im ausgeschalteten und abgekühlten Zustand. Verwenden Sie ein feuchtes Tuch und wischen Sie leicht nach. Trocknen Sie anschließend mit einem weichen Tuch nach. Keine Scheuermittel oder aggressiven Reiniger verwenden, da diese die Oberfläche beschädigen.

Welche Bedeutung haben die Aderfarben im Anschlusskabel?

Die Adern sind wie folgt codiert: Grün-Gelb = Erde (PE), Blau = Neutralleiter (N), Braun = Außenleiter (L). Diese müssen entsprechend an die Kennzeichnungen im Anschlusskasten angeschlossen werden. Das Gerät muss zwingend geerdet werden.

Darf ich nasse Handtücher auf den Handtuchhalter legen?

Ja, der Handtuchhalter ist zum Trocknen von handelsüblich gewaschener Wäsche vorgesehen. Allerdings sollten nicht mehr als drei Lagen Tuch über einer Schiene liegen. Sehr nasse Wäsche sollte vorher ausgewrungen werden, um Tropfwasser zu vermeiden. Seifenreste können heiße Stellen verursachen – daher Wäsche gründlich ausspülen.

Was ist zu tun, wenn das Anschlusskabel beschädigt ist?

Ein beschädigtes Kabel muss durch den Hersteller, den Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefahren zu vermeiden. Eigenhändige Reparaturen sind nicht zulässig. Wenden Sie sich an Dimplex oder einen autorisierten Elektriker.

Kann der Handtuchhalter als alleinige Heizung genutzt werden?

Nein, der Dimplex S50W ist nicht als Hauptheizung konzipiert. Er dient zum Vorwärmen und Trocknen von Handtüchern und Kleidungsstücken. Für eine vollständige Raumheizung ist die Leistung von 45 W nicht ausreichend.

Welche Garantie gilt für den Dimplex S50W?

Es gilt eine Garantie von zwei Jahren ab Kaufdatum. Innerhalb dieser Zeit wird das Gerät kostenlos repariert oder ausgetauscht, sofern es gemäß der Anleitung installiert und betrieben wurde. Bewahren Sie den Kaufbeleg als Nachweis auf.

Muss der Handtuchhalter geerdet werden?

Ja, der Handtuchhalter muss gemäß den Vorschriften geerdet werden. Der Anschluss darf nur von einem Fachmann vorgenommen werden. Ein nicht geerdetes Gerät kann lebensgefährliche Stromschläge verursachen.

BEDIENUNGSANLEITUNG S50W DIMPLEX

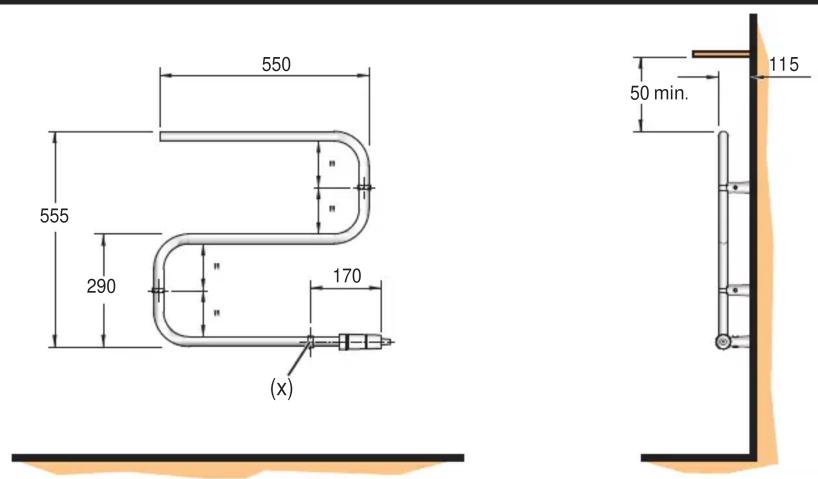

Dimensions

(millimetres)

Fig. 1
IMPORTANT : THESE INSTRUCTIONS SHOULD BE READ CAREFULLY AND RETAINED FOR FUTURE REFERENCE

Important Safety Advice

WARNING - THE SURFACE OF THIS RADIATOR CAN BE HOT.

In order to be effective the towel rail will get hot, however momentary contact with any part of it should not cause injury.

WARNING - In order to avoid a hazard for very young children, this appliance should be installed so that the lowest heated rail is at least 600mm above the floor.

WARNING - This appliance must not be located immediately above or below a fixed socket outlet or connection box.

IMPORTANT - If the towel rail is to be installed in a place used by the public, a warning notice should be placed adjacent to the rail advising that the surface can be hot.

CAUTION - This appliance is not intended for use by children or other persons without assistance or supervision if their physical, sensory or mental capabilities prevent them from using it safely. Children should be supervised to ensure that they do not play with the appliance.

The towel rail is to be installed so that switches and other controls cannot be touched by a person in the bath or shower.

IMPORTANT - If the supply cord is damaged it must be replaced by the manufacturer or service agent or a similarly qualified person in order to avoid a hazard.

Precautions should be taken to ensure that prolonged contact with the towel rail cannot occur. Particular care should be taken in confined areas where accidental prolonged contact with the rail could be more likely to occur.

This appliance should only be used to dry fabrics washed in water using commonly available detergents.

General

Your Dimplex electric towel rail has been designed to provide an all-the-year-round service for airing towels and articles of clothing. It is not intended to provide a sole heating service.

The Dimplex S50W & S50C Towel Rails are designed for wall mounting only, and are splash-proof.

The Dimplex Towel Rails have a loading of 45W and will therefore operate for 22 hours on one unit of electricity (IkWh).

Use

Your Dimplex electric towel rail can quite safely be left on continuously if desired without detrimental effect. When in use however no more than three layers of towelling or similar fabric should be draped over each rail. It is not advisable to leave very damp clothes or towels on the rail when it is not in use, as this may affect the finish.

The rail when in use, though hot to the touch, is not hot enough to scorch or burn towels or clothes. However, soap and detergents remaining in articles after washing can cause what appear to be scorch marks after being in contact with a hot rail. Care should be taken therefore to thoroughly rinse out all articles before airing.

Electrical

The electrical installation of this towel rail must be carried out by a competent electrician in accordance with the current I.E.E Regulations for Electrical Equipment. The towel rail is suitable for use on an A.C.\~electrical supply. Before installation check that the supply voltage corresponds with that marked on the rail.

WARNING - THIS APPLIANCE MUST BE EARTHED.

IMPORTANT - The wires in the mains lead are coloured in accordance with the following code:

GREEN and YELLOW - EARTH

BLUE - NEUTRAL

BROWN - LIVE

As the colours of the wires in the mains lead of this appliance may not correspond with the coloured markings identifying the terminals in your plug, proceed as follows:

The wire which is coloured GREEN and YELLOW must be connected to the terminal in the plug which is marked with the letter

E or by the earth symbol ⏚ or coloured green or green and yellow.

The wire which is coloured BLUE must be connected to the terminal which is marked with the letter N or coloured black.

The wire which is coloured BROWN must be connected to the terminal which is marked with the letter L or coloured red.

This appliance must only be used on A.C. mains supply of 230/240 Volts\~.

In accordance with wiring rules a suitable means for disconnection must be incorporated in the fixed wiring.

If fitted in a room containing a bath or shower, to comply with the current I.E.E. Regulations, a cable outlet will be necessary with the supply to the heater controlled by a double-pole pull-cord switch having a contact separation of 3mm in each pole. The body of the switch should be situated as to be normally inaccessible to a person using a bath or shower.

Installation

The towel rail must be permanently fitted to the wall.

The rail must be so mounted that the top is at least 50mm/2" below any overhanging surface. Sufficient space must be left for access to the terminal cover screws without removing the rail from the wall. The rail can be mounted facing left or right, with the cable entry position at the bottom.

Wall mounting

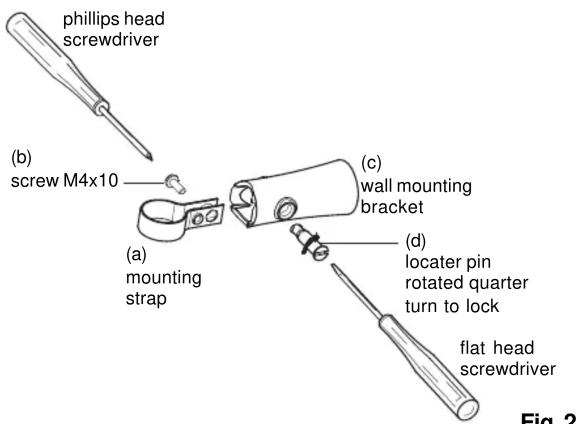

The Wall mounting pack contains:

(a) 3 mounting straps
(b) 3 screws (M4 x 10)
(c) 3 wall mounting brackets
(d) 3 locater pins

Procedure for fixing Wall Brackets

Step 1

Mark the hole position (x) - see Fig. 1 - for the first fixing bracket and drill and plug the wall to suit. Fit the wall mounting bracket.

Step 2

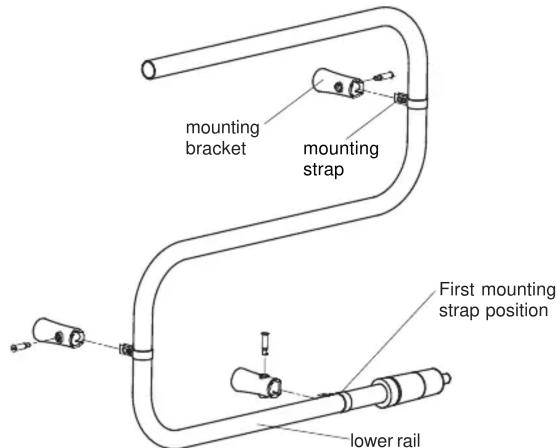

Place the mounting strap carefully around the lower rail - see Fig. 3. Securely fix it by screwing in place fully the M4 x 10mm screw. Ensure the bracket is fitted with the rear of the strap facing directly backwards.

Step 3

Place the mounting strap into the wall mounted bracket, secure it with the locater pin by inserting it and giving it a quarter turn - see Fig. 3.

Note: Take care and hold the towel rail in position as one bracket is not sufficient to secure the towel rail to the wall.

Step 4

You now have a fixed point to help you mark the other hole positions for the other two wall mounting brackets. Remove the locater pin, and place towel rail carefully to one side to allow you to repeat Steps 1, 2 and 3, for the other brackets.

Fig. 3

To replace Cable

WARNING - The cable should only be replaced by a service agent or a similar qualified person.

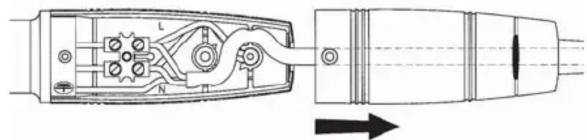

To gain access to the terminals first remove the two screws holding the cover in position. These screws are on top and underneath. Remove the screw from the bottom moulding. Remove the top cover with the neon lens and connect the wires as shown in Fig. 4 below.

Technical diagram of a plug with internal components and directional arrow (no text or labels)

Fig. 4

Cleaning

The finish on your towel rail can be maintained by occasionally wiping over with a damp cloth and lightly finishing with a soft dry cloth. This should only be carried out when the rail is cold. Do not use abrasive cleaning powders as this could damage the surface finish.

Recycling

For electrical products sold within the European Community.

At the end of the electrical products useful life it should not be disposed of with household waste. Please recycle

where facilities exist. Check with your Local Authority or retailer for recycling advice in your country.

After Sales Service

Your product is guaranteed for two years from the date of purchase.

Within this period, we undertake to repair or exchange this product free of charge (subject to availability) provided it has been installed and operated in accordance with these instructions.

Your rights under this guarantee are additional to your statutory rights, which in turn are not affected by this guarantee.

Should you require after sales information or assistance with this product please go to www.dimplex.co.uk where you will find our self help guide by clicking on "After Sales" or ring our helpdesk on 0845 600 5111 (UK) or 01 842 4833 (R.O.I.) .

Spare parts are also available on the website

www.dimplex.co.uk

Please retain your receipt as proof of purchase.

The product complies with the European Safety Standards EN60335-2-46 and the European Standard Electromagnetic Compatibility (EMC) EN55014, EN60555-2 and EN60555-3. These cover the essential requirements of EEC Directives 2006/95/EC and 2004/108/EC

Dimplex UK Ltd.

Millbrook House

Grange Drive

Hedge End

Southampton

Hampshire. SO30 2DF

TEL: [phone]

FAX: [phone]

WEBSITE: www.dimplex.co.uk
