BEDIENUNGSANLEITUNG IAN 311534 POWERFIX
Montage-, Bedienungs- und Sicherheitshinweise
| Legende der verwendeten Piktogramme | |||
 | Anweisungen lesen! | Fiberglasgewebe sowie alle Kunststoffteile nicht offenem Feuer oder einer anderen Hitzequelle aussetzen. | |
 | Lebens- und Unfallgefahr für Kleinkinder und Kinder! | Produkte und Verpackungen sollen umweltschonend entsorgt werden. | |
 | Warn- und Sicherheitshinweise beachten! | Recycling-Code zur Entsorgung von Pappe | |
 | Nicht gegen den Bausatz lehnen. | ||
Alu-Teleskop-Insektenschutzfenster
- Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produktes an Dritte mit aus.
●BestimmungsgemäßeVerwendung
Das Insektenschutzprodukt darf nur für den bestimmungsgemäßen, nicht gewerblichen Gebrauch (Montage an den vorhandenen Fensterrahmen) verwendet werden. Bei missbräuchlicher Nutzung kann es zu Gefährdungen kommen.
Zusätzliche Belastungen dieses Produktes durch angehängte Gegenstände oder Bedienung über die mechanischen Begrenzungen hinaus können zur Beschädigung des Produktes führen und sind daher nicht zulässig. Für hieraus resultierende Schäden haftet der Hersteller nicht.
ACHTUNG! Bei starkem Wind den Insektenschutzrahmen ausbauen.

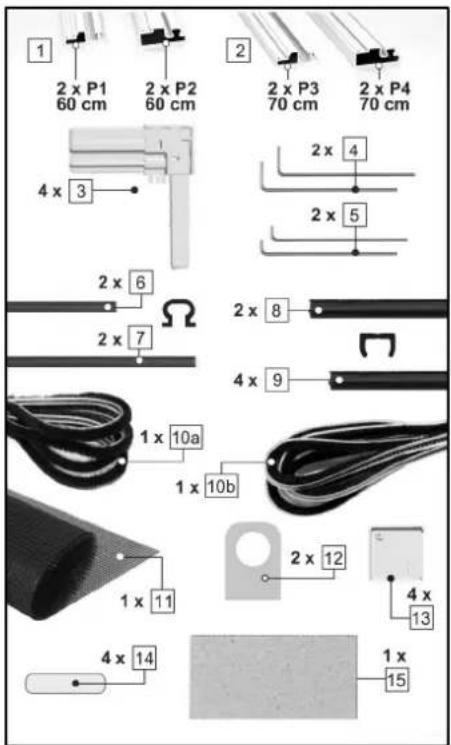

- Teilebeschreibung / Lieferumfang
1 2 x Teleskopprofil kurz P1 und P2 (60 cm)
2 x Teleskopprofil lang P3 und P4 (70 cm)
3 4 x Eckverbinder
4 2 x Biegewinkel lang
5 2 x Biegewinkel kurz
6 2 x Omega-Clip kurz
7 2 x Omega-Clip lang
8 2 x Gewebe-Clip lang
9 4 x Gewebe-Clip kurz
10a 1 x Bürstendichtung niedrig
10b 1 x Bürstendichtung hoch
11 1 x Gewebe
12 2 x Griff transparent
13 4 x Abdeckkappen
14 4 x Fixierklebepads
15 1 x Montagehilfe (Pappunterlage)
Sicherheitshinweise
Vor der Montage die Anleitung bitte sorgfältig durchlesen! Anleitung aufbewahren und bei Weitergabe des Produktes mit aushändigen!
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr. Halten Sie das
Produkt von Kindern fern. Das Produkt ist kein Spielzeug.
Nicht gegen den Bausatz lehnen. Der Bausatz kann sich bei starkem Druck wieder lösen. Absturzgefahr! Kinder fernhalten!
Fiberglasgewebe sowie alle Kunststoffteile nicht offenem Feuer oder einer anderen Hitzequelle aussetzen.
VORSICHT! VERLETZUNGSGEFAHRI Gehen Sie vorsichtig mit dem Cuttermesser um.
- Montage
⚠️ACHTUNG!Gefahr von Produktschäden! Bei Montage eine Decke oder Ähnliches unterlegen, um Kratzer zu verhindern.
Abb. A1:
Biegewinkellang 4 und kurz 5 links auf den Fensterrahmen setzen. Eckverbinder 3 so drehen, dass der breite Zapfen nach oben zeigt
□ Biegewinkel in das waagerechte Loch des Eckverbinders stecken.
□ Zwischen Eckverbinder und Fensterrahmen Montagehilfe 15 oder anderen Gegenstand (ca. 1,5 mm) klemmen.
□ Biegewinkel nach außen ziehen und nach oben biegen.
Abb. A2:
Biegewinkellang 4 und kurz 5 rechts auf den Fensterrahmen setzen.
Eckverbinder 3 so drehen, dass der schmale Zapfen nach oben zeigt.
□ Weitere Schritte wie in Pos. A1 beschrieben.
⚠️ ACHTUNG! Darauf achten, dass beim Biegender Winkel die Gummidichtung am Fensterrahmen nicht beschädigt wird.

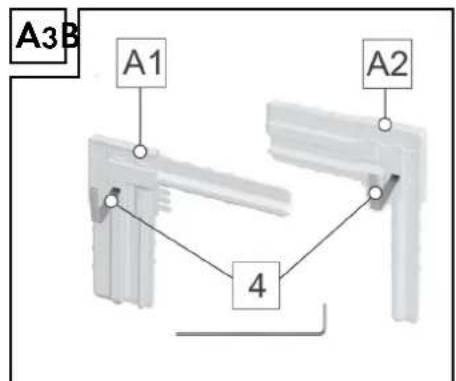

Abb. A3:
☐ Eckverbinder 3 oben mit Biegewinkel lang 4
☐ Eckverbinder 3 unten mit Biegewinkel kurz 5
☐ Biegen Sie die Biegewinkel wie in Abb. A3 dargestellt. Andernfalls ist ein Einhängen des Rahmens nicht möglich.
Abb. B:
□ Messen Sie zunächst die Innenmaße des Fensterrahmens (Höhe, B = Breite).
□ Fenster dazu öffnen (siehe Abb. B).
Abb. C1:
Fenster Typ1: H > B
Biegewinkel 4 5 fest in die Eckverbinder drücken und in die Profile stecken (klopfen).
Im Fall, dass sich die Eckverbinder etwas schwer mit den Aluprofilen zusammenstecken lassen, Holzklotz zwischen Eckverbinder und Gummihammer legen. Der Eckverbinder ist somit vor Bruch geschützt.
Abb. C2:
Fenster Typ 2: H < B
Biegewinkel 4 5 fest in die Eckverbinder drücken und in die Profile stecken (klopfen).
☐ Im Fall, dass sich die Eckverbinder etwas schwer mit den Aluprofilen zusammenstecken lassen, Holzklotz zwischen Eckverbinder und Gummihammer legen. Der Eckverbinder ist somit vor Bruch geschützt.
Abb. D1 + D2:
□ Profilrahmen in der Breite und Höhe im rechten Winkel 90° gapassen.
☐ H>B: Profile P1 und P2 auseinanderziehen (B -2 mm); H
MitFixierklebepads 14 sichern.
Wichtig: Die Maße (H + B) sind von Biegewinkel zu Biegewinkel zu messen (B an der Außenkante, H an der Innenseite)!
Ansonsten ist das Fenster nicht einzuhängen.
Abb. E:
Zur Fixierung der Auszugsbreite die Omega-Clips (kurz) 6 auf den sichtbaren Teil des Profils P1 1 legen. Auf das entsprechende Maß mit einer Schere kürzen und über den schmalen Steg des Profils P1 1 eindrücken.
Zur Fixierung der Auszugsbreite die Omega-Clips (lang) 7 auf den sichtbaren Teil des Profils P3 2 legen. Auf das entsprechende Maß kürzen und über den schmalen Steg des Profils P3 2 eindrücken.
□ Vor dem Kürzen können Sie den vormontierten Rahmen in die Fensteröffnung einhängen, um die gewünschten Maße zu prüfen.
Abb. F1 + F2 + F3:
F1: Bürstendichtung 10a unten rechts und oben links in die Nut des Eckverbinders 3 einführen und in das Profil P4 2 schieben bis zum Profil P3 2 (siehe Abb. F2).
F2: Bürstendichtung mit Schere bündig abschneiden.
□ F3: Montageübersicht zur Überprüfung
Abb. F4:
F4:Bürstendichtung 10a mit einem Gegenstand (Schere) in die Nut des Eckverbinders 3 schieben, andrücken.
□ Dies in allen 4 Ecken wiederholen.
Abb. G1 + G2:
G1:Bürstendichtung 10b unten rechts und oben links in die Nut des Eckverbinders 3 einführen und in das Profil P1 1 schieben.
G2:Bürstendichtung 10b 5 cm unter das Profil P2 1 schieben. Bürstendichtung 10b am Ende des Eckverbinders 3 abschneiden, eindrücken.
Abb. H:
MontageübersichtOmega-Clip 6, 7 und Bürstendichtung 10a, 10b.
Abb. I:
Oben neben die Profile P1 + P2 1 einen Gewebe-Clip (lang) 8 legen. Rechts in der Mitte des Eckverbinders ansetzen und links am Ende des Profils P1 1 anzeichnen und abschneiden.
□ Das Gleiche unten mit Gewebe-Clip 8 seitenverkehrt wiederholen.
☐ Auf die linken Profile P4 + P3 2 einen Gewebe-Clip (kurz) 9 legen, unten am Eckverbinder 3 anstoßen.
Nachfolgend den zweiten Clip 9 auf das Profil P4 2 legen, in der Mitte des Eckverbinders 3 anzeichnen und abschneiden.
Das Gleiche auf der rechten Seite wiederholen mit Gewebe-Clip 9.
Abb. J:
Gewebe 11 auf Rahmen auslegen, mit ca. 1 kg mittig beschweren, an allen 4 Seiten am Biegewinkel 4, 5 einschneiden.
Abb. K:
Nach innen zu öffnende Fenster
In das linke Profil P3 2 das Gewebe 11 mit dem Gewebe-Clip 9 bis zur Mitte einklemmen.
In der Mitte den Griff 12 zwischen Gewebe-Clip und Gewebe 11 einlegen.
Mit dem gekürzten Gewebe-Clip 9 das Gewebe 11 bis zum Ende eindrücken, einklopfen.
ACHTUNG! Klopfen Sie die Gewebe-Clips 9 nicht zu fest ein, da das Gewebe 11 beschädigt werden kann.
Nach außen zu öffnende Fenster
□ Auf der rechten Seite mit Profil P4 beginnen.
Griff 12 auf das Profil legen, Gewebe auflegen und mit Gewebe-Clip festdrücken, klopfen. Weitere Schritte wie zuvor beschrieben.
Abb. L:
In die Nut der Profile P1 + P2 1 das Gewebe 11 mit dem Gewebe-Clip (lang) 8 einklemmen, einklopfen.
Abb. M:
Überstehendes Gewebe abschneiden.
☐ Cuttermesser mit kurzer Klinge in die Spalte zwischen Gewebe-Clip 9 und Profil setzen und das überstehende Gewebe abschneiden. Beim Abschneiden darauf achten, dass die Cutterklinge nicht die Profile beschädigt.
Abb. N:
Abdeckkappen 13 auf alle 4 Eckverbinder 3 feststecken (leicht anklopfen).
Insektenschutzrahmeneinhängen
Nach innen zu öffnende Fenster

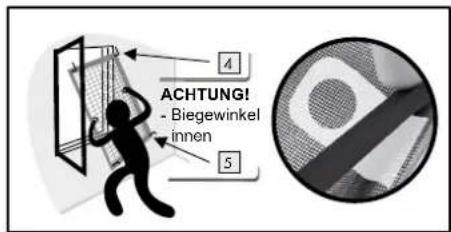

⚠VORSICHT!Verletzungsgefahr durch die nach außen stehenden Biegewinkel 4 5.
Nach außen zu öffnende Fenster
- Reinigung
□ Verwenden Sie zur Reinigung nur ein feuchtes Tuch mit mildem Reinigungsmittel.
Das Fiberglasgewebe können Sie mit einem Staubsauger (Bürstenaufsatz) oder Handbesen von Staub befreien. Falls Sie den Insektenschutzrahmen nicht das ganze Jahr verwenden möchten, kann er ohne Probleme abgenommen werden. Dazu den Insektenschutzrahmen einfach aus dem Fensterrahmen aushängen.
⚠️ACHTUNG!Nicht bei Frost ausbauen, das Produkt kann beschädigt werden.
- Lagerung
□ Lagern Sie das Produkt bei Nichtgebrauch trocken und sauber in einem temperierten Raum.
● Entsorgungshinweis
Denken Sie an den Umweltschutz. Zur Entsorgung von Verpackungsmaterialien und Altgeräten gibt es ein öffentliches Rücknahmesystem. Auskünfte über Sammelstellen und aktuelle Bestimmungen erhalten Sie bei Ihrer Stadt- oder Gemeindeverwaltung.
Haftung
Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht bestimmungsgemäßem Gebrauch oder Einsatz außerhalb des vorgesehenen Verwendungszwecks lehnt der Hersteller die Gewährleistung für Schaden am Produkt ab. Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen.
- Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kostenlos ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind (z. B. Verwitterung) und daher als Verschleißteile angesehen werden können oder für Beschädigungen am Gewebe, das durch starke Beanspruchung (Dehnung oder scharfe Gegenstände) eingerissen wurde.
● Hersteller / Service
bash-tec GmbH
Hoorwaldstr. 42
DE-57299 Burbach
DEUTSCHLAND
Service Hotline: +49-180-3000 841
service@bash-tec.com
IAN 311534
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit.
Hinweis: Die Bilder in dieser Anleitung sind exemplarisch und können vom Produkt abweichen.
bash-tec GmbH
Hoorwaldstr. 42
DE-57299 Burbach
GERMANY
Stand der Informationen: 02 / 2019
Ident.-No.: 022019-1
