Produkttyp	Notebook
Modell	T20IL
Marke	ECS
Display	12,1" WXGA (1280x800) mit Anti-Glare oder Wide View
Prozessor	Unterstützt Intel Core 2 Duo (nicht näher spezifiziert)
Arbeitsspeicher	Erweiterbar, maximal 4 GB (DDR2) (geschätzt)
Festplatte	SATA II, 2,5", 5400 U/min, Kapazität je nach Konfiguration
Optisches Laufwerk	DVD Super Multi Double-Layer oder DVD-Combo
Akku	Lithium-Ion, 4-Zellen (14,4 V, 2200 mAh) oder 8-Zellen (14,4 V, 4400 mAh)
Netzteil	65 W AC-Adapter, automatische Spannungsanpassung 100-240 V, 50/60 Hz
Abmessungen (B x T x H)	295,5 x 227 x 32 mm (ohne Gummifüße)
Gewicht	ca. 1,81 kg (mit 4-Zellen-Akku), ca. 2,02 kg (mit 8-Zellen-Akku)
Betriebssystem	Kompatibel mit Microsoft Windows XP Professional/Home Edition (auch Windows Vista möglich)
Grafik	Intel Graphics Media Accelerator (mobil) im Chipsatz
WLAN	IEEE 802.11a/b/g/n, Mini-PCIe-Schnittstelle
LAN	10/100 Mbit/s Ethernet
Modem	56K MDC (optional)
Bluetooth	Optional, über Tastenkombination Fn+F11 aktivierbar
Kartenleser	4-in-1: SD/MMC/MS/MS-Pro
ExpressCard	1x ExpressCard/54 (unterstützt 34 mm und 54 mm Karten)
Anschlüsse	USB 2.0 (2x), 1394A (FireWire), externer CRT, Mikrofon, Kopfhörer/SPDIF, RJ-11 (Modem), RJ-45 (LAN), DC-In
Audio	Integrierte Stereolautsprecher, eingebautes Mikrofon
Kamera	CCD-Kamera (optional) oben am Display
Sicherheit	Kensington-Schloss, Passwortschutz im BIOS, Fingerabdruck-Sensor (optional)
Zertifizierungen	CE, CCC, FCC, CB, UL, R&TTE

Häufig gestellte Fragen - T20IL ECS

Wie schalte ich das Notebook ein?

Drücken Sie kurz den Netzschalter (Power-Taste) auf der Vorderseite. Halten Sie die Taste 4 Sekunden gedrückt, um das System auszuschalten.

Wie kann ich die Bildschirmhelligkeit einstellen?

Drücken Sie Fn+F7 zum Erhöhen und Fn+F8 zum Verringern der Helligkeit.

Wie verbinde ich mich mit einem WLAN?

Stellen Sie sicher, dass der WLAN-Schalter eingeschaltet ist (blaue LED). Klicken Sie in Windows auf das Netzwerksymbol in der Taskleiste, wählen Sie Ihr Netzwerk und geben Sie gegebenenfalls das Passwort ein.

Was bedeutet das grüne Blinken der Status-LED?

Grünes Blinken zeigt den Suspend-Modus (Energiesparmodus) an. Drücken Sie den Netzschalter, um das System aufzuwecken.

Wie kann ich den Akku kalibrieren?

Laden Sie den Akku vollständig auf (bei ausgeschaltetem Notebook ca. 3 Stunden). Entladen Sie ihn dann komplett, bis das System in den Suspend-Modus geht. Wiederholen Sie den Ladevorgang. Dies stellt eine korrekte Anzeige der Akkuladung sicher.

Das Touchpad funktioniert nicht richtig – was kann ich tun?

Stellen Sie sicher, dass das Touchpad nicht deaktiviert ist (Fn+F9). Reinigen Sie die Oberfläche mit einem trockenen Tuch. Vermeiden Sie feuchte oder fettige Finger.

Wie greife ich auf das BIOS-Setup zu?

Drücken Sie nach dem Einschalten sofort die Entf-Taste (Delete), während der POST läuft. Im BIOS können Sie Einstellungen wie Boot-Reihenfolge oder Passwort ändern.

Kann ich den Arbeitsspeicher aufrüsten?

Ja, das Notebook verfügt über ein Erweiterungsfach auf der Unterseite. Verwenden Sie DDR2-Speichermodule. Informationen zur Kompatibilität erhalten Sie beim Händler.

Was tun, wenn das optische Laufwerk die Disc nicht auswirft?

Drücken Sie die Auswurftaste. Falls dies nicht funktioniert, stecken Sie eine aufgebogene Büroklammer in die kleine Notöffnung neben der Taste, um die Schublade mechanisch zu öffnen.

Wie kann ich den Fingerabdruck-Scanner einrichten?

Klicken Sie auf das Fingerabdruck-Symbol in der Taskleiste. Folgen Sie dem Assistenten: Lizenz akzeptieren, Finger registrieren (flach auf den Sensor legen und langsam von oben nach unten ziehen).

BEDIENUNGSANLEITUNG T20IL ECS

Alle Rechte vorbehalten.

Die Information in diesem Dokument kann ohne Ankündigung geändert werden, um Verlässlichkeit, Design und Funktionen zu verbessern. Sie stellt keine Verpflichtung seitens des Herstellers dar.

Unter keinen Umständen ist der Hersteller verantwortlich für direkte, indirekte, besondere, zufällige oder folgende Schäden, die auf das Benutzen oder die Unfähigkeit des Benutzens des Produkts oder der Dokumentation zurückzuführen sind, selbst dann, wenn auf die Möglichkeit solcher Schäden hingewiesen wurde. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Alle Rechte sind vorbehalten. Es ist nicht gestattet, dieses Handbuch ganz oder in Auszügen, sei es auf mechanische, elektronische oder andere Weise in jeglicher Form ohne die schriftliche Genehmigung des Herstellers zu reproduzieren.

Einschränkung der Haftbarkeit

Es wurden weitreichende Anstrengungen unternommen, um die Richtigkeit dieses Handbuchs zu gewährleisten. Der Hersteller und Vertreiber übernimmt keine Verantwortung für Fehler oder Auslassungen in diesem Handbuch oder das Benutzen der darin enthaltenen Informationen.

Hinweise

FCC- (Federal Communications Commission) Hinweis zu Radiofrequenz-Störungen

VANMERKUNG.... Dieses Gerät hat in Tests die Grenzwerte eingehalten, die im Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. Diese Grenzwerte sehen für die Heiminstallation einen ausreichenden Schutz vor gesundheitsschädigen Strahlen vor. Dieses Gerät erzeugt und verwendet Hochfrequenzen und kann diese ausstrahlen. Es kann daher, wenn es nicht den Anweisungen entsprechend installiert und betrieben wird, Störungen des Rundfunkempfangs verursachen. Es gibt aber keine Garantie dafür, dass es bei einer bestimmten Installation zu keinen Störungen kommt. Sollte der Radio- oder Fernsehempfang beeinträchtigt sein, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, so empfiehlt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen:

• Neuausrichten der Empfangsantenne.
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Stecken des Netzsteckers des Geräts in eine andere Steckdose, so dass das Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind.
• Kontaktieren eines Fachhändlers oder eines erfahrenen Radio- und Fernschtechnikers für Hilfe.

Hinweis:

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Stelle gebilligt werden, führen dazu, dass das Gerät vom Benutzer nicht betrieben werden darf.

Zur Einhaltung der Grenzwerte für Emissionen muss ein abgeschirmtes Schnittstellenkabel und ein nicht abgeschirmtes Netzkabel verwendet werden.

Dieses Gerät muss mit folgender Stromversorgung benutzt werden: 65W

Inhalt

Bevor Sie Beginnen 1

Zur Benutzung dieses Handbuchs....1

Wichtige Sicherheitshinweise....1

Wichtige Hinweise vor dem ersten Einsatz Ihres Computers......4

Einleitung 7

Willkommen beim Notebook-PC 7

Vorstellung des Computers....7

Vorderseite ....8

Linke Seite....10

Rechte Seite....11

Unterseite....12

Erste Schritte 13

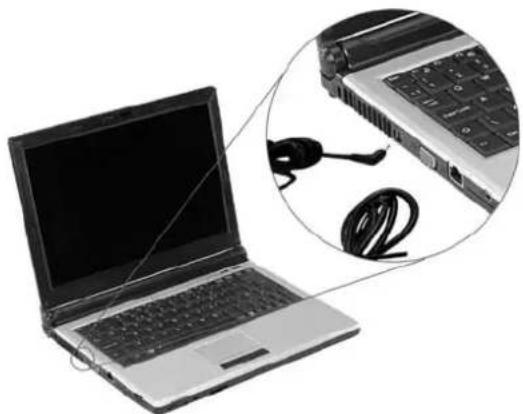

Anschließen einer Stromquelle....13

Einschalten Ihres Notebooks 14

Betrieb mit Akkustrom....14

Benutzen des Notebooks 17

Einstellen des LCD-Bildschirms ....17

Übersicht auf die Tastatur des Notebooks....18

Das TouchPad....19

Anschließen eines externen Zeigegeräts....19

DVD Dual/SuperMulti -Laufwerk....20

Energiesparmodi....21

mit windows arbeiten....24

Desktop-Betrieb 29

Audio....29

Internetanschluss---- 31

Internetanschluss mit einem Modem....31

Internetanschluss mit verkabeltem LAN 32

Internetanschluss mit kabellosem LAN 33

Das BIOS-Setup 35

Einleitung 35

Navigation im BIOS -Setup....35

Zugriff auf das BIOS -Setup-Programm....35

Legende 36

Untermenüs Aufrufen....36

Allgemeine Hilfe (General Help) 37

Hauptmenü (Main Menu) 37

Info Setup 38

Erweiterte Einstellungen (Advanced Menu)......39

Sicherheitsmenü (Security Menu) 39

Boot-Mcnü (Boot Menu)....40

Beenden-Menü (Exit Menu)....41

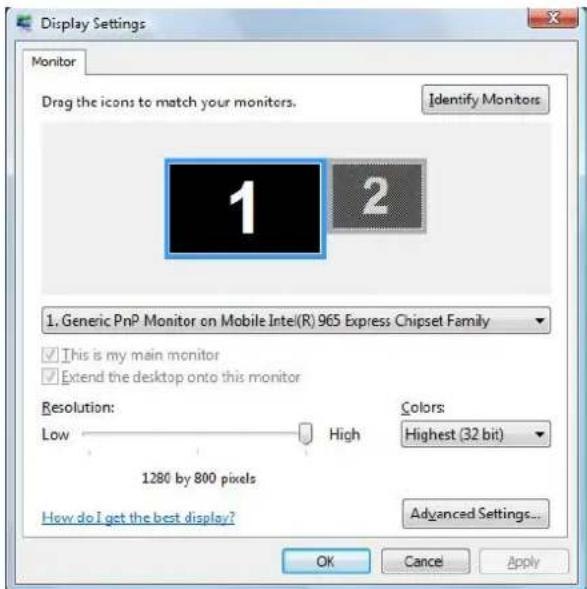

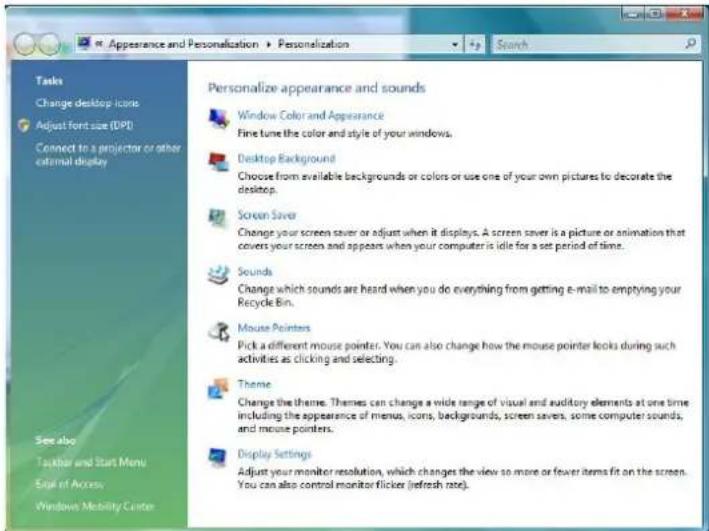

VGA-Hilfsprogramme 43

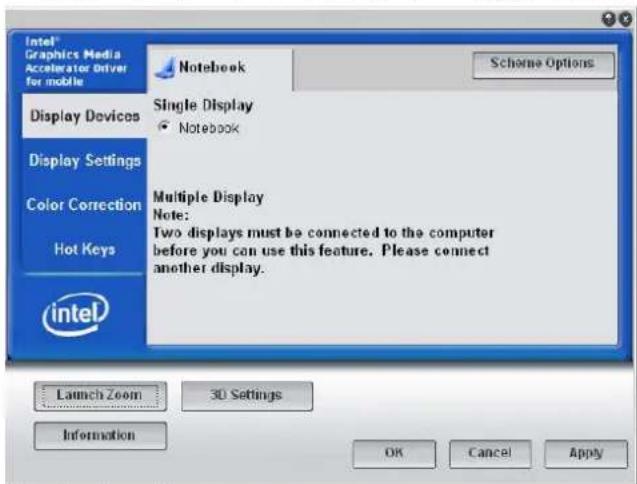

Anzeigegeräte....46

Farbkorrektur....47

Hotkeys....47

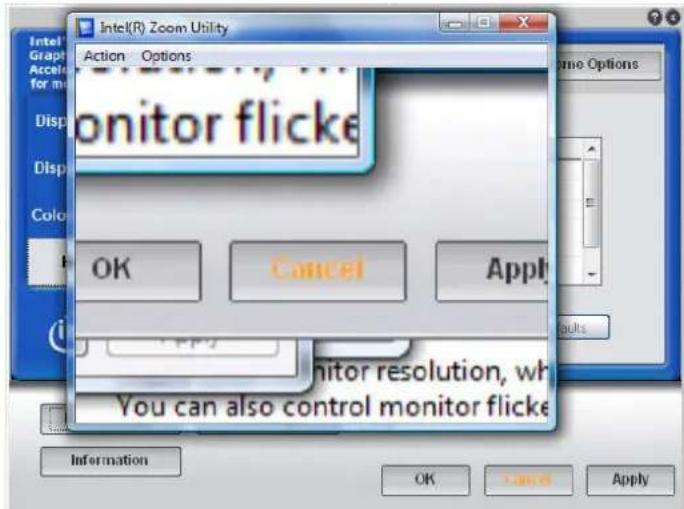

Zoom starten....48

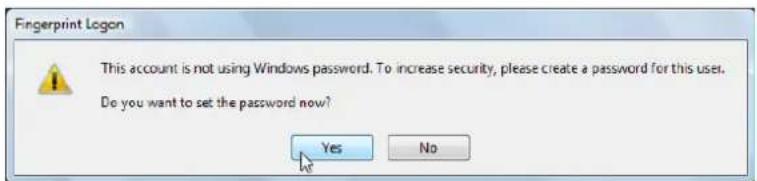

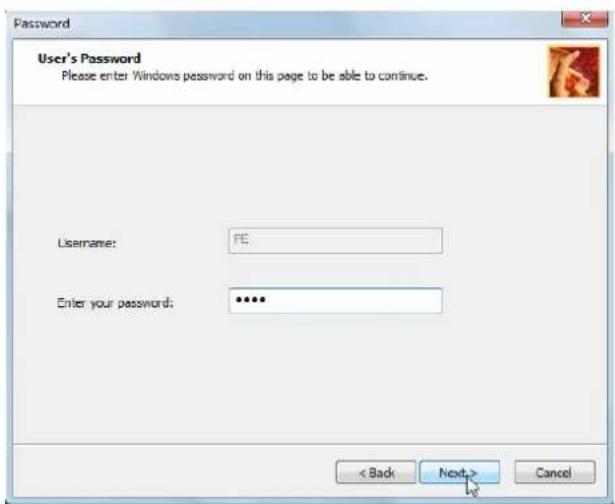

Fingerabdruckanwendung 49

Problembehebung 57

Audioprobleme....58

Festplattenprobleme....59

Probleme mit dem optischen Laufwerk....60

Anzeigeprobleme....61

Probleme mit Tastatur und Maus....61

CMOS-Batterieprobleme....62

Speicherprobleme....62

Probleme mit PC-Karten / PCMCIA 63

Leistungsprobleme....63

Probleme mit USB 2.0....64

Spezifikation 65

Persönliche Angaben

Dieses Notebook-System wurde für produktives und angenchmes Benutzen über viele Jahre hinweg entwickelt. Verwenden Sie diesen Abschnitt, um Notizen über Ihren Kauf zu vermerken. Ändern Sie die Einträge, wenn Sie neue Optionen hinzufügen.

Kaufdatum:

Händlername:

Telefon:

Adresse:

E-Mail-Adresse:

Web-Site:

Seriennummer:

CPU-Typ:

Festplatten-Kapazität:

Speicherkapazität:

Optionales Zubehör:

Kapitel I

BEVOR SIE BEGINNEN

ZUR BENUTZUNG DIESES HANDBUCHS

Dieses Handbuch wird Ihnen helfen, das Optimum aus Ihrem Notebook herauszuholen.

• Falls Sie bereits Erfahrungen mit Computern und/oder den Windows-Betriebssystemen von Microsoft haben, ist für Sie vielleicht der "Quick Start Guide" (Schnellstartanleitung) interessant, der zum Zubehör gehört.
• Falls Sie über weniger Erfahrungen verfügen, sollten Sie diese Anleitung sorgfältig durchlesen, bevor Sie mit Ihrem System arbeiten.

Falls Probleme mit Ihrem Notebook auftreten sollten, beachten Sie bitte das Kapitel zur Problemlösung, unabhängig davon ob Sie ein erfahrener Nutzer oder Neuling sind.

WICHTIGE SICHERHEITSHINWEISE

1. Bitte lesen Sie diese Hinweise sorgfältig durch.
2. Heben Sie diese Anleitung für späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Verwenden Sie keine Flüssig- oder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzsteckdose sollte nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Geräts ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluss an das Stromnetz die Anschlusswerte.
8. Verlegen Sie die Netzanschlussleitung so, dass niemand darüber fallen kann. Es sollte auch nichts auf der Leitung abgestellt werden.

9. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.

10. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.

11. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen Brand bzw. elektrischen Schlag auslösen.

12. Öffnen Sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von autorisiertem Servicepersonal geöffnet werden.

13. Wenn folgende Situationen auftreten, ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle zu überprüfen:

a. Netzkabel oder Netzstecker sind beschädigt.
b. Flüssigkeit ist in das Gerät eingedrungen.
c. Das Gerät wurde Feuchtigkeit ausgesetzt.
d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.
e. Das Gerät wurde fallen gelassen und/oder das Gehäuse ist beschädigt.

f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.

1. ACHTUNG: Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.

2. Dieses Schaltnetzteil kann bis zu einer Außentemperatur von maximal 35°C benutzt werden.

3. Die Ausgangswerte dürfen nicht die auf dem Label angegebenen Werte überschreiten.

4. Anforderungen an das Stromkabel Das Kabel-Set, das an das Netzteil angeschlossen wird, muss den Anforderungen des Landes in dem Sie das Netzteil einsetzen genügen, je nachdem, ob die Netzspannung 100-120 oder 200-240V Wechselspannung beträgt.

Das Kabel-Set muss für das Land, in dem es eingesetzt wird, zugelassen sein.
Der Gerätestecker des Kabels muss in eine CEE22/EN603/IEC 320 Buchse passen.

A. Für die USA und Kanada:

Das Kabel-Set muss UL-gelistet und CSA-zertifiziert sein.

Die Minimalanforderungen für das Kabel entsprechen No. 18 AWG.

B. Für Japan:

Alle Teile des Kabel-Sets müssen entsprechend dem japanischen Dentori Law mit einem "T"-Symbol markiert sein
Die Minimalanforderungen für das Kabel sind .75m m ^2 Leiter.

C. Für andere Länder:

Die Zubehörteile des Kabel-Sets müssen das Prüfsiegel derjenigen Stelle tragen, die in dem jeweiligen Land für die Sicherheitsprüfung zuständig ist.
Das Kabel muss vom HAR (harmonisierten) Typ H05VV-F sein.
Das Kabel-Set muss eine Stromkapazität von mindestens 2,5 Ampere haben und Spannungen von 125 oder 250 V Wechselstrom gestatten.

ACHTUNG: DAS MODELL XX IST NUR FÜR DIE VERWENDUNG MIT DEM FOLGENDEN AC-ADAPTER VORGESEHEN

Hersteller: Li-Shin Typ 0335C2065

1. Bei der Benutzung Ihres Telefongerätes sollten Sie immer die grundlegenden Sicherheitsmaßnahmen beachten, um das Risiko von Feuer, Stromschlägen und Verletzungen zu minimieren. Zu beachten sind u.a. folgende Punkte:

Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie zum Beispiel Badewanne, Waschbecken, Spülbecken, Waschbottich, in feuchten Kellerräumen oder in der Nähe von Schwimmbecken.
Benutzen Sie kein Telefon (ausgenommen schnurlose Modelle) während eines Gewitters. Es besteht das geringe Restrisiko eines Blitzschlages.
Benutzen Sie das Telefon nicht um ein Gasleck zu melden, falls es sich in der Nähe des Lecks befindet.
Benutzen Sie nur solch ein Stromkabel, wie in dieser Anleitung beschrieben.

1. Benutzen Sie das Netzteil nicht in unmittelbarer Nähe zu Wasser oder anderen Flüssigkeiten. Gießen Sie nie Flüssigkeiten über das Netzteil.

2. Achtung Laser: Laser Produkt der Klasse I. Achtung - Unsichtbarer Laserstrahl, vermeiden Sie Kontakt mit dem Strahl bei offenem Gehäuse.

3. Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers. Entfernen Sie den Akku auf keinen Fall bei eingeschaltetem Notebook, da hierdurch Daten verloren gehen könnten.
4. Der Netzeingabeanschluss dient als Hauptschalter des Geräts.

Versuchen nicht das Gehäuse, das den Laser enthält, auseinander zu nehmen. Der in diesem Gerät verwendete Laserstrahl schädigt die Augen. Die Verwendung von optischen Geräten, wie etwa Vergrößerungsgläsern erhöht die Gefahr einer Schädigung Ihrer Augen. Lassen Sie dieses Gerät zu Ihrer eigenen Sicherheit nur von autorisierten Dienstleistern warten.

VORSICHT... Dieser Teil ist heiß. Vorsicht.

Vorsicht, dieses Symbol zeigt an, dass dieser Teil sehr heiß sein könnte.

WICHTIGE HINWEISE VOR DEM ERSTEN EINSATZ IHRES COMPUTERS

GEBEN SIE DEM COMPUTER ZEIT ZUM AKKLIMATISIEREN

Ihr Notebook kann zwar problemlos Extremtemperaturen überstehen, aber plötzliche Temperaturänderungen, etwa wenn es aus der Kälte draußen in ein warmes Büro gebracht wird, bekommen ihm nicht gut. Schnelle Temperaturänderungen können dazu führen, dass sich im Inneren des Gerätes Kondenswasser bildet, das die elektronischen Komponenten beschädigen kann.

Falls Sie das Notebook bei heißen oder kalten Außentemperaturen in Empfang genommen haben, schalten Sie Ihn bitte nicht sofort an, sondern lassen Sie es sich langsam mindestens drei bis vier Stunden lang an die Raumtemperatur anpassen.

WARNUNG.... Falls Ihr Rechner bei kaltem

Wetter angekommen ist, schalten Sie bitte weder an Computer noch an Monitor die Stromversorgung an, bis sie an die Raumtemperatur angepasst sind.

HITZE, KÄLTE, FEUCHTIGKEIT UND GRELLES LICHT

Suchen Sie sich für Ihren Computer einen Platz, der weder zu heiß oder kalt noch zu dunkel oder hell ist. Grelles Licht beeinträchtigt die Lesbarkeit des Bildschirms

• Achten Sie rund um das Gehäuse auf genügend Raum für die Luftzirkulation, damit keine Computerbestandteile durch Überhitzung beschädigt werden.
• Blockieren Sie nicht die Lüftungsschlitze.
• Stellen Sie den Computer nicht im direkten Sonnenlicht ab.

GEEIGNETE ARBEITSPLÄTZE

Ihr Computer wird einsatzbereit sein wo auch immer es Ihnen gefällt, aber extreme Temperaturen und Feuchtigkeit stellen eine große Herausforderung für die Systemkomponenten dar.

Es gibt Dinge, die Sie zwar tolerieren können, nicht aber Ihr Computer – etwa statische Elektrizität, Staub, Wasser, Dampf und Öl. Falls Sie unterwegs am Rechner arbeiten wollen, versuchen Sie dies in einer sauberen, für Ihren Rechner angemessenen Umgebung zu tun.

Wenn Sie unterwegs sind, können Sie auf einen Lithium-Ion Akku zurückgreifen. Entfernen Sie vor dem ersten Einsatz den Akku aus seiner Verpackung, setzen Sie ihn in das Notebook ein und lassen Sie ihn voll aufladen, damit er betriebsbereit ist.

Kapitel 2

EINLEITUNG

WILLKOMMEN BEIM NOTEBOOK-PC

Herzlichen Glückwunsch zum Kauf Ihres Notebook-PCs. Ihr Notebook verfügt über die neuesten Technologien im Bereich des mobilen Computings. Das modulare Design des Notebooks bietet maximale Erweiterungsfähigkeit, ohne dabei die Mobilität einzuschränken.

VORSTELLUNG DES COMPUTERS

ÖFFNEN DER BILDSCHIRMPLATTE

Um eine Beschädigung der

Bildschirmplatte zu vermeiden:

1. Schlagen Sie den Bildschirm beim Schließen nicht gewaltsam zu.

2. Legen Sie keine Gegenstände darauf ab, weder im geöffneten, noch im geschlossenen Zustand.

3. Stellen Sie sicher, dass das System ausgeschaltet oder im Suspend-Modus ist, bevor Sie den Bildschirm schließen.

Wenn Sie den Bildschirm öffnen, werden Sie einige Merkmale sehen, die für den Betrieb Ihres Notebooks wichtig sind.

VORDERSEITE

Legen Sie keine schweren

Gegenstände auf das Notebook. Dies könnte den Bildschirm beschädigen.

1. CCD-Kamera (optional)
2. Eingebautes Mikrofon
3. LCD-Bildschirm

4. Tastatur

5. LED-Statusanzeigen

LED-STATUSANZEIGEN
System- & Strom-Statusanzeigen

LED-Symbol	Bedeutung
	Ein blaues Licht bedeutet, dass das WLAN-Modul aktiv ist.
[SDTO]	Ein grünes Licht bedeutet, dass der Silent-Modus aktiviert ist.Grünes Blinken bedeutet, dass der Suspend-Modus aktiviert ist.
	Orange Blinken bedeutet, dass die Batterie aufgeladen wird.Rotes Blinken bedeutet bei eingeschaltetem System, dass der Batteriestand niedrig ist.Grünes Licht bedeutet, dass das System eingeschaltet ist.
	Grünes Licht bedeutet, dass auf die Festplatte und/oder das optische Laufwerk zugegriffen wird.

6. Wireless Ein/Aus-Schalter

7. Mikrofon/Audio Line-in Buchse

8. Stereo-Kopfhörer/SPDIF-out Buchse

Der 4-in-1 Kartenleser unterstützt SD-Karten, MMC-Karten, MS- und MS-Pro-Karten.

10. Touchpad-Tasten

11. Touchpad

12. Netzschalter/ Suspend-Taste

Drücken Sie diese Taste kurz, um das System einzuschalten.
Halten Sie diese Taste mindestens 4 Sekunden lang gedrückt, um das System auszuschalten.
Drücken Sie die Netz-/Suspend-Taste erneut, um das System aus dem Suspend-Modus zurückzuholen.
Ständiges grünes Licht bedeutet, dass das System EINGESCHALTET ist.

13. Silent-Modustaste

Das Drücken dieser Taste ermöglicht dem System seinen Stromverbrauch zu senken. Dadurch kann die Lüftergeschwindigkeit verringert werden, um einen leisen Betrieb

zu ermöglichen. Ein ständiges grünes Licht zeigt an, dass der Silent-Modus aktiviert ist.

LINKE SEITE

1. Kensington-Schloss
2. Lüftungsöffnung
3. Strombuchse (DC-in)
4. CRT-Anschluss
5. Ethernet / LAN-Anschluss

ANMERKUNG....

Bitte verwenden Sie bei der

Benutzung eines LAN eine EMI-Abschirmung, um Störungen während der Übertragung zu minimieren.

1. ExpressCard (New Card) Steckplatz

In diesen Steckplatz wird die Express Card (Typ 54) eingesetzt. Bei ExpressCard Typ 54 können 54mm und 34mm Karten

eingesetzt werden. ExpressCard integriert die PCI-Express Bus-Technologie und USB 2.0 Standards.

1. 1394A Anschluss

2. USB 2.0 Anschluss

RECHTE SEITE

Trennen Sie immer alle

Telefonkabel von der Wandsteckdose ab, bevor Sie dieses Gerät warten oder abmontieren. Um die Gefahr von Feuer zu reduzieren, verwenden Sie nur ein Telekommunikationskabel № 26 AWG oder größer.

1. Optisches Laufwerk und Auswurftaste und manuelle Auswurföffnung

UNTERSEITE

1. Erweiterungsfach
2. Batteriefach
3. Batterieverriegelung
4. Festplattenlaufwerk

Kapitel 3

ERSTE SCHRITTE

ANSCHLIEßen EINER STROMQUELLE

ANSCHLIEßen DES NETZADAPTERS

Ein universeller Netzadapter steht bereit, um Ihren Computer mit Strom zu versorgen und gleichzeitig den Akku aufzuladen. Die Eingangsspannung für den Netzadapter kann zwischen 100 und 240 Volt betragen, so dass er in fast allen Ländern benutzt werden kann.

Das Netzkabel für den Netzadapter wird an eine geerdete zweipolige Netzsteckdose angeschlossen. Gehen Sie zum Anschließen Ihres Computers an eine externe Stromquelle folgendermaßen vor:

minderwertigen Verlängerungskabel, da Ihr Computer u. U. beschädigt werden könnte. Das Notebook wird mit einem eigenen Netzadapter geliefert. Benutzen Sie keinen andereen Netzadapter, um den Computer oder andere elektrische Geräte zu betreiben.

Becassen Sie den Netzadapter, wenn möglich, immer am Notebook und an der Netzsteckdose angeschlossen, um den Akku neu aufzuladen.

WARNUNG.... Schalten Sie Ihr Notebook niemals aus oder starten es neu, während die Festplatte oder das CD-ROM in Betrieb ist und das Statussymbol für die Laufwerke aufleuchtet, da dies zum Verlust oder zur Beschädigung Ihrer Daten führen kann. Warten Sie nach dem Ausschalten Ihres Notebooks immer mindestens 5 Sekunden, bevor Sie es wieder einschalten. Durch schnelles Ein- und Ausschalten des Computers kann der Schaltkreislauf beschädigt werden.

EINSCHALTEN IHRES NOTEBOOKS

Schalten Sie Ihr Notebook ein, indem Sie auf die Netztaste drücken. Halten Sie die Taste für eine Sekunde gedrückt und lassen sie los. Der Power-On-Self-Test (POST) wird automatisch ausgeführt. Nach dem Beenden von POST liest der Computer das Betriebssystem der Festplatte in den Computerspeicher (dies wird häufig als „Booten“ des Computers bezeichnet). Wenn Ihr Betriebssystem, z.B. Windows XP, etc.) installiert ist, sollte es automatisch starten.

Wenn Sie das Notebook auschalten wollen, speichern Sie Ihre Arbeit und schließen alle geöffneten Anwendungen. Klicken Sie auf Start und wählen dann "Computer herunterfahren". Es erscheint ein Auswahlfeld. Klicken Sie auf die Schaltfläche "Ausschalten", um Ihren Rechner auszuschalten.

"ANMERKUNG.... Hinweis: Wenn Ihr Rechner "abstürzt", drücken Sie die Ein/Aus-Taste für 4-6 Sekunden, um den Rechner auszuschalten.

BETRIEB MIT AKKUSTROM

Ihr Computer verfügt über einen aufladbaren Akku, mit dem Sie Ihren Computer ohne eine externe Stromquelle benutzen können. Wenn der Akku vollständig aufgeladen ist, können Sie den Computer ungefähr 2 Stunde, wenn folgende Bedingungen erfüllt sind:

• Der Akku ist anfangs voll aufgeladen.
- Es sind keine Peripheriegeräte installiert.
- CD-ROM-Laufwerke werden weniger als 10% der Benutzungsdauer benutzt.

ANMERKUNG....

Benutzen Sie nur Akkus, die von einem autorisierten Händler als geeignet angesehen werden. Akkus sind nicht immer gleich und sollten entsprechend behandelt werden. Wenn Sie ungeeignete Akkus benutzen, kann dies den Computer beschädigen und Sie selbst durch giftige Emissionen gefährden.

WARNUNG....

Es besteht die Gefahr einer Explosion, falls die Batterie nicht korrekt ausgetauscht wird. Ersetzen Sie die Batterie nur durch den gleichen oder einen gleichwertigen Typ, der vom Hersteller empfohlen wird. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen des Herstellers oder den örtlichen Gesetzen.

EINSETZEN UND ENTNEHMEN DES AKKUS

Der Akku sollte beim Auspacken des Notebooks bereits in Ihrem Computer installiert sein. Wenn dies nicht der Fall ist, gehen Sie folgendermaßen vor:

Entnehmen des Akkus:

Der installierte Akku wird jedes Mal automatisch aufgeladen, wenn der Computer an den Netzadapter und eine externe Stromquelle angeschlossen wird. Es ist sinnvoll, den Akku von Zeit zu Zeit vollständig zu entladen, um seine Leistungsfähigkeit aufrechtzuerhalten.

Kapitel 4

BENUTZEN DES NOTEBOOKS

EINSTELLEN DES LCD-BILDSCHIRMS

Der LCD-Bildschirm kann mit den folgenden Tastenkombinationen eingestellt werden.

Aktion Steuerung

Fn + F4 Ändert den Anzeigemodus: nur LCD, nur CRT und LCD&CRT.

Fn + F7 Erhöht die Helligkeit.

Fn + F8 Verringert die Helligkeit.

PFLEGE DES LCD-BILDSCHIRMS

LCD-Bildschirme sind empfindliche Geräte, die vorsichtig benutzt werden sollten. Beachten Sie bitte die folgenden Sicherheitsvorkehrungen:

• Wenn Sie den Computer nicht benutzen, sollte der LCD-Bildschirm geschlossen werden, damit er nicht verstaubt.
• Benutzen Sie zum Säubern des LCD-Bildschirms ein weiches Tuch und reiben die LCD-Oberfläche vorsichtig damit ab.
• Berühren Sie die Bildschirmoberfläche nicht direkt mit Ihren Fingern oder spitzen Objekten und besprühen Sie sie auf keinen Fall direkt mit einem Reinigungsmittel.
• Drücken Sie nicht auf den LCD-Bildschirm oder stellen Gegenstände auf ihn, wenn er geschlossen ist, da er dadurch brechen könnte.

EXTERNER CRT-MONITOR

Sie können einen externen Monitor über den 15-Pin-CRT-Anschluss anschließen. Es gibt drei Konfigurationsmöglichkeiten:

• Nur LCD
• Nur CRT
• Gleichzeitige Anzeige auf LCD-Bildschirm und CRT-Monitor Gleichzeitige Anzeige auf LCD-Bildschirm und TV Sie können mit der Tastenkombination [Fn] + [F4] zwischen diesen Konfigurationen

wechseln. Weitere Informationen über das Anschließen eines externen Bildschirms finden Sie in Kapitel 4.

ÜBERSICHT AUF DIE TASTATUR DES NOTEBOOKS

Die Tastatur des Notebooks benutzt ein standardmäßiges QWERTY-Layout mit zusätzlichen besonderen Funktionstasten und einem eingebetteten Ziffernblock für Dateneingaben mit vielen Zahlen. Ihre Tastatur unterstützt Windows mit zwei integrierten Windows-Sondertasten.

Mit diesen beiden Tasten können Sie auf viele der zeitsparenden Funktionen von Windows zugreifen. Die Funktionstasten (F1-F12) oben auf der Tastatur dienen unterschiedlichen Zwecken und ermöglichen, je nach benutztem Programm, das Ausführen unterschiedlicher Aufgaben.

Die Pfeiltasten (in der unteren rechte Ecke Ihrer Tastatur) und die Tasten [Bild↑], [Bild↓], [Pos.1] und [Ende] (am rechten Rand der Tastatur) ermöglichen Ihnen das Bewegen des aktiven Cursors auf dem Bildschirm bzw. in einem Dokument.

Der eingebettete numerische Ziffernblock besteht aus 15 Tasten, die das Eingeben von vielen Zahlen erleichtert. Wie die [Num Lock]-Taste sind diese Tasten blau beschriftet. Numerische Angaben finden sich oben rechts auf jeder Taste.

Wenn der numerische Ziffernblock aktiviert ist, erscheint das NumLock-Symbol im Systemfenster. Der Ziffernblock wird durch Drücken auf [Fn] + [NumLk] aktiviert. Wenn eine externe Tastatur angeschlossen ist, können Sie den Ziffernblock für beide Tastaturen durch Drücken auf die NumLock-Taste des Notebooks oder der externen Tastatur aktivieren/deaktivieren. Wenn Sie nur den numerischen Ziffernblock des Notebooks deaktivieren und den der externen Tastatur aktiviert lassen wollen, benutzen Sie die Tastenkombination [Fn] + [NumLk] auf der Notebook-Tastatur.

FUNKTIONSTASTEN (SCHNELLTASTEN)

Symbol Aktion Steuerung

Fn + F1 Geht in den Suspend-Modus über.

Fn + F3 Stummschaltung ein/aus von Audio/PC-Ton an Ausgabe.

Fn + F4 Ändert den Anzeigemodus: nur LCD, nur CRT und LCD&CRT.

Fn + F5 Erhöht die Lautstärke.

Fn + F6 Verringert die Lautstärke.

Fn + F7 Erhöht die Helligkeit.

Fn + F8 Verringert die Helligkeit.

Fn + F9 Aktiviert/ deaktiviert das Touchpad.

Fn + F10 Aktiviert/ deaktiviert die CCD-Kamera.

Fn + F11 Aktiviert/ deaktiviert die Bluetooth-Anwendung.

Das TouchPad

Das TouchPad ist ein rechteckiges, elektronisches Feld und befindet sich direkt vor Ihrer Tastatur. Über das druckempfindliche Feld des TouchPads können Sie den Cursor mit Ihrem Finger bewegen. Die Tasten des TouchPads entsprechen der linken und rechten Maustaste.

TOUCHPAD-VORSICHTSMAßNAHMEN

Das TouchPad ist ein druckempfindliches Gerät. Beachten Sie deshalb bitte die folgenden Vorsichtsmaßnahmen:

• Vermeiden Sie, dass das TouchPad nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommt.
• Berühren Sie das TouchPad nicht mit schmutzigen Fingern.
• Legen Sie keine schweren Gegenstände auf das TouchPad oder dessen Tasten.

Sie können das TouchPad mit Microsoft Windows oder Programmen anderer Hersteller verwenden.

ANSCHLIEßen EINES EXTERNEN ZEIGEGERÄTS

Das System ermöglicht Ihnen lediglich das Benutzen eines Zeigegeräts (egal ob extern oder intern).

SPEICHERN UND ABRUFEN VON DATEN

Das Speichern und Abrufen von Daten gehört zu den grundlegendsten Aufgaben beim Arbeiten mit Ihrem Computer. Das Notebook ist mit Festplatte (HDD) ausgestattet. Das HDD ist für einfache Upgrades austauschbar.

DVD DUAL/SUPERMULTI - LAUFWERK

FUNKTIONEN DES DVD DUAL/SUPERMULTI -LAUFWERKS

Das DVD Dual/SuperMulti -Laufwerk besitzt folgende Eigenschaften:

• Mit der Audiowiedergabe können Sie Musik-CDs abspielen.
• Tasten auf der Vorderseite zum Laden/Auswerfen
• Unterstützt CD-DA, CD-ROM Modus 1 und Modus 2, Multi-Session Photo CD™, CD-I/Video CD (pcs.)
  • Geringer Stromverbrauch
• Höhe: 12,7mm

VORSICHTSMAßNAHMEN BEIM UMGANG MIT DVD DUAL/SUPERMULTI -LAUFWERKS

• Halten Sie CDs immer an den Rändern und berühren nicht die Oberfläche.
• Benutzen Sie ein sauberes trockenes Tuch zum Entfernen von Staub, Flecken oder Fingerabdrücken. Wischen Sie von innen nach außen.
• Schreiben Sie nicht auf der Oberfläche der CD oder stellen Gegenstände auf sie.
• Bewahren Sie CDs an einem kühlen trocken Ort auf, um sie nicht zu beschädigen.
• Benutzen Sie zum Reinigen nicht Benzol, Verdünner oder Reinigungsmittel. Benutzen Sie nur besondere CD-ROM/DVD-ROM-Reiniger.
• Biegen Sie CDs nicht oder lassen sie fallen.

EINLEGEN EINER CD

Wenn Sie eine CD abspielen wollen, gehen Sie folgendermaßen vor:

1. Drücken Sie auf die Auswurftaste des CD-ROM/DVD-ROM-Laufwerks. Ziehen Sie die CD-Schublade vorsichtig ganz heraus.

2. Halten Sie die CD-ROM/DVD-ROM vorsichtig an den Rändern und gehen sicher, dass die glänzende (nicht beschriftete) Oberfläche nach unten zeigt. Legen Sie die CD-ROM/DVD-ROM in die Laufwerksschublade. Drücken Sie die CD-ROM/DVD-ROM vorsichtig herunter, bis sie auf der Nabe einrastet.

3. Schieben Sie die Laufwerksschublade zurück in das Laufwerk. Gehen Sie zum Auswerfen einer CD wie folgt vor:

4. Überprüfen Sie die LED-Anzeige und vergewissern sich, ob der Computer auf das CD-ROM/DVD-ROM-Laufwerk zugreift.

5. Drücken Sie auf die Auswurftaste und ziehen die Laufwerksschublade ganz heraus.
6. Halten Sie die CD vorsichtig an ihren Rändern und – während Sie die Nabe nach unten drücken – nehmen sie aus der Laufwerksschublade.

ANMERKUNG....

Legen Sie keine anderen

Gegenstände in die Laufwerksschublade. Wenn Sie Probleme beim Auswerfen der CD-Schublade haben, benutzen Sie eine gerade gebogene Büroklammer (oder eine Nadel oder ein dünnen Metalldraht) und stecken sie in die Notauswurftaste rechts auf der Vorderseite des Laufwerks. Die Laufwerksschublade sollte dann sofort herausspringen. Sie können eine CD auf diese Weise auch entnehmen, wenn das Notebook ausgeschaltet ist.

ENERGIESPARMODI

In diesem Abschnitt finden Sie Informationen über das Stromsystem des Notebooks, einschließlich dem Netzteil, dem Akku, dem Aufladen des Akkus sowie Tipps zum Sparen von Akkustrom.

Das Stromsystem besteht aus zwei Teilen, dem Netzteil und dem Akku. Das Netzteil wandelt Wechselstrom aus einer Netzsteckdose in den vom Computer benötigten Gleichstrom um.

ANMERKUNG....

Falls Sie den Akku so oft

verwenden, dass er öfter als 20 Mal pro Monat vollständig geladen/entladen wird, empfehlen wir Ihnen alle drei Monate eine „Batteriekalibrierung“ durchzuführen, um eine optimale Batterielaufzeit zu gewährleisten.

Bitte lesen Sie sich dazu den Abschnitt

„Batteriekalibrierung“ weiter unten in diesem Kapitel durch.

Falls Sie bemerken, dass die Laufzeit Ihrer Batterie kürzer wird, führen Sie bitte sofort eine „Batteriekalibrierung“ durch.

ENTFERNEN DES AKKUS

Wenn Sie den Akku aus seinem Schacht entnehmen wollen, schauen Sie unter Kapitel 3, Einsetzen und Entnehmen des Akkus.

VORBEREITEN DES AKKUS (BATTERIEKALIBRIERUNG)

Bevor Sie den Akku zum ersten Mal benutzen, sollte der Smart Battery IC des Akkus kalibriert werden, damit der verbleibende Akkustrom immer korrekt angezeigt wird.

Gehen Sie folgendermaßen vor, um den Akku zu kalibrieren:

1. Setzen Sie den Akku in den Akkuschacht ein und schalten das Notebook an. Wenn der Akku vollständig leer ist, gehen Sie zum nächsten Schritt. Ansonsten verbrauchen Sie den gesamten Akkustrom, bis der Warnton für geringen Akkustrom ertönt. Das System geht dann automatisch in den Suspend-Modus über.
2. Schalten Sie das Notebook aus. Schließen Sie den Netzadapter ein und laden den Akku voll auf. Wenn die Anzeige zur Akkuaufladung erlischt, ist der Akku vollständig aufgeladen.
3. Schalten Sie das Notebook an und erschöpfen den Akku, bis Sie Warntöne wegen geringer Akkuladung hören. Das System geht dann automatisch in den Suspend-Modus über. Schließen Sie nun das Netzteil an.
4. Die Akku ist nun korrekt kalibriert.

Sie sollten den Akku am besten immer so lange benutzen, bis die Warnung für geringe Akkuladung erscheint und den Akku dann jedes Mal wieder vollständig wiederaufladen. Das volle Ent- und Aufladen garantiert, dass der Akkustatus immer korrekt angezeigt wird.

AUTOMATISCHES AUFLADEN DES AKKUS

Sie können den Akku automatisch mit Hilfe eines Netzadapters aufladen. Es dauert etwa drei Stunden, um den Akku bei ausgeschaltetem Notebook voll aufzuladen. Die folgende Tabelle gibt einen Überblick auf die Auflademodi:

Auflademodus Aufladedauer

Schnell 3 Stunden, wenn System ausgeschaltet ist oder sich im Suspend-Modus befindet. Die Temperatur sollte 25°C oder weniger betragen.

Pre-Charge Eine Pre-Charge wird auf den Lithium-Inonen-Akku angewendet.

AKKUSTATUS

Windows Vista besitzt ein Applet in der Systemsteuerung, das ein Symbol auf der Windows-Taskleiste anzeigt. Dieses Symbol gibt an, ob das Notebook mit Akkustrom oder Netzstrom betrieben wird.

Dieses Applet zeigt ebenfalls an, wie viel Akkustrom übrig ist.

WARNUNG BEI GERINGEM AKKUSTROM

Wenn die Akkuladung den "Akku Niedrig" Status erreicht, sorgt der Akku noch für etwa 10 \~ 15 Minuten für Strom.

Sie hören alle 5 Sekunden einen Piepton, der Sie auf den "Akku Niedrig" Status hinweist. Wenn die Akkuladung den Status "Akku Sehr Niedrig" erreicht, beschleunigt sich der Piepton.

Der Akku lässt sich dann noch für etwa 1 \~ 2 Minuten benutzen. Speichern Sie sofort Ihre Daten oder schließen das Netzteil an, da Ihre Daten ansonsten verloren gehen könnten.

Ton	Bedeutung
Kontinuierliches Piepen alle 5 Sekunden	Akku Niedrig: Zeigt an, dass 10 bis 15 Minuten Akkustrom verbleiben.
Beschleunigtes Piepen	Akku Sehr Niedrig: Zeigt an, dass 1 bis 2 Minuten Akkustrom verbleiben. Speichern Sie Ihre Arbeit und schalten das Notebook aus oder schließen das Netzteil an.

Wenn nur noch eine Minute Akkustrom verbleibt, geht das Notebook in den Suspend-Modus über und schaltet sich aus. Schließen Sie das Netzteil an und fahren mit dem Spichern Ihrer Arbeit fort.

KLEINER AKKU FÜR ECHTZEITUHR

Es gibt einen kleinen eingebauten Akku, der das System bei ausgeschaltetem Notebook zur Aufrechterhaltung bestimmter Systeminformationen mit Strom versorgt.

Wenn das Notebook über einen langen Zeitraum an keine Stromquelle angeschlossen wird, erschöpft sich dieser kleine Akku und die Systeminformationen gehen verloren.

Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers. Entfernen Sie den Akku auf keinen Fall bei eingeschaltetem Notebook, da hierdurch

Daten verloren gehen könnten.

NEUSTARTEN DES SYSTEMS

Nach der Installation einer Software-Anwendung, werden Sie u. U. angewiesen, das System neu zu starten, um das geänderte Betriebsumfeld zu laden. Zum Neustarten oder "Rebooten" des Systems drücken Sie die Tastenkombination [Strg] + [Alt] + [Löschen]. Dies wird auch als "Warmstart" bezeichnet. Diese Tastenkombination fungiert als „Warmstartschalter“ der Software, wenn sich der Computer wegen Hardware- oder Softwareprobleme aufhängt.

Wenn Sie mit dieser Tastenkombination das Notebook nicht neu starten können, benutzen Sie den Netzschalter. Wenn der Computer aus irgendeinem Grund „abgestürzt“ ist, können das Notebook mit diesem Schalter ausschalten.

EINSTELLEN DER HELLIGKEIT

Wenn Sie die Helligkeit des LCD-Bildschirms einstellen wollen, halten Sie die [Fn]-Taste unten links auf der Tastatur gedrückt und drücken die [F8]-Taste zur Verringerung der Helligkeit oder die [F7]-Taste zur Erhöhung der Helligkeit.

MIT WINDOWS ARBEITEN

WINDOWS-HILFE

Um die Windows Vista-Hilfe zu öffnen, klicken Sie auf Start →Hilfe und Support. Das folgende Fenster erscheint.

Der Arbeitsplatz kann, abhängig davon, welche Software auf Ihrem Notebook installiert ist, verschieden ausschen, mit anderen oder zusätzlichen Symbolen.

Hier finden Sie gelöschte Dateien, falls Sie sie wieder herstellen und in Ihrem System speichern wollen. Die Dateien werden erst dann permanent aus dem Papierkorb gelöscht, wenn Sie ihn durch einen Rechtsklick mit der Maus und Auswahl von „Papierkorb leeren“ ausleeren.

START-KNOPF (START BUTTON)

Ermöglicht einfachen Zugriff auf alle Windows-Programme.

Im Startmenü können sie die am häufigsten verwendeten Programme betrachten und anpassen. Falls Sie einen Eintrag behalten wollen, klicken Sie mit der rechten Maustaste darauf und wählen Sie An Startmenü anheften.

Abmelden ermöglicht es dem aktuellen Benutzer sich abzumelden und einem neuen Nutzer sich anzumelden.

Ausschalten ermöglicht Ihnen, den Computer auszuschalten, neu zu starten und zum Stromsparen in einen Stand-by-Modus zu schicken.

TASTLEISTE (TASKBAR)

Wenn Sie ein Programm öffnen, wird sein Symbol in der Taskleiste angezeigt, so dass Sie bequem zwischen Programmen wechseln können, indem Sie auf die entsprechende Schaltfläche klicken.

Um Symbolleisten zur Tastleiste hinzuzufügen oder zu entfernen: machen Sie einen Rechtsklick auf einer leeren Stelle der Taskleiste und wählen Sie Symbolleisten → wählen Sie die gewünscht Symbolleiste aus.

INFOBEREICH (NOTIFICATION)

Die Symbole, die hier erscheinen, dienen dem Schnellzugriff auf einige Programme und Computerfunktionen, die Sie häufig verwendet haben. Klicken Sie einfach auf das 📄-Symbol, um die versteckten Symbole zu sehen.

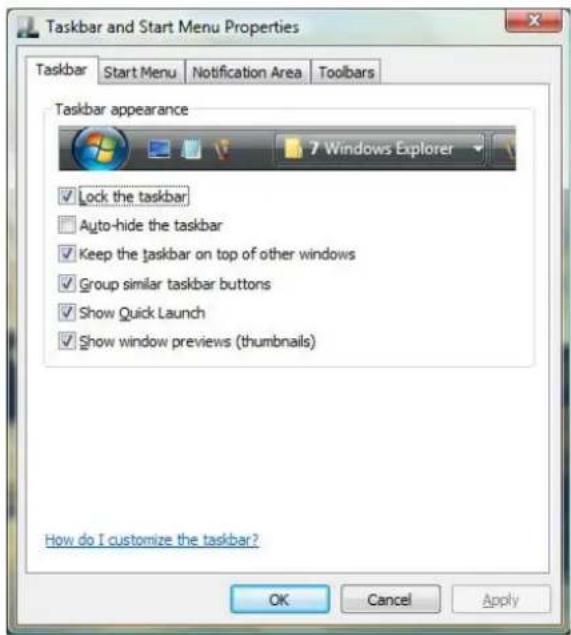

Damit Windows Vista keine Symbole versteckt:

Machen Sie einen Rechtsklick an einer leeren Stelle der Taskleiste und wählen Sie Eigenschaften, entfernen Sie das Häkchen bei Inaktive Symbole ausblenden.

In diesem Bereich können Sie Aussehen und Arbeitsweise von Windows beeinflussen. Klicken Sie auf Start → Systemsteuerung. Es gibt zwei Ansichten – Klassische Ansicht und Kategorieansicht

Ihr Notebook ist ein effizienter und mobiler Computer. Darüber hinaus ist er schnell und leistungsstark genug, um als Desktop-System eingesetzt zu werden. In diesem Kapitel erfahren Sie mehr über typische Desktop-PC-Funktionen Ihres Notebooks.

AUDIO

DAS MULTIMEDIA-SOUNDSYSTEM

Durch die integrierten Audiofunktionen des Notebooks können Sie eine große Zahl von Lehr- und Unterhaltungs-Multimediasoftware verwenden. Das Notebook ist mit zwei internen Stereolautsprechern, einem Mikrofon und Eingangs-Audio-Ports zum Anschluss externer Audiogeräte ausgerüstet.

An die Mikrofonbuchse können Sie ein externes Mikrofon anschließen. Externe Lautsprecher oder Kopfhörer können an die Audio-Ausgangsbuchse des Notebooks angeschlossen werden.

Externe Audiogeräte können an die Line-In-Buchse angeschlossen werden. Alle Audiofunktionen lassen sich mit Software-Programmen steuern. Das Multimedia-Soundsystem des Notebooks besitzt folgende Eigenschaften:

• Kompatibel mit Windows-Soundsystem
  • Vollduplex-Betrieb
  • Dynamisches Filtern reduziert Störgeräusche und Verzerrungsrate
  • Interne Lautsprecher
• Digitalisierte Audio-Aufnahme über das eingebaute Mikrofon des Notebooks oder eine externe Quelle.

LAUTSTÄRKENREGELUNG

Das Notebook verfügt über Hotkeys zur Lautstärkenregelung: Drücken Sie die Hotkey Tastenkombination [Fn]+[F6], um die Lautstärke zu verringern und auf [Fn]+[F5] (oder die beiden linken Schnellzugriffstasten), um sie zu erhöhen.

AUDIO-SOFTWARE

Ihr Notebook verfügt über ein integriertes Soundsystem, das Ihnen durch die hochqualitativen internen Lautsprecher oder über die System-Ports durch externe Lautsprecher tollen Sound bietet.

WIEDERGABE EINER AUDIO-CD

Der Windows Media Player ist die einfachste Anwendung zum Abspielen Ihrer CDs.

AUFNAHMEN

Mit dem Mikrofon Ihres Notebooks können Sie Sound über die Mikrofonbuchse auf der Rückseite aufnehmen und als Sound-Dateien abspeichern. Schauen Sie für weitere Informationen zum Aufnehmen von Sound in die Hilfefunktion und den Support Center von Windows.

WIEDERGABE VON SOUND-DATEIEN

Ihr Notebook kann Audiodateien wiedergeben, die im MIDI-, WAVE- oder MP3-Dateiformat abgespeichert wurden. Schauen Sie für weitere Informationen über die Funktionen des Media Players in die Hilfefunktion und den Support Center von Windows.

EXTERNE LAUTSPRECHER UND MIKROFONE

Das Soundsystem bietet über externe Lautsprecher tolle Soundwiedergabe und kann über ein externes Mikrofon oder eine externe Audioquelle eingegebenen Sound empfangen und verarbeiten.

Kapitel 6

INTERNETANSCHLUSS

Es gibt verschiedene Internet-Anschlussmöglichkeiten. Die Wahl des Anschlusses hängt vom Arbeitsumfeld des Benutzers und den Systemspezifikationen ab.

• Internetanschluss mit einem Modem und einer Fernsprechleitung
• Internetanschluss mit verkabeltem LAN
• Internetanschluss mit kabellosem LAN

INTERNETANSCHLUSS MIT EINEM MODEM

• Schließen Sie eine Fernsprechleitung an die Modembuchse Ihres Computers. Eine digitale Telefonleitung ist dazu nicht geeignet.
• Beantragen Sie Internetservice bei einem Internet-Service-Provider (ISP), um das Modem zum Internetanschluss und E-Mailservice nutzen zu können.

ANMERKUNG....

Besorgen Sie sich weitere

Informationen zum Netzwerkschlüssel bei Ihrem ISP-Anbieter und folgen Sie bei der Installation den Hinweisen des "ISP Installation Guide" [ISP-Installationsanleitung].

INTERNETANSCHLUSS MIT VERKABELTEM LAN

Bei einem Internetanschluss in einem verkabelten LAN-Umfeld handelt es sich normalerweise um das Firmen-LAN oder ein Breitbandmodem.

Das BIOS (Basic Input und Output System) Setup-Programm ist ein menügestütztes Dienstprogramm, das es Ihnen ermöglicht die Systemeinstellungen zu verändern, Ihr System an installierte Hardware anzupassen sowie die Systemleistung zu optimieren. Beim erneuten Einschalten des Notebooks wird das System mit den im CMOS gespeicherten Werten konfiguriert. In benutzerfreundlichen Menüs können Sie u.a. folgende Parameter einstellen:

• Festplatten und Peripheriegeräte
• Bootup-Laufwerksreihenfolge
• Passwort-Schutz

Die im BIOS-Setup vorgenommenen Einstellungen beeinflussen direkt die Leistung des Notebooks.

NAVIGATION IM BIOS -SETUP

Es wurde auf eine möglichst einfache Bedienbarkeit des Setup-Programms geachtet. Wenn Sie versehentlich eine Änderung vorgenommen haben und die ursprüngliche Einstellung vergessen haben, können Sie mit Hilfe eines Hotkeys den vorherigen Wert wiederherstellen.

ZUGRIFF AUF DAS BIOS -SETUP-PROGRAMM

Sie gelangen in das BIOS-Setup-Programm, indem Sie unmittelbar nachdem das Notebook den POST. beendet hat, die ENTF-Taste drücken.

KONTEXTABHÄNGIGE HILFE (ITEM SPECIFIC HELP)

Auf der rechten Seite des Setup-Bildschirms befindet sich ein mit "Item Specific Help" betitelter Bereich. Hier werden Tastenkürzel und Informationen speziell zum von Ihnen bearbeiteten Gegenstand aufgelistet.

LEGENDE

Am unteren Rand des Setup-Bildschirms finden Sie eine Legende. Die dort aufgeführten Tasten dienen zur Navigation in den verschiedenen Setup-Menüs.

Die nachstehende Tabelle führt die einzelnen Elemente der Legende sowie deren Funktionsweise und mögliche Alternativen auf.

Taste Alternative Funktion
F1		Ruft das allgemeineHilfefenster ("General Help")auf. Von jeder Stelle des BIOSaus möglich.
Esc Sprung ins Exit-Menü oder Rückkehr zum Hauptmenü von einem Untermenü aus.
←		Aktiviert nächsten linksstehenden Menüeintrag
→		Aktiviertnächstenrechtsstehenden Menüeintrag
Tab Eingabe Setzt den Cursor auf dennächsten verfügbaren Eintrag
Minustaste(-)	Werte für den aktuellenMenüpunkt rückwärtsdurchblättern
Plustaste(+)	Werte für den aktuellenMenüpunkt vorwärtsdurchblättern
Pos1	Bild ↑	Setzt Cursor auf oberstenMenüeintrag.
Ende	Bild ↓	Setzt Cursor auf unterstenMenüeintrag.
F10 Speichern und Beenden.
Eingabe Aktiviert ein Untermenü oder zeigt die möglichen Werte für einen Menüpunkt an.

UNTERMENÜS AUFRUFEN

Beachten Sie den nach rechts weisenden Pfeil ▶, der am linken Rand

bestimmter Menücinträge erscheint. Dieses Symbol zeigt an, dass zu diesem Eintrag ein Untermenü existiert. Ein Untermenü enthält zusätzliche Einstellungen für einen Eintrag.

Um ein Untermenü aufzurufen, setzen Sie nur den Cursor auf den entsprechenden Menüpunkt und drücken Sie dann die [Eingabe]-Taste. Durch Druck auf [Esc] gelangen Sie zurück ins Hauptmenü.

ALLGEMEINE HILFE (GENERAL HELP)

Zusätzlich zu der kontextabhängigen Hilfe verfügt das BIOS-SetupProgramm auch über eine allgemeine Hilfe, die aus jedem Menü heraus durch die Taste [F2] aufgerufen werden kann.

ÄNDERUNGEN SPEICHERN UND SETUP-PROGRAMM BEENDEN

Im Abschnitt über das Exit-Menü weiter hinten in diesem Kapitel finden Sie alle Informationen zum Speichern von Änderungen und Verlassen des Setup-Programms.

HAUPTMENÜ (MAIN MENU)

Nach dem Start des Setup-Programms erscheint folgender Bildschirm:

ERWEITERTE EINSTELLUNGEN (ADVANCED MENU)

Wenn Sie den Eintrag Advanced Menu in der Menüleiste auswählen, gelangen Sie in ein Menü für erweiterte Einstellungen:

SICHERHEITSMENÜ (SECURITY MENU)

Das ausgereifte Sicherheitssystem des Notebooks gestattet es Ihnen, ein Passwort anzugeben, das unerlaubten Zugriff auf System und Daten sowie auf das BIOS-Setup-Programm verhindert.

Im Boot-Menü kann der Anwender einstellen, in welcher Reihenfolge das Notebook die Geräte beim Booten des Systems anspricht. Sie können auch die Art festlegen, in der das System hochfährt. Um Änderungen vorzunehmen, wählen Sie Boot in der Menülciste aus. Folgender Bildschirm erscheint:

Sobald Sie alle Einstellungen in den diversen Menüs des Setup-Programms vorgenommen haben, sollten Sie Ihre Änderungen speichern und dann das Programm beenden. Wählen Sie in der Menüleiste Exit aus, um in folgendes Menü zu gelangen:

Phoenix TrustedCore(tm) Setup Utility
Main	Info	Advance	Security	Boot	Exit
Save Changes & ExitDiscard Changes & ExitGet Default ValuesLoad Previous Values					Item Specific Help
					Exit System Setup and save your changes to CMOS.
F1 Help ↑↓ Select Item -/+ Change Values F9 Setup DefaultsEsc Exit ↔ Select Menu Enter Select ▶ Sub-Menu F10 Save and Exit

Kapitel 8

VGA-HILFSPROGRAMME

Nachdem Sie Windows neu gestartet haben, klicken Sie auf das Symbol des „Intel® Graphics Media Accelerator Driver for Mobile“ in der rechten unteren Ecke des Bildschirms.

Klicken Sie auf „Grafikeigenschaften“, um das Anziegfenster des "Intel® Graphics Media Accelerator Driver for Mobile" anzuzeigen.

Sie können auch mit dem Touchpad oder der rechten Maustaste klicken, um das Element „Personalisieren“ auszuwählen.

Wählen Sie „Anzeigeeinstellungen“, um das Anzeigefenster aufzurufen. Klicken Sie auf die Registerkarte „Erweitert“, um das Fenster „Generic PnP Monitor and Mobile Intel® 965 Express Chipset Family“ anzuzeigen.

Wählen Sie „Intel ® Graphics Media Accelerator Driver for Mobile“ und klicken Sie auf die Schaltfläche „Grafikeigenschaften“.

ANZEIGEGERÄTE

Mit dieser Funktion können Sie externe Anzeigegeräte anschließen.

Hier können Sie das Farbschema, die Auflösung und die Aktualisierungsrate für Ihren Bildschirm einstellen.

FARBKORREKTUR

Hier können Sie die Farbfrequenz für Ihren Bildschirm einstellen.

HOTKEYS

Hier können Sie die entsprechenden Hotkeys für die Programme einstellen, die Sie häufig verwenden.

Mit dieser Funktion können Sie einzelne Bereiche vergrößern, um eine bessere Sicht auf diese zu ermöglichen.

FINGERABDRUCKANWENDUNG

1. Klicken Sie auf das Fingerabdrucksymbol unten rechts im Bildschirm.

1. Wählen Sie den Lizenzvertrag und klicken Sie auf "OK".

1. Klicken Sie auf "Next" (Weiter), um den Vorgang fortzusetzen.

1. Wählen Sie den Punkt "Enrollment to the hard disk" (Auf Festplatte registrieren) und klicken Sie auf "Finish" (Fertig stellen).

1. Aus Sicherheitsgründen wird empfohlen, dass Sie das Windows-Kennwort einrichten. Klicken Sie auf "Yes" (Ja), um den Vorgang fortzusetzen.

1. Nach Einrichtung von "Username" (Benutzername) und "Password" (Kennwort) klicken Sie auf "OK", um den Vorgang fortzusetzen.

1. Klicken Sie auf "Next" (Weiter).

1. Klicken Sie nach Eingabe Ihres Kennworts auf "Next" (Weiter), um den Vorgang fortzusetzen.

1. Folgen Sie den nachstehenden Schritten und klicken Sie auf "Next" (Weiter), um den Vorgang fortzusetzen.

VANMERKUNG.... Legen Sie Ihren Finger flach in die Mitte des Sensors, um einen optimalen Kontakt herzustellen. Beginnen Sie, Ihren Finger gleichmäßig und langsam von oben nach unten zu ziehen, wobei die Fingerspitze fest aufdrücken müssen, wenn sie den Sensor passiert. Auf diese Weise kann der Sensor Ihre Fingerspitze deutlich einlesen. Heben Sie nicht Ihren Finger hoch, während Sie über den Sensor fahren.

1. Sie können die Eingabe des Fingerabdrucks 4-mal üben. Klicken Sie auf "Next" (Weiter), um den Vorgang fortzusetzen.

1. Wählen Sie einen der obigen, richtigen Fingerabdrücke aus.


1. Geben Sie den richtigen Fingerabdruck 3-mal ein, um den Fingerabdruck richtig einzugeben.

1. Nach Eingabe eines Fingerabdrucks klicken Sie auf "Next" (Weiter), um den Vorgang fortzusetzen.

1. Klicken Sie auf "Finsh" (Fertig stellen), um die Anwendung abzuschließen.

Ihr Computer wurde vollständig getestet und entspricht vor der Auslieferung den Systemspezifikationen. Eine unkorrekte Verwendung und/oder falsche Handhabung kann jedoch Probleme verursachen.

Dieses Kapitel bietet Hinweise zum Auffinden und Korrigieren häufiger Hardware- und Software-Probleme, auf die Sie stoßen könnten.

Falls ein Problem auftritt, lesen Sie sich bitte zuerst die Empfehlungen in diesem Kapitel durch. Anstatt den Computer zurückzuschicken und auf eine Reparatur zu warten, können Sie bestimmte Probleme einfach lösen, wenn Sie die folgenden Szenarien und Lösungsvorschläge berücksichtigen. Falls das Problem weiterhin besteht, wenden Sie sich bitte an Ihren Händler.

Bevor Sie weitere Maßnahmen ergreifen, berücksichtigen Sie bitte die folgenden Tipps:

• Überprüfen Sie, ob das Problem weiterhin besteht, wenn alle externen Geräte entfernt wurden.
• Überprüfen Sie, ob die grüne LED am AC-Adapter aufleuchtet.
• Überprüfen Sie, ob das Netzkabel richtig an der Wandsteckdose und am Computer angeschlossen ist.
• Überprüfen Sie, ob die Betriebsanzeige am Computer eingeschaltet ist.
• Überprüfen Sie, ob die Tastatur funktioniert, indem Sie eine beliebige Taste gedrückt halten.
• Überprüfen Sie den Computer auf falsche oder lose Kabelverbindungen. Stellen Sie sicher, dass die Riegel der Stecker fest in den Buchsen stecken.

• Stellen Sie sicher, dass Sie keine fehlerhaften Einstellungen für die Hardwaregeräte im BIOS-Setup vorgenommen haben. Eine inkorrekte Einstellung kann zu einem fehlerhaften Betrieb des Systems führen. Falls Sie sich bei den vorgenommenen Änderungen nicht sicher sind, versuchen Sie das System auf die Standardeinstellungen zurückzusetzen.

• Vergewissern Sie sich, dass alle Gerätetreiber richtig installiert sind. Falls beispielsweise der Audiotreiber nicht richtig installiert ist, funktionieren die Lautsprecher und das Mikrofon nicht.

• Falls am System angeschlossene externe Geräte wie USB-Kameras, Scanner oder Drucker nicht richtig funktionieren, liegt der Fehler meist bei diesen Geräten selbst. Wenden Sie sich bitte zuerst an den Hersteller des entsprechenden Geräts.
• Einige Softwareprogramme, die nicht ausreichend kodiert und getestet wurden, können bei der Verwendung Probleme verursachen. Wenden Sie sich zur Fehlerbehebung an Ihren Softwarehändler.
• Legacy-Peripheriegeräte sind nicht plug-and-play-fähig. Sie müssen diese Geräte zuerst anschließen und einschalten und danach das System neu starten.
• Nach einer BIOS-Aktualisierung müssen Sie die DEFAULT SETTING im BIOS SETUP laden.
• Vergewissern Sie sich, dass die Schnelltastensperre an der Unterseite des Computers nicht eingerastet ist, sonst funktionieren die Schnelltasten nicht.

AUDIOPROBLEME

KEINE LAUTSPRECHERAUSGABE -

• Die Software-Lautstärkeregelung im Microsoft Sound System ist zu niedrig eingestellt, oder stummgeschaltet. Doppelklicken Sie auf das Lautsprechersymbol in der rechten unteren Ecke der Taskleiste, um zu überprüfen, ob die Lautstärke zu niedrig oder auf stumm eingestellt ist.
• Die meisten Audioprobleme hängen mit der Software zusammen. Falls Ihr Computer zuvor funktioniert hat, ist wahrscheinlich die Software falsch eingestellt.
• Gehen Sie zu [Start > Einstellungen > Systemsteuerung] und doppelklicken Sie auf das Symbol Sounds and Audiogeräte. In der Audioseite, stellen Sie sicher, dass es sich bei dem in den Spezifikationen angegebene Audio Codec um das Standardwiedergabegerät handelt.

KEINE TONAUFNAHME -

• Sie müssen ein externes Mikrofon an die Mikrofonbuchse anschließen, um Tonaufnahmen vorzunehmen.
• Doppelklicken Sie auf das Lautsprechersymbol in der rechten unteren Ecke der Taskleiste, um zu überprüfen, ob das Mikrofon stummgeschaltet ist.

Klicken Sie auf Optionen und wählen Sie Eigenschaften.
Wählen Sie Aufnahme und klicken Sie auf OK.
Nachdem Sie auf OK geklickt haben, wird die Lautstärkeregelung angezeigt.

- Gehen Sie zu [Start > Einstellungen > Systemsteuerung] und doppelklicken Sie auf das Symbol Multimedia (oder auf das Symbol Sounds and Audiogeräte). Überprüfen Sie im Fenster Lautstärke oder Audio, dass es sich bei dem in den Spezifikationen angegebene Audio Codec um das Standardaufnahmegerät handelt.

FESTPLATTENPROBLEME

DIE FESTPLATTE FUNKTIONIERT NICHT ODER WIRD NICHT ERKANNT

• Falls Sie gerade Ihre Festplatte aufgerüstet haben, überprüfen Sie, ob der Laufwerksstecker richtig angeschlossen ist und die Festplatte korrekt eingesetzt wurde. Entfernen Sie die Festplatte und setzen Sie sie fest wieder ein, starten Sie danach Ihren PC neu.
• Die neue Festplatte muss möglicherweise partitioniert und neu formatiert werden. Auch die Treiber für das Betriebssystem müssen neu installiert werden.
• Überprüfen Sie die Festplatten-LED. Wenn Sie auf eine Datei zugreifen, sollte die LED kurz aufleuchten.
  • Die neue Festplatte könnte defekt oder nicht kompatibel sein.
• Ihr Computer wurde statischer Elektrizität oder physischen Stößen ausgesetzt, Sie haben möglicherweise Ihr Festplattenlaufwerk beschädigt.

DIE FESTPLATTE Macht SELTSAME, WINSELNDE GERÄUSCHE

• Sichern Sie Ihre Dateien so schnell wie möglich.
• Überprüfen Sie, ob die Geräusche tatsächlich von der Festplatte kommen und nicht vom Lüfter oder anderen Geräten.

DIE FESTPLATTE HAT IHRE KAPAZITÄT ERREICHT

• Führen Sie die Datenträgerbereinigung in Windows durch. [Start > Alle Programme > Zubehör > Systemprogramme > Datenträgerbereinigung] Das System wird Sie durch den Vorgang führen.
• Archivieren Sie Dateien oder Programme, die Sie nicht mehr verwenden, indem Sie diese auf ein anderes Speichermedium

speichern (Diskette, optische beschreibbare Disk, etc.), oder deinstallieren Sie nicht länger verwendete Programme.

• Viele Browser speichern Dateien in der Festplatte als Cache, um die Leistung zu beschleunigen. Lesen Sie die Online Hilfe des entsprechenden Programms, um Anleitungen zur Verringerung der Cache-Größe oder zum Löschen temporärer Internetdateien zu erhalten.
• Leeren Sie den Papierkorb, um mehr Speicher freizugeben. Wenn Sie Dateien löschen, werden diese von Windows im Papierkorb gespeichert.

DIE FESTPLATTE BRAUCHT LÄNGER, UM EINE DATEI ZU LESEN

• Falls Sie die Festplatte bereits länger verwenden, sind die Dateien möglicherweise fragmentiert. Gehen Sie zu [Start > Alle Programme > Zubehör > Systemprogramme > Defragmentierung], um eine Defragmentierung durchzuführen. Dieser Vorgang kann eine Weile dauern.
• Unterbrechungsanforderungen oder Probleme mit anderen Hardwaregeräten lasten möglicherweise die CPU aus und verlangsamen die Systemleistung.

DIE DATEIEN SIND BESCHÄDIGT

• Verwenden Sie die Fehlerüberprüfung in Windows, um Ihre Festplatte zu überprüfen. Doppelklicken Sie auf Arbeitsplatz, klicken Sie mit der rechten Maustaste auf C: und wählen Sie Eigenschaften. In Extras, klicken Sie beim Punkt Fehlerüberprüfung auf Jetzt prüfen.

PROBLEME MIT DEM OPTISCHEN LAUFWERK

DAS OPTISCHE LAUFWERK FUNKTIONIERT NICHT

• Versuchen Sie das System neu zu starten.
• Das Laufwerk ist beschädigt oder die Dateien können nicht gelesen werden.
• Nachdem Sie eine CD-ROM eingelegt haben, kann es einen Moment dauern, bevor Sie auf den Inhalt zugreifen können.

DAS LAUFWERK LIEST KEINE DISKS

• Die CD liegt vielleicht nicht richtig in der Schublade. Vergewissern Sie sich, dass die CD fest auf der Spindel sitzt.
• Die CD ist beschädigt oder nicht lesbar.

DIE DISK KANN NICHT AUSGEWORFEN WERDEN

- Es dauert normalerweise einige Sekunden, bis die Disk ausgeworfen wird.

- Falls die Disk nicht ausgeworfen werden kann, ist sie möglicherweise mechanisch eingeklemmt. Biegen Sie eine Büroklammer gerade und stecken Sie diese in das kleine Loch neben der Auswurftaste. Dadurch sollte die Diskschublade ausgefahren werden. Falls nicht, bringen Sie das Gerät zur Reparatur. Ziehen Sie die Diskschublade nicht mit Gewalt heraus.

DAS COMBO- ODER DVD RW-LAUFWERK (OPTIONAL) KANN NICHT AUFZEICHNEN

- Sie müssen ein Brennprogramm erwerben und installieren, um Dateien auf ein leeres Medium aufzuzeichnen.

ANZEIGEPROBLEME

DER BILDSCHIRM IST LEER, WENN DAS SYSTEM EINGESCHALTET IST

- Vergewissern Sie sich, dass der Computer nicht im Standby- oder Hibernate Suspend-Modus ist. In diesen Modi ist der Bildschirm abgeschaltet, um Energie zu sparen.

DIE BILDSCHIRMANZEIGE IST SCHLECHT LESBAR -

• Die Bildschirmauflösung sollte für eine optimale Ansicht auf mindestens 1280x800 eingestellt sein.
  Gehen Sie zu [Start > Einstellungen > Systemsteuerung] und doppelklicken Sie auf das Symbol Anzeige.
  In der Seite Einstellungen, stellen Sie die Bildschirmauflösung auf mindestens 1280x800 und wählen Sie wenigstens High (65536) Colors.

DER BILDSCHIRM FLACKERT -

- Es ist normal, dass der Bildschirm beim Herunterfahren oder Hochfahren einige Male flackert.

PROBLEME MIT TASTATUR UND MAUS

DAS EINGEBAUTE TOUCHPAD BEWEGT SICH UNGLEICHMÄBIG -

• Stellen Sie sicher, dass Ihre Hände nicht feucht oder verschwitzt sind, wenn Sie das Touchpad verwenden. Halten Sie die Oberfläche des Touchpads sauber und trocken.
• Legen Sie Ihre Handfläche oder das Handgelenk nicht auf dem Touchpad ab, während Sie tippen oder das Touchpad verwenden.

DIE EINGEBAUTE TASTATUR REAGIERT NICHT -

- Überprüfen Sie bitte, ob das System richtig funktioniert und nicht hängt.

DIE ZEICHEN WERDEN WIEDERHOLT ANGEZEIGT, WÄHREND ICH TIPPE -

• Vielleicht halten Sie die Tasten zu lange gedrückt, während Sie tippen.
• Halten Sie die Tastatur sauber. Staub und Schmutz unterhalb der Tasten könnte diese verkleben.
• Stellen Sie die Tastatur so ein, dass sie länger wartet, bevor die Zeichenwiederholung startet. Um diese Funktion einzustellen, gehen Sie zu [Start > Einstellungen > Systemsteuerung] und klicken Sie auf das Symbol Tastatur. Ein Fenster mit den Einstellungen für die Tastatur wird angezeigt.

CMOS-BATTERIEPROBLEME

DIE MELDUNG „CMOS CHECKSUM FAILURE“ WIRD WÄHREND DES HOCHSTARTENS ANGEZEIGT, ODER DIE ZEIT (UHR) WIRD WÄHREND DES STARTENS ZURÜCKGESETZT

• Versuchen Sie das System neu zu starten.
• Falls die Meldung „CMOS Checksum Failure“ auch nach dem Neustart während des Bootens erscheint, könnte dies ein Versagen der CMOS-Batterie anzeigen. In diesem Fall muss die Batterie ausgetauscht werden. Normalerweise hält diese Batterie zwei bis fünf Jahre lang, der Batterietyp ist CR2032 (3V). Schicken Sie die Batterie zum Austauschen an den Händler.

SPEICHERPROBLEME

BEIM POST WIRD KEINE ERWEITERTE SPEICHERKAPAZITÄT ANGEZEIGT, OBWOHL SIE ZUSÄTZLICHEN SPEICHER INSTALLIERT HABEN

• Einige Marken von Speichermodulen sind möglicherweise nicht mit Ihrem System kompatibel. Fragen Sie Ihren Händler nach einer Liste kompatibler DIMMs.
• Das Speichermodul ist möglicherweise nicht korrekt installiert. Sehen Sie sich die Einzelheiten dieses Vorgangs nochmals in Kapitel 4 an.

• Das Speichermodul ist defekt.

DAS BETRIEBSSYSTEM GIBT WÄHREND DES BETRIEBS EINE FEHLERMELDUNG ÜBER UNGENÜGENDEN SPEICHER AUS

- Dieses Problem hängt oft mit der Software oder Windows zusammen. Ein Programm verbraucht den Speicher.

• Schließen Sie alle Programme die Sie nicht verwenden und starten Sie das System neu.
• Sie müssen zusätzliche Speichermodule installieren. Eine Anleitung dazu finden Sie in Kapitel 4, Aufrüsten Ihres Computers.

PROBLEME MIT PC-KARTEN / PCMCIA

VANMERKUNG.... Einige Systeme haben möglicherweise keinen PC-Kartensteckplatz.

PC-KARTEN FUNKTIONIEREN NICHT RICHTIG -

• Vergewissern Sie sich, dass Sie den Treiber für die Karte richtig installiert haben.
• Lesen Sie die Bedienungsanleitung der Karte, oder wenden Sie sich an den Händler.

DIE PC-KARTE WIRD NICHT ERKANNT -

• Stellen Sie sicher, dass die Karte vollständig eingesetzt wurde. Die äußere Kante der Karte sollte mit der Kante des Computers auf gleicher Höhe sein.
  • Entfernen Sie die PC-Karte und setzen Sie sie erneut ein.
• Vergewissern Sie sich, dass kein IRQ-Konflikt mit der Karte vorliegt. Zur Lösung von IRQ-Problemen, lesen Sie sich bitte die online Hilfe von Windows durch.
• Starten Sie den Computer neu und überprüfen Sie, ob das Problem weiterhin besteht.
  • Die Karte könnte defekt sein. Probieren Sie die Karte nach Möglichkeit in einem anderen System aus.

WINDOWS STÜRZT AB ODER HÄNGT, WENN DIE PC-KARTE ENTFERNT WIRD -

- Stellen Sie sicher, dass Sie die PC-Karte , bevor Sie sie entfernen. Doppelklicken Sie auf das Symbol „Hardware sicher entfernen“ in der rechten unteren Ecke der Taskleiste und wählen Sie die Karte, die Sie beenden möchten. Einige Sekunden nachdem Sie auf geklickt haben, wird Sie Windows auffordern, die Karte zu entfernen.

LEISTUNGSPROBLEME

DER COMPUTER WIRD HEIß -

- In einer Umgebung mit 35 °C, kann die Temperatur einiger Teile auf der Rückseite des Computers bis zu 50°C erreichen.

• Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
• Falls der Lüfter bei hohen Temperaturen (50°C und darüber) nicht zu funktionieren scheint, wenden Sie sich an das Servicecenter.
• Einige Programme sind sehr prozessorintensiv und können die Computertemperatur so sehr erhöhen, dass der Computer automatisch den CPU-Takt verlangsamt, um sich vor Hitzeschäden zu schützen.

DAS PROGRAMM HAT ANGEHALTEN ODER LÄUFT SEHR LANGSAM -

• Drücken Sie STRG+ALT+ENTF, um zu überprüfen, ob die Anwendung noch reagiert.
• Starten Sie den Computer neu.
• Dies könnte normal sein, wenn Windows im Hintergrund andere CPU-intensive Programme verarbeitet, oder wenn das System auf langsame Geräte, wie etwa Diskettenlaufwerke, zugreift.
• Sie könnten zu viele Anwendungen gleichzeitig ausführen. Versuchen Sie einige Anwendungen zu schließen oder vergrößern Sie den Systemspeicher, um die Leistung zu verbessern.
• Der Prozessor könnte überhitzt sein, weil das System seine interne Temperatur nicht regeln kann. Stellen Sie sicher, dass die Belüftungsöffnungen des Computers nicht blockiert sind.

PROBLEME MIT USB 2.0

DAS USB-GERÄT FUNKTIONIERT NICHT -

• Überprüfen Sie die Einstellungen in der Systemsteuerung von Windows.
• Stellen Sie sicher, dass Sie die notwendigen Gerätetreiber installiert haben.
• Wenden Sie sich für weitere Hilfe an den Händler bei dem Sie das Gerät gekauft haben.

Anhang A

SPEZIFIKATION

SYSTÈMES D'EXPLOITATION COMPATIBLES

• Microsoft® Windows® XP Edition Professionnelle
• Microsoft® Windows® XP Edition Familiale

CPU

- Unterstützt New Card-Geräte mit 34/54mm Breite

IEEE 1394A

• Unterstützt IEEE 1394a mit Open HCI-Entsprechung
• Unterstützt PCI V2.3 MAC/BIU

KARTENLESER (4 IN 1)

• Unterstützt SD/MMC/MS/MS-Pro Card
• PCI-Schnittstelle

LAN-CONTROLLER

• Unterstützt 10 und 100 Mb/Sek. Voll-/Halbduplexbetrieb
  • PCI-E Schnittstelle

MODEM(OPTIONAL)

• 56K MDC Modemkarte mit Unterstützung für Azalia Standard
- MDC 1.5 Interface

WIRELESS LAN

• Mini Card Interface
• Unterstützung für 3 Antennen
• IEEE 802.11a/b/g/n (54Mbps/11Mbps/54Mbps/300Mbps)

3945ABG

• PS/2 Touchpad mit 2 Tasten, ohne Scrollfunktion

LCD

• 12.1" WXGA, Auflösung 1280X800
- Glare/ Wide View Typ

HDD

• Unterstützt SATA II HDD, 1 x 2.5"(9.5mm)
• Unterstützt 5400rpm

OPTISCHES GERÄT

• Super-Multi, Double-Layer
- DVD-Combo

AKKU

• 4- Zellen pack, 14.4/14.8 V x 2200 mAH
• 8- Zellen pack, 14.4/14.8 V x 4400 mAH

AC-ADAPTER

• Automatische Spannungsanpassung zwischen 100 und 240VAC 50/60Hz
  • 65 Watt, 2-Pin Li-Shin Typ 0335C2065

BIOS

• Unterstützt PnP, APM 2.0 & ACPI 3.0
  • Unterstützt externes USB-Flash-Speicherkarten Boot-up
  • Phoenix BIOS und 1MB Flash-ROM

ABMESSUNGEN

• 295.5 x 227 x 32mm (ohne Gummistandfüße)
  • 1.81Kg mit 4 Zellen Akku
  • 2.02Kg mit 8 Zellen Akku

EMI

- CE, CCC, FCC

RF

• CE (EN 301 489-1 & 17, EN 300328-2), R&TTE Report/Dokument, FCC, SRRC
- Bluetooth: BQB

TELEKOM

• CTR21 Report

SICHERHEIT

- CB, CCC, UL
