TAR Duo 00004475 - Stativ HAMA - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts TAR Duo 00004475 HAMA als PDF.
| Produkttyp | Dreibeinstativ |
| Marke | Hama |
| Modell | TAR Duo 00004475 |
| Maximale Höhe | 165 cm |
| Stativbeine | 3-fach ausziehbar, 3 Winkelstufen, 180° schwenkbar |
| Kugelkopf | Ja, mit großer Fixierschraube und kleiner Friktionsschraube |
| Schnellwechselplatte | Ja, abnehmbar |
| Integriertes Einbeinstativ | Ja, aus Mittelsäule und einem Stativbein |
| Beschwerungshaken | Ja, abschraubbar |
| Mittelsäule | Stufenlos höhenverstellbar, entnehmbar und um 180° wendbar |
| Drehklemme | Für Höhenverstellung der Mittelsäule |
| Schnellklemmen | Für Beinlängenverstellung |
| Gummifüße | Ja |
| Packungsinhalt | Stativ, Inbusschlüssel, Aufbewahrungstasche, Bedienungsanleitung |
| Sicherheitshinweise | Vor Schmutz, Feuchtigkeit und Überhitzung schützen; nicht fallen lassen; nur für den privaten Gebrauch |
| Pflege | Mit fusselfreiem, leicht feuchtem Tuch reinigen; keine aggressiven Reiniger |
| Haftungsausschluss | Hama übernimmt keine Haftung bei unsachgemäßer Installation oder Nutzung |
Häufig gestellte Fragen - TAR Duo 00004475 HAMA
Benutzerfragen zu TAR Duo 00004475 HAMA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Stativ kostenlos im PDF-Format! Finden Sie Ihr Handbuch TAR Duo 00004475 - HAMA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. TAR Duo 00004475 von der Marke HAMA.
BEDIENUNGSANLEITUNG TAR Duo 00004475 HAMA
OperatingInstructions Bedienungsanleitung
GB
D



VielenDank, dass Siesichfürein Hama Produkt entschieden haben! Nehmen Siesich Zeitundlesen Sie diefolgenden Anweisungen und Hinweisezunächst ganz durch. Bewahren Siediese Bedienungsanleitung anschließendaneinemsicheren Ortauf, um b eiBedarf darinnachschlagenzukönnen.

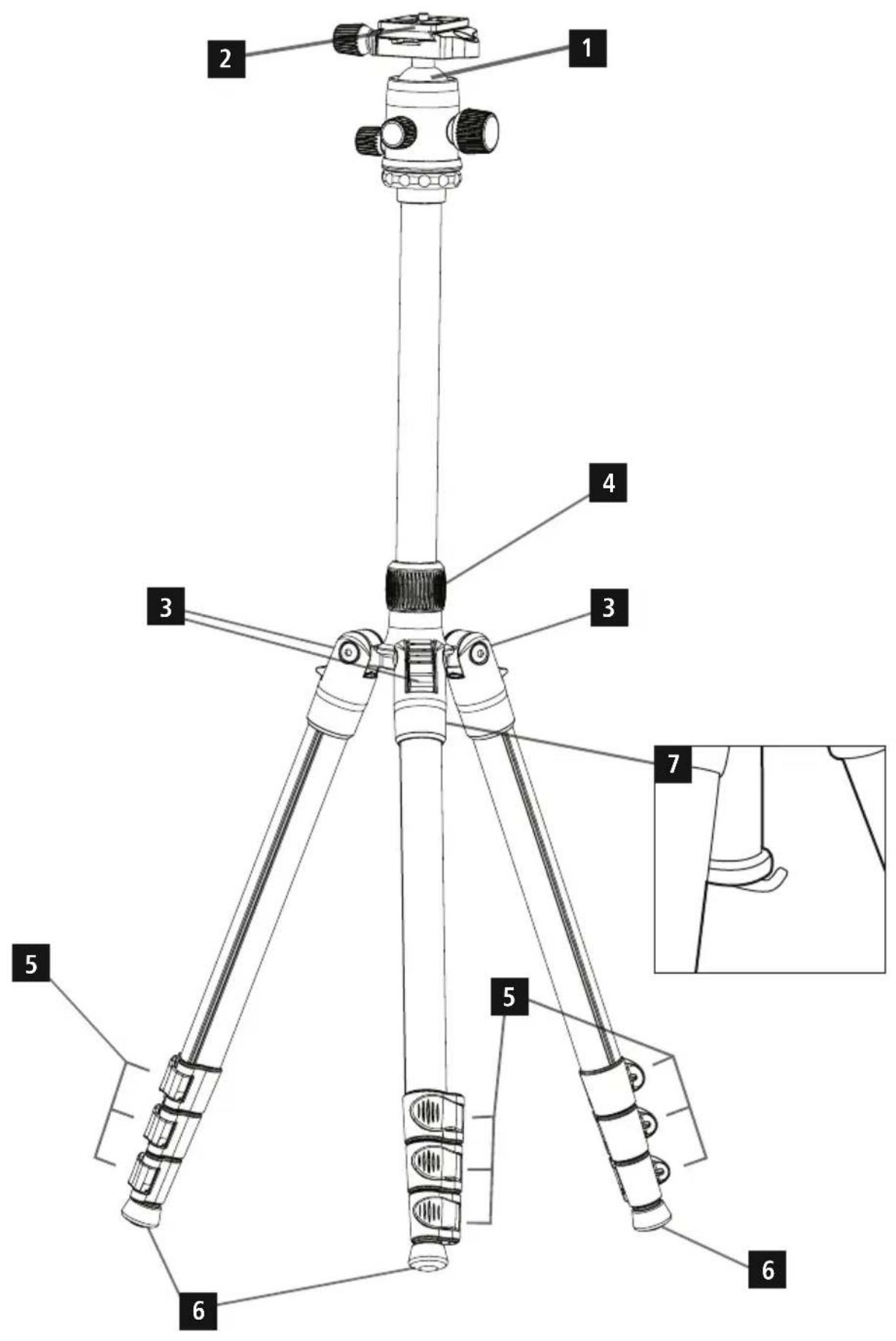

Bedienungselemente
1.3DKugelkopf
2. Schnellwechselplatte
3. Entriegelung der Stativbeinverstellung
4. Drehklemme
5. Schnellklemmen
6. Gummifüße
7. Beschwerungshaken
1. Erklärung von Warnsymbolen und Hinweisen

Warnung
Wird v erwendet, um Sicherheitshinweise zu kennzeichnen oder um Aufmerksamkeitaufbesondere Gefahren und Risikenzulenken.

Hinweis
Wird v erwendet, um zusätzlich Informationen oder wichtige Hinweisezukennzeichnen.
2. Packungsinhalt
• 1 Dreibeinstativ „TAR Duo 165 Ball“
• 1 Inbusschlüssel
• Aufbewahrungstasche
- dieseBedienungsanleitung
3.Sicherheitshinweise
- DasProduktistfürdenprivaten, nicht-gewerblichen Haushaltsgebrauchvorgesehen.
- Schützen Sie das Produkt vor Schmutz, Feuchtigkeit und Überhitzung und verwenden Sie es nur in trockenen Räumen.
- L assenSiedasProduktnichtfallenundsetzenSiees keinenheftigenErschütterungenaus.
- Betreiben Sie das Produkt nicht außerhalb seiner in den technischen Datenangegebenen Leistungsgrenzen.
- H altenSieKinderunbedingtvondem Verpackungsmaterialfern, esbestehtErstickungsgefahr.
- EntsorgenSiedasVerpackungsmaterialsofortgemäßden örtlichgültigenEntsorgungsvorschriften.
- NehmenSiekeineVeränderungenamProduktvor. DadurchverlierenSiejeglicheGewährleistungsansprüche.
- VerwendenSiedasProduktausschließlichfürdendazu vorgesehenenZweck.
4. Inbetriebnahmeund Betrieb
4.1 AufstellendesStatives
- K lappenSiedieStativbeinebiszumerstenRastpunktaus.
- E ntriegelung(3)nachuntendrücken, wenn Sieeinen anderen der 3 möglichen Einstellwinkel der Stativbeine wünschen, und stellen Sie den entsprechenden Winkel ein.
- S tellenSiedanndieLängederStativbeineein, um die gewünschteArbeitshöhezuerreichen.
- ÖffnenSiedazudieSchnellklemmen(5)undstellenSie diegewünschteLängein.ArretierenSieanschließend dasStativbeinsegment,indemSiedieSchnellklemmen(5) schließen.
- WiederholenSiedieseEinstellungenandenübrigen Stativbeinen.

Hinweis- Stativbeine
Das Stativ verfügt über die 3 Stufen hinaus um bis zu 180°vertikalschwenkbare S tativbeine, sodassessich besondersplatzsparendimGepäckverstauenoder aufbewahrenlässt.
- Fahren Sie die Mittelsäule komplett aus – so ergibt sich nach dem Umklappen der Stativbeine das kleinste Packmaß.
- DrückenSiedieEntriegelungamGelenkdesjeweiligen Stativbeines.
- KlappenSiedieStativbeinekomplettnachobenandie Mittelsäule.
4.2 Höhenverstellung der Mittelsäule
Die Mittelsäule ist durch eine Drehklemme (4) stufenlos in der H öhe v erstellbar.
- Lösen Sie dazu die Drehklemme (4) gegen den Uhrzeigersinn (von oben gesehen) ca. eine halbe Umdrehung, bis Sie keinen Widerstand mehr spüren.
- Ziehen Sie die Mittelsäule auf die gewünschte Länge aus und halten Sie sie fest.
- Arretieren Sie die Mittelsäule, indem Sie die Drehklemme (4) mit dem Uhrzeigersinn (von oben gesehen) fest drehen.
4.3 Beschwerungshakenundentnehmbare Mittelsäule
AmunterenEndederMittelsäulebefindetsich einBeschwerungs-haken(7),andenzurweiteren StabilisierungdesStativeseinGewichtangehängtwerden kann(z.B.dieFototasche).DerBeschwerungshaken(7) kanndurchAbschraubenentferntunddieMittelsäule entnommenundfürbodennaheAufnahmenum180° gewendetwiedereingesetztwerden.
- EntfernenSiedenBeschwerungshaken(7)durch Abschrauben.
- ÖffnenSiedieDrehklemme(4)durchDrehengegenden UhrzeigersinnundziehenSiedieMittelsäulenachoben ausderStativbasis.
- FührenSiedieMittelsäuleum 180° gewendetvonunten indieStativbasiswiederein, stellenSiediegewünschte LängeinundarretierenSiedieMittelsäulemitder Drehklemme(4).

Warnung- B eschwerungshakennichtvergessen!
- SchraubenSiedenBeschwerungshaken(7)wieder ein,diesersichertdieMittelsäuleundIhrwertvolles Kamera-EquipmentvoreinemungewolltenHerausrutschenbeimÖffnenderDrehklemmen(4)!
4.4IntegriertesEinbeinstativ
AusderMittelsäuleundeenemStativbein(gekennzeichnet durchdasHama-LogoinderGummierung)kannein stabilesEinbeinstativzusammengesetztwerden.
- EntfernenSiedieMittelsäulewieunterPkt.4.3 beschrieben.BringenSiedenBeschwerungshaken(7) diesmalnichtwiederan.
- SchraubenSiedasmitdemHama-Logogekennzeichnete StativbeinausderStativbasis.
- SchraubenSiedieMittelsäuleunddasmiteinem GewindeverseheneStativbeinhandfestzusammen.
- StellenSiedasentstandeneEinbeinstativaufdie gewünschteLängein.
4.5Kugelkopf
DerKugelkopf(1)verfügtübereinegroßeFixier- u ndeine kleineFriktionsschraubefürdieKugelkopf-undeinekleine FixierschraubefürdiePanoramafunktion.
- LösenSiediegroßeFixierschraubesoweit, bissichdie Kamera bewegen und der Kugelkopf (1) verstellen lässt.
- LösenSiefüreineFeinjustierungderKugelklemmungdie kleineFriktionsschraube.
- ZiehenSieanschließendalleFixierschraubenwieder festundstellenSiesicher, d assderKugelkopf(1)sicher fixiertist.

Warnung - Sichern Sie ihre Kamera!
- Halten Sie ihre Kamera mit einer Hand sicher fest, wennSiedenKugelkopf(1)verstellen.
- ÖffnenSiediekleineFixierschraube, um Panoramaaufnahmenmachenzukönnen. Derleichte Widerstandermöglichteinegleichmäßige Drehung.
4.6Schnellwechselplatte
- Achten Sie darauf, dass das Gelenk des Kugelkopfes (1) fixiertist.
- LösenSiedieFixierschraube, bisdieSchnellwechselplatte(2)leichtangewinkeltnachobenausihrer Aufnahmeentnommenwerdenkann.
- Befestigen Siedie Schnellwechselplatte(2) an Ihrer Kamera.
- Setzen Sie die Kamera mit der Schnellwechselplatte (2) leichtangewinkeltvonobenindieAufnahmeeinund ziehenSiedieFixierschraubean, bisdieKamera sicher sitzt.
5. Wartungund Pflege
- ReinigenSiediesesProduktnurmiteinemfusselfreien, leichtfeuchtenTuchundverwendenSiekeine aggressivenReiniger.
6.Haftungsausschluss
Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder Gewährleistungfür Schäden, dieausunsachgemäßer Installation, Montageundunsachgemäßem Gebrauch des Produktesodereiner Nichtbeachtung der Bedienungsanleitung und/oderder Sicherheitshinweise resultieren.
