Produkttyp	Notebook / Laptop
Marke	ECS
Modell	536
Prozessor	AMD Sempron 2600+/2800+/3000+/3100+ oder Athlon 64 2700+/2800+/3000+ (754-Pin, Sockel OuPGA)
Arbeitsspeicher	2 Steckplätze für DDR SO-DIMM SDRAM, max. 2 GB (DDR-333)
Bildschirm	14,1" oder 15" XGA TFT (1024×768)
Grafik	Integriert (VIA K8N800SMA, bis zu 64 MB DDR SDRAM)
Festplatte	2,5" ATA100/66, 9,5 mm Höhe
Optisches Laufwerk	CD-ROM, DVD-ROM, Combo, DVD±RW oder DVD Super Multi (12,7 mm Höhe)
Akku	8-Zellen Lithium-Ion, Ladezeit ca. 2 h (aus) / 3 h (ein)
Netzteil	Eingang: 100–240 V AC, 50–60 Hz, 1,8 A; Ausgang: 19 V DC, 3,42 A, 65 W
Abmessungen (B×T×H)	326 × 285 × 25,3 mm (vorne) / 32,0 mm (hinten)
Gewicht	ca. 2,6 kg (mit 14,1"-Display, 8-Zellen-Akku und optischem Laufwerk)
Betriebssystem	Microsoft Windows XP Professional oder Home Edition
Audio	AC'97 2.2, SPDIF-Ausgang, eingebaute Stereolautsprecher
Schnittstellen	USB (2×), LAN (RJ-45), Modem (RJ-11), Mikrofon, Audioausgang, S-Video, Parallel, CRT (VGA), Kensington-Schloss
Kommunikation	10/100 Base-T Ethernet, 56k Fax/Modem, optional WLAN 802.11b/g (MiniPCI)
Eingabegeräte	Tastatur (88 Tasten mit Windows-Taste), TouchPad mit 4-Wege-Scrolltaste
Energieverwaltung	ACPI 2.0, Standby, Suspend-to-RAM/Disk
Sicherheit	Kensington-Schloss, BIOS-Passwortschutz
Reinigung	Nur mit weichem, trockenem Tuch; keine Flüssigkeiten oder Aerosole verwenden
Erweiterbarkeit	Speicher (DDR SO-DIMM), Festplatte, CPU (Socket 754), WLAN-Modul

Häufig gestellte Fragen - 536 ECS

Wie schalte ich das Notebook ein?

Drücken Sie die Ein-/Aus-Taste etwa eine Sekunde lang. Das System führt den Selbsttest (POST) durch und bootet dann das Betriebssystem.

Wie stelle ich die Bildschirmhelligkeit ein?

Drücken Sie [Fn] + [F7] zum Verringern oder [Fn] + [F8] zum Erhöhen der Helligkeit.

Wie kann ich das TouchPad deaktivieren?

Drücken Sie die Tastenkombination [Fn] + [F5].

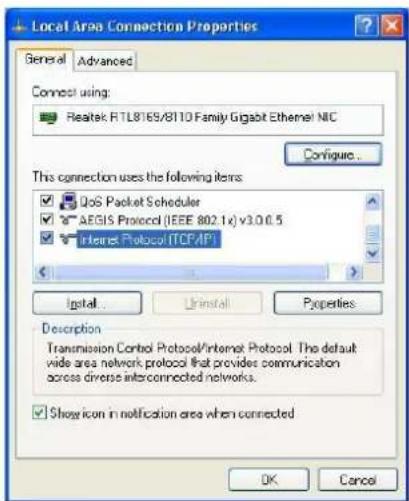

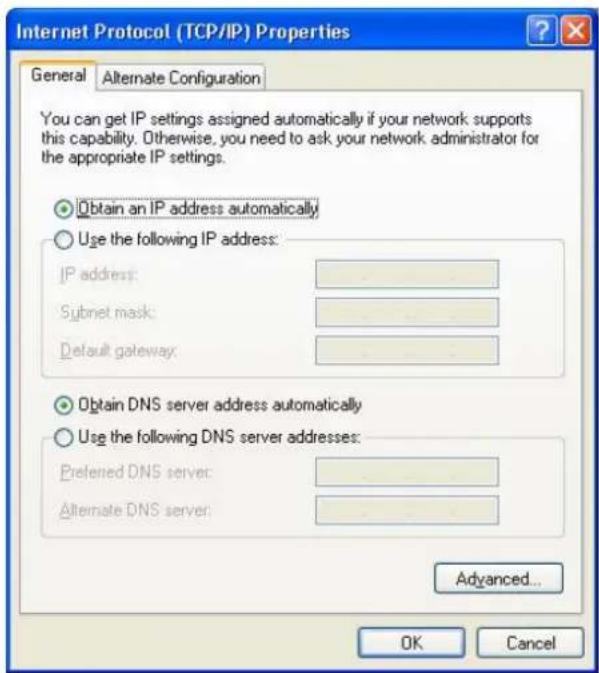

Wie verbinde ich das Notebook mit einem kabelgebundenen Netzwerk?

Schließen Sie ein LAN-Kabel an den RJ-45-Anschluss an. Gehen Sie in der Systemsteuerung zu 'Netzwerkverbindungen', wählen Sie 'LAN-Verbindung' und konfigurieren Sie die IP-Einstellungen (DHCP oder manuell).

Wie kalibriere ich den Akku?

Entladen Sie den Akku vollständig, bis das System in den Suspend-Modus geht. Schalten Sie aus, laden Sie den Akku vollständig auf (Netzteil angeschlossen). Wiederholen Sie den Vorgang. Alternativ können Sie im BIOS die Funktion 'Battery Calibration' nutzen (siehe Handbuch).

Wie kann ich die Lautstärke regulieren?

Nutzen Sie die Tasten [Fn] + [F3] (leiser) und [Fn] + [F4] (lauter).

Was tun, wenn der Bildschirm dunkel bleibt und keine Reaktion erfolgt?

Überprüfen Sie, ob das Notebook im Ruhezustand ist (Ein-/Aus-Taste drücken). Stellen Sie die Helligkeit mit [Fn] + [F8] höher. Wenn nichts hilft, halten Sie die Ein-/Aus-Taste 4–6 Sekunden gedrückt, um auszuschalten, und starten Sie neu.

Wie öffne ich das CD/DVD-Laufwerk, wenn es nicht auswirft?

Verwenden Sie eine aufgebogene Büroklammer (oder Nadel) und stecken Sie sie in die Notauswurföffnung auf der Vorderseite des Laufwerks.

Welches Zubehör ist im Lieferumfang enthalten?

Das Notebook, ein Netzteil, ein Netzkabel sowie eine Treiber-CD.

Wie kann ich den Arbeitsspeicher aufrüsten?

Schalten Sie das Notebook aus und entfernen Sie das Netzteil. Drehen Sie es um und öffnen Sie das Fach für die Speichermodule auf der Unterseite. Entfernen Sie die Schrauben, klappen Sie die Abdeckung auf und setzen Sie ein kompatibles DDR SO-DIMM-Modul ein (max. 2 GB, DDR-333).

BEDIENUNGSANLEITUNG 536 ECS

Alle Rechte vorbehalten.

Die Information in diesem Dokument kann ohne Ankündigung geändert werden, um Verlässlichkeit, Design und Funktionen zu verbessern. Sie stellt keine Verpflichtung seitens des Herstellers dar.

Unter keinen Umständen ist der Hersteller verantwortlich für direkte, indirekte, besondere, zufällige oder folgende Schäden, die auf das Benutzen oder die Unfähigkeit des Benutzens des Produkts oder der Dokumentation zurückzuführen sind, selbst dann, wenn auf die Möglichkeit solcher Schäden hingewiesen wurde. Dieses Dokument enthält urheberrechtlich geschützte Informationen. Alle Rechte sind vorbehalten. Es ist nicht gestattet, dieses Handbuch ganz oder in Auszügen, sei es auf mechanische, elektronische oder andere Weise in jeglicher Form ohne die schriftliche Genehmigung des Herstellers zu reproduzieren.

Warenzeichen

CardSoft ist ein Warenzeichen von SystemSoft Corporation. AutoCAD und Autoshade sind Warenzeichen von Autodesk, Inc. IBM, OS/2, und VGA sind Warenzeichen von International Business Machines Corp. Lotus, 1-2-3 und Symphony sind Warenzeichen von Lotus Development Corp. Windows, Word, MS-DOS, und Microsoft sind Warenzeichen von Microsoft Corp. VESA ist ein Warenzeichen von Video Electronics Standards Association. Andere Produktnamen, die hier angeführt werden, dienen lediglich Identifizierungszwecken. Es kann sich bei ihnen um eingetragene und/oder nicht eingetragene Warenzeichen im Besitz der jeweiligen Firmen handeln.

Einschränkung der Haftbarkeit

Es wurden weitreichende Anstrengungen unternommen, um die Richtigkeit dieses Handbuchs zu gewährleisten. Der Hersteller und Vertreiber übernimmt keine Verantwortung für Fehler oder Auslassungen in diesem Handbuch oder das Benutzen der darin enthaltenen Informationen.

Hinweise

FCC- (Federal Communications Commission) Hinweis zu Radiofrequenz-Störungen

ANMERKUNG

Dieses Gerät hat in Tests die Grenzwerte eingehalten, die im Abschnitt 15 der FCC-Bestimmungen für digitale Geräte der Klasse B festgeschrieben sind. Diese Grenzwerte sehen für die Heiminstallation einen ausreichenden Schutz vor gesundheitsschädigen Strahlen vor. Dieses Gerät erzeugt und verwendet Hochfrequenzen und kann diese ausstrahlen. Es kann daher, wenn es nicht den Anweisungen entsprechend installiert und betrieben wird, Störungen des Rundfunkempfangs verursachen. Es gibt aber keine Garantie dafür, dass es bei einer bestimmten Installation zu keinen Störungen kommt. Sollte der Radio- oder Fernsehempfang beeinträchtigt sein, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, so empfiehlt sich die Behebung der Störung durch eine oder mehrere der folgenden Maßnahmen:

• Neuausrichten der Empfangsantenne.
• Vergrößern des Abstands zwischen Gerät und Empfänger.
• Stecken des Netzsteckers des Geräts in eine andere Steckdose, so dass das Gerät und der Empfänger an verschiedene Stromkreise angeschlossen sind.
• Kontaktieren eines Fachhändlers oder eines erfahrenen Radio- und Fernsehtechnikers für Hilfe.

Hinweis:

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Stelle gebilligt werden, führen dazu, dass das Gerät vom Benutzer nicht betrieben werden darf.

Zur Einhaltung der Grenzwerte für Emissionen muss ein abgeschirmtes Schnittstellenkabel und ein nicht abgeschirmtes Netzkabel verwendet werden.

Dieses Gerät muss mit folgender Stromversorgung benutzt werden:

I/P: 100-240V AC, 50-60Hz, 1.8A, Universal

O/P: 19V DC, 3.42A, 65W

Inhalt

Bevor Sie Beginnen 1

Zur Benutzung dieses Handbuchs....1

Wichtige Hinweise vor dem ersten Einsatz Ihres Computers......4

Einleitung 7

Willkommen....7

Ihren Computer kennen lernen ....7

Getting Started----15

Anschließen einer Stromquelle....15

Einschalten Ihres Notebooks 16

Betrieb mit Akkustrom....17

Benutzen des Notebooks 19

Einstellen des LCD-Bildschirms ....19

Übersicht auf die Tastatur des Notebooks 20

Das TouchPad....21

Anschließen eines externen Zeigegeräts....22

Das CD-ROM/DVD-ROM/Combo-Laufwerk 23

Energiesparmodi....24

Batterieechung....27

Desktop-Betrieb 29

Audio....29

Anschluss von Peripheriegeräten....31

Internetanschluss----33

Internetanschluss mit einem Modem....33

Internetanschluss mit verkabeltem LAN 33

Internetanschluss mit DHCP und Statischer IP ....36

Internetanschluss mit kabellosem LAN (Microsoft's Service Pack 2) .38

Das BIOS-Setup 39

Einleitung ....39

Navigation im BIOS -Setup....39

Zugriff auf das BIOS -Setup-Programm....39

Menüleiste ....40

Legende 40

Untermenüs Aufrufen....41

Allgemeine Hilfe (General Help) 42

Hauptmenü (Main Menu)....42

Erweiterte Einstellungen (Advanced Menu)....43

Sicherheitsmenü (Security Menu) 44

Boot-Menü (Boot Menu)....45

Becenden-Menü (Exit Menu)....46

VGA-Hilfsprogramme 47

Automatische Installation....47

VGA-Hilfsprogramme....47

Problemlösung 51

Lokalisieren eines Problems....51

Überprüfen von Kabeln und Verbindungen....52

Der Power-On-Selbst-Test....53

Allgemeine Hardware-Probleme 54

Kontaktieren Ihres Händlers....55

Erweiterung Ihres Systems 57

Den Speicher erweitern (1)....57

Den Speicher erweitern (2)....58

Die leicht austauschbare Festplatte....59

Aufrüsten der CPU 60

Spezifikation----63

Spezifikation....63

Persönliche Angaben

Dieses Notebook-System wurde für produktives und angenehmes Benutzen über viele Jahre hinweg entwickelt. Verwenden Sie diesen Abschnitt, um Notizen über Ihren Kauf zu vermerken. Ändern Sie die Einträge, wenn Sie neue Optionen hinzufügen.

Kaufdatum:

Händlername:

Telefon:

Adresse:

E-Mail-Adresse:

Web-Site:

Seriennummer:

CPU-Typ:

Festplatten-Kapazität:

Speicherkapazität:

Optionales Zubehör:

Bevor Sie Beginnen

Zur Benutzung dieses Handbuchs

Dieses Handbuch wird Ihnen helfen, das Optimum aus Ihrem Notebook herauszuholen.

- Falls Sie bereits Erfahrungen mit Computern und/oder den Windows-Betriebssystemen von Microsoft haben, ist für Sie vielleicht der "Quick Start Guide" (Schnellstartanleitung) interessant, der zum Zubehör gehört.

- Falls Sie über weniger Erfahrungen verfügen, sollten Sie diese Anleitung sorgfältig durchlesen, bevor Sie mit Ihrem System arbeiten.

Falls Probleme mit Ihrem Notebook auftreten sollten, beachten Sie bitte das Kapitel zur Problemlösung, unabhängig davon ob Sie ein erfahrener Nutzer oder Neuling sind.

Wichtige Sicherheitshinweise

1. Bitte lesen Sie diese Hinweise sorgfältig durch.
2. Heben Sie diese Anleitung für späteren Gebrauch auf.
3. Vor jedem Reinigen ist das Gerät vom Stromnetz zu trennen. Verwenden Sie keine Flüssig- oder Aerosolreiniger. Am besten eignet sich ein angefeuchtetes Tuch zur Reinigung.
4. Die Netzsteckdose sollte nahe dem Gerät angebracht und leicht zugänglich sein.
5. Das Gerät ist vor Feuchtigkeit zu schützen.
6. Bei der Aufstellung des Geräts ist auf sicheren Stand zu achten. Ein Kippen oder Fallen könnte Beschädigungen hervorrufen.
7. Beachten Sie beim Anschluss an das Stromnetz die Anschlusswerte.
8. Verlegen Sie die Netzanschlussleitung so, dass niemand darüber fallen kann. Es sollte auch nichts auf der Leitung abgestellt werden.

9. Alle Hinweise und Warnungen, die sich am Gerät befinden, sind zu beachten.

10. Wird das Gerät über einen längeren Zeitraum nicht benutzt, sollten Sie es vom Stromnetz trennen. Somit wird im Falle einer Überspannung eine Beschädigung vermieden.

11. Durch die Lüftungsöffnungen dürfen niemals Gegenstände oder Flüssigkeiten in das Gerät gelangen. Dies könnte einen Brand bzw. elektrischen Schlag auslösen.
12. Öffnen Sie niemals das Gerät. Das Gerät darf aus Gründen der elektrischen Sicherheit nur von autorisiertem Servicepersonal geöffnet werden.
13. Wenn folgende Situationen auftreten, ist das Gerät vom Stromnetz zu trennen und von einer qualifizierten Servicestelle zu überprüfen:
    a. Netzkabel oder Netzstecker sind beschädigt.
    b. Flüssigkeit ist in das Gerät eingedrungen.
    c. Das Gerät wurde Feuchtigkeit ausgesetzt.
    d. Wenn das Gerät nicht der Bedienungsanleitung entsprechend funktioniert oder Sie mit Hilfe dieser Anleitung keine Verbesserung erzielen.
    e. Das Gerät wurde fallen gelassen und/oder das Gehäuse ist beschädigt.
    f. Wenn das Gerät deutliche Anzeichen eines Defektes aufweist.
14. ACHTUNG: Explosionsgefahr bei unsachgemäßem Austausch der Batterie. Ersatz nur durch denselben oder einem vom Hersteller empfohlenem ähnlichen Typ. Entsorgung gebrauchter Batterien nach Angaben des Herstellers.
15. Dieses Schaltnetzteil kann bis zu einer Außentemperatur von maximal 35°C benutzt werden.
16. Die Ausgangswerte dürfen nicht die auf dem Label angegebenen Werte überschreiten.
17. Anforderungen an das Stromkabel Das Kabel-Set, das an das Netzteil angeschlossen wird, muss den Anforderungen des Landes in dem Sie das Netzteil einsetzen genügen, je nachdem, ob die Netzspannung 100-120 oder 200-240V Wechselspannung beträgt.
    Das Kabel-Set muss für das Land, in dem es eingesetzt wird, zugelassen sein.
    Der Gerätestecker des Kabels muss in eine CEE22/EN603/IEC 320 Buchse passen.
    A. Für die USA und Kanada:

Das Kabel-Set muss UL-gelistet und CSA-zertifiziert sein.
Die Minimalanforderungen für das Kabel entsprechen No. 18 AWG.

B. Für Japan:

Alle Teile des Kabel-Sets müssen entsprechend dem japanischen Dentori Law mit einem "T"-Symbol markiert sein
Die Minimalanforderungen für das Kabel sind .75m m ^2 Leiter.

C. Für andere Länder:

Die Zubehörteile des Kabel-Sets müssen das Prüfsiegel derjenigen Stelle tragen, die in dem jeweiligen Land für die Sicherheitsprüfung zuständig ist.
Das Kabel muss vom HAR (harmonisierten) Typ H05VV-F sein.
Das Kabel-Set muss eine Stromkapazität von mindestens 2,5 Ampere haben und Spannungen von 125 oder 250 V Wechselstrom gestatten.

1. Bei der Benutzung Ihres Telefongerätes sollten Sie immer die grundlegenden Sicherheitsmaßnahmen beachten, um das Risiko von Feuer, Stromschlägen und Verletzungen zu minimieren. Zu beachten sind u.a. folgende Punkte:

Benutzen Sie das Gerät nicht in der Nähe von Wasser, wie zum Beispiel Badewanne, Waschbecken, Spülbecken, Waschbottich, in feuchten Kellerräumen oder in der Nähe von Schwimmbecken.
Benutzen Sie kein Telefon (ausgenommen schnurlose Modelle) während eines Gewitters. Es besteht das geringe Restrisiko eines Blitzschlages.
Benutzen Sie das Telefon nicht um ein Gasleck zu melden, falls es sich in der Nähe des Lecks befindet.
Benutzen Sie nur solch ein Stromkabel, wie in dieser Anleitung beschrieben.

1. Benutzen Sie das Netzteil nicht in unmittelbarer Nähe zu Wasser oder anderen Flüssigkeiten. Gießen Sie nie Flüssigkeiten über das Netzteil.

2. Achtung Laser: Laser Produkt der Klasse I. Achtung - Unsichtbarer Laserstrahl, vermeiden Sie Kontakt mit dem Strahl bei offenem Gehäuse.

3. Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers. Entfernen Sie den Akku auf keinen Fall bei eingeschaltetem Notebook, da hierdurch Daten verloren gehen könnten.

4. Der Netzeingabeanschluss dient als Hauptschalter des Geräts.

Wichtige Hinweise vor dem ersten Einsatz Ihres Computers

Geben Sie dem Computer Zeit zum Akklimatisieren

Ihr Notebook kann zwar problemlos Extremtemperaturen überstehen, aber plötzliche Temperaturänderungen, etwa wenn es aus der Kälte draußen in ein warmes Büro gebracht wird, bekommen ihm nicht gut. Schnelle Temperaturänderungen können dazu führen, dass sich im Inneren des Gerätes Kondenswasser bildet, das die elektronischen Komponenten beschädigen kann.

Falls Sie das Notebook bei heißen oder kalten Außentemperaturen in Empfang genommen haben, schalten Sie Ihn bitte nicht sofort an, sondern lassen Sie es sich langsam mindestens drei bis vier Stunden lang an die Raumtemperatur anpassen.

WARNUNG

Falls Ihr Rechner bei kaltem Wetter angekommen ist, schalten Sie bitte weder an Computer noch an Monitor die Stromversorgung an, bis sie an die Raumtemperatur angepasst sind.

Hitze, Kälte, Feuchtigkeit und grelles Licht

Suchen Sie sich für Ihren Computer einen Platz, der weder zu heiß oder kalt noch zu dunkel oder hell ist. Grelles Licht beeinträchtigt die Lesbarkeit des Bildschirms

• Achten Sie rund um das Gehäuse auf genügend Raum für die Luftzirkulation, damit keine Computerbestandteile durch Überhitzung beschädigt werden.
  • Blockieren Sie nicht die Lüftungsschlitze.
• Stellen Sie den Computer nicht im direkten Sonnenlicht ab.

Geeignete Arbeitsplätze

Ihr Computer wird einsatzbereit sein wo auch immer es Ihnen gefällt, aber extreme Temperaturen und Feuchtigkeit stellen eine große Herausforderung für die Systemkomponenten dar.

Es gibt Dinge, die Sie zwar tolerieren können, nicht aber Ihr Computer – etwa statische Elektrizität, Staub, Wasser, Dampf und Öl. Falls Sie unterwegs am Rechner arbeiten wollen, versuchen Sie dies in einer sauberen, für Ihren Rechner angemessenen Umgebung zu tun.

Wenn Sie unterwegs sind, können Sie auf einen Lithium-Ion Akku zurückgreifen. Entfernen Sie vor dem ersten Einsatz den Akku aus seiner Verpackung, setzen Sie ihn in das Notebook ein und lassen Sie ihn voll aufladen, damit er betriebsbereit ist.

Einleitung

Willkommen

Herzlichen Glückwunsch zum Erwerb Ihres Notebooks. Ihr Gerät enthält die neuesten Entwicklungen im Bereich tragbarer Computer. Der modulare Aufbau bietet maximale Erweiterbarkeit ohne die Portabilität einzuschränken. Der Hochleistungsprozessor und die fortschrittliche IDE- Festplatte liefern Ihnen reichlich Verarbeitungskapazität auch für komplexe Grafiken und den Betrieb großer Programme.

Auspacken des Notebooks

Das Notebook kommt sicher verpackt in einem robusten Versandkarton zu Ihnen ins Haus. Öffnen Sie nach der Ankunft den Karton und entnehmen Sie vorsichtig den Inhalt. Wenden Sie sich umgehend an Ihren Notebook-Händler, falls etwas beschädigt sein sollte oder fehlt. Im Versandkarton sollten sich folgende Gegenstände befinden:

• Das Notebook
- Ein Netzteil
- Ein Netzkabel
• CD mit Treibersoftware

Schmeißen Sie das Verpackungsmaterial nicht weg. Falls Sie den Computer später einmal zur Reparatur verschicken müssen, können Sie es noch gebrauchen.

Ihren Computer kennen lernen

Öffnen des LCD

An der Vorderseite des Notebooks finden Sie einen Riegel, der das Display verschlossen hält, wenn es nicht benutzt wird.

1. Suchen Sie die Lasche an der Vorderseite des Gerätes. Schieben Sie die Lasche zur Seite, bis sich der Bildschirm öffnen lässt.
2. Klappen Sie den LCD-Bildschirm auf.
3. Sie können die Neigung des Displays jederzeit verändern, so dass Sie einen guten Sichtwinkel haben..

ANMERKUNG

Zur Vermeidung von Schäden am Display:

1. Schließen Sie das Display vorsichtig, schlagen Sie es nicht zu.
2. Stellen Sie weder im offenen noch im geschlossenen Zustand Gegenstände auf dem Display ab.
3. Stellen Sie sicher, dass der Rechner ausgeschaltet oder im Ruhezustand ist, bevor Sie das Display schließen.

Bei geöffnetem Display können Sie mehrere wichtige Merkmale des Notebooks sehen.

Die einzelnen Merkmale werden im folgenden kurz erläutert.

LCD Verschlussriegel 1.

1. LCD Bildschirm
2. Internet Explorer-Knopf
3. Wireless LAN Knopf

ANMERKUNG

Um Rundfunk zu machen, soll ein AP(Zugangspunkt) verfuegbar in Schussweite auf dem Gebiet wo Sie arbeiten sein.

Systemstatus-Anzeigefläche 5.

Zeigt an, dass der Computer auf die Festplatte zugreift.

Zeigt an, ob die Tastatur im Num Lock-Modus ist.

Zeigt an, ob die Tastatur im Caps Lock-Modus ist. In diesem Modus können Sie mit der Tastatur nur Großbuchstaben schreiben. Der Modus wird durch erneuten Druck der Caps Lock-Taste wieder deaktiviert.

Zeigt an, ob die Tastatur im Scroll Lock-Modus ist. Bei einigen Anwendungen hat der Scroll Lock-Modus Einfluss auf die Scroll-Bewegung des dargestellten Textes.

Zeigt an, dass der LAN-Betrieb des Systems aktiv ist

1. Ein-/ Ausschalter

2. TouchPad

3. Scroll-Knopf

4. TouchPad-Knöpfe

5. Eingebautes Mikrofon

Die linke Seite

Lüftungsschlitze 1.

1. USB-Anschlüsse
2. USB-Anschlüsse
3. Der LAN-Anschluss

ANMERKUNG

Wenn Sie in einem LAN arbeiten, verwenden Sie bitte ein EMI-Abschirmungskabel, um Interferenzen bei der Übertragung zu minimieren.

Der Modem-Anschluss 5.

ANMERKUNG

Entfernen Sie immer alle Kabel aus der Telefonbuchse, bevor Sie dieses Gerät warten oder auseinanderbauen. Benutzen Sie nur Telefonkabel vom Typ 26 AWG oder größer, um das Brandrisiko zu minimieren.

Mikrofon-Buchse 6.

Audio-Ausgang 7.

LED-Anzeigen

Diese drei LED-Anzeigen haben folgende Funktionen: Strom, Standby, Akkuladung.

1. Betrieb

Diese Anzeige leuchtet, wenn das Notebook eingeschaltet ist.

Diese Anzeige leuchtet grü(ue)n, solange der Akku aufgeladen wird. Wenn der Akku vollstä(ae)ndig geladen ist, erlischt die Anzeige.

3. Standby

Diese Anzeige leuchtet, wenn das Notebook im Standby ist

Die rechte Seite

2. Anschluss für das Netzteil

Die Rückseite

Lüftungsschlitze 1.

1. Kensington-Schloß
2. S-Video-Anschluss
3. Parallele Schnittstelle
4. Anschluss für externen CRT Monitor
5. USB-Anschlüsse

Die Unterseite

Fach für MiniPCI/ Wireless LAN/ Modem (Optional) 1.

1. Fach für Erweiterungsspeicher
2. Auswurflasche für den Akku
3. Akku
4. Festplatte

Getting Started

Anschließen einer Stromquelle

Anschließen des Netzadapters

Ein universeller Netzadapter steht bereit, um Ihren Computer mit Strom zu versorgen und gleichzeitig den Akku aufzuladen. Die Eingangsspannung für den Netzadapter kann zwischen 100 und 240 Volt betragen, so dass er in fast allen Ländern benutzt werden kann.

Das Netzkabel für den Netzadapter wird an eine geerdete zweipolige Netzsteckdose angeschlossen. Gehen Sie zum Anschließen Ihres Computers an eine externe Stromquelle folgendermaßen vor:

1. Stecken Sie den Stecker des Netzadapterss in den DC-IN-Anschluss auf der Rückseite des Computers.

2. Schließen Sie das Netzkabel an den Netzadapter und eine Netzsteckdose an.

Benutzen Sie keine minderwertigen Verlängerungskabel, da Ihr Computer u. U. beschädigt werden könnte. Das Notebook wird mit einem eigenen Netzadapter geliefert. Benutzen Sie keinen andereen Netzadapter, um den Computer oder andere elektrische Geräte zu betreiben.

Belassen Sie den Netzadapter, wenn möglich, immer am Notebook und an der Netzsteckdose angeschlossen, um den Akku neu aufzuladen.

WARNUNG

Schalten Sie Ihr Notebook niemals aus oder starten es neu, während die Festplatte oder das Diskettenlaufwerk in Betrieb ist und das Statussymbol für die Laufwerke aufleuchtet, da dies zum Verlust oder zur Beschädigung Ihrer Daten führen kann. Warten Sie nach dem Ausschalten Ihres Notebooks immer mindestens 5 Sekunden, bevor Sie es wieder einschalten. Durch schnelles Ein- und Ausschalten des Computers kann der Schaltkreislauf beschädigt werden.

Einschalten Ihres Notebooks

Schalten Sie Ihr Notebook ein, indem Sie auf die Netztaste drücken. Halten Sie die Taste für eine Sekunde gedrückt und lassen sie los. Der Power-On-Self-Test (POST) wird automatisch ausgeführt. Nach dem Beenden von POST liest der Computer das Betriebssystem der Festplatte in den Computerspeicher (dies wird häufig als „Booten“ des Computers bezeichnet). Wenn Ihr Betriebssystem, z.B. Windows XP, etc.) installiert ist, sollte es automatisch starten.

Wenn Sie das Notebook auschalten wollen, speichern Sie Ihre Arbeit und schließen alle geöffneten Anwendungen. Klicken Sie auf Start und wählen dann "Computer herunterfahren". Es erscheint ein Auswahlfeld. Klicken Sie auf die Schaltfläche "Ausschalten", um Ihren Rechner auszuschalten.

ANMERKUNG

Hinweis: Wenn Ihr Rechner "abstürzt", drücken Sie die Ein/Aus-Taste für 4-6 Sekunden, um den Rechner auszuschalten.

Betrieb mit Akkustrom

Ihr Computer verfügt über einen aufladbaren Akku, mit dem Sie Ihren Computer ohne eine externe Stromquelle benutzen können. Wenn der Akku vollständig aufgeladen ist, können Sie den Computer ungefähr 2 Stunde, wenn folgende Bedingungen erfüllt sind:

• Der Akku ist anfangs voll aufgeladen.
- Es sind keine Peripheriegeräte installiert.
• Die Disketten- und CD-ROM-Laufwerke werden weniger als 10% der Benutzungsdauer benutzt.

ANMERKUNG

Benutzen Sie nur Akkus, die von einem autorisierten Händler als geeignet angesehen werden. Akkus sind nicht immer gleich und sollten entsprechend behandelt werden. Wenn Sie ungeeignete Akkus benutzen, kann dies den Computer beschädigen und Sie selbst durch giftige Emissionen gefährden.

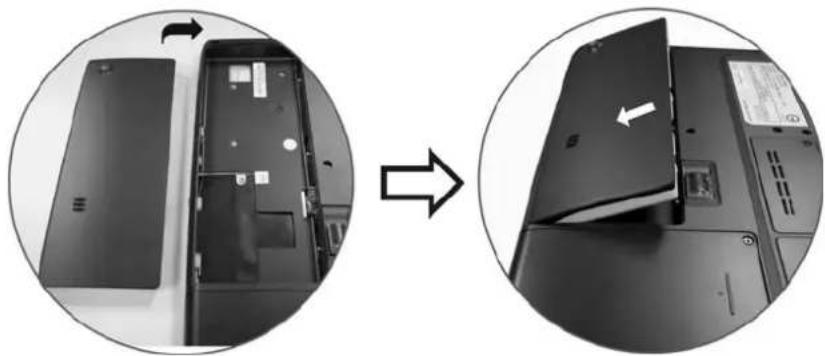

Einsetzen und Entnehmen des Akkus

Der Akku sollte beim Auspacken des Notebooks bereits in Ihrem Computer installiert sein. Wenn dies nicht der Fall ist, gehen Sie folgendermaßen vor:

1. Schalten Sie das Notebook aus. Legen Sie es mit der Oberseite auf eine flache, stabile Oberfläche.
2. Schieben Sie den Akku in den leeren Schacht. Die Vorderkante des Akku sollte in die Rillen des Systemgehäuses gleiten.

1. Schieben Sie den Akku in den Schacht, bis er dort einrastet. Entnehmen des Akkus:

2. Schalten Sie das Notebook aus und trennen das Netzadapter ab. Schließen Sie den LCD-Bildschirm und legen das Notebook mit der Oberseite auf eine flache, stabile Oberfläche.

3. Heben Sie die Löselasche an, um den Akku aus dem Schacht zu holen. Zu diesem Zeitpunkt ist der Akku bereits leicht im Schacht angehoben.

1. Halten Sie den Akku am Fingergriff fest und ziehen ihn aus dem Schacht.

Aufladen des Akkus

Der installierte Akku wird jedes Mal automatisch aufgeladen, wenn der Computer an den Netzadapter und eine externe Stromquelle angeschlossen wird.

Es ist sinnvoll, den Akku von Zeit zu Zeit vollständig zu entladen, um seine Leistungsfähigkeit aufrechtzuerhalten.

Benutzen des Notebooks

Einstellen des LCD-Bildschirms

Der LCD-Bildschirm kann mit den folgenden Tastenkombinationen eingestellt werden.

TASTEN	FUNKTIONEN
[Fn] + [F7]	Verringert die Helligkeit.
[Fn] + [F8]	Erhöht die Helligkeit.
[Fn] + [F10]	Erweitert den Bildschirm oder stellt die Original-Bildschirmgröße wieder her.
[Fn] + [F12]	Wechselt zwischen der LCD-Anzeige, CRT-Monitor, gleichzeitige Anzeige auf LCD-Bildschirm und CRT-Monitor, TV und gleichzeitige Anzeige auf TV und CRT-Monitor

Pflege des LCD-Bildschirms

LCD-Bildschirme sind empfindliche Geräte, die vorsichtig benutzt werden sollten. Beachten Sie bitte die folgenden Sicherheitsvorkehrungen:

• Wenn Sie den Computer nicht benutzen, sollte der LCD-Bildschirm geschlossen werden, damit er nicht verstaubt.
• Benutzen Sie zum Säubern des LCD-Bildschirms ein weiches Tuch und reiben die LCD-Oberfläche vorsichtig damit ab.
• Berühren Sie die Bildschirmoberfläche nicht direkt mit Ihren Fingern oder spitzen Objekten und besprühen Sie sie auf keinen Fall direkt mit einem Reinigungsmittel.
• Drücken Sie nicht auf den LCD-Bildschirm oder stellen Gegenstände auf ihn, wenn er geschlossen ist, da er dadurch brechen könnte.

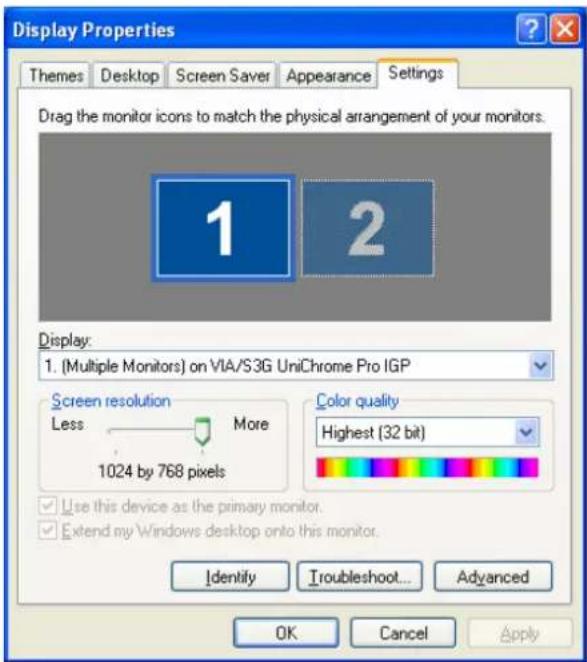

Externer CRT-Monitor

Sie können einen externen Monitor über den 15-Pin-CRT-Anschluss anschließen. Es gibt drei Konfigurationsmöglichkeiten:

- Nur LCD

• Nur CRT
• Gleichzeitige Anzeige auf LCD-Bildschirm und CRT-Monitor
• Nur TV
  • Gleichzeitige Anzeige auf TV und CRT-Monitor

Sie können mit der Tastenkombination [Fn] + [F12] zwischen diesen Konfigurationen wechseln. Weitere Informationen über das Anschließen eines externen Bildschirms finden Sie in Kapitel 4.

Übersicht auf die Tastatur des Notebooks

Die Tastatur des Notebooks benutzt ein standardmäßiges QWERTY-Layout mit zusätzlichen besonderen Funktionstasten und einem eingebetteten Ziffernblock für Dateneingaben mit vielen Zahlen. Ihre Tastatur unterstützt Windows mit zwei integrierten Windows-Sondertasten.

Mit diesen beiden Tasten können Sie auf viele der zeitsparenden Funktionen von Windows zugreifen. Die Funktionstasten (F1-F12) oben auf der Tastatur dienen unterschiedlichen Zwecken und ermöglichen, je nach benutztem Programm, das Ausführen unterschiedlicher Aufgaben.

Die Pfeiltasten (in der unteren rechte Ecke Ihrer Tastatur) und die Tasten [Bild↑], [Bild↓], [Pos.1] und [Endc] (am rechten Rand der Tastatur) ermöglichen Ihnen das Bewegen des aktiven Cursors auf dem Bildschirm bzw. in einem Dokument.

Der eingebettete numerische Ziffernblock besteht aus 15 Tasten, die das Eingeben von vielen Zahlen erleichtert. Wie die [Num Lock]-Taste sind diese Tasten blau beschriftet. Numerische Angaben finden sich oben rechts auf jeder Taste.

Wenn der numerische Ziffernblock aktiviert ist, erscheint das NumLock-Symbol im Systemfenster. Der Ziffernblock wird durch Drücken auf [Fn] + [NumLk] aktiviert. Wenn eine externe Tastatur angeschlossen ist, können Sie den Ziffernblock für beide Tastaturen durch Drücken auf die NumLock-Taste des Notebooks oder der externen Tastatur aktivieren/deaktivieren.

Wenn Sie nur den numerischen Ziffernblock des Notebooks deaktivieren und den der externen Tastatur aktiviert lassen wollen, benutzen Sie die Tastenkombination [Fn] + [NumLk] auf der Notebook-Tastatur.

Hotkeys des Notebooks

TASTEN	FUNKTION(EN)
Netztaste Drücken Sie dieNetztaste kurz, um den Suspend-/Wiederaufnahme-Modus zu aktivieren. Drücken Sie sie mehr als 4 Sekunden, um das System auszuschalten.
Internet Explorer-Knopf	Mit Hilfe dieses Knopfes können Sie den Internet Explorer öffnen.
Wireless LAN Knopf	Mit Hilfe dieses Knopfes können Sie mit Wireless LAN.
[Fn] + [F1] Diese Tastenkombination schaltet den Piepton des Akkus ein oder aus
[Fn] + [F2] Schaltet den Ton aus.
[Fn] + [F3] Verringert die Lautsprecherlautstärke.
[Fn] + [F4] Erhöht die Lautsprecherlautstärke.
[Fn] + [F5] Enable/Disable Touchpad
[Fn] + [F7] Verringert die Helligkeit.
[Fn] + [F8] Erhöht die Helligkeit.
[Fn] + [F10] Erweitert den Bildschirm oder stellt die Original-Bildschirmgröße wieder her.
[Fn] + [F12] Wechselt zwischen der LCD-Anzeige, CRT-Monitor, gleichzeitige Anzeige auf LCD-Bildschirm und CRT-Monitor, TV und gleichzeitige Anzeige auf TV und CRT-Monitor

Das TouchPad

Das TouchPad ist ein rechteckiges, elektronisches Feld und befindet sich direkt vor Ihrer Tastatur. Über das druckempfindliche Feld des TouchPads können Sie den Cursor mit Ihrem Finger bewegen. Die Tasten des TouchPads entsprechen der linken und rechten Maustaste.

TouchPad-Vorsichtsmaßnahmen

Das TouchPad ist ein druckempfindliches Gerät. Beachten Sie deshalb bitte die folgenden Vorsichtsmaßnahmen:

• Vermeiden Sie, dass das TouchPad nicht mit Schmutz, Flüssigkeiten oder Fett in Berührung kommt.
• Berühren Sie das TouchPad nicht mit schmutzigen Fingern.
• Legen Sie keine schweren Gegenstände auf das TouchPad oder dessen Tasten.

Sie können das TouchPad mit Microsoft Windows oder Programmen anderer Hersteller verwenden.

Anschließen eines externen Zeigegeräts

Das System ermöglicht Ihnen lediglich das Benutzen eines Zeigegeräts (egal ob extern oder intern).

Speichern und Abrufen von Daten

Das Speichern und Abrufen von Daten gehört zu den grundlegendsten Aufgaben beim Arbeiten mit Ihrem Computer. Das Notebook ist mit Festplatte (HDD) ausgestattet. Das HDD ist für einfache Upgrades austauschbar.

Das Diskettenlaufwerk

Ihr Notebook verfügt über ein austauschbares High-Density 3,5-Zoll Diskettenlaufwerk. Es ist standardmäßig als Laufwerk A in Ihrem Betriebssystem eingestellt.

Das CD-ROM/DVD-ROM/Combo-Laufwerk

Funktionen des CD-ROM/DVD-ROM/Combo-Laufwerks

Das CD-ROM/DVD-ROM/Combo-Laufwerk besitzt folgende Eigenschaften:

• Mit der Audiowiedergabe können Sie Musik-CDs abspielen.
• Tasten auf der Vorderseite zum Laden/Auswerfen
• Unterstützt CD-DA, CD-ROM Modus 1 und Modus 2, Multi-Session Photo CD™, CD-I/Video CD (pcs.)
  • Geringer Stromverbrauch
• Höhe: 12,7mm

Vorsichtsmaßnahmen beim Umgang mit CD-ROM/DVD-ROM/Combo-Laufwerks

• Halten Sie CDs immer an den Rändern und berühren nicht die Oberfläche.
• Benutzen Sie ein sauberes trockenes Tuch zum Entfernen von Staub, Flecken oder Fingerabdrücken. Wischen Sie von innen nach außen.
• Schreiben Sie nicht auf der Oberfläche der CD oder stellen Gegenstände auf sie.
• Bewahren Sie CDs an einem kühlen trocken Ort auf, um sie nicht zu beschädigen.
• Benutzen Sie zum Reinigen nicht Benzol, Verdünner oder Reinigungsmittel. Benutzen Sie nur besondere CD-ROM/DVD-ROM-Reiniger.
• Biegen Sie CDs nicht oder lassen sie fallen.

Einlegen einer CD

Wenn Sie eine CD abspielen wollen, gehen Sie folgendermaßen vor:

1. Drücken Sie auf die Auswurftaste des CD-ROM/DVD-ROM-Laufwerks. Ziehen Sie die CD-Schublade vorsichtig ganz heraus.

2. Halten Sie die CD-ROM/DVD-ROM vorsichtig an den Rändern und gehen sicher, dass die glänzende (nicht beschriftete) Oberfläche nach unten zeigt. Legen Sie die CD-ROM/DVD-ROM in die Laufwerksschublade. Drücken Sie die CD-ROM/DVD-ROM vorsichtig herunter, bis sie auf der Nabe einrastet.

3. Schieben Sie die Laufwerksschublade zurück in das Laufwerk.

Gehen Sie zum Auswerfen einer CD wie folgt vor:

1. Überprüfen Sie die LED-Anzeige und vergewissern sich, ob der Computer auf das CD-ROM/DVD-ROM-Laufwerk zugreift.

2. Drücken Sie auf die Auswurftaste und ziehen die Laufwerksschublade ganz heraus.

3. Halten Sie die CD vorsichtig an ihren Rändern und – während Sie die Nabe nach unten drücken – nehmen sie aus der Laufwerksschublade.

Legen Sie keine anderen Gegenstände in die Laufwerksschublade. Wenn Sie Probleme beim Auswerfen der CD-Schublade haben, benutzen Sie eine gerade gebogene Büroklammer (oder eine Nadel oder ein dünnen Metalldraht) und stecken sie in die Notauswurftaste rechts auf der Vorderseite des Laufwerks. Die Laufwerksschublade sollte dann sofort herausspringen. Sie können eine CD auf diese Weise auch entnehmen, wenn das Notebook ausgeschaltet ist.

Energiesparmodi

In diesem Abschnitt finden Sie Informationen über das Stromsystem des Notebooks, einschließlich dem Netzteil, dem Akku, dem Aufladen des Akkus sowie Tipps zum Sparen von Akkustrom.

Das Stromsystem besteht aus zwei Teilen, dem Netzteil und dem Akku. Das Netzteil wandelt Wechselstrom aus einer Netzsteckdose in den vom Computer benötigten Gleichstrom um.

WICHTIG

Wenn Sie die Batterie haeufig nutzen dazu ueberschreit es mehr als 20 mal volle Ent- und Aufladen im Einzelmonat, so empfehlen wir Ihnen 3-Monat einmal zur Ausfuehrung von "Battery Calibration" um die Laufzeit der Batterie zu erhalten. Bitte, beziehen Sie sich auf das Thema von "Battery Calibration" behandelt im letzteren Abteil dieses Abschnitts, dass wie die Systeme-Batterie zu kalibrieren beschreibt.

Wenn Sie die Batterielaufzeit kuerzer werden entdecken, arbeiten Sie sortt die "Battery Calibration" Prozess.

Das Akkustrom-System

Bevor Sie den Computer zum ersten Mal mit Akkustrom betreiben, schaun Sie auf das Akkustatus-Symbol auf der Windows-Werkzeugleiste, um sicher zu gehen, dass der Akku voll aufgeladen ist.

Schauen Sie in Akkustatus weiter unten in diesem Abschnitt für eine Beschreibung und Erläuterung des Akkusymbols von Windows. Das Aufladen des Akkus dauert etwa 3 Stunden, wenn das System ausgeschaltet ist. Sie sollten den Akku wenn möglich immer vollständig aufladen.

Entfernen des Akkus

Wenn Sie den Akku aus seinem Schacht entnehmen wollen, schauen Sie unter Kapitel 3, Einsetzen und Entnehmen des Akkus.

Vorbereiten des Akkus

Bevor Sie den Akku zum ersten Mal benutzen, sollte der Smart Battery IC des Akkus kalibriert werden, damit der verbleibende Akkustrom immer korrekt angezeigt wird.

Gehen Sie folgendermaßen vor, um den Akku zu kalibrieren:

1. Setzen Sie den Akku in den Akkuschacht ein und schalten das Notebook an. Wenn der Akku vollständig leer ist, gehen Sie zum nächsten Schritt. Ansonsten verbrauchen Sie den gesamten Akkustrom, bis der Warnton für geringen Akkustrom ertönt. Das System geht dann automatisch in den Suspend-Modus über.

2. Schalten Sie das Notebook aus. Schließen Sie den Netzadapter ein und laden den Akku voll auf. Wenn die Anzeige zur Akkuaufladung erlischt, ist der Akku vollständig aufgeladen.

3. Schalten Sie das Notebook an und erschöpfen den Akku, bis Sie Warntöne wegen geringer Akkuladung hören. Das System geht

dann automatisch in den Suspend-Modus über. Schließen Sie nun das Netzteil an.

4. Die Akku ist nun korrekt kalibriert.

Sie sollten den Akku am besten immer so lange benutzen, bis die Warnung für geringe Akkuladung erscheint und den Akku dann jedes Mal wieder vollständig wiederaufladen. Das volle Ent- und Aufladen garantiert, dass der Akkustatus immer korrekt angezeigt wird.

Automatisches Aufladen des Akkus

Sie können den Akku automatisch mit Hilfe eines Netzadapters aufladen. Es dauert etwa drei Stunden, um den Akku bei ausgeschaltetem Notebook voll aufzuladen. Die folgende Tabelle gibt einen Überblick auf die Auflademodi:

Auflademodus Aufladedauer

Schnell 3 Stunden, wenn System ausgeschaltet ist oder sich im Suspend-Modus befindet. Die Temperatur sollte 25°C oder weniger betragen.

Pre-Charge Eine Pre-Charge wird auf den Lithium-Inonen-Akku angewendet.

Akkustatus

Windows XP besitzt ein Applet in der Systemsteuerung, das ein Symbol auf der Windows-Taskleiste anzeigt. Dieses Symbol gibt an, ob das Notebook mit Akkustrom oder Netzstrom betrieben wird.

Dieses Applet zeigt ebenfalls an, wie viel Akkustrom übrig ist.

Warnung bei geringem Akkustrom

Wenn die Akkuladung den "Akku Niedrig" Status erreicht, sorgt der Akku noch für etwa 10 \~ 15 Minuten für Strom.

Sie hören alle 5 Sekunden einen Piepton, der Sie auf den "Akku Niedrig" Status hinweist. Wenn die Akkuladung den Status "Akku Schr Niedrig" erreicht, beschleunigt sich der Piepton.

Der Akku lässt sich dann noch für etwa 1 \~ 2 Minuten benutzen. Speichern Sie sofort Ihre Daten oder schließen das Netzteil an, da Ihre Daten ansonsten verloren gehen könnten.

Ton	Bedeutung
Kontinuierliches Piepen alle 5 Sekunden	Akku Niedrig: Zeigt an, dass 10 bis 15 Minuten Akkustrom verbleiben.
Beschleunigtes Piepen	Akku Sehr Niedrig: Zeigt an, dass 1 bis 2 Minuten Akkustrom verbleiben. Speichern Sie Ihre Arbeit und schalten das Notebook aus oder schließen das Netzteil an.

Wenn nur noch eine Minute Akkustrom verbleibt, geht das Notebook in den Suspend-Modus über und schaltet sich aus. Schließen Sie das Netzteil an und fahren mit dem Speichern Ihrer Arbeit fort.

Kleiner Akku für Echtzeituhr

Es gibt einen kleinen eingebauten Akku, der das System bei ausgeschaltetem Notebook zur Aufrechterhaltung bestimmter Systeminformationen mit Strom versorgt.

Wenn das Notebook über einen langen Zeitraum an keine Stromquelle angeschlossen wird, erschöpft sich dieser kleine Akku und die Systeminformationen gehen verloren.

Es besteht Explosionsgefahr, wenn der Akku nicht ordnungsgemäß ersetzt wird. Ersetzen Sie den Akku nur durch einen Akku gleichen oder äquivalenten Typs, der vom Hersteller empfohlen wird. Entsorgen Sie Akkus entsprechend den Anweisungen des Herstellers. Entfernen Sie den Akku auf keinen Fall bei eingeschaltetem Notebook, da hierdurch Daten verloren gehen könnten.

Batterieechung

Der Zweck für dieses Verfahren ist um ein langes Gebrauchsleben Ihres Systembatteriepacks zu besorgen.

1. Schalten Sie den Computer ein, wenn der Wortlaut erscheint. Drücken Sie [Del] oder [Delete] Taste bis das System in den BIOS Setup Bildschirm eintritt. Nun können Sie die notwendigen Änderungen durchführen.

2. Drücken Sie → Taste bis es "Exit" Bildschirm erzielt. Drücken Sie dann ↓ Taste und wählen Sie "Battery Calibration". Drücken Sie [Enter] Taste und entfernen Sie AC-Stecker, dann drücken Sie [Y] Taste bis Sie das dauernde Warnsignal der Batterie hören. Das System wird völlig entladen und abstellen.

3. Schließen Sie AC-Stecker ein und lassen Sie die Batterie wieder aufladen. "Battery Charge LED" befindet sich auf der linken Seite des Notebuchs. Wenn es aufleuchtet, zeigt es das System im Aufladungszustand.

4. Wenn LED für Batterieladung ausgeschaltet, ist das System völlig audgeladen.
5. Wiederholen Sie Reihenfolgen von 1 bis 4 um das Verfahren zu beenden.
6. Batterie is nun völlig kalibriert.

Neustarten des Systems

Nach der Installation einer Software-Anwendung, werden Sie u. U. angewiesen, das System neu zu starten, um das geänderte Betriebsumfeld zu laden. Zum Neustarten oder "Rebooten" des Systems drücken Sie die Tastenkombination [Strg] + [Alt] + [Löschen]. Dies wird auch als "Warmstart" bezeichnet. Diese Tastenkombination fungiert als „Warmstartschalter“ der Software, wenn sich der Computer wegen Hardware- oder Softwareprobleme aufhängt.

Wenn Sie mit dieser Tastenkombination das Notebook nicht neu starten können, benutzen Sie den Netzschalter. Wenn der Computer aus irgendeinem Grund „abgestürzt“ ist, können das Notebook mit diesem Schalter ausschalten.

Einstellen der Helligkeit

Wenn Sie die Helligkeit des LCD-Bildschirms einstellen wollen, halten Sie die [Fn]-Taste unten links auf der Tastatur gedrückt und drücken die [F7]-Taste zur Verringerung der Helligkeit oder die [F8]-Taste zur Erhöhung der Helligkeit.

Kapitel 5

Desktop-Betrieb

Ihr Notebook ist ein effizienter und mobiler Computer. Darüber hinaus ist er schnell und leistungsstark genug, um als Desktop-System eingesetzt zu werden.

In diesem Kapitel erfahren Sie mehr über typische Desktop-PC-Funktionen Ihres Notebooks.

Audio

Das Multimedia-Soundsystem

Durch die integrierten Audiofunktionen des Notebooks können Sie eine große Zahl von Lehr- und Unterhaltungs-Multimediasoftware verwenden.

Das Notebook ist mit zwei internen Stercolautsprechern, einem Mikrofon und Eingangs-Audio-Ports zum Anschluss externer Audiogeräte ausgerüstet.

An die Mikrofonbuchse können Sie ein externes Mikrofon anschließen. Externe Lautsprecher oder Kopfhörer können an die Audio-Ausgangsbuchse des Notebooks angeschlossen werden.

Externe Audiogeräte können an die Line-In-Buchse angeschlossen werden. Alle Audiofunktionen lassen sich mit Software-Programmen steuern. Das Multimedia-Soundsystem des Notebooks besitzt folgende Eigenschaften:

• Kompatibel mit Windows-Soundsystem
  • Vollduplex-Betrieb
• Dynamisches Filtern reduziert Störgeräusche und Verzerrungsrate
  • 16-Bit-digitalisierte Audiowiedergabe
  • Interne Lautsprecher
• Digitalisierte Audio-Aufnahme über das eingebaute Mikrofon des Notebooks oder eine externe Quelle.

Lautstärkenregelung

Das Notebook verfügt über Hotkeys zur Lautstärkenregelung: Drücken Sie die Hotkey Tastenkombination [Fn] + [F3] , um die Lautstärke zu verringern und auf [Fn] + [F4] (oder die beiden linken Schnellzugriffstasten), um sie zu erhöhen.

Audio-Software

Ihr Notebook verfügt über ein integriertes Soundsystem, das Ihnen durch die hochqualitativen internen Lautsprecher oder über die SystemPorts durch externe Lautsprecher tollen Sound bietet.

Wiedergabe einer Audio-CD

Der Windows Media Player ist die einfachste Anwendung zum Abspielen Ihrer CDs.

Aufnahmen

Mit dem Mikrofon Ihres Notebooks können Sie Sound über die Mikrofonbuchse auf der Rückseite aufnehmen und als Sound-Dateien abspeichern. Schauen Sie für weitere Informationen zum Aufnehmen von Sound in die Hilfefunktion und den Support Center von Windows.

Wiedergabe von Sound-Dateien

Ihr Notebook kann Audiodateien wiedergeben, die im MIDI-, WAVE- oder MP3-Dateiformat abgespeichert wurden. Schauen Sie für weitere Informationen über die Funktionen des Media Players in die Hilfefunktion und den Support Center von Windows.

Externe Lautsprecher und Mikrofone

Das Soundsystem bietet über externe Lautsprecher tolle Soundwiedergabe und kann über ein externes Mikrofon oder eine externe Audioquelle eingegebenen Sound empfangen und verarbeiten.

Anschluss von Peripheriegeräten

Zum Erweitern der Kapazitäten Ihres Computers können Sie eine Vielzahl von externen Geräten anschließen, z.B. eine Maus, ein Modem oder einen Drucker an.

Es gibt verschiedene Internet-Anschlussmöglichkeiten. Die Wahl des Anschlusses hängt vom Arbeitsumfeld des Benutzers und den Systemspezifikationen ab.

• Internetanschluss mit einem Modem und einer Fernsprechleitung
• Internetanschluss mit verkabeltem LAN
• Internetanschluss mit kabellosem LAN

Internetanschluss mit einem Modem

• Schließen Sie eine Fernsprechleitung an die Modembuchse Ihres Computers. Eine digitale Telefonleitung ist dazu nicht geeignet.
• Beantragen Sie Internetservice bei einem Internet-Service-Provider (ISP), um das Modem zum Internetanschluss und E-Mailservice nutzen zu können.

ANMERKUNG

Besorgen Sie sich weitere Informationen zum Netzwerkschlüssel bei Ihrem ISP-Anbieter und folgen Sie bei der Installation den Hinweisen des "ISP Installation Guide" [ISP-Installationsanleitung].

Internetanschluss mit verkabeltem LAN

Bei einem Internetanschluss in einem verkabelten LAN-Umfeld handelt es sich normalerweise um das Firmen-LAN oder ein Breitbandmodem.

• Schließen Sie das Netzwerkkabel (LAN) an den LAN-Anschluss des Systems.
• Wählen Sie "My Network Places" [„Netzwerkumgebung“] und klicken Sie auf "View Network Connection" [„Netzwerk-Verbindung anzeigen“] im Fenster "Control Panel" [„Systemsteuerung“].

- Klicken Sie mit der Maus im Fenster "Network Tasks" [„Netzwerkaufgaben“] auf "Local Area Connection" [„LAN-Verbindung“].

- Wählen Sie im erscheinenden Balkenmenü "Properties" [„Eigenschaften“].

- Wählen Sie im "This connection uses the following items" [,Diese Verbindung verwendet folgende Komponenten"] Feld "Internet Protocol (TCP/IP)" [,Internet Protokoll (TCP/IP)"] und klicken Sie auf "Properties" [,Eigenschaften"].

• Geben Sie die IP- und DNS-Serveradressen des Systems im Register General [Allgemein] des "Internet Protocol (TCP/IP) Properties" [,Internet Protokoll (TCP/IP) Eigenschaften"] Fensters an. Falls DHCP benutzt wird, klicken Sie auf "Obtain an IP address automatically"[,IP-Adresse automatisch beziehen"] und "Obtain DNS server address automatically" [,DNS-Serveradresse automatisch beziehen"] im Register Allgemein.
• Nachdem alle Informationen korrekt im Fenster "Internet Protocol (TCP/IP) Properties" [,Internet Protokoll (TCP/IP) Eigenschaften"]n eingegeben sind, klicken Sie auf „OK“, um den Vorgang abzuschließen.

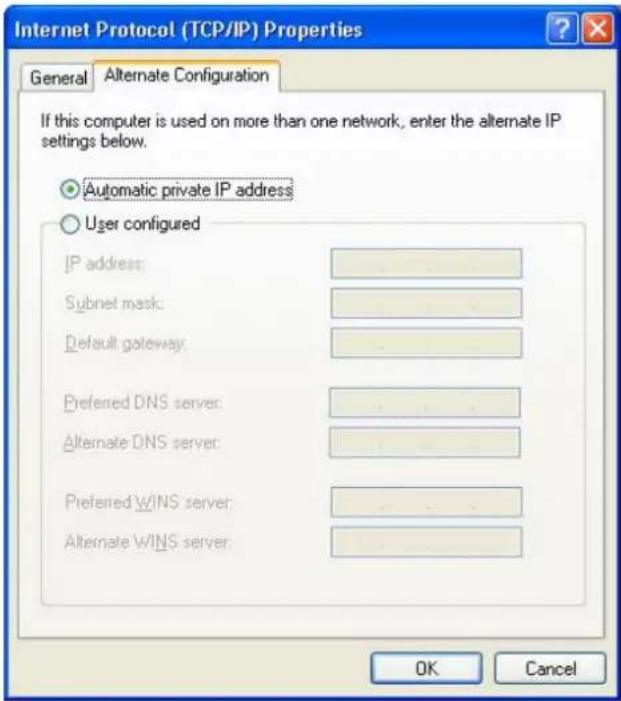

Internetanschluss mit DHCP und Statischer IP

Bei der Nutzung mehrerer Netzwerke mit verschiedener Adressierungen (DHCP und statistischer IP) können alternative Einstellungen genutzt werden, die ein simultanes Konfigurieren von DHCP und statischer IP gestatten, und so die Nutzung beider Netzwerke ohne Neucinstellung ermöglicht.

• Folgen Sie den Hinweisen 1 bis 7 zur Nutzung eines verkabelten LAN-Anschlusses.
• Klicken Sie im Register "Alternate Configuration" [„Alternative Konfiguration“] auf "User configured" [„Benutzerkonfiguriert“] und geben Sie die geeigneten Werte ein.

- Sind alle Angaben gemacht, klicken Sie auf „OK“.

Internetanschluss mit kabellosem LAN (Microsoft's Service Pack 2)

Das BIOS (Basic Input und Output System) Setup-Programm ist ein menügestützes Dienstprogramm, das es Ihnen ermöglicht die Systemeinstellungen zu verändern, Ihr System an installierte Hardware anzupassen sowie die Systemleistung zu optimieren. Beim erneuten Einschalten des Notebooks wird das System mit den im CMOS gespeicherten Werten konfiguriert. In benutzerfreundlichen Menüs können Sie u.a. folgende Parameter einstellen:

• Festplatten und Peripheriegeräte
• Bootup-Laufwerksreihenfolge
- Passwort-Schutz

Die im BIOS-Setup vorgenommenen Einstellungen beeinflussen direkt die Leistung des Notebooks.

Navigation im BIOS -Setup

Es wurde auf eine möglichst einfache Bedienbarkeit des Setup-Programms geachtet. Wenn Sie versehentlich eine Änderung vorgenommen haben und die ursprüngliche Einstellung vergessen haben, können Sie mit Hilfe eines Hotkeys den vorherigen Wert wiederherstellen.

Zugriff auf das BIOS -Setup-Programm

Sie gelangen in das BIOS-Setup-Programm, indem Sie unmittelbar nachdem das Notebook den POST. beendet hat, die ENTF-Taste drücken.

Kontextabhängige Hilfe (Item Specific Help)

Auf der rechten Seite des Setup-Bildschirms befindet sich ein mit "Item Specific Help" betitelter Bereich. Hier werden Tastenkürzel und Informationen speziell zum von Ihnen bearbeiteten Gegenstand aufgelistet.

Menüleiste

Am oberen Bildschirmrand befindet sich eine Menüleiste mit folgenden Einträgen:

Main - In diesem Menü können Sie die grundlegenden Systemfunktionen konfigurieren.

Advanced - Hier können Sie erweiterte Funktionen Ihres Systems, wie etwa FIR aktivieren und verändern.

Boot - In diesem Menü geben Sie das Standard-Systemgerät an, von dem das Betriebssystem geladen und das Notebook gebootet wird.

Security - In diesem Menü können Sie ein Passwort festlegen. Mit diesem Passwort können Sie den Boot-Vorgang und den Zugang zum BIOS kontrollieren.

Exit - Mit diesem Menü verlassen Sie das aktuelle Menü oder bestimmen, wie Sie das Setup-Programm verlassen wollen.

Sie gelangen zu den einzelnen Menüeinträgen, indem Sie die rechte bzw. linke Pfeiltaste auf Ihrer Tastatur drücken, bis der gewünschte Eintrag markiert ist.

Legende

Am unteren Rand des Setup-Bildschirms finden Sie eine Legende. Die dort aufgeführten Tasten dienen zur Navigation in den verschiedenen Setup-Menüs.

Die nachstehende Tabelle führt die einzelnen Elemente der Legende sowie deren Funktionsweise und mögliche Alternativen auf.

Taste Alternative Funktion
F1		Ruft das allgemeineHilfefenster (“General Help”) auf. Von jeder Stelle des BIOS aus möglich.
Esc	Sprung ins Exit-Menü oder	Rückkehr zum Hauptmenü von einem Untermenü aus.
←		Aktiviert nächsten linksstehenden Menüeintrag
→		Aktiviertnächstenrechtsstehenden Menüeintrag
↑ oder ↓	Pfeiltasten des Ziffernblocks	Bewegt den Cursor zwischen den einzelnen Einträgen hoch und runter.
Tab Eingabe	Setzt den Cursor auf den nächsten verfügbaren Eintrag
Minustaste (-)	Werte für den aktuellenMenüpunkt rückwärts durchblättern
Plustaste (+)	Werte für den aktuellenMenüpunkt vorwärts durchblättern
Pos1	Bild ↑	Setzt Cursor auf obersten Menüeintrag.
Ende	Bild ↓	Setzt Cursor auf untersten Menüeintrag.
F9 Setzt Einträge des aktuellen		Menüs auf die Standardwerte.
F10 Speichern und Beenden.
Eingabe Aktiviert ein Untermenü oder zeigt die möglichen Werte für einen Menüpunkt an.

Untermenüs Aufrufen

Beachten Sie den nach rechts weisenden Pfeil ▶, der am linken Rand bestimmter Menücinträge erscheint. Dieses Symbol zeigt an, dass zu diesem Eintrag ein Untermenü existiert. Ein Untermenü enthält zusätzliche Einstellungen für einen Eintrag.

Um ein Untermenü aufzurufen, setzen Sie nur den Cursor auf den entsprechenden Menüpunkt und drücken Sie dann die [Eingabe]-Taste. Durch Druck auf [Esc] gelangen Sie zurück ins Hauptmenü.

Allgemeine Hilfe (General Help)

Zusätzlich zu der kontextabhängigen Hilfe verfügt das BIOS-Setup-Programm auch über eine allgemeine Hilfe, die aus jedem Menü heraus durch die Taste [F1] aufgerufen werden kann.

Änderungen speichern und Setup-Programm beenden

Im Abschnitt über das Exit-Menü weiter hinten in diesem Kapitel finden Sie alle Informationen zum Speichern von Änderungen und Verlassen des Setup-Programms.

Hauptmenü (Main Menu)

Nach dem Start des Setup-Programms erscheint folgender Bildschirm:

BIOS SETUP UTILITY
Main Advance Security Boot Exit
System Overview
ProcessorType : AMD Turion(tm) 64 Mobile Technology MT-3Speed : 1800MHzSystem MemorySize : 192MBSystem Time [00:18:12]System date [Fri 12/05/2003]Primary IDE Master : [Hard Disk]Secondary IDE Master : [ATAPI CDROM]	Use [ENTER], [IAB]or [SHIFT-TAB] toselect a field.Use [+] or [-] toconfigure system time.↔→ Select Screen↑↓ Select Item+ - Change FieldTab Select FieldF1 General HelpF10 Save and ExitESC Exit
V02.57 ( C) Copyright 1985-2004, American Megatrends, Inc.

Erweiterte Einstellungen (Advanced Menu)

Wenn Sie den Eintrag Advanced Menu in der Menüleiste auswählen, gelangen Sie in ein Menü für erweiterte Einstellungen:

Das ausgereifte Sicherheitssystem des Notebooks gestattet es Ihnen, ein Passwort anzugeben, das unerlaubten Zugriff auf System und Daten sowie auf das BIOS-Setup-Programm verhindert.

Im Boot-Menü kann der Anwender einstellen, in welcher Reihenfolge das Notebook die Geräte beim Booten des Systems anspricht. Sie können auch die Art festlegen, in der das System hochfährt. Um Änderungen vorzunehmen, wählen Sie Boot in der Menüleiste aus. Folgender Bildschirm erscheint:

Sobald Sie alle Einstellungen in den diversen Menüs des Setup-Programms vorgenommen haben, sollten Sie Ihre Änderungen speichern und dann das Programm beenden. Wählen Sie in der Menüleiste Exit aus, um in folgendes Menü zu gelangen:

Automatische Installation

Folgen Sie der schrittweisen Anleitung auf der CD-ROM/ DVD-ROM, um die "AutoRun"-Anwendung auszuführen, indem Sie "Driver Installation" ("Treiber-Installation") auswählen.

VGA-Hilfsprogramme

Nachdem Sie Windows neu gestartet haben, öffnen Sie die "Systemsteuerung" und doppelklicken auf das Symbol "Anzeige". Wählen Sie im Fenster „Eigenschaften von Anzeige“ das Register „Einstellungen“ und klicken zum Aufrufen des Fensters "Multiple Monitor on VIA/S3G UniChrome Pro IGP " auf „Erweitert“.

In diesem Kapitel sehen Sie, wie Sie Probleme entdecken und lösen können, die beim Benutzen des Rechner auftreten können.

Lokalisieren eines Problems

Probleme Ihres Rechners können auf einfache Ursachen wie nicht eingesteckte Kabel oder so schwerwiegende Ursachen wie eine beschädigte Festplatte zurückzuführen sein. Die Informationen in diesem Kapitel helfen Ihnen, kleinere Probleme zu lösen. Wenn Sie alle empfohlenen Lösungsversuche ausprobiert haben und das Problem weiterhin besteht, erstellen Sie eine Liste mit allen gemachten Schritten und kontaktieren Ihren Händler.

Erfolgreiche Problembehebung ist das Ergebnis sorgfältiger Beobachtung, kluger Schlussfolgerung und einem organisierten Versuch, das Problem zu lösen.

Die möglicherweise auftretenden Probleme lassen sich in zwei Kategorien unterteilen: Hardware- und Softwareprobleme. Hardwareprobleme können weiter unterteilt werden in elektronische und mechanische Probleme. Sie können erkennen, dass ein Hardwareproblem besteht, wenn der Bildschirm dunkel ist, der Rechner die Laufwerke nicht lesen kann oder Sie während des Power-On-Selbst-Tests (POST) eine Fehlernachricht erhalten.

Softwarefehler können auf unterschiedlichen Ebenen auftreten. Das ROM BIOS und das Betriebssystem können Ihnen eine Vielzahl von Fehlermitteilungen anzeigen. Darüber hinaus besitzt jedes Softwareprogramm einen eigenen Satz von Fehlermitteilungen. Es ist wichtig, herauszufinden, ob die Fehlermitteilung der Software von der Anwendung oder dem Betriebssystem stammt. Wenn Sie dies herausgefunden haben, können Sie im jeweiligen Benutzerhandbuch nach Lösungen für das Problem suchen.

Überprüfen von Kabeln und Verbindungen

Beginnen Sie mit einer sorgfältigen Überprüfung der äußeren Erscheinung des Rechners. Wenn keine LED-Lichter aufleuchten, gehen Sie sicher, das Ihr Rechner und seine Peripheriegeräte Strom erhalten und die Kommunikation zwischen den Geräten einwandfrei ist.

Gehen Sie beim Überprüfen der Stromkabel und Verbindungen folgendermaßen vor:

1. Wenn Sie Batteriestrom benutzen, schließen Sie das Notebook an eine externe Stromquelle an und gehen sicher, dass die Batterie aufgeladen wird.
2. Wenn Sie das Notebook mit dem Netzteil benutzen, überprüfen Sie die Netzsteckdose und alle Netzschalter, die Ihren Rechner beeinflussen können.

Überprüfen Sie die Netzsteckdose mit einem Gerät, bei dem Sie sicher sind, dass es funktioniert, z. B. eine Lampe oder ein Radio. Evtl. müssen Sie auch die Sicherungen und Schalter im Sicherungskasten überprüfen.
Wenn die Netzsteckdose einen Schalter besitzt, gehen Sie sicher, dass der Schalter eingeschaltet ist.
Wenn die Netzsteckdose einen Dimmer-Schalter besitzt, benutzen Sie eine andere Steckdose.
Wenn Ihr Rechner mit einem Kabel angeschlossen ist, das einen Ein-/Aus-Schalter besitzt, gehen Sie sicher, dass der Schalter eingeschaltet ist.
➢ Schalten Sie den Rechner aus und überprüfen alle Kabelverbindungen. Wenn der Rechner an Peripheriegeräte angeschlossen ist, achten Sie auf lockere oder nicht angeschlossene Kabel. Wenn sich der Rechner zu nah an einer Wand befindet, kann die Kabelverbindung evtl. locker oder das Kabel geknickt sein.

NOTE: Benutzen Sie Kabel nur für die vom Hersteller vorgesehenen Geräte. Benutzen Sie keine ähnlich aussehenden Kabel, da sich das Innere des Kabels unterscheiden könnte.

1. Wenn Sie sichergestellt haben, dass die Stromversorgung problemlos ist und alle Verbindungen fehlerfrei sind, schalten Sie den Rechner wieder ein.

Der Power-On-Selbst-Test

Der Power-On-Selbst-Test (POST) wird jedesmal ausgeführt, wenn Sie das Notebook einschalten oder Neustarten. Der POST überprüft den Speicher, das Mainboard des Systems, die Anzeige, die Tastatur, die Laufwerke und andere installierte Optionen.

Ein paar Sekunden, nachdem Sie Ihren Rechner eingeschaltet haben, erscheint eine Copyright-Mitteilung auf dem Bildschirm. Eine Speichertest-Mitteilung erscheint als nächstes. Während des Tests wächst die Speichergröße an, bis der gesamte installierte Speicher getestet wurde. Normalerweise ist nur der Speichertest auf dem Bildschirm zu sehen.

Während des POST können zwei Arten von Fehlfunktionen entdeckt werden:

- Fehlermitteilungen zeigen an, dass es einen Fehler mit der Hardware, der Software oder dem Basic Input/Output System (BIOS) gibt. Diese kritischen Fehlfunktionen verhindern, dass sich der Rechner betreiben lässt, oder können zu falschen Ergebnissen führen. Ein Beispiel für einen kritischen Fehler ist das Nicht-Funktionieren des Mikroprozessors.

- Mitteilungen, die wichtige Informationen über den Power-On- und den Boot-Vorgang enthalten (z. B. Speicherstatus). Diese nicht kritischen Fehlfunktionen führen zu falschen Ergebnissen, die nicht unbedingt sofort erkannt werden. Ein Beispiel für einen nicht kritischen Fehler ist das Nicht-Funktionieren eines Speicherchips.

- Im allgemeinen stoppt der Rechner und gibt eine Reihe von Pieptönen, wenn der POST einen Systemboard-Fehler (cinen kritschen Fehler) erkennt. Wenn der Fehler in einem anderen Bereich als dem Systemboard erkannt wird (z. B. Anzeige, Tastatur, oder eine Adapter-Karte) erscheint eine Fehlermitteilung auf dem Bildschirm und der Test wird gestoppt. Denken Sie daran, dass der POST nicht alle Bereiche des Rechners testet, sondern nur die, die für das Ausführen von Diagnose-Programmen ausreichen.

- Wenn Ihr System den POST nicht erfolgreich beendet, sondern ein leerer Bildschirm anzeigt wird, eine Reihe von Pieptönen zu hören sind oder ein Fehlercode erscheint, wenden Sie sich an Ihren Händler.

Allgemeine Hardware-Probleme

Hier sehen Sie eine Reihe von Hardware-Problemen und empfohlene Lösungen:

Problem: Der Audio-Treiber lässt sich nicht installieren.

Lösung: Entfernen Sie zuerst das aktuelle Audiogerät aus Ihrem System. Folgen Sie den Anweisungen zur Installation des Audio-Treibers.

Problem: Der Bildschirm bleibt dunkel.

Lösung: Gehen Sie sicher, dass sich der Rechner nicht im Ruhezustand-Modus befindet. Überprüfen Sie die Helligkeitseinstellung für den Bildschirm. Wenn die Einstellung zu niedrig ist, erscheint der Bildschirm dunkel.

Problem: Es wird nicht das korrekte Datum / korrekte Zeit angezeigt.

Lösung: Korrigieren Sie das Datum und die Zeit mit den Befehlen DOS DATE und TIME oder den Optionen der Setup Utility. Wenn das Datum und die Zeit nach einer Weile falsch angezeigt werden, ist Ihre CMOS-Batterie evtl. aufgebraucht. Wenden Sie sich an Ihren Händler, um die Batterie auszutauschen.

Problem: Während des Benutzens des Notebooks ertönen unregelmäßige Pieptöne und das System stoppt.

Lösung: Dieses Problem ist für dieses Handbuch zu komplex. Wenden Sie sich an den technischen Support.

Problem: Eine unbekannte Mitteilung wird angezeigt.

Lösung: Rebooten Sie den Rechner und führen das BIOS-System-Setup aus. Bestätigen Sie die Setup-Parameter. Wenn die gleiche Mitteilung nach dem Booten wieder gezeigt wird, wenden Sie sich an den technischen Support für Hilfe.

Problem: Das System kann nicht auf das CD-ROM-Laufwerk zugreifen.

Lösung: Gehen Sie sicher, dass die CD korrekt in das Laufwerk eingelegt wurde. Gehen Sie sicher, dass Sie ein geeignetes Programm für diese Art von CD benutzen. Z. B. kann das System eine Daten-CD nicht mit einem Audio-Programm lesen.

Problem: Der Drucker lässt sich nicht ausführen.

Lösung: Überprüfen Sie, ob die Kabel des Druckers angeschlossen sind. Gehen Sie sicher, dass der Drucker eingeschaltet und online ist.

Problem: Die Maus lässt sich nicht benutzen.

• Überprüfen Sie die Kabelverbindung.
• Benutzen Sie die Maus mit einer anderen Anwendung und sehen, ob es ein Kompatibilitätsproblem mit der Software gibt.
• Benutzen Sie die Maus mit einem anderen Rechner, um zu sehen, ob sie funktioniert. Wenn sie mit einem anderen System nicht funktioniert, ist sie evtl. beschädigt.

Kontaktieren Ihres Händlers

Wenn das Problem weiterhin besteht, nachdem Sie die oben aufgeführten Schritte ausgeführt haben, sollten Sie Ihren Händler kontaktieren. Ihr Händler kann dann entscheiden, ob der Rechner zur Reparatur gebracht werden muss. Bevor Sie Ihren Händler kontaktieren, bereiten Sie die folgenden Informationen vor:

• Wie ist Ihr Rechner konfiguriert? Ihr Händler muss wissen, welche Peripheriegeräte Sie verwenden.
• Welche Mitteilungen erscheinen wann auf dem Bildschirm?
• Welche Software benutzen Sie beim Auftreten des Problems?
• Was haben Sie versucht um das Problem zu lösen?

Erweiterung Ihres Systems

Den Speicher erweitern (1)

In den folgenden Abschnitten und Illustrationen finden Sie Infos zur Erweiterung des Systemspeichers.

1. Schalten Sie den Rechner aus und entfernen Sie das Netzteil und externe Geräte.

2. Drehen Sie das Notebook auf die Rückseite und suchen Sie das Fach für zusätzliche Speichermodule.

3. Entfernen Sie die Schrauben, die das Fach sichern, und legen Sie sie an einen sicheren Ort.

4. Entfernen Sie nun vorsichtig die Abdeckung, indem Sie sie zunächst hochklappen und dann herausnehmen.

5. Falls Sie ein vorhandenes Modul durch ein größeres austauschen, ziehen Sie vorsichtig an den beiden seitlichen Haltern, damit das Modul gelöst wird. Kippen Sie die Speicherkarte leicht nach oben und ziehen Sie sie vorsichtig aus dem Slot. Bewahren Sie die alte

Karte in dem antistatischen Beutel auf, in dem Sie das neue Modul erhalten haben.

1. Zum Einbau der neuen Speicherkarte halten Sie die Seite mit den goldfarbenen Anschlüssen an den Slot. Um die richtige Ausrichtung der Karte zu vereinfachen, bestehen die Anschlüsse aus zwei verschieden langen Abschnitten. Sie können die Karte nur auf eine Weise installieren.

2. Schieben Sie die Karte in den Slot. Die goldfarbenen Anschlüsse der Karte sollten nicht mehr sichtbar sein, wenn die Karte ganz eingeschoben wurde.

3. Drücken Sie die Karte leicht nach unten, bis Sie das Einrasten der Sicherheitslaschen hören.

4. Wenn das Modul richtig sitzt, können Sie das Fach wieder schließen.

5. Setzen Sie die Schrauben wieder ein und ziehen Sie sie fest.

Den Speicher erweitern (2)

Die leicht austauschbare Festplatte

Die Festplatte Ihres Computers lässt sich leicht zu Erweiterungszwecken austauschen. Sie sollten eine Sicherheitskopie der Festplatte erstellen, bevor Sie versuchen, sie durch eine andere zu ersetzen.

WARNUNG

Vergewissern Sie sich, dass vor dem Einbau der neuen Festplatte alle Systemdaten gesichert wurden.

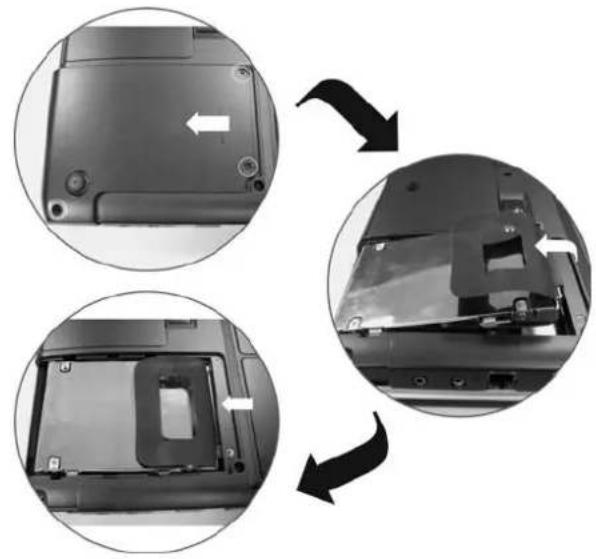

Austausch der Festplatte

1. Schalten Sie den Rechner komplett aus. Drehen Sie ihn so auf die Rückseite, dass die Vorderkante zu Ihnen zeigt.
2. Entfernen Sie die drei Schrauben, die das Festplattenfach sichern, und bewahren Sie sie sorgfältig auf.
3. Entfernen Sie die Abdeckung des Festplattenfaches.
4. Das Laufwerk ist mit 4 Schrauben an einem speziellen Träger befestig, der es sicher mit dem Notebook verbindet. Entfernen Sie die Schrauben und bewahren Sie sie sicher auf.
5. Schieben Sie die Festplatte vorsichtig wie in der Abbildung gezeigt in Pfeilrichtung, um den Anschluss der Festplatte zu lösen.
6. Halten Sie die Festplatte vorsichtig am Griff fest und heben Sie sie an, um sie aus dem Fach zu entfernen.
7. Zum Einbau der neuen Festplatte müssen Sie die Laschen der Festplattenhalterungen passend zu den Anschlüssen im Einschubfach ausrichten. Drücken Sie die Halterung sanft nach unten, bis sie einrastet. Wenden Sie keine Gewalt an, da sonst die Anschlusspins an der Festplatte verbogen werden könnten.
8. Setzen Sie die Abdeckung wieder ein und achten Sie darauf, dass die Löcher für die Schrauben übereinander liegen.
9. Sichern Sie die Abdeckung mit den drei Schrauben.

Aufrüsten der CPU

Die folgenden Schritte und Illustrationen zeigen Ihnen, wie Sie den Austausch der CPU vornehmen können.

1. Schalten Sie das Notebook aus und ziehen Sie Netzteil und andere Peripheriegeräte ab. Lösen Sie mit dem Zeigefinger die Scharnierabdeckung des LCD-Displays von der Rückseite Ihres Notebooks.
2. Bringen Sie das LCD-Display in einen 90-Grad-Winkel und entfernen Sie vorsichtig die Scharnierabdeckung.

1. Entfernen Sie den an der Tastatur befestigten Bildschirm, damit Sie den auf der CPU befestigten Lüfter entfernen können.

1. Entfernen Sie alle Schrauben, die den Kühlkörper befestigen.

2. Bevor Sie die Schrauben entfernen, sollten Sie bei der Entfernung des Kühlkörpers einige Dinge beachten.

1. Lockern Sie vor der Entfernung des Kühlkörpers sorgfältig die Schraube.
2. Nachdem Sie eine Schraube gelöst haben, sollte die nächste Schraube die Sie lösen, die auf der benachbarten Seite sein, wie in der Abbildung gezeigt.

WARNUNG

Vergewissern Sie sich, dass Sie alle Schrauben gelöst haben, bevor Sie sie vollständig entfernen, um den Kühlkörper zu entnehmen. Im anderen Fall kann beträchtlicher Schaden am Kühlkörper entstehen.

1. Jetzt können Sie alle Schrauben vollständig in der Reihenfolge entfernen, in der Sie sie zunächst gelockert haben.

Spezifikation

Spezifikation

Prozessor	Mobile AMD SempronTM-Prozessor 2600+/2800+/3000+/3100+ (32 Bit K8, 25W Serie, 128/256 KB L2 Cache on die, bis zu HT 1600MHz)Mobile AMD AthlonTM 64-Prozessor 2700+/2800+/3000+ (35W Serie, 512KB L2 Cache on die, bis zu HT 1600MHz)Mit AMD PowerNow!TM-Technologie754-Pin OuPGA-Gehäuse
Betriebssystem	Microsoft® Windows® XP Professional EditionMicrosoft® Windows® XP Home Edition
Core Logic	VIA K8N800+VT8235
Arbeitsspeicher	2 Erweiterungssteckplätze für 200-Pin DDR SO-DIMM SDRAM-Module, erweiterbar auf 2GB SystemspeicherUnterstützt DDR-333-Module
LCD-Display	14,1" XGA/15"XGA (1024 x 768) TFT LCD-Display
Video & Grafik	Integrierter Grafikkontroller: VIA K8N800SMA bis zu 64MB DDR SDRAM
Festplatte	2,5" 9,5mm Höhe, ATA100/66-Unterstützung
Optisches Laufwerk	5,25" 12,7 mm Höhe, CD-ROM, DVD-ROM, Combo-Laufwerk (DVD-ROM + CD-RW), DVD Dual (DVD+/-RW), DVD Multi (DVD-RAM+DVD-RW), DVD Super Multi (DVD-RAM+DVD+/-RW)
Zeigegerät	Synaptics Touchpad mit 4-Wege-Scrolltaste
Anwendungs-Starttaste	WLAN, Internet, Stromversorgung
LED-Status-Anzeige	Stromversorgung,Suspend/Wiederaufnahme, Akku-Ladestatus, Festplattenzugriff, Num-Modus, Feststell-Modus (CapsLock), Rollen-Modus (ScrollLock)
Tastatur	3,0mm Tastenhub, „inverted-T“ Pfeiltasten-Anordnung, 88 Tasten mit Windows-Taste
Audio	AC'97 2.2, SPDIF-AusgangZwei hochwertige eingebaute Stereolautsprecher
Netzteil	Eingang: 100-240V Wechselstrom, 50-60Hz, 1,8A, universellAusgang: 19V Gleichstrom, 3,42A, 65W
Akku	8-Zellen-Lithium-Ion-Akku
Akku-Aufladung	2 Stunden Ladezeit auf 100% Kapazität bei ausgeschaltetem System3 Stunden Ladezeit auf 100% Kapazität bei eingeschaltetem System
BIOS	AMIUnterstützt PnP, Kennwort
Kommunikation	10/100 Base-T LAN onboardEingebautes MDC 56Kbps Fax/Modem802.11b/802.11g MiniPCI WLAN-Karte (optional)
Energieverwaltung	Entspricht ACPI 2.0Unterstützt Stand-by, Suspend-to-Disk, Suspend-to-RAM
Sicherheit	Kensington-Schloss, BIOS-Kennwortschutz
Abmessungen	326,0 (B) x 285,0(T) x 25,3.0(H)mm/32,0 mm (vorne/hinten)
Gewicht	2,6 kg mit 14,1"-Display, 8-Zellen-Akku und installiertem optischem LaufwerkDie Benutzungsdauer des Akkus hängt von Ihrer speziellen Hardware- und Softwarekonfiguration ab.
Anmerkung	Die Spezifikation kann ohne weiteren Hinweis geändert werden.
