Produkttyp	TV-Wandhalterung (flach)
Modell	TechniMount SLIM (Art.-Nr. 2020/2762, 2021/2762)
Marke	TechniSat
Kompatible Bildschirmgrößen	Für Fernseher mit VESA 100x100 bis 400x400 mm
Maximale Tragfähigkeit	40 kg
Wandmontageart	Für Holzständerwände und Massivwände
Abstand zur Wand	Sehr gering (Slim-Design, ca. 2-3 cm)
Beweglichkeit	Fest (keine Schwenk-/Neigefunktion)
Geeignet für	Flache und gewölbte TV-Rückseiten
Material	Stahl, Kunststoffabdeckung
Gewicht der Halterung	ca. 2,5 kg
Stromversorgung	Keine (rein mechanisch)
Installation	Zwei Personen erforderlich
Werkzeuge	Bohrer, Schraubendreher, Wasserwaage
Lieferumfang	Wandplatte, Halteklammern, Schrauben (M4/M5/M6/M8), Vierkantscheiben, Kordeln, Kunststoffabdeckung
Sicherheitshinweise	Wand muss kombinierte Last tragen können; nicht im Außenbereich verwenden; Kleinteile von Kindern fernhalten
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel
Entriegelung	Durch gleichzeitiges Ziehen an beiden Kordeln („Klick“-Verriegelung)
Ersatzteile	Nicht separat erhältlich; bei Beschädigung gesamte Halterung ersetzen
Reparatur	Nicht vorgesehen; bei Defekt komplette Halterung austauschen
Garantie	2 Jahre (gesetzliche Gewährleistung)

Häufig gestellte Fragen - TechniMount SLIM TECHNISAT

Welches maximale Gewicht darf mein Fernseher haben?

Die Halterung ist für Fernseher bis zu einem Gewicht von 40 kg ausgelegt. Überschreiten Sie dieses Limit nicht.

Welche VESA-Normen werden unterstützt?

Die Halterung unterstützt VESA-Standards von 100x100 mm bis 400x400 mm. Überprüfen Sie die Rückseite Ihres Fernsehers.

Kann ich die Halterung an einer Gipskartonwand montieren?

Nein, die Halterung ist nur für Holzständerwände oder Massivwände (Beton, Ziegel) geeignet. Für Gipskarton benötigen Sie spezielle Dübel, die in der Anleitung nicht vorgesehen sind.

Welches Werkzeug wird für die Montage benötigt?

Sie benötigen einen Bohrer (passend zum Wandmaterial), einen Schraubendreher (Kreuzschlitz) und eine Wasserwaage. Arbeiten Sie zu zweit.

Kann ich die Halterung auch im Freien montieren?

Nein, die Halterung ist ausschließlich für den Innenbereich entwickelt. Eine Außenmontage kann zu Rost und Bruch führen.

Wie wird der Fernseher von der Halterung gelöst?

Ziehen Sie gleichzeitig an beiden Kordeln, die an den Halteklammern befestigt sind. Dadurch wird die Verriegelung gelöst und der Fernseher kann abgenommen werden.

Sind die Schrauben im Lieferumfang für jeden Fernseher passend?

Im Lieferumfang sind Schrauben der Größen M4, M5, M6 und M8 enthalten. Wählen Sie die passenden Schrauben gemäß den Gewinden Ihres Fernsehers. Bei Unsicherheit konsultieren Sie die TV-Anleitung.

Muss ich die Halterung nach der Montage nachjustieren?

Nein, die Halterung ist fest montiert und bietet keine Neige- oder Schwenkfunktion. Eine Nachjustierung ist nicht vorgesehen.

Kann ich die Kunststoffabdeckung entfernen?

Die Kunststoffabdeckung dient der Optik und dem Schutz. Sie kann bei Bedarf abgenommen werden, sollte aber aus Sicherheitsgründen montiert bleiben.

Was tun, wenn die Halterung beschädigt ist?

Verwenden Sie die Halterung nicht weiter. Da keine Ersatzteile verfügbar sind, muss die gesamte Halterung ersetzt werden. Wenden Sie sich an den TechniSat-Kundendienst.

BEDIENUNGSANLEITUNG TechniMount SLIM TECHNISAT

Dieses Produkt enthält Kleinteile, die von Kindern verschluckt werden können und somit eine Erstickungsgefahr darstellen. Bewahren Sie diese Teile außerhalb der Reichweite von Kleinkindern auft

- Stellen Sie sicher, dass Sie diese Anleitung vollständig gelesen und verstanden haben bevor Sie mit der Montage beginnen. Falls Sie sich bei einem Punkt der Montage ungeicher sind, kontaktieren Sie bitte einer Fachmagne für professionelle Hilfe.

- Vergewissern Sie sich vor der Anbringung, dass die Wand oder Montagefläche die kombinierte Last von Bildschirm, Wandhalterung und allen Befestigungstellen tragen kann.

- Anderhalls muss die Konstruktion verstärkt werden. - Benutzen Sie für die Montage geeignetes Werkzeug. Für die Montage sind mindestens zwei Personen erforderlich.

Diese Wandhaltung ist für die Installation an Wünden mit einer Holzständersroibe oder Macrisbelangwünden geeignet. Vermögensam Sie sich vor der Anbringung, dass die

Diese Wandanleitung ist für die Installation am Standen mit einem Flutzschulterreite oder Massifizierwahlen geeignet. Vergewissen Sie sich vor der Ändertragung Montagefläche die kombinierte Last von Bildschirm und allen Befestigungsteilen tragen kann. Überschreiten Sie niemals die maximale Belastbarkeit von 40 kg.

Hinweis. Diese Wandhaltenung ist ausschließlich für die Verwendung im Innenbereich entwickelt. Eine Außenmontage kann zu Beschädigung der Halterung und somit zu

Verletzungsgefahr führen. Für Schäden die durch unsachgemäße Montage oder Verwendung entstehen, wird keine Haftung übernommen.

CAUTION

STEP 2b
Befestigung an Holzträgern Wood stud mounting

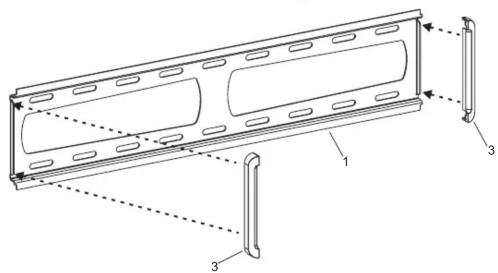

STEP 1 Befestigung der Kunststoffabdeckung an der Wandplatte Attaching plastic cover to wall plate

STEP 3a

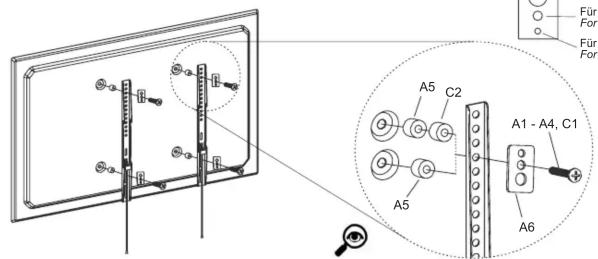

Befestigung der Halteklammern am TV-Gerät mit flacher Rückseite. Attaching brackets to the TV set with flat back.

Vierkantscheibe (A6)

Square washer (A6)

Für M8 Schraube.

For M8 screw.

Für M5/M6 Schraube

For M5/M6 screw.

Für M4 Schraube.

For M4 screw.

STEP 3b

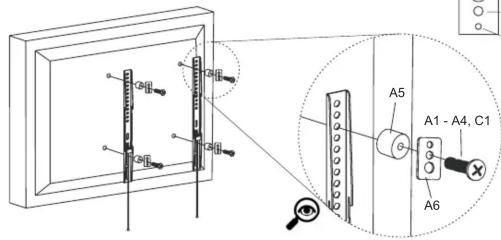

Befestigung der Halteklammern am TV-Gerät mit gewölbter Rückseite. Attaching brackets to the TV set with recessed back.

STEP 4
Aufhängen des TV-Gerätes an der Wandplatte Hang the TV set onto the wall plate

A Haken Sie die Oberseite der Halteklammern (2) auf den oberen Flansch der Wandplatte (1). Hook the top of brackets (2) (into the top flange of wall plate).
B Lassen Sie das TV-Gerät zur war Let's swing the TV unit to the wall

Heften Sie die magnetischen Anhänger an die Halteklammern Stick the magnetic pendants on the brackets.

C Nach aufsetzen der Halteklammern auf die Wandplatte, diese andrücken bis ein "Klick" hörbar ist. Die Halteklammern sind nun mit der Wandplatte verriegelt. After the brackets put on the wall plate press on until a "Click" is heard. The brackets are now locked to the wall plate.

"Klick" "Click"

Ziehen sie gleichzeitig an beiden Kordeln um die Halteklammern von der Wandplatte zu entriegeln.
Pull down two strings together to unlock the brackets from the wall plate.

Entfernen sie niemals die Kordeln von den Halteklammern Never remove the strings from the brackets.

Montageanleitung / Installation manual

TechniSat

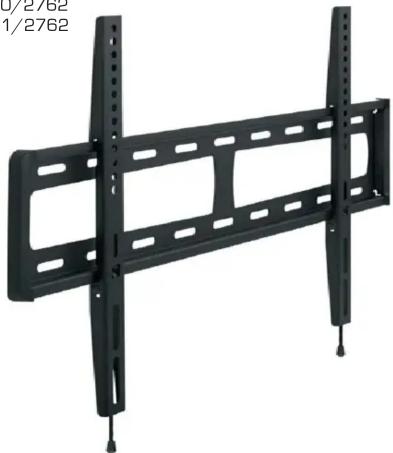

TechniMount“Slim”

TV-Wandhalter

TV wall bracket

Art.-Nr. 2020/2762

2021/2762
