BEDIENUNGSANLEITUNG BBV 2400-R TECHNISAT
1 Produktbeschreibung
Der TV-SAT VERSTÄRKER BBV 2400-R dient zur Verstärkung von SAT-ZF- und terrestrischen TV-Signalen, ist in Splitband-Technologie ausgelegt und besitzt einen Ein- und einen Ausgang. Das terrestrische- und das SAT-ZF-Band verfügen über separate Pegelregler mit fester Schräglagen-Entzerrung.
Der Verstärker verfügt über einen passiven Rückweg und einem DC- und DiSEqC™-Durchlass.
Der Verstärker ist ausschließlich für die Installation in Innenräumen zugelassen.
2 Sicherheitshinweise
• Die Installation des Verstärkers muss gemäß IEC60728-11 und nationalen Sicherheitsstandards erfolgen.
- Der Verstärker wird mit 230 V\~ versorgt. Diese Spannung ist lebensgefährlich.
- Alle Reparaturen müssen von qualifiziertem Personal durchgeführt werden.
• Das Gerät ist Schutzisoliert und entspricht der Schutzklasse II.
- Entfernen Sie niemals die Abdeckung des Netzteilteils, ohne das Gerät vom Stromnetz zu trennen.
- Schließen Sie das Gerät nicht an das Stromnetz an, wenn das Netzanschlusskabel oder der Stecker beschädigt sind.
- Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
- Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzstecker aus der Steckdose.
• Die Netzsteckdose muss leicht zugänglich sein.
- Gerät vor Feuchtigkeit, Flüssigkeiten, Tropf- und Spritzwasser schützen.
- Keine mit Flüssigkeiten gefüllten Gegenstände auf das Gerät stellen.
- Gerät nicht in Feuchträumen betreiben.
- Gerät nur in gemäßigtem, nicht tropischem Klima verwenden.
- Stellen Sie keine brennenden Gegenstände, z. B. brennende Kerzen, auf das Gerät.
- Wenn das Gerät längerer Zeit unter kalten Bedingungen gelagert wurde, bewahren Sie es mindestens 2 Stunden lang in einem warmen Raum auf, bevor Sie es an das Stromnetz anschließen.
- Stecken Sie keine Gegenstände in die Lüftungsöffnungen.
- Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Gegenstände wie Zeitungen, Tischdecken, Gardinen oder ähnliches abgedeckt werden.
- Montieren Sie das Gerät nur an senkrechten Flächen.
- Montieren Sie das Gerät mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.

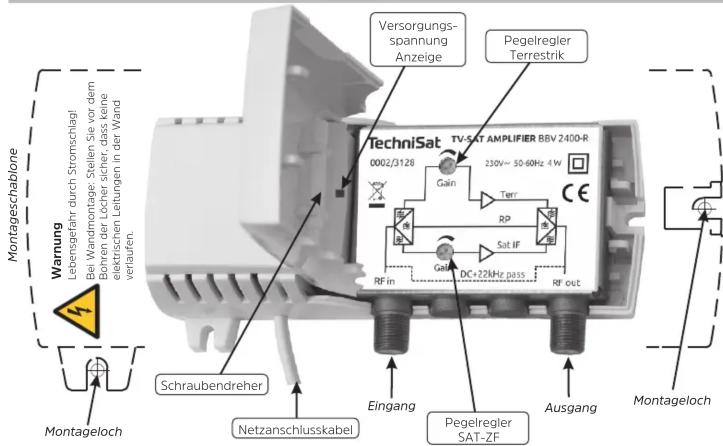

3 Außenansicht und Bedienelemente
4 Installation
Montieren Sie den Verstärker waagerecht an der Montagefläche mit den Anschlüssen nach unten um eine gute Belüftung zu gewährleisten.
Der Verstärker muss mit 2 Flachkopf-Schrauben mit einem Durchmesser von 3,5 bis 4 mm befestigt werden - verwenden. Sie bei Bedarf passende Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.
Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Typenschild entspricht und schließen Sie die den Verstärker an die Stromversorgung an.
5 Technische Daten
| Bezeichnung Einheit Wert | |||
| Model TV-SAT VERSTÄRKER BBV 2400-R | |||
| Artikel-Nr. 0002/3128 | |||
| EAN 4019588231283 | |||
| Vorwertsweg | |||
| Frequenzbereich Sat MHz 950 ... 2,400 | |||
| Terr. | MHz 87 ... | 862 | |
| Verstärkung | Sat. | dB | 18 ... 25 (vorentzerrt) |
| Terr. | dB | 14 ... 18 (vorentzerrt) | |
| Pegeldämpfungssteller | Sat. | dB | 10 |
| Terr. | dB | 15 | |
| Rückflussdämpfung | Sat. | dB | ≥ 10 < 1750 MHz > ≤ 10 |
| Terr. | dB | ≥ 10 | |
| Ausgangspegel | Sat. | dBμV | ≤ 115 (35 dB IMA3, EN50083-3) |
| Terr. | dBμV | ≤ 110 (60 dB IMA3, DIN45004B) | |
| Spannungsdurchlass | DC, 400 mA | ||
| Rückweg | |||
| Frequenzbereich | MHz 5 ... 65 | ||
| Durchgangsdämpfung | dB | 4 | |
| Rückflussdämpfung | dB | > 14 dB | |
| Allgemein | |||
| Versorgungsspannung | 230V ~ / 50 ... 60Hz | ||
| Leistungsaufnahme | W 4 | ||
| Nenntemperaturbereich | °C | -20 ... 50 | |
| Abmessung (B x H x T) | mm 133 x 67 x 39 | ||
6 Entsorgungs-/Recycling-Hinweis
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.
Ihr Gerät trägt das CE-Zeichen und erfüllt alle erforderlichen EU-Normen.
Änderungen und Druckfehler vorbehalten. Stand 11/17
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist ein eingetragenes Warenzeichen der
TechniSat Digital GmbH · TechniPark · Julius-Saxler-Str. 3 · D-54550 Daun
