ATW20 - Subwoofer Axton - Kostenlose Bedienungsanleitung

Produkttyp	Subwoofer
Marke	Axton
Modell	ATW20
Abmessungen (B x H x T)	300 mm x 350 mm x 320 mm
Gewicht	7,5 kg
Nennleistung	100 Watt RMS
Frequenzgang	30 Hz - 200 Hz
Impedanz	8 Ohm
Effizienz	90 dB
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme Betrieb	120 W
Leistungsaufnahme Standby	< 0,5 W
Gehäusematerial	MDF mit Vinylfolie
Netzteil	Eingebaut
Eingänge	1x Cinch (LFE), 1x Hochpegel (Lautsprecherklemmen)
Ausgänge	Keine
Lautsprecherchassis	200 mm (8 Zoll) Tieftöner
Fernbedienung	Nein
Auto-Power-Funktion	Ja
Phase	0°/180° umschaltbar
Crossover-Frequenz	50 Hz - 150 Hz regelbar
Schutzschaltung	Überhitzungs- und Kurzschlussschutz
Reinigung	Mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Nicht in der Nähe von Wasser oder Feuchtigkeit verwenden; Gerät nicht öffnen
Ersatzteile	Über den Kundendienst erhältlich
Reparierbarkeit	Reparatur durch Fachpersonal empfohlen

Häufig gestellte Fragen - ATW20 Axton

Wie schließe ich den Axton ATW20 Subwoofer an?

Verbinden Sie den Subwoofer über das mitgelieferte Cinch-Kabel mit dem LFE-Ausgang Ihres Receivers oder nutzen Sie die Hochpegeleingänge, falls Ihr Verstärker keinen Subwoofer-Ausgang hat.

Warum schaltet sich der Subwoofer automatisch aus?

Der ATW20 verfügt über eine Auto-Power-Funktion. Wenn längere Zeit kein Signal anliegt, schaltet er in den Standby-Modus. Ein erneutes Signal aktiviert ihn automatisch.

Welche Einstellung für die Crossover-Frequenz ist optimal?

Stellen Sie die Crossover-Frequenz auf etwa 80 Hz ein, wenn Ihre Hauptlautsprecher eine gute Basswiedergabe haben. Bei kleineren Lautsprechern kann eine höhere Frequenz (z.B. 100-120 Hz) besser sein.

Kann ich den Subwoofer in einer Ecke aufstellen?

Ja, eine Aufstellung in der Ecke verstärkt den Bass, kann aber zu dröhnenden Frequenzen führen. Experimentieren Sie mit dem Platz, um den optimalen Klang zu finden.

Was bedeutet die Phasenschaltung 0°/180°?

Mit der Phasenschaltung passen Sie die Schallausbreitung des Subwoofers an die Hauptlautsprecher an. Wählen Sie die Einstellung, bei der der Bass am kräftigsten und klarsten klingt.

Wie reinige ich den Subwoofer?

Wischen Sie das Gehäuse mit einem trockenen, weichen Tuch ab. Verwenden Sie keine Scheuermittel oder Flüssigkeiten, da diese die Oberfläche beschädigen könnten.

Der Subwoofer gibt keinen Ton von sich. Was tun?

Überprüfen Sie die Stromversorgung, die Verbindungskabel und ob das Gerät eingeschaltet ist. Stellen Sie sicher, dass die Lautstärke am Subwoofer und am Receiver nicht zu niedrig eingestellt ist.

Kann ich den ATW20 mit einem PC verwenden?

Ja, sofern Ihr PC oder Ihre Soundkarte über einen Subwoofer-Ausgang (Cinch oder 3,5 mm Klinke auf Cinch) verfügt. Andernfalls können Sie einen Adapter verwenden.

Wie hoch ist der Stromverbrauch im Standby?

Der Stromverbrauch im Standby beträgt weniger als 0,5 Watt, was sehr energiesparend ist.

Gibt es eine Garantie auf den Axton ATW20?

Ja, Axton gewährt in der Regel eine Garantie von 2 Jahren ab Kaufdatum. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG ATW20 Axton

AXTON ATW16 ATW20 • TESTBERICHT CAR&HIFI 3/2020

Günstige und gut klingende Woofer

Klein und günstig

ATW16 und ATW20 heißen die beiden neuen Subwooferchassis aus dem Hause Axton. Wir machen den Test.

Die beiden ATWs teilen sich eine gemeinsame Antriebskonstruktion. Diese ist mit 38-mm-Doppelschwingspule und dickem Ferrit großzügig ausgefallen.

Axton ATW16 & ATW20

16er- und 20er-Subwoofer liegen schwer im Trend. Je kleiner ein Subwoofer ist, umso besser eignet er sich zur unauffälligen Installation. Und die ist gerade schwer gefragt. Jetzt kommen auch von Axton zwei Miniwoofer zu den Fachhändlern, und Axton wäre nicht Axton, wenn die beiden nicht sehr bezahlbar wären. Zu haben sind sie für 70 und 80 Euro pro Stück, und dafür bekommt man durchaus ordentlich gemachte Wooferchen. Beide bauen auf einem Blechkorb auf, der schwarz pulverbeschichtet ist, dazu ausreichend stabil ausfällt und sogar Hinterlüftungsöffnungen unter der Zentrierung aufweist. Die Membranen fallen schön stabil aus, dafür sorgt ein Verbundwerkstoff aus Papier und Glasfasermatten. Eine relativ breite Sicke unterscheidet den 16er von einem Tiefmitteltöner, außerdem fallen bei den ATWs die dicken Antriebe auf.

Der Antrieb

fällt bei beiden gleich aus, wir haben es mit einer 38-Millimeter-Doppel-schwingspule zu tun, die von einem großzügigen 120-Millimeter-Ferritring gespeist wird. Die Spulen bestehen erwartungsgemäß aus Kupfer-Runddraht und sind 11,7 Millimeter hoch gewickelt, was bei einer Polplattenstärke von 5 Millimetern einem linearen Hub von 3,35 Millimetern in jede Richtung entspricht. Polkernbohrungen gibt es natürlich auch, sodass die beiden Axtons sehr gut belüftet sind.

Messungen und Sound

Wie immer bei Einzelchassis gilt es zuerst, die Thiele-Small-Parameter zu ermitteln. Heraus kommt, dass Axton beim Antrieb nicht gegeizt hat. Beide ATWs haben Güten im niedrigen 0,3er-Bereich, die die Woofer für den Einsatz in Bassreflexgehäusen prädestinieren. Der Hersteller stellt zwar auch kleine geschlossene Gehäuse in Aussicht, doch von diesen ist nicht allzu viel Bass zu erwarten. Besonders der ATW20 punktet mit einer recht niedrigen Freiluftresonanz

AXTON ATW16 ATW20 • TESTBERICHT CAR&HIFI 3/2020

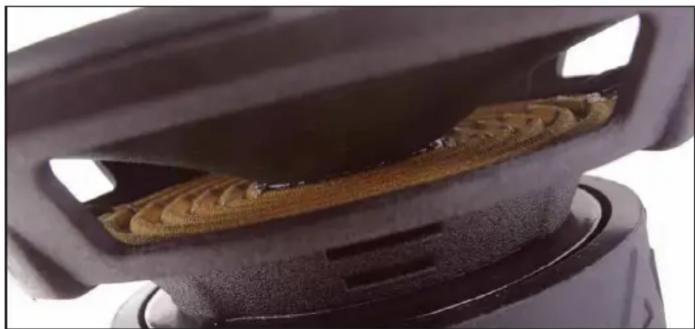

Die Zuleitungslitzen zur Schwingspule sind in die Zentrierspinne eingewebt. Darunter gibt's bei beiden Woofern Hinterlüftungsöffnungen.

von 35 Hz, was auf eine sehr anständige Wiedergabe hoffen lässt. Wir packen ihn in eine knapp 20 Liter fassende Reflexbox mit einer Tuningfrequenz von 45 Hz. Der kleine ATW16 braucht nicht viel weniger Volumen, bei ihm kommen 15 Liter und knapp 50 Hz heraus. Das Resultat vor dem Messmikrofon sind Amplitudengänge, die untenrum zwar nicht auf vollen Pegel kommen, im Auto jedoch sehr schön funktionieren. Der kleine ATW16 legt dann auch richtig klasse los. Seine Spezialität sind trockene, superknackige Kicks, bei denen er zu Hochform aufläuft. Alles, was er im Oberbass abliefert, klingt überaus amtlich. Ganz untenrum geht dem Kleinen irgendwo die Puste aus, aber von einem 16er mit 129 Quadratzentimeter Membranfläche ist nichts anderes zu erwarten. Wer es etwas fülliger mag, greift zum ATW20, wobei auch hier „füllig“ nicht im Sinne von dickem Bass zu verstehen ist. Auch der 20er spielt sauber und trocken, und auch er gibt schnelle Bassläufe mit viel Knack wieder. Bei Pegel und Tiefgang lässt er seinen kleinen Bruder hinter sich, sodass objektiv der ATW20 die bessere Wahl ist. Doch auch mit einem oder mehreren 16ern lassen sich geschickte Einbauten realisieren, bei denen der Sound nicht zu kurz kommt.

Fazit

Axton hat mit ATW16 und ATW20 zwei interessante und vor allem günstige Woofer im Programm, die sich klanglich nichts zuschulden kommen lassen. Dafür gibt es eine klare Empfehlung.

Unterhalb von 70 Hz lässt der Schalldruck beim ATW16 ein wenig nach, der Woofer arbeitet jedoch bis unter 50 Hz

Der ATW20 läuft etwas ausgewogener als sein kleiner Bruder, bei ihm ist bei ca. 45 Hz nach unten hin Schluss

Subwoofer		AxtonATW16	AxtonATW20
VertriebE-MailInternet		ACR, CH-5330 [e-mail]	ACR, CH-5330 [e-mail]
Klang	50 %	1,1 ■■■■	1,1 ■■■■
Tiefgang	12,5 %	1,5 ■■■	1,5 ■■■
Druck	12,5 %	2,0 ■■	1,5 ■■■
Sauberkeit	12,5 %	0,5 ■■■■	1,0 ■■■■
Dynamik	12,5 %	0,5 ■■■■	0,5 ■■■■
Labor	30 %	2,0 ■■	2,0 ■■
Frequenzgang	10 %	1,5 ■■■	1,5 ■■■
Wirkungsgrad	10 %	3,0	3,0
Maximalpegel	10 %	1,5 ■■■	1,5 ■■■
Verarbeitung	20 %	1,5 ■■■	1,5 ■■■

Technische Daten

Korbdurchmesser	16,5 cm	21,2 cm
Einbaudurchmesser	19,1 cm	18,4 cm
Einbautiefe	8,0 cm	8,0 cm
Magnetdurchmesser	12,0 cm	12,0 cm
Gewicht 2,3 kg	2,5 kg
Nennimpedanz	2 x 2 Ohm	2 x 2 Ohm
Gleichstromwiderstand Rdc	3,89 Ohm	3,99 Ohm
Schwingspuleninduktivität Le	1,86 mH	1,85 mH
Schwingspulendurchmesser	38 mm	38 mm
Membranfläche	129 cm2	214 cm2
Resonanzfrequenz fs	48 Hz	35 Hz
mechanische Güte Qms	4,53	6,42
elektrische Güte Qes	0,36	0,32
Gesamtgüte Qts	0,33	0,31
Äquivalentvolumen Vas	6,0 l	24,9 l
Bewegte Masse Mms	43 g	53 g
Rms	2,82 kg/s	1,81 kg/s
Cms	0,26 mm/N	0,39 mm/N
B x l	11,82 Tm	11,97 Tm
Schalldruck 1 W, 1 m	84 dB	85 dB
Leistungsempfehlung	200-600 W	200-600 W
Testgehäuse	BR 15 l	BR 19,5 l
Reflexkanal (d x l)	7 x 21 cm	7 x 21 cm

Bewertung

Preis um 70 Euro um 80 Euro
Klang	50 %	1,1	1,1
Labor	30 %	2,0	2,0
Verarbeitung	20 %	1,5	1,5
Preis/Leistung		sehr gut	sehr gut

Note

Note

1,5

„Günstige und gut klingende Woofer.“
