SFA 2 - Satellitenschüssel Imperial - Kostenlose Bedienungsanleitung

Marke	Imperial
Modell	SFA 2
Produkttyp	Flachantenne (DVB-S2)
Abmessungen (B x H x T)	46,6 x 36,6 x 9,0 cm
Gewicht	4,9 kg
Leistungsaufnahme	< 20 W
Eingangsfrequenz	10,7 – 12,75 GHz
Ausgangsfrequenz	950 – 1950 MHz / 1100 – 2150 MHz
Anzahl LNB-Ausgänge	2
Polarisation	Dual Linear (horizontal & vertikal)
Antennengewinn	34 dBi @ 12,7 GHz
Mini-EIRP	47 dBW
Betriebstemperatur	-25 °C bis +65 °C
Schutzklasse	IPX6
Empfangsleistung	HDTV / SD / UHD (DVB-S2)
Orbitalposition	Einzelposition (z. B. Astra 19,2° Oder Hotbird 13°)
Teilnehmerversorgung	Bis zu 2 Teilnehmer

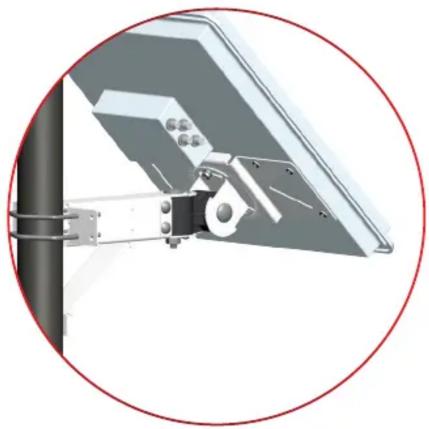

Montageoptionen	Mast-, Wand- und Fensterhalterung, Standfuß
Lieferumfang	Antenne, Masthalterung, Wandhalterung, Fensterhalterung, Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
Reinigung	Außenflächen mit feuchtem Tuch reinigen; keine aggressiven Reiniger
Sicherheitshinweise	Nur für Außenmontage geeignet; Montage an stabiler Unterlage; Netzteil nur im Innenbereich
Ersatzteile/Reparatur	Ersatzteile über Telestar-Digital GmbH; Reparatur nur durch Fachpersonal

Häufig gestellte Fragen - SFA 2 Imperial

Wie installiere ich die Imperial SFA 2 Satellitenschüssel?

Die Montage erfolgt mit der mitgelieferten Mast-, Wand- oder Fensterhalterung. Befestigen Sie die Halterung stabil, richten Sie die Antenne auf die gewünschte Orbitalposition (z.B. Astra 19.2°) aus und schließen Sie die Koaxialkabel an die LNB-Ausgänge an. Detaillierte Schritte finden Sie in der Installationsanleitung.

Welche Satellitenpositionen kann ich mit der SFA 2 empfangen?

Die Antenne ist für den Empfang einer einzelnen Orbitalposition ausgelegt, wie z.B. Astra 19,2° Ost oder Hotbird 13° Ost. Sie unterstützt DVB-S2 in SD, HD und UHD.

Wie viele Teilnehmer kann die SFA 2 versorgen?

Die SFA 2 verfügt über zwei LNB-Ausgänge und kann bis zu zwei Teilnehmer unabhängig mit Satellitensignalen versorgen.

Kann ich die Antenne auch auf einem Balkon montieren?

Ja, dank der kompakten Bauform und der mitgelieferten Fenster- und Standfußhalterung eignet sich die SFA 2 ideal für die unauffällige Montage auf Balkonen oder an Mietobjekten.

Welche Kabel werden für den Anschluss benötigt?

Verwenden Sie handelsübliche Koaxialkabel mit F-Steckern für den Anschluss der LNB-Ausgänge an Ihre Receiver. Die maximale Kabellänge sollte 20 m nicht überschreiten.

Ist die Antenne wetterfest?

Ja, die Antenne ist nach IPX6 geschützt und hält starkem Regen und Spritzwasser stand. Der Betriebstemperaturbereich liegt zwischen -25 °C und +65 °C.

Wie reinige ich die Satellitenschüssel?

Reinigen Sie die Oberfläche regelmäßig mit einem weichen, feuchten Tuch. Vermeiden Sie aggressive Reinigungsmittel oder Scheuerschwämme, um die Beschichtung nicht zu beschädigen.

Wo finde ich Ersatzteile oder lasse ich Reparaturen durchführen?

Ersatzteile und Reparaturen werden über die Telestar-Digital GmbH angeboten. Wenden Sie sich an den Kundendienst unter der Telefonnummer +49 (0) 26 76 / 9 52 00 oder per E-Mail an [e-mail].

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: die Imperial SFA 2 Antenne, Masthalterung mit Schelle, Wandhalterung, Fensterhalterung, Standfuß, Montagewerkzeug, Schraubensatz und die Installationsanleitung.

Kann ich die Antenne auch selbst installieren?

Ja, die Installation ist mit dem mitgelieferten Werkzeug und der Anleitung einfach durchführbar. Beachten Sie jedoch die Sicherheitshinweise: Montieren Sie die Antenne nur an stabilen Untergründen und nutzen Sie das Netzteil nur im Innenbereich.

BEDIENUNGSANLEITUNG SFA 2 Imperial

Die IMPERIAL DVB-S2 Flachantennenserie SFA ist dank extrem kompakter Bauform und guten Empfangswerten die ideale Antenne zur unauffälligen Installation an Balkonen oder Mietobjekten.

Je nach Variante eignet sich die Antenne zur Versorgung eines (SFA1) zwei (SFA2) oder bis zu vier Teilnehmer (SFA4) mit DBV-S2 Signalen in bester HDTV Qualität einer Orbitalposition (z.B. Astra 19.2° oder Hotbird-Eutelsat 13°). Durch das umfangreiche Zubehör (Mast-, Fenster- und Wandhalter sowie Montagewerkzeug) ist eine schnelle und einfache Montage an unterschiedlichen Orten mit unterschiedlichen Installationen möglich.

Highlights

• DVB-S in SD, HD oder UHD für einen, zwei oder vier Teilnehmer
• Extrem kompakte und unauffällige Bauform
  • Gute Leistungs- und Pegelwerte
• Unterschiedlich Installationsmöglichkeitendank umfangreichem Zubehör
• Einfache Installation und Inbetriebnahme

Eingangsfrequenz 10.7 ~ 12.75 GHz
Ausgangsfrequenzen 950 ~ 1950 MHz / 1100 ~ 2150 MHz
LNB Ausgänge 1, 2 oder 4
Polarisation Dual Linear Polar - vertical & horizontal
Gewinn 34dBi @ 12.7 GHz
Mini EIRP	47 dBW
Leistungsaufnahme	< 20W
Betriebstemperatur	-25°C ~ +65°C
Schutzklasse	IPX6
Maße (cm)	46,6 x 36,6 x 9,0
Gewicht	4,9kg

TELESTAR-DIGITAL GmbH

Am Weiher 14

D-56766 Ulmen/GERMANY

Telefon +49 - (0) 26 76 / 9 52 00

Telefax +49 - (0) 26 76 / 9 52 01 00

E-mail [e-mail]

Lieferumfang

IMPERIAL SFA 1, 2 oder 4, Masthalterung mit Befestigungsschelle, Wandhalterung, Fensterhalterung,

Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
