Produkttyp	DVB-S2 Flachantennen-Satellitenempfänger
Marke	Imperial
Modell	SFA 4
Kategorie	Satellitenempfänger
Anzahl der Teilnehmer	Bis zu 4
Eingangsfrequenz	10,7 – 12,75 GHz
Ausgangsfrequenzen	950 – 1950 MHz / 1100 – 2150 MHz
LNB-Ausgänge	4
Polarisation	Dual Linear (vertikal & horizontal)
Gewinn	34 dBi @ 12,7 GHz
Leistungsaufnahme	< 20 W
Betriebstemperatur	-25 °C bis +65 °C
Schutzklasse	IPX6
Abmessungen (B x H x T)	46,6 x 36,6 x 9,0 cm
Gewicht	4,9 kg
Lieferumfang	Antenne, Masthalterung, Wandhalterung, Fensterhalterung, Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
Montagemöglichkeiten	Mast, Wand, Fenster, Standfuß
Besonderheiten	Extrem kompakte Bauform, gute Empfangswerte, unauffällige Installation
Reinigung	Außenflächen mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Gerät nicht abdecken, vor Feuchtigkeit schützen, nur im angegebenen Temperaturbereich betreiben
Ersatzteile und Reparatur	Nur vom Hersteller autorisierte Teile verwenden; Reparaturen durch Fachpersonal

Häufig gestellte Fragen - SFA 4 Imperial

Wie schließe ich den SFA 4 an meinen Fernseher an?

Verbinden Sie einen der LNB-Ausgänge (4 verfügbar) mit einem Koaxialkabel mit dem Satelliteneingang Ihres Fernsehers oder Receivers. Stellen Sie sicher, dass der Fernseher einen integrierten DVB-S2-Tuner hat, sonst benötigen Sie einen externen Receiver.

Kann ich den SFA 4 mit mehreren Fernsehern gleichzeitig nutzen?

Ja, der SFA 4 hat 4 LNB-Ausgänge und kann bis zu vier separate Teilnehmer unabhängig voneinander versorgen. Jeder Ausgang liefert das volle Signal einer Orbitalposition (z.B. Astra 19,2°).

Welche Satellitenpositionen werden unterstützt?

Der Empfänger ist für eine Orbitalposition ausgelegt, z.B. Astra 19,2° Ost oder Hotbird/Eutelsat 13° Ost. Er unterstützt DVB-S/S2 in SD, HD und UHD.

Wie montiere ich die Antenne am Balkon?

Nutzen Sie die mitgelieferte Wandhalterung oder Masthalterung. Befestigen Sie die Halterung fest an einer stabilen Stelle mit den beiliegenden Schrauben. Richten Sie die Antenne mithilfe der Installationsanleitung auf den gewünschten Satelliten aus.

Ist die Antenne wetterfest?

Ja, die Antenne hat die Schutzklasse IPX6 und ist gegen starke Wasserstrahlen geschützt. Sie ist für den Außeneinsatz geeignet, sollte aber nicht dauerhaft untergetaucht werden.

Benötige ich einen externen Receiver?

Wenn Ihr Fernseher einen integrierten DVB-S2-Tuner hat, können Sie das Koaxialkabel direkt anschließen. Andernfalls benötigen Sie einen externen Satellitenreceiver, der an den Fernseher angeschlossen wird.

Wie richte ich die Antenne optimal aus?

Verwenden Sie einen Satelliten-Finder oder das Menü Ihres Receivers zur Signalstärkeanzeige. Richten Sie die Antenne langsam in Azimut und Elevation aus, bis das Signal maximal ist. Die genauen Winkel finden Sie in der Installationsanleitung.

Was tun bei schlechtem Empfang?

Überprüfen Sie die Ausrichtung der Antenne, die Kabelverbindungen und ob Hindernisse wie Bäume oder Gebäude die Sichtlinie blockieren. Stellen Sie sicher, dass der LNB korrekt angeschlossen ist und kein Korrosionsschaden vorliegt.

Kann ich die Antenne auch im Wohnmobil nutzen?

Ja, dank der kompakten Bauform und des mitgelieferten Standfußes ist die Antenne für den mobilen Einsatz geeignet. Montieren Sie sie auf einem stabilen Untergrund und richten Sie sie bei jedem Standort neu aus.

Gibt es eine Garantie?

Die gesetzliche Gewährleistung gilt. Zusätzlich bietet Imperial möglicherweise eine Herstellergarantie. Bewahren Sie den Kaufbeleg auf und wenden Sie sich bei Defekten an den Kundendienst.

BEDIENUNGSANLEITUNG SFA 4 Imperial

Die IMPERIAL DVB-S2 Flachantennenserie SFA ist dank extrem kompakter Bauform und guten Empfangswerten die ideale Antenne zur unauffälligen Installation an Balkonen oder Mietobjekten.

Je nach Variante eignet sich die Antenne zur Versorgung eines (SFA1) zwei (SFA2) oder bis zu vier Teilnehmer (SFA4) mit DBV-S2 Signalen in bester HDTV Qualität einer Orbitalposition (z.B. Astra 19.2° oder Hotbird-Eutelsat 13°). Durch das umfangreiche Zubehör (Mast-, Fenster- und Wandhalter sowie Montagewerkzeug) ist eine schnelle und einfache Montage an unterschiedlichen Orten mit unterschiedlichen Installationen möglich.

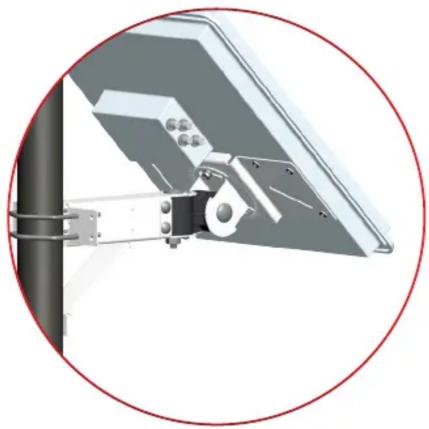

Highlights

· DVB-S in SD, HD oder UHD für einen, zwei oder vier Teilnehmer
- Extrem kompakte und unauffällige Bauform
• Gute Leistungs- und Pegelwerte
- Unterschiedlich Installationsmöglichkeitendank umfangreichem Zubehör
- Einfache Installation und Inbetriebnahme

Eingangsfrequenz 10.7 ~ 12.75 GHz
Ausgangsfrequenzen 950 ~ 1950 MHz / 1100 ~ 2150 MHz
LNB Ausgänge 1, 2 oder 4
Polarisation Dual Linear Polar - vertical & horizontal
Gewinn 34dBi @ 12.7 GHz
Mini EIRP	47 dBW
Leistungsaufnahme	< 20W
Betriebstemperatur	-25°C ~ +65°C
Schutzklasse	IPX6
Maße (cm)	46,6 x 36,6 x 9,0
Gewicht	4,9kg

TELESTAR-DIGITAL GmbH

Am Weiher 14

D-56766 Ulmen/GERMANY

Telefon +49 - (0) 26 76 / 9 52 00

Telefax +49 - (0) 26 76 / 9 52 01 00

E-mail [e-mail]

Lieferumfang

IMPERIAL SFA 1, 2 oder 4, Masthalterung mit Befestigungsschelle, Wandhalterung, Fensterhalterung,

Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
