Produkttyp	DVB-S2 Flachantenne
Modell	SFA 1
Marke	Imperial
Hersteller	TELESTAR-DIGITAL GmbH
Anzahl Teilnehmer	1
Eingangsfrequenz	10,7 – 12,75 GHz
Ausgangsfrequenz	950 – 1950 MHz / 1100 – 2150 MHz
LNB-Ausgänge	1
Polarisation	Dual Linear (vertikal & horizontal)
Antennengewinn	34 dBi @ 12,7 GHz
Mini EIRP	47 dBW
Leistungsaufnahme	< 20 W
Betriebstemperatur	-25 °C bis +65 °C
Schutzklasse	IPX6
Abmessungen (B x H x T)	46,6 x 36,6 x 9,0 cm
Gewicht	4,9 kg
Lieferumfang	Antenne, Masthalterung, Wandhalterung, Fensterhalterung, Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
Montagemöglichkeiten	Mast, Wand, Fenster, Standfuß
Besonderheiten	extrem kompakte Bauform, unauffällige Installation, gute Empfangswerte, geeignet für Balkone und Mietobjekte

Häufig gestellte Fragen - SFA 1 Imperial

Wie installiere ich die Imperial SFA 1 Antenne?

Die Montage erfolgt mit der mitgelieferten Masthalterung, Wandhalterung, Fensterhalterung oder Standfuß. Das Montagewerkzeug und die Installationsanleitung sind im Lieferumfang enthalten.

Welche Satelliten kann ich mit der SFA 1 empfangen?

Die Antenne eignet sich für den Empfang von DVB-S2 Signalen einer Orbitalposition wie Astra 19,2° Ost oder Hotbird 13° Ost.

Ist die Antenne wetterfest?

Ja, die Schutzklasse IPX6 gewährleistet Schutz gegen starkes Strahlwasser, daher ist die Antenne für den Außeneinsatz geeignet.

Wie viel Strom verbraucht die Antenne?

Die Leistungsaufnahme beträgt weniger als 20 W.

Kann die Antenne an einer Wand montiert werden?

Ja, eine Wandhalterung ist im Lieferumfang enthalten, sodass eine einfache Montage an der Wand möglich ist.

Welche Kabel werden benötigt?

Es werden handelsübliche Koaxialkabel mit F-Steckern verwendet. Das Kabel ist nicht im Lieferumfang enthalten.

Wie viele Teilnehmer können versorgt werden?

Das Modell SFA 1 versorgt genau einen Teilnehmer mit DVB-S2 Signalen in HDTV Qualität.

Was ist der Lieferumfang?

Im Lieferumfang enthalten sind: Antenne, Masthalterung, Wandhalterung, Fensterhalterung, Standfuß, Montagewerkzeug, Schraubensatz und Installationsanleitung.

Wie groß ist die Antenne?

Die Abmessungen betragen 46,6 x 36,6 x 9,0 cm (B x H x T) und das Gewicht liegt bei 4,9 kg.

Gibt es eine Garantie?

Die Garantie beträgt in der Regel 2 Jahre. Bitte prüfen Sie die Garantiebedingungen auf der Verpackung oder kontaktieren Sie den Hersteller Telestar Digital GmbH.

BEDIENUNGSANLEITUNG SFA 1 Imperial

Die IMPERIAL DVB-S2 Flachantennenserie SFA ist dank extrem kompakter Bauform und guten Empfangswerten die ideale Antenne zur unauffälligen Installation an Balkonen oder Mietobjekten.

Je nach Variante eignet sich die Antenne zur Versorgung eines (SFA1) zwei (SFA2) oder bis zu vier Teilnehmer (SFA4) mit DBV-S2 Signalen in bester HDTV Qualität einer Orbitalposition (z.B. Astra 19.2° oder Hotbird-Eutelsat 13°). Durch das umfangreiche Zubehör (Mast-, Fenster- und Wandhalter sowie Montagewerkzeug) ist eine schnelle und einfache Montage an unterschiedlichen Orten mit unterschiedlichen Installationen möglich.

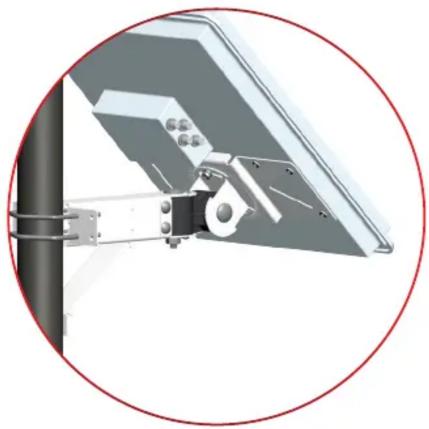

Highlights

· DVB-S in SD, HD oder UHD für einen, zwei oder vier Teilnehmer
- Extrem kompakte und unauffällige Bauform
• Gute Leistungs- und Pegelwerte
- Unterschiedlich Installationsmöglichkeitendank umfangreichem Zubehör
- Einfache Installation und Inbetriebnahme

Eingangsfrequenz 10.7 ~ 12.75 GHz
Ausgangsfrequenzen 950 ~ 1950 MHz / 1100 ~ 2150 MHz
LNB Ausgänge 1, 2 oder 4
Polarisation Dual Linear Polar - vertical & horizontal
Gewinn 34dBi @ 12.7 GHz
Mini EIRP	47 dBW
Leistungsaufnahme	< 20W
Betriebstemperatur	-25°C ~ +65°C
Schutzklasse	IPX6
Maße (cm)	46,6 x 36,6 x 9,0
Gewicht	4,9kg

TELESTAR-DIGITAL GmbH

Am Weiher 14

D-56766 Ulmen/GERMANY

Telefon +49 - (0) 26 76 / 9 52 00

Telefax +49 - (0) 26 76 / 9 52 01 00

E-mail [e-mail]

Lieferumfang

IMPERIAL SFA 1, 2 oder 4, Masthalterung mit Befestigungsschelle, Wandhalterung, Fensterhalterung,

Standfuß, Montagewerkzeug, Schraubensatz, Installationsanleitung
