ZOP061 - Kühlschrank Zoppas - Kostenlose Bedienungsanleitung

Marke	Zoppas
Modell	ZOP061
Gerätetyp	Kühlschrank (Standgerät, einbaufähig)
Nischenmaße (H x T x B)	880 mm x 550 mm x 560 mm
Energieversorgung	220-240 V / 50 Hz (gemäß Typschild)
Temperaturregelung	Stufenlos von 1 (warm) bis 6 (kalt), Aus-Stellung (0)
Abtauung	Manuell durch Knopfdruck am Thermostat
Innenbeleuchtung	Glühlampe (austauschbar)
Anzahl Ablagen	Mehrere höhenverstellbare Glasablagen
Türablagen	Höhenverstellbar
Gemüsefach	Vorhanden
Butterfach	Vorhanden
Eiswürfelbereitung	Eiswürfelschale im Kühlfach
Flaschenhalter	Vorhanden
Türanschlag	Wechselbar (links/rechts)
Einbau	Integrierter Einbau möglich
Reinigung	Innen mit lauwarmem Wasser und Neutralreiniger
Sicherheit	Netzstecker ziehen vor Reinigung; keine Metallgegenstände verwenden
Kundendienst	Nur autorisierte Stellen (ELPRO)
Umweltnormen	Kein ozonschädigendes Gas; Recyclingfähig

Häufig gestellte Fragen - ZOP061 Zoppas

Wie stelle ich die Temperatur ein?

Drehen Sie den Thermostatknopf auf eine höhere Zahl für kälter, auf eine niedrigere für wärmer. Die mittlere Einstellung ist meist optimal.

Wie taut man den Kühlschrank ab?

Drücken Sie den Knopf in der Mitte des Thermostatreglers. Das Gerät schaltet sich nach dem Abtauen automatisch wieder ein. Entfernen Sie das Tauwasser aus der Auffangschale.

Was tun, wenn das Gerät nicht kühlt?

Überprüfen Sie die Temperatureinstellung, ob die Tür richtig schließt, ob die Lüftung frei ist, und ob der Netzstecker eingesteckt ist.

Wie kann ich die Türanschlagseite wechseln?

Entfernen Sie die Scharnierstifte auf der gewünschten Seite und setzen Sie sie auf der anderen Seite ein. Die Anleitung enthält Details.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Verwenden Sie lauwarmes Wasser und ein neutrales Reinigungsmittel. Keine Scheuermittel oder Metallgegenstände verwenden.

Wie wechsle ich die Innenbeleuchtung?

Lösen Sie die Schraube der Lampenabdeckung, drücken Sie den beweglichen Teil ab und ersetzen Sie die Glühbirne durch eine gleicher Leistung.

Welche Lebensmittel lagere ich wo?

Rohes Fleisch im unteren Bereich, Gemüse im Gemüsefach, Milch in der Tür, Butter und Käse abgedeckt.

Wie kann ich Eiswürfel herstellen?

Füllen Sie die Eiswürfelschale mit Wasser und stellen Sie sie in das dafür vorgesehene Fach.

Was ist bei längerem Stillstand zu beachten?

Stecker ziehen, Lebensmittel entfernen, Gerät reinigen, Türen offen lassen.

Wo finde ich die Modell- und Seriennummer?

Auf dem Typschild an der linken Innenseite des Geräts.

BEDIENUNGSANLEITUNG ZOP061 Zoppas

Warnungen und wichtige Hinweise 3

Hinweise zur

Verpackungsentsorgung 4

Für den Benutzer

Gerätebeschreibung 4

Gebrauch 5

Reinigung der Innenteile 5

Inbetriebnahme 5

Temperaturregelung 5

Hinweise zum richtigen Kühlen und

Lebensmitteln und Getränken 5

Höhenverstellbare Abstellregale 6

Höhenverstellung der Innentürablagen 6

Eiswürfelbereitung 6

Abtauen 6

Wartung 7

Regelmäßige Reinigung 7

Stillstandszeiten 7

Innenbeleuchtung 7

Kundendienst und Ersatzteile 8

Elektrischer Anschluß 9

Türanschlagwechsel 9

Montageanleitung für den integrierten Einbau 9

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden Warnungen informiert werden kann. Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Dieses Gerät wurde hergestellt, um von Erwachsenen benutzt zu werden. Es ist unbedingt darauf zu achten, daß Kinder es nicht anfassen oder es als Spielzeug verwenden.
• Es ist gefährlich, die Eigenschaften dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren Reinigung des Gerätes sowie beim Auswechseln der Glühlampe (bei damit ausgestatteten Geräten) das Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort essen, es könnte Kälte-Brandwunden verursachen.
• Dieses Gerät ist schwer. Beim Versetzen bitte darauf achten!

Störungen- Kundendienst

• Sollte die Installation des Gerätes eine Änderung der elektrischen Hausinstallation verlangen, so darf diese nur von Elektro-Fachkräften durchgeführt werden.
  ■ Eventuelle Reparaturen dürfen nur von einem ELPRO-Kundendienst oder sonstigen autorisierten Stellen durchgefahrt werden. Es ist wichtig, daß nur Original-Ersatzteile verwendet werden. Tritt eine Störung oder ein Defekt ein, versuchen Sie nicht, das Gerät selbst zu reparieren. Elektrogeräte dürfen nur von Elektro-Fachkräften repariert werden, da durch unsachgemäße Reparaturen erhebliche Folgeschäden entstehen können. Wenden Sie sich bitte an die nächste ELPRO-Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der Installation nicht auf dem Netzkabel steht. Wichtig: Beschädigte Versorgungskabel müssen durch ein Spezialkabel bzw. einen Spezialsatz ersetzt werden, die beim Hersteller oder den Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist, werden der Verflüssiger und der Kompressor heiß. Es ist darauf zu achten, daß die Luft um das Gerät frei zirkulieren kann, damit die Wärme abgeführt werden kann. Eine ungenügende Luftzirkulation kann einen unregelmäßigen Betrieb bzw.

Schäden am Gerät verursachen. Achten Sie auf die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse, Verflüssiger und zugehörige Rohre), sollen nicht frei zugänglich sein. Wo es auch immer möglich ist, soll das Gerät mit der Rückseite gegen eine Wand gestellt werden.
• Während des Transports kann es vorkommen, daß das im Motorkompressor enthaltene Öl in den Kältekreislauf abläuft. Man sollte mindestens 2 Std. warten, bevor das Gerät in Betrieb genommen wird, damit das Öl in den Kompressor zurückströmen kann.

Gebrauch

■ Die Haushaltskühl- und Gefriergeräte sind nur zur Einlagerung bzw. zum Einfrieren von Nahrungsmitteln bestimmt. Ein aufgetautes Produkt darf nicht wieder eingefroren werden. Für das Aufbewahren bzw. das Einfrieren der Lebensmittel sind die Anweisungen des Herstellers zu befolgen. In allen Kühl- und Gefriergeräten bedecken sich im Laule der Zeit alle kälteführenden Teile mit einer Reif bzw. Eisschicht. Diese Schicht wird je nach Modell automatisch oder mit der Hand abgetaut. Die Reifschicht niemals mit Metallgegenständen abkratzen, das Gerät könnte beschädigt werden. Dazu nur den mitgelieferten Plastikschaber verwenden. Zum Lösen der festgefrorenen Eisschalen keine scharfkantigen oder spitzen Gegenstände benutzen.

- Es sollten keine kohlensäurehaltigen Getränke in das Gefrier- bzw. Frosterfach eingestellt werden, sie könnten platzen

Umweltnormen

- Dieses Gerät enthält im Kühlkreislauf und in der Isolierung kein ozonschädigendes Gas. Das Gerät darf nicht mit dem Hausmüll oder Sperrmüll entsorgt werden. Eine eschädigung des Kältemittelkreislaufs, insbesondere des Wärmetauschers auf der Rückseite des Gerätes, muß verhindert werden. Auskunft über Abholtermine oder Sammelplätze gibt die örtliche Gemeindeverwaltung an.

■ Die in diesem Gerät verwendeten und mit dem Symbol 📍 kennzeichneten Materialien, sind recyclingfähig.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro-Großgeräte sind mit Ausnahme von Holzwerkstoffen recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen sollten in die entsprechenden Sammelbehälter gegeben werden.
• Kunststoffverpackungsteile sollten ebenfalls in die dafür vorgesehenen Sammelbehälter gegeben werden. Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben. Als Packhilfsmittel sind bei uns nur recyclingfähige Kunststoffe zugelassen, z.B.:

PE

PP

PS

In den Beispielen steht

PE für Polyäthylen ** 02 = PE - HD; 04 = PE- LD

PP für Polypropylen

PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist ein Großteil der Materialien dieses Gerätes gekennzeichnet, um ihre Identifizierung zu ermöglichen.

PS

SAN

ABS

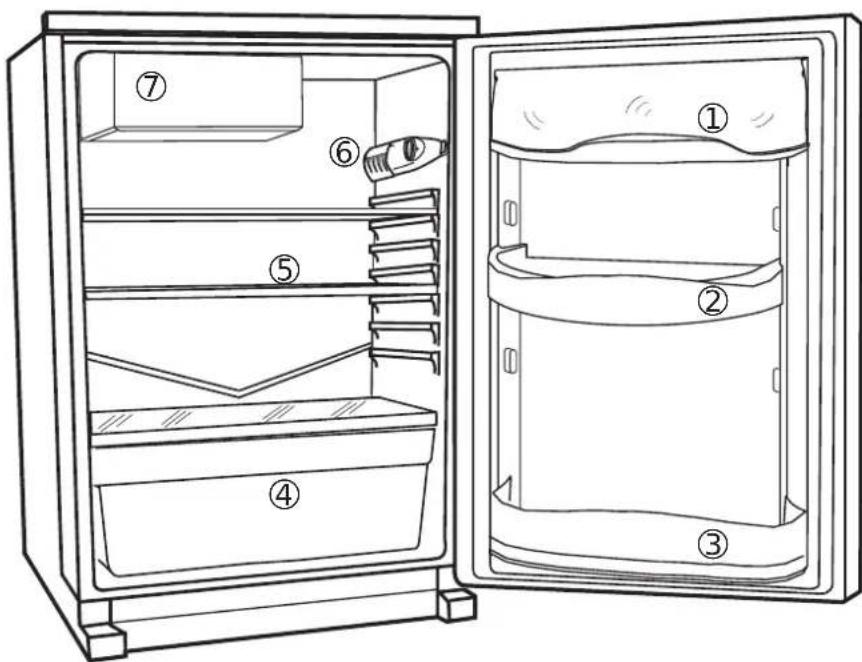

i GERÄTEBESCHREIBUNG

① Butterfach
② Absteller
③ Flaschenhalter
④ Gemüsefach
⑤ Ablagen
⑥ Thermostat
⑦ Eiswürfelbereitungsfach

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen «Neugeruch» am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel verwende, die das Gerät beschädigen könnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen und überprüfen, ob sich die Innenbeleuchtung bei Aufund Zuschließen der Tür ein- und ausschaltet. Gerätetür öffnen und den oben rechts auf Stellung «O» (Stillstand) befindlichen Thermostatknopf im Uhrzeigersinn drehen. Somit ist das Gerät eingeschaltet.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann erhöht werden (wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen oder verringert (kälter) durch das Drehen auf höhere Zahlen.

Die richtige Einstellung erhält man, unter Berücksichtigung folgender, die Innentemperatur beeinflussender Faktoren:

• Raumtemperatur
• Häufigkeit des Türöffnens
• Menge der eingelagerten Lebensmittel,
• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die geeigneteste.

Den Stillstand des Gerätes erhält man durch Drehen des Thermostatknopfes auf das Symbol «O».

Hinweise zum richtigen Kühlen und Lebensmitteln und Getränken

Um die besten Leistungen des Kühlschrankes zu erreichen, beachten Sie bitte folgendes:

• keine warmen Speisen oder dampfenden Flüssigkeiten in den Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel müssen abgedeckt oder eingewickelt werden.
• Die Lebensmittel müssen so eingelagert werden, daß die Kälte um sie frei zirkulieren kann.

Nachstehend einige praktische Ratschläge:

rohes Fleisch (Rind-, Schweine-, Schaffleisch und Geflügel) wird in Nylonsäcken verpackt und in der hiefür vorgesehenen Lade oder auf dem Abstellrost direkt unter dem Verdampfer gelagert.

In dieser Lage kann das Fleisch längstens 1-2 Tage aufbewahrt werden.

Gekochte Nahrungsmittel, kalte Platten, usw. zugedeckt aufbewahren. Sie können auf jeden beliebigen Rost gelegt werden.

Obst und Gemüse: nach vorherigem Säubern und Waschen in der Gemüseschale (in den Gemüseschalen) aufbewahren.

Butter und Käse: in speziellen Behältern aufbewahren oder in Alu- bzw. Plastikfolie einpacken, um den Kontakt mit der Luft zu vermeiden.

Milch in Flaschen: gut verschlossen auf die Konsole der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und Knoblauch nicht verpackt sind, sollen sie nicht in den Kühlschrank gegeben werden.

Höhenverstellbare Abstellregale

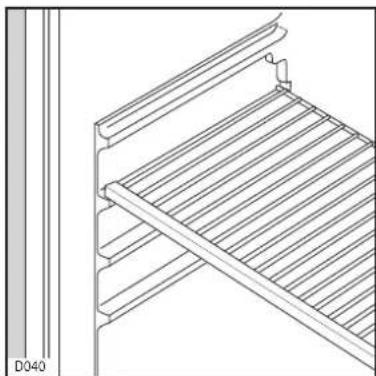

Der Abstand zwischen den verschiedenen Abstellregalen kann je nach Wunsch geändert werden. Dazu die Regale herausnehmen und auf das gewünschte Niveau einsetzen.

Höhenverstellung der Innentürablagen

Zur Einlagerung von Lebensmittel-Packungen verschiedener Größe, sind die mittlere Abstellregale der Innentür höhenverstellbar.

Hierzu wie folgt vorgehen: das Abstellregal stufenweise in Pfeilrichtung drücken bis es frei wird; dann in der gewünschten Höhe wieder anbringen.

Der Kühlschrank ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Diese Schalen werden nach dem Auffüllen mit Wasser in das Fach gestellt.

Bitte zur Abnahme der Eiswürfelschale keine Metallgegenstände benutzen.

Abtauen

Während des Betriebs lagert sich auf dem Verdampfer im Laufe der Zeit eine Reifschicht ab. Diese Reifschicht, die eine isolierende Wirkung hat, behindert die Kälteabgabe des Verdampfers und muß daher entfernt werden. Wenn dies nicht geschieht, verringert sich die Kälteleistung im Kühlraum und der Stromverbrauch steigt an. Das Abtauen wird folgendermaßen vorgenommen:

1. Drücken Sie den Knopf, der sich in der Mitte des Thermostatreglers befindet.
2. Nach dem Abtauen schaltet sich das Gerät selbsttätig wieder ein. Es muß jedoch das Wasser entfernt werden, das sich während des Abtauvorganges in der Auffangschale unterhalb des Verdampfers gesammelt hat.

WARTUNG

Vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose ziehen.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da es beschädigt werden könnte. Den Innenraum mit lauwarmem Wasser und einem neutralen Reinigungsmittel reinigen. Gut nachwaschen und sorgfältig trocknen.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie folgendermaßen vorgehen: den Stecker aus der Steckdose ziehen; alle Lebensmittel herausnehmen; Gerät abtauen, Innenraum und Zubehörteile reinigen; die Türen offen lassen, um im Innen eine gute Luftzirkulation zu gewährleisten und somit Geruchsbildung zu vermeiden.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch folgende Arbeitsschritte zugänglich:

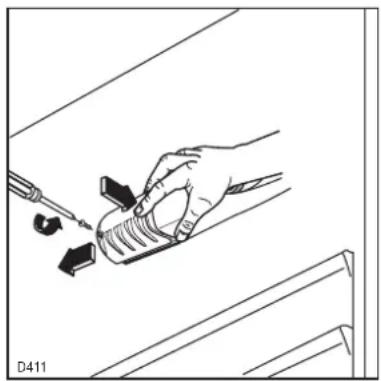

1. Lösen Sie die Befestigungsschraube der Lampenabdeckung.
2. Heben Sie den beweglichen Teil ab, indem Sie wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen der Tür nicht einschalten, ist zu überprüfen, ob die Glühbirne fest eingeschraubt ist; wenn die Störung dennoch bestehen bleibt, die defekte Glühbirne durch eine neue Birne gleicher Leistung ersetzen. Die maximale Leistung ist am Leuchtkörper angegeben.

Falls das Gerät Störungen aufweisen sollte, überprüfen Sie zuerst folgendes:

Störung	Abhilfe
Im Gerät wird es nicht kalt genug	- Ist die Temperatur auf schwach eingestellt?- Wurde zu warmes Gut eingelagert?- Wurde zu viel auf einmal eingelagert?- Sind die Waren richtig eingelagert, damit die abgekühlte Luft ausreichend zirkulieren kann?- Ist die Tür richtig geschlossen?- Wurde die Tür längere Zeit offengelassen oder unnötig oft geöffnet?
Die Kältemaschine läuft ständig	- Ist der Temperaturregler auf stark eingestellt?- Ist die erforderliche Luftzirkulation an der Rückseite des Gerätes gewährleistet?- Sind die Lüftungsschlitze in der Sockelblende frei?
Starke Eis- und Reifbildung	- Wurden nicht ausreichend verpackte Waren eingelagert?- Wurde die Tür offengelassen?- Wurde die Tür häufig geöffnet, oder stand sie für längere Zeit offen?- Ist die Dichtung noch intakt?- Verhindert etwas im Innenraum, daß die Tür richtig schließt?
Das Kühlsystem funktionieren nicht	- Kontrollieren Sie, ob der Temperaturregler zwischen "1" und "6" eingestellt ist.
Die Innenbeleuchtung und das Kühlsystem funktionieren nicht.	Kontrollieren Sie, ob- der Netzstecker richtig eingesteckt ist?- die Sicherung intakt ist und die Netzsteckdose Strom führt? Überprüfen Sie durch Anschließen eines anderen Gerätes an die Steckdose, ob es zu einem Stromausfall gekommen ist. Bei jeglichem Defekt ist ein Elektrofachmann zu verständigen!
Die Kältemaschine macht wiederholt erfolglose Anlaufversuche	- Das Gerät abschalten und nach 20 Minuten erneut einschalten.
Wasser am Kühlraumboden oder auf Abstellflächen.	- Tauwasser-Ablaufloch ist verstopft. Siehe Abschnitt "Abtauen".

Sollten Sie nach o.e. Prüfungen zu keinem Resultat kommen, so wenden Sie sich bitte an unseren nächsten Kundendienst.

Um ein rasches beheben des Schadens zu ermöglichen, ist es beim Anruf an den Kundendienst notwendig, die Modell- und Serienummer anzugeben, die Sie dem Garantieschein oder dem Typschild (- linke Seite - unten) entnehmen können.

TECHNISCHE ANGABE

Die technischen Angaben sind auf dem Typschild genannt, das auf der linken innern Seite der Anlage liegt.

INSTALLATION

Sollte dieses mit Magnetschlössern ausgestattete Gerät ein mit Schnappschlössern ausgerüstes Gerät ersetzen, so raten wir dazu, die Schlösser des alten Gerätes zu zerstören, bevor Sie es entsorgen. Sie verhindern damit, daß spielende Kinder sich selbst einsperren und in Lebensgefahr geraten.

Aufstellung

Das Gerät sollte nicht in der Nähe von Wärmequellen wie Heizkörpern oder Öfen aufgestellt und vor direkter Sonneneinstrahlung geschützt werden.

Die beste Leistung erzielt man erfahrungsgemäß bei Raumtemperaturen von +18°C bis +43°C (Klasse T); +18°C bis +38°C (Klasse ST); +16°C bis +32°C (Klasse N); +10°C bis +32°C (Klasse SN).

Die Geräteklasse ist auf dem Typschild angegeben. Für den Einbau und ev.

Türanschlagwechsel lesen Sie bitte den entsprechenden Paragraph durch.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken, überprüfen Sie bitte, daß die auf dem Typschild des Gerätes angegebene Spannung sowie Frequenz mit dem Anschlußwert des Hauses übereinstimmen.

Eine Abweichung von ±6% von der Nominalspannung ist zulässig.

Für die Anpassung des Gerätes an andere Spannungen muß ein Spartransformator angemessener Leistung vorgeschaltet werden.

Wichtig

Das Gerät muß unbedingt vorschriftsmäßig geerdet werden.

Zu diesem Zweck ist der Stecker des Netzkabels mit dem dafür vorgesehenen Kontakt versehen.

Sollte die Netzleitung im Haus nicht mit einer Erdleitung versehen sein, so muß das Gerät an eine getrennte Erdleitung vorschriftsmäßig und unter Hinzuziehung eines

Fachmanns angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab, falls diese Unfallverhütungsvorschrift nicht beachtet wird.

Dieses Gerät entspricht der EWG-Richtlinie № 87/308 vom 2.6.87 (Deutschland-Ausführung) bzw. der ÖVE-Richtlinie № F 61/84 (Österreich Ausführung) bezüglich Funkentstörung.

Dieses Gerät entspricht der folgende EWG Richtlinie:

• 73/23 EWG vom 19/02/73 (Niederspannung) und folgende Änderungen;
• 89/336 EWG vom 03/05/89 (Elektromagnetische Verträglichkeit) und folgende Änderungen.

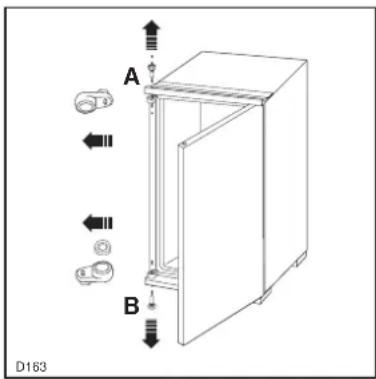

Türanschlagwechsel

Zur Transportsicherung wurde die Gerätetür an beiden Auschlagseiten mit Scharnierstiften befestigt. Je nach Türanschlag, Scharnierstift auf einer Seite oben und unten entfernen.

Montageanleitung für den integrierten Einbau

Nischenmaße

Höhe	880	mm
Tiefe	550	mm
Breite	560	mm

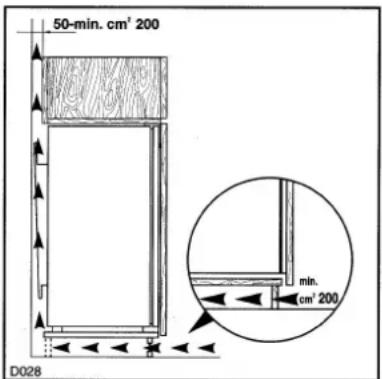

1. Für eine optimale Belüftung des Gerätes müssen die minimalen Lüftungsquerschnitet (Abb.) eingehalten werden.

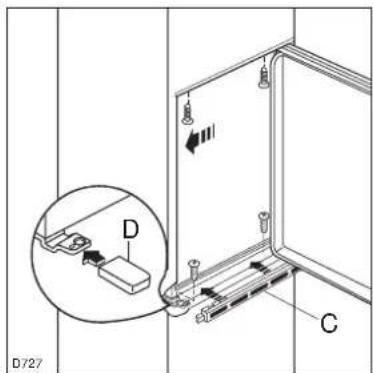

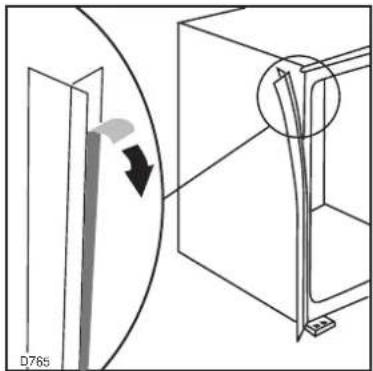

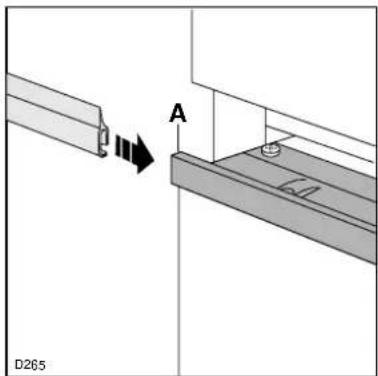

1. Fugenabdeckprofil am Gerät, wie in Abbildung gezeigt ankleben.

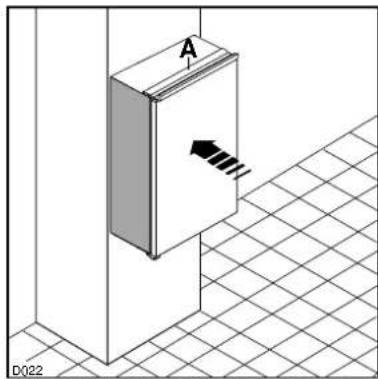

1. Gerät in die Nische schieben bis die Anschlagleiste (A) am möbel anliegt.

1. Falls nach dem im Punkt 3 beschriebenen Vorgang ein Spalt zwischen Gerät und Möbel vorhanden sein sollte, ist das dazu bestimmte Abdeckprofil in die Anschlagleiste (A) einzuführen.

1. Tür öffnen und Gerät mit der Bandseite an die Möbelseitenwand rücken. Gerät mit den 4 beiliegenden Schrauben befestigen. Belüftungsgitter (C) und Scharnierabdeckung (D) aufstecken.

1. In die befestigungs- und Scharnierlöcher beiliegende abdeckkappen (B) eindrücken.

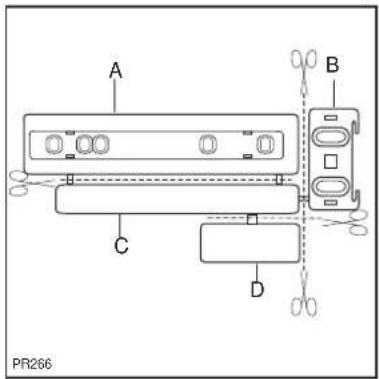

1. Die Teile A, B, C, D abnehmen, wie in der Abb. gezeigt wird.

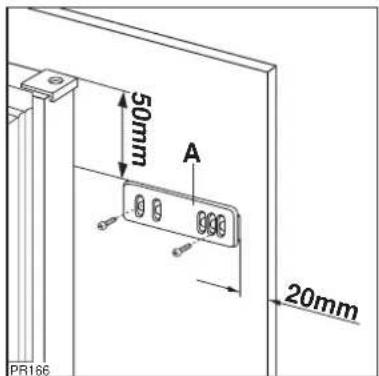

1. Die Schiene (A) auf der Innenseite der Möbeltür oben und unten auflegen (siehe Abb.) und die Position der äußeren Bohrlöcher anzeichnen. Nachdem die Löcher gebohrt wurden, die Schiene mit den mitgelieferten Schrauben befestigen.

1. Die Abdeckung (C) in die Scheine (A) eindrücken, bis sie einrastet.

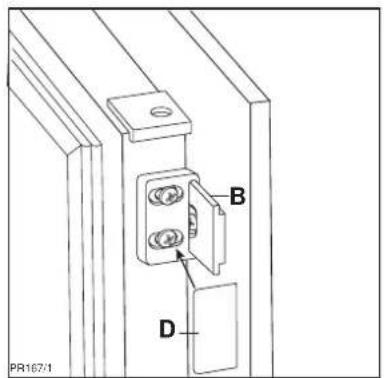

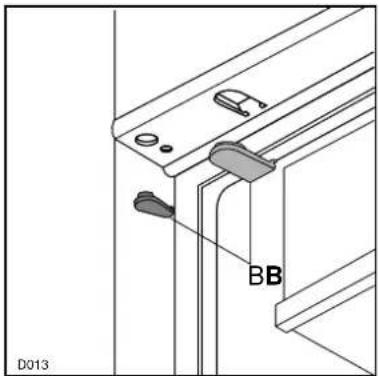

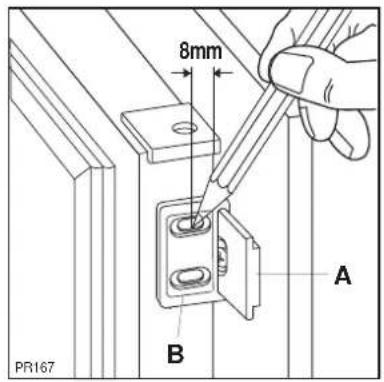

1. Gerätetür und Möbeltür auf ca. 90°öffnen. Den Winkel (B) in der Schiene (A) einsetzen. Gerätetür und Möbeltür zusammenhalten und die Bohrlöcher anzeichnen (siehe Abb.). Winkel abnehmen und die Bohrlöcher mit ∅ 2mm und einem Abstand von 8 mm von der Türaußenkante ausführen. Den Winkel wieder auf der Schiene anbringen und mit den mitgelieferten Schrauben befestigen.

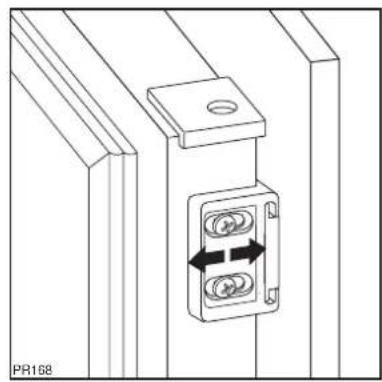

1. Für eine allfällig notwendige Ausrichtung der Möbeltür, den Spielraum der Langlöcher nutzen. Nach Beendigung der Arbeiten den einwandfreien Verschluß der Gerätetür überprüfen.

1. Die Abdeckung (D) in die Schiene (B) eindrücken, bis sie einrastet.
