Produkttyp	Gefrierschrank
Modell	BD-226WL
Marke	Haier
Nutzinhalt	226 Liter
Energieeffizienzklasse	A+
Klimaklasse	N/ST
Geräuschpegel	40 dB
Kältemittel	R600a
Energieverbrauch	ca. 200 kWh/Jahr
Spannung	220-240 V / 50 Hz
Nutzungsart	Standgerät / Freistehend
No-Frost-Technologie	Ja, automatische Abtauung
Temperaturbereich	-14 °C bis -26 °C (einstellbar)
Schnellgefrierfunktion	Ja, schaltet nach 56 Std. automatisch aus
ECO-Modus	Ja, hält Temperatur zwischen -18 °C und -14 °C
Kindersicherung	Ja, über Bedienfeld aktivierbar
Alarmfunktion	Temperaturalarm und Türöffnungsalarm
Lagerfächer	3 Gefrierschubladen / 1 Eiswürfelbehälter
Abmessungen (H x B x T)	170,5 x 59,5 x 60,5 cm
Gewicht	ca. 62 kg
Türanschlag	Wechselbar (rechts/links)
Zubehör	Eiswürfelschale, Türregale
Reinigung und Pflege	Abtauen automatisch; Innen regelmäßig reinigen; Kondensator hinten staubfrei halten

Häufig gestellte Fragen - BD-226WL HAIER

Wie stelle ich die Temperatur am Haier BD-226WL ein?

Drücken Sie die A2-Taste, um die Temperatur zu ändern. Drücken Sie erneut, um zwischen -14°C und -26°C zu wählen. Nach 5 Sekunden ohne Bestätigung wird der Wert automatisch gespeichert.

Was ist der ECO-Modus und wie aktiviere ich ihn?

Der ECO-Modus spart Energie, indem er die Temperatur zwischen -18°C und -14°C hält. Drücken Sie A3, bis das ECO-Symbol blinkt, dann A4 zum Bestätigen. Die ECO-Anzeige (D) leuchtet.

Wie verwende ich die Schnellgefrierfunktion?

Drücken Sie A3 bis S.PRO erscheint, dann A4. Die Funktion schaltet nach 56 Stunden automatisch ab. Empfohlen vor dem Einlegen großer Mengen Frischware.

Wie aktiviere ich die Kindersicherung?

Drücken Sie A3 bis das Kinderschloss-Symbol blinkt, dann A4. Zum Entsperren eine beliebige Taste drücken, dann A3 (Schloss blinkt) und A4 drücken.

Was bedeutet der Temperaturalarm?

Wenn die Innentemperatur über 0°C steigt, ertönt ein Alarm und HH wird angezeigt. Drücken Sie A3 (Alarm-Auswahl) und A4, um den Ton stummzuschalten. Der Alarm erlischt, wenn die Temperatur wieder unter 0°C fällt.

Warum höre ich einen Türöffnungsalarm?

Wenn die Tür länger als 60 Sekunden offen steht, ertönt ein Alarm. Schließen Sie die Tür oder drücken Sie A3 (Alarm) + A4 zur Stummschaltung. Der Alarm wiederholt sich nach 120 Sekunden, falls die Tür weiter offen ist.

Muss ich manuell abtauen?

Nein, der Haier BD-226WL ist mit No-Frost-Technologie ausgestattet und taut automatisch ab. Reinigen Sie das Gerät regelmäßig, um Gerüche zu vermeiden.

Wie reinige ich das Gerät richtig?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch. Keine Scheuermittel oder harte Bürsten. Den Kondensator hinten regelmäßig von Staub befreien.

Kann ich die Türscharniere wechseln?

Ja, die Tür ist wechselbar. Folgen Sie der Anleitung im Handbuch: Lösen Sie die Schrauben, tauschen Sie die Scharniere und montieren Sie die Tür auf der gewünschten Seite. Technisches Geschick erforderlich.

Was tun, wenn das Gerät nicht richtig kühlt?

Überprüfen Sie: Stecker eingesteckt? Tür dicht? Kondensator sauber? Temperatur richtig eingestellt? Bei anhaltenden Problemen wenden Sie sich an den autorisierten Kundendienst.

BEDIENUNGSANLEITUNG BD-226WL HAIER

Haier

Gefrierschrank (senkrecht, ohne Reifbildung)

BD-226WL

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anleitung vor der Verwendung des Geräts sorgfältig durch. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen, und Hinweise für eine sichere und ordnungsgemäße Installation, Verwendung und Pflege.

Bewahren Sie diese Anleitung an einem leicht zugänglichen Ort auf, damit Sie sie für eine sichere und ordnungsgemäße Verwendung des Geräts zur Hand haben.

Wenn Sie das Gerät verkaufen, verschenken oder bei einem Umzug zurücklassen, stellen Sie sicher, dass Sie diese Anleitung weitergeben, damit der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut ist.

Sicherheitswarnungen____3

Vor der Verwendung 6

Funktionen 8

Pflege und Wartung 15

Fehlerbehebung 16

Für das Symbolschild

Hinweise

Vorsicht

Verboten

Entsorgung

Dieses Symbol auf dem Produkt, dem Zubehör oder dem Material weist darauf hin, dass das Produkt am Ende seiner Lebensdauer nicht zusammen mit dem Hausmüll entsorgt werden darf.

Um mögliche Schäden für die Umwelt oder die Gesundheit von Menschen durch unkontrollierte Abfallentsorgung zu vermeiden, trennen Sie diese Gegenstände bitte von anderen Abfallarten und recyceln Sie sie, um die nachhaltige Wiederverwendung von Materialressourcen zu fördern.

Private Nutzer sollten sich an den Händler, bei dem sie das Produkt gekauft haben, oder an die zuständige örtliche Behörde wenden, um zu erfahren, wie sie diese Gegenstände sicher recyceln und entsorgen können.

Gewerbliche Nutzer sollten ihren Lieferanten kontaktieren und die Bedingungen des Kaufvertrags prüfen. Dieses Produkt sollte nicht mit anderen gewerblichen Abfällen gemischt werden.

Vor der Verwendung...

Dieser Kühlschrank ist für den Betrieb mit einer Wechselstromversorgung von 220-240 Volt ausgelegt. Bitte schließen Sie das Gerät an die normale Netzspannung an. Bei Spannungsschwankungen oder Stromausfällen kann der Kühlschrank möglicherweise nicht starten. Um Schäden an den Komponenten des Kühlschranks zu vermeiden, trennen Sie den Kühlschrank vom Stromnetz und warten Sie 5 Minuten, bevor Sie ihn wieder anschließen.

Beschädigen Sie nicht das Netzkabel.

Ziehen Sie nicht am Kabel, um den Stecker aus der Steckdose zu ziehen. Fassen Sie den Stecker direkt an, um ihn aus der Steckdose zu ziehen. Das Gerät sollte nicht gegen das Kabel gedrückt werden und das Kabel sollte nicht darauf gelegt werden.

Wenn das Netzkabel beschädigt ist oder der Stecker abgenutzt ist, verwenden Sie das Kabel oder den Stecker nicht weiter. Ein abgenutztes oder beschädigtes Netzkabel muss vom Hersteller oder einem autorisierten Dienstleister ersetzt werden.

Halten Sie die Lüftungsöffnungen im Gehäuse oder in der Einbaukonstruktion frei von Hindernissen.

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Benutzung des Geräts eingewiesen.

①Berühren Sie die Oberflächen im Gefrierraum nicht, wenn das Gerät in Betrieb ist, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren können. ①Schließen Sie die Tür des Gefrierschranks mit dem Griff. ①Lagern Sie keine brennbaren, explosiven oder ätzenden Stoffe wie Säuren, Laugen oder andere Chemikalien im oder in der Nähe des Gefrierschranks. ①Lagern Sie keine Flaschen mit Bier oder Getränken im Gefrierschrank, da Flaschen beim Einfrieren platzen können. Beaufsichtigen Sie Ihre Kinder, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Hängen Sie die Tür nicht aus, um Verletzungen zu vermeiden, da die Tür oder das Gerät sonst umkippen könnten. Stellen Sie sicher, dass Kinder nicht mit Händen oder Füßen in Öffnungen oder Schlitze an den Seiten oder an der Rückseite des Geräts greifen, um Verletzungen zu vermeiden. Legen Sie keine instabilen Gegenstände (schwere Gegenstände, Behälter mit Wasser) auf das Gerät, um Verletzungen durch Herunterfallen oder Stromschläge durch Wasserkontakt zu vermeiden. Halten Sie das Gerät von Wasser fern. Verwenden Sie kein Wasser, um den Kühlschrank zu reinigen oder zu besprühen, und stellen Sie ihn nicht an Orten auf, an denen er mit Wasser bespritzt werden könnte, um Schäden an der Elektrik oder sogar Stromschläge oder Brände zu vermeiden. ①Beschädigen Sie den Kältekreislauf nicht, da er brennbares Kältemittel enthält. Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen oder warten, oder bei Störungen oder Abschaltung. Warten Sie nach dem Ziehen des Steckers mindestens 5 Minuten, bevor Sie das Gerät wieder einschalten, da häufiges Ein- und Ausschalten den Kompressor beschädigen kann. ①Dieses Gerät ist nur für die Aufbewahrung von Lebensmitteln im Haushalt bestimmt. Lagern Sie kein Blut, keine Medikamente, keine biologischen Produkte oder andere Produkte im Gerät. Energiespartipps: Stellen Sie das Gerät in einem trockenen, gut belüfteten Raum auf. Lassen Sie bei der Aufstellung mindestens 100 mm Abstand nach oben, 20 mm an den Seiten und 50 mm an der Rückseite des Gefrierschranks, um eine ausreichende Belüftung zu gewährleisten. Lassen Sie warme Speisen abkühlen, bevor Sie sie in das Gerät legen. Öffnen Sie die Tür nicht zu lange, wenn Sie Lebensmittel hineinlegen oder herausnehmen. Kürzere Türöffnungszeiten führen zu weniger Eisbildung. Reinigen Sie den Kondensator an der Rückseite des Gefrierschranks regelmäßig. Staub erhöht den Energieverbrauch. Stellen Sie die Temperatur nicht kälter als nötig ein. Blockieren oder verdecken Sie die Lüftungsöffnungen nicht.

Einfrieren und Lagern von frischen Lebensmitteln

Lebensmittel sollten in der Mitte des Fachs gelagert werden, damit die kalte Luft um sie herum zirkulieren kann.

Lagern Sie Lebensmittel nach Kategorien getrennt, damit Sie sie leichter finden.

Lebensmittel sollten vor der Lagerung im Gefrierschrank versiegelt werden, um Feuchtigkeitsverlust, unangenehme Gerüche und Fremdgerüche zu vermeiden. Die Außenseite der Verpackung muss trocken sein, um ein Verkleben der Beutel zu verhindern. Das Verpackungsmaterial sollte geruchlos, luftdicht, ungefährlich und ungiftig sein.

Wir empfehlen, die folgenden Informationen auf den Lebensmitteln zu notieren:

Name des Lebensmittels

Gewicht der Portion

Menge (Anzahl der Stücke)

Datum des Einfrierens

Siehe Diagramm im Gefrierschrank für die maximale Lagerzeit üblicher Lebensmittel (in Monaten).

Tiefkühlbox

2-6

4-8

6-12

1. Kochgerichte, Eiscreme, Wurst, Brot
2. Fisch, Garnelen, Lamm, Fleischstücke
3. Gemüse, Obst, Hühnerfleisch, Rindfleisch

Lebensmittel sollten frisch, gekocht und von guter Qualität sein.

Frisches Gemüse und Obst sollten, wenn möglich, sofort nach der Ernte eingefroren werden, um Nährstoffe, Struktur, Textur, Farbe und Geschmack zu erhalten. Bei Fleisch und Wild sollte es vor dem Einfrieren eine angemessene Zeit abgehangen werden.

Heiße Speisen sollten auf Raumtemperatur abgekühlt werden, bevor sie in den Gefrierschrank gelegt werden.

Nehmen Sie nur die benötigte Menge an Lebensmitteln aus dem Gefrierschrank. Aufgetaute Lebensmittel können nicht wieder eingefroren werden, es sei denn, sie wurden zuvor gekocht. Für ein schnelles Einfrieren wählen Sie die Funktion 'Schnellgefrieren' (siehe Kapitel 'Funktionen') 2 Stunden vor dem Einlagern frischer Lebensmittel. Legen Sie nicht zu viele frische Lebensmittel in den Gefrierschrank. Beachten Sie die Kapazität des Gefrierschranks.

Details

Die Abbildung kann geringfügig von dem Modell des Gefrierschranks abweichen, den Sie gerade gekauft haben.

Verstellbar mit Rollen an der Rückseite)

Die Schublade kann herausgenommen werden, um mehr Stauraum für Lebensmittel zu schaffen.

Kältemittel R600a

Dieses Gerät enthält eine geringe Menge des nicht synthetischen Kältemittels R600a, das jedoch entflammbar ist.

Bevor Sie Ihr Gerät öffnen oder installieren, überprüfen Sie, ob die Rohre des Kältekreislaufs während des Transports nicht beschädigt wurden. Austretendes Kältemittel kann Augenverletzungen verursachen oder entzündlich sein. Der Aufstellraum des Geräts muss mindestens 1 m³ pro 8 g Kältemittel betragen. Die Kältemittelmenge finden Sie auf dem Typenschild an der Rückseite des Geräts. Öffnen Sie die Lüftungsöffnungen im Gehäuse oder in der Einbaukonstruktion und halten Sie sie frei von Hindernissen. Beschädigen Sie den Kältekreislauf nicht. Wenn Sie sich über die Art des Kältemittels nicht sicher sind, prüfen Sie das Typenschild an der Rückseite des Geräts.

Für alle Personen, die nicht autorisierte Dienstleister für die Wartung dieses Geräts sind, ist es gefährlich.

In Queensland müssen autorisierte Dienstleister über eine entsprechende Gaslizenz oder eine Genehmigung für Kältemittel auf Kohlenwasserstoffbasis verfügen, um Wartungs- oder Reparaturarbeiten durchführen zu dürfen.

Umgebung

Stellen Sie den Gefrierschrank auf eine ebene und feste Oberfläche. Wenn das Gerät auf einer Unterlage steht, muss diese eben, fest und schwer entflammbar sein. Verwenden Sie keine Schaumstoffverpackung als Unterlage. Wenn der Gefrierschrank leicht uneben steht, können Sie die verstellbaren Füße des Gefrierschranks durch Drehen im oder gegen den Uhrzeigersinn anpassen, um die Höhe zu erhöhen oder zu verringern. Stellen Sie den Gefrierschrank nicht an Orten auf, die direktem Sonnenlicht oder externen Wärmequellen ausgesetzt sind, da dies die

Leistung des Gefrierschranks beeinträchtigen kann. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung: mindestens 100 mm über der Oberseite, 20 mm an jeder Seite und 50 mm an der Rückseite des Gefrierschranks.

Stellen Sie den Gefrierschrank nicht an feuchten Orten oder an Orten auf, an denen Wasser spritzen könnte. Reinigen Sie verschüttete Flüssigkeiten oder Flecken sofort und wischen Sie sie mit einem weichen Tuch trocken, um Rost zu vermeiden.

Stellen Sie den Gefrierschrank nicht an Orten mit zu niedrigen Temperaturen (unter 5 Grad Celsius) auf. Betreiben Sie den Gefrierschrank nicht im Freien.

Vorbereitung vor der Verwendung

Entfernen Sie alle Verpackungsteile, Schaumstoffpolster und mit Klebeband befestigtes Zubehör vollständig.

Stellen Sie den Gefrierschrank an seinem vorgesehenen Platz auf (siehe Abschnitt "Umgebung").

Reinigen Sie den Innen- und Außenbereich des Gefrierschranks vor der Verwendung (siehe Abschnitt "Abtauen und Reinigen").

Nachdem das Gerät ausgerichtet und gereinigt wurde, lassen Sie es 10-30 Minuten stehen, bevor Sie es an die Stromversorgung anschließen.

Bedienfeld

C Gefriertemperaturanzeige D Energiesparmodus-Anzeige E Schnellgefrieren-Anzeige F Alarmanzeige G Kindersicherungssymbol

A2 Temperaturregler

A3 Auswahltaste für Funktionen (Energiesparen/Schnellgefrieren/Alarm/Kindersicherung)

A4 OK-Taste / Ein-/Aus-Taste

Einschalten

Stecken Sie den Stecker in die Wandsteckdose und schalten Sie den Netzschalter ein. Das Display (C) zeigt nun die tatsächliche Temperatur im Gefrierschrank an. Die Alarmleuchte (F) und der Signalton zeigen an, dass die Temperatur im Gefrierschrank für die Lagerung von Lebensmitteln nicht ausreicht. Drücken Sie die Taste A3, um die Funktion "Alarm" auszuwählen, und drücken Sie dann die Taste A4. Sie können den Signalton aktivieren, aber die Alarmleuchte bleibt an, bis der Gefrierschrank eine Temperatur von 0 Grad Celsius erreicht hat. Wenn das Display 0 Grad Celsius anzeigt, endet der Alarmstatus automatisch und der Gefrierschrank ist bereit für die Lagerung von Lebensmitteln.

Bedienfeld prüfen:

Berühren Sie eine beliebige Taste auf dem Display und prüfen Sie, ob die Temperaturanzeige und das ausgewählte Symbol aufleuchten. Temperatur einstellen:

Zum Einstellen der Temperatur drücken Sie die Taste A2. Während der Temperatureinstellung zeigt die zweistellige Anzeige den eingestellten Wert im Einstellmodus an. Drücken Sie die Taste A2 erneut, um die Einstellung zu ändern. Das Produkt kann von -14 Grad Celsius bis -26 Grad Celsius eingestellt werden. Wenn innerhalb von 5 Sekunden keine Aktion an der OK-Taste erfolgt, wird der eingestellte Wert automatisch gespeichert.

Nach dem Einstellen der Temperatur kehrt das Display zur Anzeige der tatsächlichen Temperatur zurück. Die werkseitig eingestellte Temperatur beträgt -18 Grad Celsius.

Funktion der Ein-/Aus-Taste:

Halten Sie die Taste A4 5 Sekunden lang gedrückt, um den Gefrierschrank auszuschalten. Halten Sie die Taste erneut 5 Sekunden lang gedrückt, um den Gefrierschrank einzuschalten.

Vor der Reinigung sicherstellen, dass der Gefrierschrank vom Stromnetz getrennt ist, indem Sie den Stecker ziehen. Das Ausschalten über die Ein-/Aus-Taste ist nicht ausreichend.

Funktionen des Gefrierschranks

Schnellgefrieren: Drücken Sie die Taste A3, um die Funktion "S.FRZ" auszuwählen, und drücken Sie dann die Taste A4, um die Schnellgefrierfunktion zu aktivieren. Das Schnellgefriersymbol (E) leuchtet auf, um anzuzeigen, dass diese Funktion aktiv ist. Das Licht leuchtet, bis die Schnellgefrierfunktion ausgeschaltet wird. Wenn Sie eine große Menge Lebensmittel einfrieren möchten, wird empfohlen, diese Funktion 20 Stunden vor dem Einlegen der Lebensmittel zu aktivieren. Diese Funktion stoppt automatisch nach 56 Stunden oder wenn sie manuell ausgeschaltet wird. Der Energieverbrauch erhöht sich, wenn diese Funktion aktiviert ist.

Energiesparfunktion: Wenn das Display entsperrt ist, drücken Sie die Taste A3, um die Funktion "ECO" auszuwählen, und drücken Sie dann die Taste A4, um die Energiesparfunktion zu aktivieren. Der Gefrierschrank hält die Temperatur zwischen -18 Grad Celsius und -14 Grad Celsius. Wenn die Temperatur auf -19 Grad Celsius oder niedriger eingestellt ist, stellt das Gerät sie automatisch auf -18 Grad Celsius ein, wenn die Energiesparfunktion aktiviert wird. Wenn diese Funktion aktiv ist, leuchtet das Symbol D, bis es manuell ausgeschaltet wird. Sie können die Taste A3 drücken, um die Funktion "ECO" auszuwählen, und dann die Taste A4, um die Funktion zu deaktivieren. Die Energiesparfunktion und die Schnellgefrierfunktion können nicht gleichzeitig verwendet werden.

Normalbetrieb: Wenn die Temperatur zwischen -23 Grad Celsius und -26 Grad Celsius eingestellt ist und der Gefrierschrank 56 Stunden lang in Betrieb war, kehrt das Gerät automatisch auf -22 Grad Celsius zurück, um Energie zu sparen und Lebensmittel effizient zu konservieren. Lebensmittel können bei -18 Grad Celsius oder darunter effektiv gelagert werden. Eine zu niedrige Temperatureinstellung erhöht den Stromverbrauch (diese Funktion muss nicht manuell aktiviert werden).

Kindersicherung: Wenn der Bildschirm entsperrt ist, drücken Sie die Taste A3, um die Funktion Kindersicherung auszuwählen, und drücken Sie dann die Taste A4, wodurch die Kindersicherung aktiviert wird. Zum Entsperren: Berühren Sie eine beliebige Taste auf dem Bildschirm. Der Bildschirm und die Kindersicherungstaste leuchten auf. Drücken Sie dann die Taste A3. Die Kindersicherungstaste blinkt, und wenn Sie die Taste A4 drücken, wird der Bildschirm entsperrt. Wenn der Bildschirm gesperrt ist, hat die Taste A2 keine Wirkung. Das Kindersicherungssymbol funktioniert nur, wenn die Taste A3 gedrückt wird. Danach funktioniert die Taste A4 nicht.

Alarm

Temperaturalarm: Wenn die Temperatur im Gefrierschrank über 0 Grad Celsius liegt, ertönt ein periodischer Alarmton und die Kontrollleuchte an der Taste F zeigt den Temperaturalarm an. Der Bildschirm zeigt den Code HH an. Nachdem der Bildschirm entsperrt ist, drücken Sie die Taste A3, um die Funktion "Alarm" auszuwählen, und drücken Sie dann die Taste A4, wodurch der periodische Alarmton möglicherweise gestoppt wird, aber der Alarmstatus bleibt bestehen, bis die Innentemperatur unter 0 Grad Celsius fällt.

Türalarm: Wenn die Tür 60 Sekunden lang offen gelassen wird, wird dies durch einen periodischen Alarmton gemeldet. Der Alarmstatus wird durch Schließen der Tür oder durch Drücken der Taste zur Auswahl der Funktion "Alarm" und der Bestätigungstaste beendet. Im zweiten Fall beginnt der Alarmstatus jedoch nach 120 Sekunden erneut, wenn die Tür zu diesem Zeitpunkt noch geöffnet ist. Bitte überprüfen Sie die folgenden Punkte: (1) Ist die Tür richtig geschlossen und geöffnet? (2) Wird die Tür häufig geöffnet oder zu lange offen gelassen? (3) Wurde zu viel Lebensmittel auf einmal hineingelegt? Wenn dieser Zustand weiterhin auftritt, können Sie den Alarm deaktivieren. Bis die Temperatur im Gefrierschrank auf 0 Grad Celsius oder darunter sinkt, wird der angezeigte Code HH weiterhin angezeigt.

Installation

Installieren Sie dieses Gerät mit einem Freiraum von 100 mm über dem Gerät, 20 mm auf jeder Seite und 50 mm hinter dem Gerät.

Dadurch wird sichergestellt, dass das Gerät ausreichend belüftet ist und effizient arbeitet.

Stellen Sie das Gerät nicht auf einen zu weichen, instabilen oder feuchtigkeitsanfälligen Untergrund.

Bedienungsanleitung

1. Oberes Türfach

Zum Öffnen des oberen Türfachs heben Sie es leicht an und klappen Sie es nach innen.

Öffnen Sie das Türfach, um Lebensmittel hineinzulegen.

Stellen Sie sicher, dass das Türfach geschlossen ist, bevor Sie die Gefrierschranktür schließen.

Um Schäden zu vermeiden

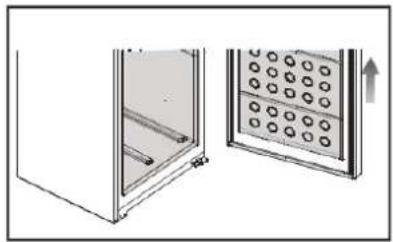

1. Entfernen der Schublade

Ziehen Sie die Schublade vollständig heraus und heben Sie sie dann leicht an, um sie herauszunehmen.

1. Hochwertige Schublade.

Ziehen Sie die hochwertige Schublade vollständig heraus, heben Sie sie an und ziehen Sie die Teleskopschienen heraus.

Hinweis: Einige große Schubladen sind mit einer verschiebbaren Konstruktion ausgestattet. Zum Entfernen der Schublade heben Sie sie hinten leicht an und schieben Sie sie heraus.

1. Eiswürfelbereiter

Einige Modelle sind mit einem manuellen Eiswürfelbereiter ausgestattet, einschließlich einer Eiswürfelschale mit Eiswürfelentferner und einem Eiswürfelbehälter.

1. Entfernen der Eiswürfelschale

Reinigen und mit Wasser füllen. Setzen Sie die Eiswürfelschale wieder auf die Halterung.

Warten Sie ein paar Stunden, bis die Eiswürfel geschmolzen sind. Drehen Sie dann den Knopf, um die Eiswürfel herauszulösen.

Die Eiswürfel fallen direkt in den Eiswürfelbehälter.

1. In der Tür des Gefrierschranks befindet sich ein Fach, das mit 'Pizza' gekennzeichnet ist. Dieses Fach ist für Pizza oder andere Gegenstände ähnlicher Größe konzipiert.

I Entfernen der Tür:

Entfernen Sie die Tür auf der rechten Seite.

(Darstellung der gesamten Vorderseite)

1,

1.1

Entfernen Sie die Abdeckung des Scharniers auf der rechten Seite, indem Sie den Schraubendreher in die dafür vorgesehene Öffnung einführen. Lösen Sie dann das Verbindungsstück an der Oberseite des Scharniers.

1.2

Lösen Sie mit einem Schlitzschraubendreher die Schrauben des Scharniers und nehmen Sie das obere Scharnier ab.

1.3

Heben Sie die Türbaugruppe an, um sie zu entfernen.

2.

2.1

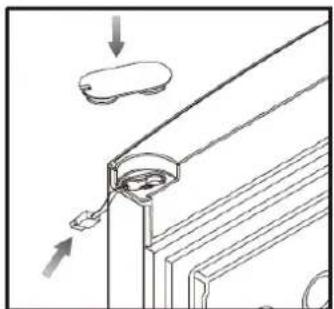

Verwenden Sie einen Schlitzschraubendreher, um die kleine Abdeckung an der Seite des Schranks zu lösen. Installieren Sie diese in der Öffnung auf der rechten Seite des Schranks.

2.2

Entfernen Sie die Frontabdeckung des Schranks. Ziehen Sie dann das Signalkabel zur linken Seite des Schranks.

2.3

Legen Sie das Signalkabel in die Nut der Frontabdeckung und befestigen Sie es an der Frontabdeckung.

3.

3.1

Entfernen Sie die Schutzhülse der Scharnierachse an der rechten Seite und entfernen Sie die Abdeckung an der linken Seite der Tür.

3.2

Drücken Sie das Signalkabel an der rechten Seite der Tür in die Kabelführung der Nivellierplatte und schließen Sie den Kabelkanal.

3.3

Ziehen Sie das Signalkabel aus der Führung an der linken Seite der Tür und schieben Sie es in die Schutzhülse der Scharnierachse. Legen Sie das Kabel anschließend in die Kabelführung der Nivellierplatte.

Ziehen Sie den Netzstecker und entleeren Sie das Gerät vollständig, bevor Sie mit der Arbeit beginnen.

4.

4.1

Entfernen Sie die rechte Abdeckung an der rechten Seite der Türbaugruppe und montieren Sie sie an der entsprechenden Position auf der linken Seite der Türbaugruppe.

4.2

Lösen Sie die Schrauben am unteren Scharnier.

5.

a. Entfernen Sie mit einer Zange die Achse, die am Scharnier befestigt ist und in die Bohrung an der linken Seite des Scharniers greift.

b. Lösen Sie mit einem Schraubendreher die Schrauben an der linken Seite des Geräts und ziehen Sie die Schrauben an der rechten Seite des Geräts fest, um das untere Scharnier auf der linken Seite zu justieren.

6.

6.1

Montieren Sie die Türbaugruppe an der Welle in der Staufachbaugruppe.

7,

7.1

Entfernen Sie die Zusatzscharniere und die Scharnierabdeckungen von den Schranktüren. Legen Sie die entfernten Scharniere und Abdeckungen, die mit dem Produkt geliefert wurden, in einen Beutel und bewahren Sie sie auf.

7.2

Setzen Sie das Scharnier in die Öffnung auf der linken Seite der Tür ein. Befestigen Sie dann das Scharnier mit Schrauben und verdecken Sie die Schrauben, indem Sie die Abdeckung über die Schrauben setzen.

7.3

Verbinden Sie das Ende des Benutzers mit dem Ende der Türbaugruppe. Ziehen Sie dann die Scharnierabdeckungen zusammen.

①

1.1

1.2

1.3

2.1

2.2

2.3

3.1

3.2

3.3

4.1

4.2

5

6.1

7.2

7.3

II

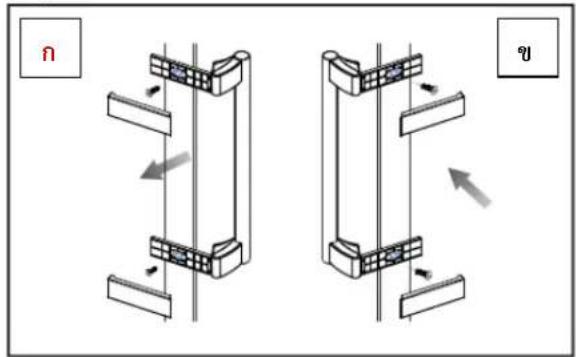

Anleitung zum Austausch des Griffs: Je nach Ausführung (unterschiedliche Abbildungen)

Griff mit Unterstützung (Abbildung 1)

a. Mit einem Schraubendreher die obere Griffabdeckung aufhebeln, die zwei Schrauben entfernen und dann den Griff abnehmen. b. Mit einem Schraubendreher die Madenschraube an der rechten Seite des Türkörpers lösen, die Madenschraube nach links drehen und gegen die Gewindebohrung drücken, den Griff an der rechten Seite anbringen und die Abdeckung montieren.

Standardgriff (Abbildung 2)

a. Mit einem Schraubendreher die obere Abdeckung des Griffs entfernen, die zwei Schrauben herausdrehen und dann den Griff abnehmen. b. Mit einem Schraubendreher die Schneckenschraube an der rechten Seite der Tür lösen. Die Schneckenschraube nach links drehen und in die Schraubenloch-Nut einrasten lassen. c. Den Griff an der rechten Seite festhalten und die Rahmenabdeckung aufsetzen.

1

2

Abtauen und Reinigen

Abtauen des Gefrierschranks: Der Gefrierschrank taut automatisch ab. Ein manuelles Abtauen ist nicht erforderlich.

Reinigung: Das Gerät sollte regelmäßig gereinigt werden, um Geruchsbildung zu vermeiden.

Vor der Reinigung des Gefrierschranks den Netzstecker ziehen.

Wassertropfen auf der Oberfläche des Kühlschranks mit einem trockenen Tuch abwischen.

Die Türdichtung stets sauber halten.

⚠️ Der Gefrierschrank ist sehr schwer. Beim Bewegen zur Reinigung oder Reparatur darauf achten, den Boden nicht zu beschädigen. Heben Sie den Gefrierschrank beim Transport an. Schieben Sie den Gefrierschrank nicht, um Schäden am Boden zu vermeiden.

⚠️ Nicht auf den Gefrierschrank sprühen oder spritzen, um Schäden am Gerät und an elektrischen Bauteilen zu vermeiden.

⚠️ Nicht mit harten Bürsten, Drahtbürsten oder Chemikalien reinigen.

⚠️ Bei der Reinigung des Bildschirms und anderer elektrischer Bauteile ein trockenes Tuch verwenden.

Außerbetriebnahme

Wenn der Gefrierschrank längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker und reinigen Sie ihn wie oben beschrieben. Lassen Sie die Tür des Gefrierschranks offen, um Schimmelbildung im Innenraum und unangenehme Gerüche zu vermeiden.

Um die Lebensdauer des Geräts zu gewährleisten, wird empfohlen, den Gefrierschrank nicht abzuschalten, es sei denn, es ist unbedingt erforderlich.

Transport des Gefrierschranks

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker.

Entnehmen Sie alle Lebensmittel aus dem Gefrierschrank.

Befestigen Sie die Ablagen und andere bewegliche Teile im Gefrierschrank mit Klebeband.

Schließen Sie die Tür und sichern Sie sie mit Klebeband, damit sie beim Transport nicht aufgeht.

Kippen Sie den Gefrierschrank nicht mehr als 45 Grad (gegenüber der Senkrechten), um Schäden am Kühlsystem beim Transport zu vermeiden.

⚠️ Legen Sie den Gefrierschrank nicht auf die Seite, die Vorder- oder Rückseite.

Bevor Sie den Kundendienst rufen, lesen Sie bitte zuerst die folgende Fehlerbehebungstabelle. Dies kann Zeit und Geld sparen. Die Tabelle enthält Probleme, mit Ausnahme von Problemen, die auf Material- oder Verarbeitungsfehler zurückzuführen sind.

ปัญหา	สาเหตุ	การแก้ไข
การทํางานของตู้แซ่แข็ง
เครื่องอัดอากาศไม่ทํางาน	ผลิตภัณฑ์อยู่ในช่วงละลายนี้แข็งสู้แซ่แข็งไม่ได้เสียบปล้ ไกเข้ากับปลักไฟผลิตภัณฑ์ถูกปิดเครื่องอยู่	เป็นเรื่องปกติสําหรับผู้แซ่แข็งที่ละลายนี้ าแข็งโดยอัตโนมัติตรวจสอบดูว่าปลัก เด้ารับ หรือฟิวส์ได้รับความเสียหายหรือไม่กลุ่ปุ่มเปิดปิดหรือหมุนหน้าปัดเพื่อเปิดเครื่องผู้เช่แข็งอีกครั้ง
ตู้แซ่แข็งทํางานบ่อยหรือ ทํางาน เป็นระยะเวลานาน	อุณหภูมิภายในหรือภายนอกมีค่าสูงตู้แต่แข็งถูกปิดเครื่องเป็นระยะเวลาหนึ่งประตูถูกเปิดออกบ่อยเกินไปหรือเป็นระยะเวลานานในครั้งหนึ่งประตูหรือผู้แข่แข็งปิดไม่สนิทตั้งอุณหภูมิค่เกินไปประกันประตูสกปรก สึกหรอแตก หรือไม่เข้าคู่เครื่องควบแน่นสกปรก	ในกรณีนี้เป็นเรื่องปกติสําหรับผู้แข่แข็งที่จะทํางานนานชั้นโดยปกติ ผู้แข่แข็งใช้วลา 6 ถึง 12 ชั่วโมงในการทําให้เย็นลงอย่างเต็มที่อากาศอุ่นจะเข้าไปในตู้แข่แข็งและทําให้ตู้เริ่มทํางานบ่อยชื้น กรุณาอย่าเปิดประตูออกบ่อยครั้มมากเกินไปตรวจสอบให้นําใจว่าตู้แข่แข็งตั้งอยู่ในระดับพื้น และไม่มีอาหารหรืออาชนะขัดประตูไว้ตั้งอุณหภูมิสูงขึ้นจนกว่าตู้แข่แข็งจะมีอุณหภูมิที่น่าพอใจทําความสะอาดหรือเปลี่ยนประกันประตูใหม่ รอยร่วที่ประกันประตูอาจทําให้ตู้แข่แข็งใช้วลาทํางานมากขึ้นเพื่อรักษาอุณหภูมิที่ต้องการทําความสะอาดเครื่องควบแน่นที่ด้านหลังของผลิตภัณฑ์
อุณหภูมิลุ่น
อุณหภูมิอุ่นภายในผลิตภัณฑ์	ประตูถูกเปิดออกบ่อยเกินไปหรือเป็นระยะเวลานานเกินไปในแต่ละครั้งตั้งอุณหภูมิอุ่นเกินไปประตูปิดไม่สนิทเครื่องควบแน่นสกปรก	อากาศอุ่นจะเข้าสู่ชี้ยื่นเมื่อใดก็ตามที่ประตูถูกเปิดออกพยาขามเปิดประตูให้น้อยลงเท่าที่จะสามารถทําไปได้ตั้งอุณหภูมิใหม่ตรวจสอบให้นใจว่าตู้แข่แข็งตั้งอยู่ในระดับพื้น และไม่มีอาหารหรืออาชนะขัดมิให้ประตูปิดสนิททําความสะอาดเครื่องควบแน่นที่ด้านหลังของผลิตภัณฑ์
น้ํา/ความชั้น/น้ําแข็งบนพื้นผิวด้านนอกของตู้แข่แข็ง
ความชั้นสะสมบนพื้นผิวด้านนอกของตู้แข่แข็ง	อากาศชั้นประตูปี ดไม่สนิท ซึ่งทําให้เกิดการควบแน่นของอากาศเย็นในตู้แข่แข็งและอากาศอุ่นด้านนอก	เป็นเรื่องปกติสําหรับอากาศชั้นความชั้นจะลดลงเมื่อความชั้นลดลง (ซึ่งสามารถเป็นไปตามช่วงเวลา)ตรวจสอบให้นใจว่าพื้นมีความเรียบ และไม่มีอาหารหรืออาชนะขัดประตูปี ดประตูให้สนิท

Fehlerbehebung

ปัญหา	สาเหตุ	การแก้ไข
กลิ่นอันไม่พึงประสงค์ในตู้แข่แข็ง
ภายใน ของตู้แข่แข็งสกปรก	ภายในของตู้เย็นจำเป็นต้องทําความสะอาด■อาหารที่มีกลิ่นแรงถูกเก็บไว้ในตู้แข่แข็ง	ทําความสะอาดภายในของตู้แข่แข็ง (โปรดอ้างอิงการละลายน้ําแข็งและการทําความสะอาด)
หากท่านได้อิน
เสียงเตือน	ประตูตู้แข่แข็งถูกเปิดออก■ อุณหภูมิในตู้แข่แข็งสูงเกินไป■ บางชิ้นส่วนอาจได้รับความเสียหาย	ปิดประตูหรือปิดสัญญาณเตือนด้วยมือ■ เป็นเรื่องปกติของสัญญาณเตือนที่จะดังขึ้นเมื่อเรื่อนใช้งานหรือเมื่อเก็บอาหารเป็นครั้งแรก ท่านสามารถปิดสัญญาณเตือนได้ด้วยมือ■ ติดต่อผู้ให้บริการที่ได้รับอนุญาต
เสียงผิดปกติ	ตู้แข่แข็งไม่ได้ตั้งอยู่ในระดับ■ ตู้แข่แข็งสัมผัสกับสิ่งของที่อยู่รอบๆ	ปรับขาดตั้งให้ตู้เย็นอยู่ในระดับ■ นําสิ่งของที่อยู่รอบๆ ออก
เสียงเบาคล้ายกับเสียงน้ําไหล	เป็นเสียงของระบบทําความเย็น	เป็นเรื่องปกติ
ความร้อนของตู้	ระบบทําความเย็นกําลังทํางาน	เพื่อป้องกันการควบแน่นและเป็นเรื่องปกติ

Typenschild

Das Typenschild befindet sich im Innenraum des Gefrierschranks, unten links. Das Typenschild enthält wichtige Informationen zum Gerät und darf nicht entfernt oder verändert werden. Die korrekte Spannung und der Stromverbrauch gemäß den Angaben auf dem Typenschild entsprechen den einschlägigen Normen.
