MQP-21-72 - Nicht kategorisiert HILTI - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts MQP-21-72 HILTI als PDF.
Waehlen Sie Ihre Sprache und Ihre E-Mail-Adresse: wir senden Ihnen eine speziell uebersetzte Version.
| Produkttyp | Montagesystem für Kabeltrassen und Rohre |
| Modell | MQP-21-72 |
| Marke | Hilti |

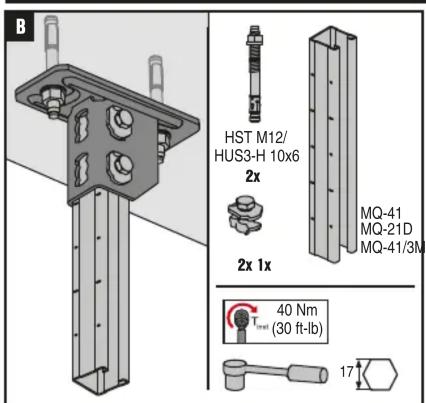

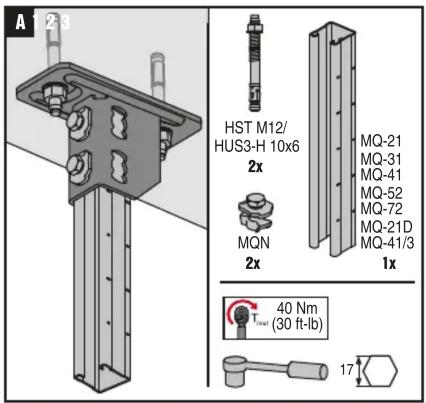

| Komponenten | HST M12, HUS3-H 10x6, MQ-21, MQ-31, MQ-41, MQ-52, MQ-72, MQ-21D, MQ-41/3 |
| Anzugsdrehmoment | 40 Nm (30 ft-lb) |

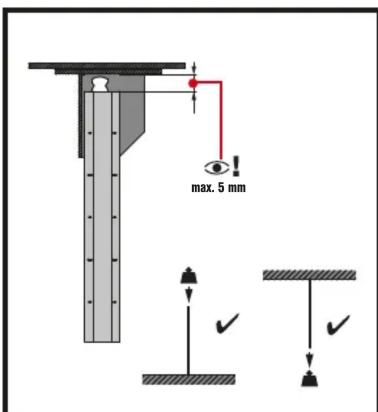

| Maximaler Abstand | max. 5 mm |
| Montageart | Schraubbefestigung an vertikalen Stangen oder Profilen |
| Werkzeug | Schlüssel (17 mm) |
| Anwendung | Befestigung und Halterung von Kabeltrassen, Rohren und Leitungen |
| Wartung und Reinigung | Regelmäßige Überprüfung der Schraubverbindungen auf festen Sitz; Reinigung mit einem trockenen Tuch |
| Sicherheitshinweise | Anzugsmoment nicht überschreiten; geeignete persönliche Schutzausrüstung tragen (z.B. Handschuhe, Schutzbrille); keine übermäßige Belastung |
| Ersatzteile und Reparatur | Ersatzteile über den Hilti-Kundendienst oder autorisierte Händler beziehbar; Reparatur nur durch Fachpersonal |
| Allgemeine Informationen | Das System ist für den Innen- und Außenbereich geeignet; Montage gemäß beiliegender Anleitung |
Häufig gestellte Fragen - MQP-21-72 HILTI
Welche Komponenten sind im Lieferumfang enthalten?
Der Lieferumfang umfasst die in der Anleitung aufgeführten Teile: HST M12, HUS3-H 10x6, MQ-21, MQ-31, MQ-41, MQ-52, MQ-72, MQ-21D und MQ-41/3.
Welches Anzugsmoment wird für die Schrauben empfohlen?
Das Anzugsmoment beträgt 40 Nm (30 ft-lb). Verwenden Sie einen Drehmomentschlüssel mit einer Einstellung von 40 Nm.
Wie wird das System montiert?
Gehen Sie gemäß der beiliegenden Montageanleitung vor. Befestigen Sie die Halterungen an einer vertikalen Stange oder einem Profil, setzen Sie die Schrauben ein und ziehen Sie sie mit 40 Nm fest.
Kann das System für Rohre verwendet werden?
Ja, das System ist für Kabeltrassen und Rohre geeignet. Die genaue Anwendung entnehmen Sie bitte der Anleitung.
Welcher Abstand zwischen den Komponenten ist maximal zulässig?
Der maximale Abstand zwischen bestimmten Bauteilen beträgt 5 mm.
Welches Werkzeug wird für die Montage benötigt?
Sie benötigen einen Schlüssel der Größe 17 mm zum Anziehen der Muttern.
Kann das System im Außenbereich eingesetzt werden?
Ja, das System ist für den Innen- und Außenbereich geeignet. Achten Sie auf korrosionsbeständige Materialien.
Wie wird das System gereinigt und gewartet?
Reinigen Sie die Teile mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Schraubverbindungen auf festen Sitz und ziehen Sie sie bei Bedarf mit 40 Nm nach.
Wo erhalte ich Ersatzteile?
Ersatzteile sind über den Hilti-Kundendienst oder autorisierte Händler erhältlich. Verwenden Sie nur Originalteile.
Gibt es spezielle Sicherheitshinweise?
Beachten Sie: Überschreiten Sie nicht das Anzugsmoment von 40 Nm. Tragen Sie bei der Montage Schutzbrille und Handschuhe. Überlasten Sie das System nicht.
Benutzerfragen zu MQP-21-72 HILTI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Noch keine Fragen. Stellen Sie die erste.
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch MQP-21-72 - HILTI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. MQP-21-72 von der Marke HILTI.
BEDIENUNGSANLEITUNG MQP-21-72 HILTI
HILTI
MQP-21-72


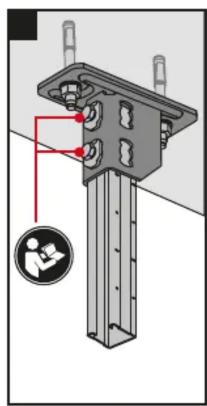

Technical diagram of a mechanical bracket assembly with red arrows indicating direction (no text or symbols present)

