| Produkttyp | Keilanker aus Edelstahl |
| Modell | KB3 SS304 |
| Marke | Hilti |
| Material | Edelstahl SS304 |
| Ankerdurchmesser (Zoll) | 1/4, 3/8, 1/2, 5/8, 3/4, 1 |
| Bohrerdurchmesser d₀ (Zoll) | 1/4, 3/8, 1/2, 5/8, 3/4, 1 |
| Mindestbohrlochtiefe h₀ (Zoll) | 2, 2⅝, 2⅝, 4, 3⅜, 4¾ (je nach Durchmesser) |
| Nominale Verankerungstiefe h_nom (Zoll) | 1¾, 2⅜, 2¼, 3⅝, 3½, 4⅜, 4¼, 5⅝, 4⅝, 6⅜ |
| Effektive Verankerungstiefe h_ef (Zoll) | 1½, 2, 2, 3¼, 3⅛, 4, 3¾, 5, 4, 5¾ |
| Montagedrehmoment T_inst (Beton) (ft-lb) | 4, 20, 40, 60, 150 (je nach Durchmesser) |
| Montagedrehmoment T_inst (Mauerwerk verfüllt) (ft-lb) | 4, 15, 25, 65, - (je nach Durchmesser) |
| Befestigungslochdurchmesser d_fix (Zoll) | 5/16, 7/16, 9/16, 11/16, 13/16, 1⅛ |
| Schlüsselweite SW (Zoll) | 7/16, 9/16, 3/4, 15/16, 1⅛, 1½ |
| Bohrwerkzeug | Hartmetallbestückte Mauerwerkbohrer nach ANSI B212.15.1994 |
| Kompatibles System | AT-System (nicht für Mauerwerk oder Holz), DRS-Entstaubungssystem |
| Hohlbohrer HDB | Verfügbar für Durchmesser 1/2, 5/8, 3/4, 1 |
| Entstaubungssystem DRS | Verfügbar für Durchmesser 3/8, 1/2, 5/8, 3/4 |
| Sicherheitshinweise | Nur für zugelassene Untergründe (Beton, Mauerwerk) verwenden. AT-System nicht für verfülltes Mauerwerk oder Holz. |
| Wartung | Keine besondere Wartung erforderlich; vor Gebrauch auf Beschädigungen prüfen. |
| Reinigung | Mit trockenem Tuch reinigen; keine aggressiven Reinigungsmittel. |
| Ersatzteile | Ersatzanker und Zubehör (z. B. DRS, AT) bei Hilti erhältlich. |
| Reparatur | Nicht reparierbar; bei Beschädigung ersetzen. |
| Anwendungsbereiche | Beton, Mauerwerk (verfüllt), Edelstahl für Korrosionsschutz |
Häufig gestellte Fragen - KB3 SS304 HILTI
Benutzerfragen zu KB3 SS304 HILTI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Nicht kategorisiert kostenlos im PDF-Format! Finden Sie Ihr Handbuch KB3 SS304 - HILTI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KB3 SS304 von der Marke HILTI.
BEDIENUNGSANLEITUNG KB3 SS304 HILTI
2060284-03.2023

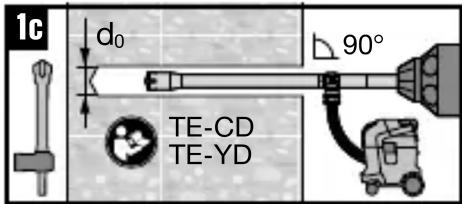

| Anchor Diameter [inch] | ||||||||||||
| Symbol Symbol Description Units | 1/4 3/8 | 1/2 | 5/8 | 3/4 | 1 | |||||||
| HDB Hollow Drill Bit | - | -- | √ | √ | √ | - | ||||||

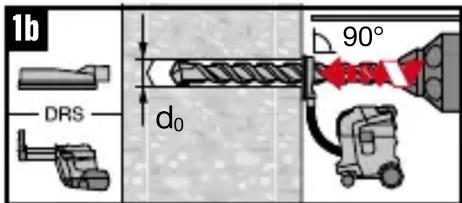

| DRS Dust Removal Systems | - | √ | √ | √ | √ | - | ||||||

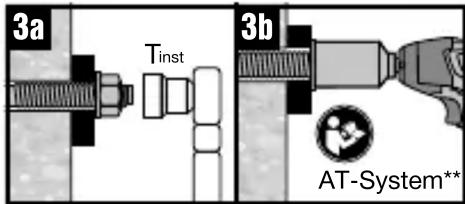

| AT-System | SIW 6AT-A22 + SI AT-A22 | - | - | √ | √ | - | - | |||||
| SIW 4AT-22 + SI-AT-22 | - | - | √ | √ | - | - | ||||||
| SIW 6AT-22 + SI-AT-22 | - | -- | √ | √ | √ | - | ||||||

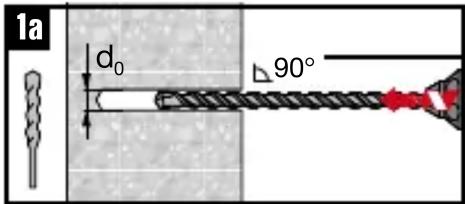

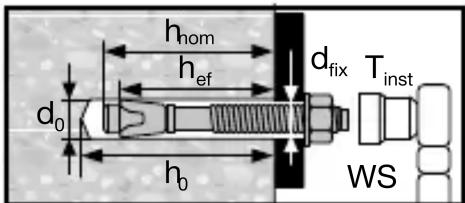

| d_0 | Drill Bit Diameter | [inch] | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | ||||
| h_0^*** | Minimum Hole Depth in Base Material | [inch] | 2 | 258 | 258 | 4 | 378 | 434 | 412 | 534 | 5 | 634 |
| h_nom | Nominal Embedment Depth | [inch] | 134 | 238 | 214 | 358 | 312 | 438 | 414 | 558 | 458 | 638 |
| h_ef | Effective Embedment Depth | [inch] | 112 | 2 | 2 | 314 | 318 | 4 | 334 | 5 | 4 | 534 |
| T_inst, concrete | Installation Torque Concrete | [ft-lb] | 4 | 20 | 40 | 60 | 150 | |||||
| T_inst, grout filled CMU | Installation Torque Grout-Filled CMU | [ft-lb] | 4 | 15 | 25 | 65 | - | |||||
| d_fix | Fixture Hole Diameter | [inch] | 516 | 716 | 916 | 1116 | 1316 | 118 | ||||
| WS Wrench Size | [inch] | 716 | 916 | 3/4 | 1516 | 118 | 112 | |||||

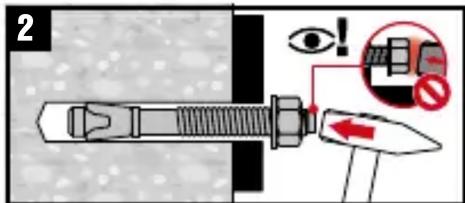

Use only carbide-tipped masonry drill bits complying with ANSI B212.15.1994
** AT-System not applicable for grout-filled CMU and wood fastening applications. AT system not applicable to be used with HDG anchors.
*** For a non-hole cleaning installation (step 1a or 1b), make sure to drill deep enough to achieve h_0 , taking into account the depth of debris remaining in the hole
