Produkttyp	HDG-Anker (Hilti KB3 HDG)
Ankerdurchmesser	1/4", 3/8", 1/2", 5/8", 3/4", 1"
Mindestlochtiefe im Grundmaterial (h₀)	2" bis 6-3/4" (je nach Durchmesser)
Nennverankerungstiefe (h_nom)	1-3/4" bis 6-3/8" (je nach Durchmesser)
Effektive Verankerungstiefe (h_ef)	1-1/2" bis 5-3/4" (je nach Durchmesser)
Montagedrehmoment Beton (T_inst, concrete)	4 ft-lb bis 150 ft-lb (je nach Durchmesser)
Montagedrehmoment Mauerwerk (T_inst, grout filled CMU)	4 ft-lb bis 65 ft-lb (je nach Durchmesser)
Bohrlochdurchmesser (d_fix)	5/16" bis 1-1/8" (je nach Anker)
Schlüsselweite (WS)	7/16" bis 1-1/2" (je nach Anker)
Geeignete Bohrer	Hartmetallbestückte Mauerwerkbohrer nach ANSI B212.15.1994
Kompatible Systeme	HDB-Hohlbohrer, DRS-Entstaubungssysteme, AT-System (nicht für HDG-Anker)
Anwendungsmaterialien	Beton, ausgemörteltes Mauerwerk (CMU)
Bedienungsanleitung	1 Seite, Deutsch (DE)
Versionsnummer	2060284-03.2023

Häufig gestellte Fragen - KB3 HDG HILTI

Wie installiere ich den Hilti KB3 HDG Anker?

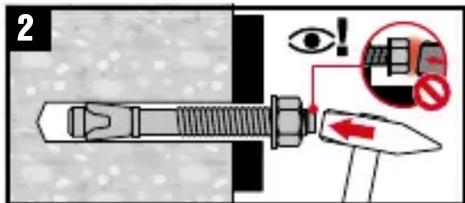

Bohren Sie ein Loch mit dem angegebenen Bohrerdurchmesser und der erforderlichen Mindestlochtiefe. Reinigen Sie das Loch (optional). Setzen Sie den Anker ein und ziehen Sie ihn mit dem vorgeschriebenen Montagedrehmoment an. Beachten Sie die Anweisungen für nicht ausblasbare Installation.

Welche Drehmomentwerte gelten für Beton?

Die Drehmomentwerte variieren je nach Ankerdurchmesser: Für 1/4" beträgt das Drehmoment 4 ft-lb, für 3/8" 20 ft-lb, für 1/2" 40 ft-lb, für 5/8" 60 ft-lb und für 3/4" bis 1" 150 ft-lb.

Kann der Anker in Mauerwerk verwendet werden?

Ja, der KB3 HDG ist für ausgemörteltes Mauerwerk (CMU) geeignet. Die Drehmomentwerte sind niedriger: bis zu 65 ft-lb für 1" Anker. Beachten Sie, dass das AT-System nicht für Mauerwerk geeignet ist.

Welche Bohrergrößen werden benötigt?

Verwenden Sie hartmetallbestückte Mauerwerkbohrer nach ANSI B212.15.1994. Der Bohrdurchmesser entspricht dem Ankerdurchmesser: 1/4", 3/8", 1/2", 5/8", 3/4" oder 1".

Was ist die Mindestlochtiefe h₀?

Die Mindestlochtiefe h₀ ist die Tiefe, die gebohrt werden muss, um die Verankerungstiefe zu erreichen. Sie ist größer als die Nennverankerungstiefe und beträgt je nach Durchmesser 2" bis 6-3/4".

Was bedeutet 'nicht ausblasbare Installation'?

Bei der nicht ausblasbaren Installation (Schritt 1a oder 1b) muss tiefer gebohrt werden, um Bohrstaub zu berücksichtigen. Die effektive Tiefe h₀ muss erreicht werden, auch wenn sich Staub im Loch befindet.

Welches Werkzeug wird zum Anziehen benötigt?

Ein Drehmomentschlüssel oder Schlagschrauber mit passender Schlüsselweite. Die Schlüsselweiten reichen von 7/16" bis 1-1/2" je nach Ankergröße.

Sind Zubehörteile wie Entstaubungssysteme erhältlich?

Ja, der KB3 HDG ist kompatibel mit HDB-Hohlbohrern und DRS-Entstaubungssystemen. Das AT-System (für Setzwerkzeuge) ist jedoch nicht für HDG-Anker geeignet.

Welche Sicherheitshinweise sind zu beachten?

Verwenden Sie stets Schutzbrille und Gehörschutz beim Bohren. Halten Sie die angegebenen Drehmomente ein, um Überlastung zu vermeiden. Beachten Sie die Ankerabstände gemäß den Bauvorschriften.

Wo finde ich die vollständige Bedienungsanleitung?

Die 1-seitige Bedienungsanleitung in Deutsch (DE) ist als PDF auf notice-facile.com verfügbar. Sie trägt die Version 2060284-03.2023.

BEDIENUNGSANLEITUNG KB3 HDG HILTI

2060284-03.2023

			Anchor Diameter [inch]
Symbol Symbol Description Units			1/4 3/8	1/2	5/8	3/4	1

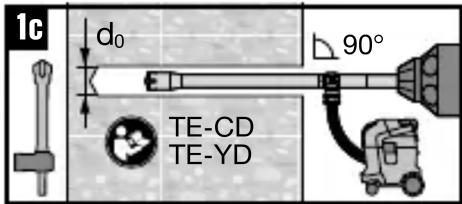

HDB Hollow Drill Bit		-	--	√	√	√	-

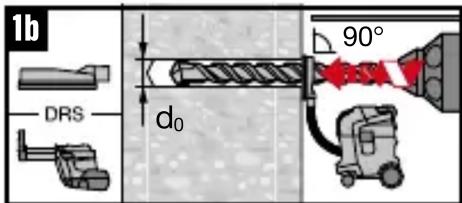

DRS Dust Removal Systems		-	√	√	√	√	-

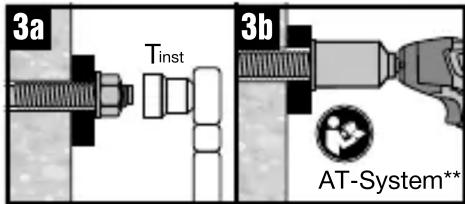

AT-System	SIW 6AT-A22 + SI AT-A22	-	-	√	√	-		-
	SIW 4AT-22 + SI-AT-22	-	-	√	√	-		-
	SIW 6AT-22 + SI-AT-22	-	--	√	√	√	-

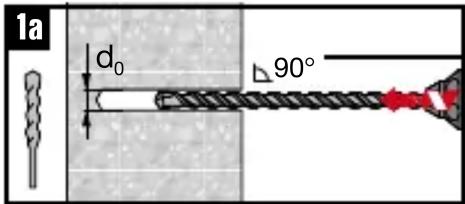

d_0	Drill Bit Diameter	[inch]	1/4	3/8	1/2			5/8		3/4		1

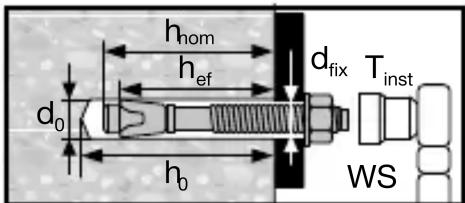

h_0^***	Minimum Hole Depth in Base Material	[inch]	2	258	258	4	378	434	412	534	5	634
h_nom	Nominal Embedment Depth	[inch]	134	238	214	358	312	438	414	558	458	638
h_ef	Effective Embedment Depth	[inch]	112	2	2	314	318	4	334	5	4	534
T_inst, concrete	Installation Torque Concrete	[ft-lb]	4	20	40	60			150
T_inst, grout filled CMU	Installation Torque Grout-Filled CMU	[ft-lb]	4	15	25	65			-
d_fix	Fixture Hole Diameter	[inch]	516	716	916			1116	1316		118
WS Wrench Size		[inch]	716	916	3/4			1516	118		112

Use only carbide-tipped masonry drill bits complying with ANSI B212.15.1994
** AT-System not applicable for grout-filled CMU and wood fastening applications. AT system not applicable to be used with HDG anchors.
*** For a non-hole cleaning installation (step 1a or 1b), make sure to drill deep enough to achieve h_0 , taking into account the depth of debris remaining in the hole
