Produkttyp	Rohrstützsystem für seismische Anwendungen
Modell	MQS-SP
Marke	HILTI
Varianten	MQS-SP-L, MQS-SP-T, MQS-SP-L 1/2", MQS-SP-T 1/2"
Zulassungen	FM Approved, seismisch zugelassen

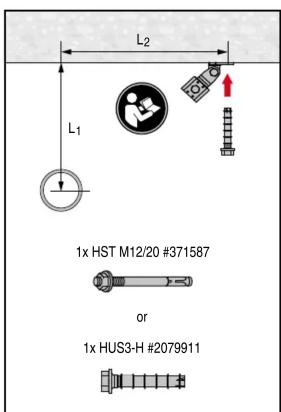

Befestigung	HST M12/20 (Nr. 371587) oder HUS3-H (Nr. 2079911) oder 1/2" seismisch zugelassener Anker

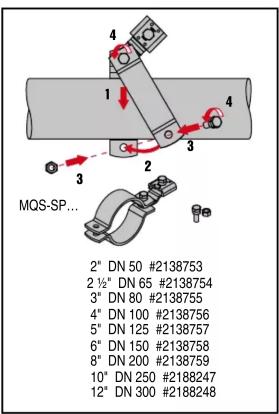

Rohrdurchmesserbereich	2" DN50 bis 12" DN300 (Nr. 2138753-2138759, 2188247, 2188248)
Zubehör	MQ-41 (Nr. 369591), MQ-21 (Nr. 369584)
Komponenten	L1, L2, Winkel α, Hebe- und Demontagewerkzeuge
Material	Stahl (verzinkt)
Anwendungsbereich	Installation an Beton- oder Stahlkonstruktionen für Rohrleitungen
Seismische Auslegung	Ja, mit geprüften Ankern
Montage	Schraubbefestigung, einstellbarer Winkel
Werkzeuge	Hebe- und Demontagewerkzeug (im Diagramm dargestellt)
Instandhaltung	Regelmäßige Sichtprüfung auf Korrosion und festen Sitz
Ersatzteile	Anker, Muttern, Rohrschellen über Hilti-Kundendienst erhältlich
Reparatur	Beschädigte Komponenten nur durch Originalteile ersetzen
Sicherheitshinweis	Nur mit zugelassenen Ankern und gemäß Montageanleitung verwenden
Gewicht (ca.)	Variiert je nach Größe; typisch 2-5 kg
Abmessungen (LxBxH)	Abhängig von Rohrdurchmesser; siehe technisches Datenblatt

Häufig gestellte Fragen - MQS-SP HILTI

Welche Rohrdurchmesser werden unterstützt?

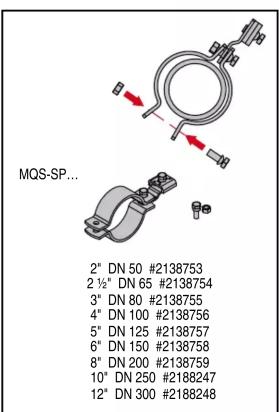

Das MQS-SP-System unterstützt Rohrdurchmesser von 2" DN50 bis 12" DN300. Die entsprechenden Artikelnummern sind 2138753 bis 2138759 für 2"-8" und 2188247, 2188248 für 10" und 12".

Ist das MQS-SP für seismische Anwendungen zugelassen?

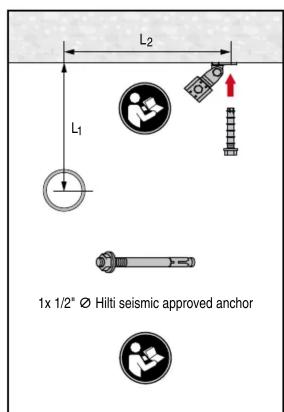

Ja, die MQS-SP-Baugruppen sind FM Approved und für seismische Anwendungen zugelassen, sofern sie mit seismisch zugelassenen Ankern (z.B. 1/2" Hilti-Seismikanker) installiert werden.

Welche Befestigungsmöglichkeiten gibt es?

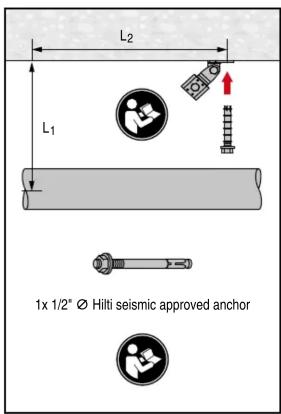

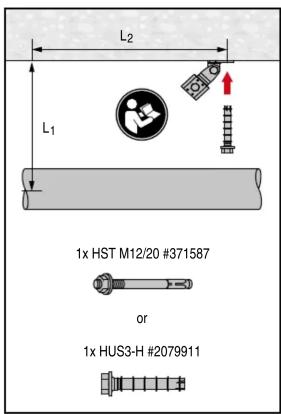

Es können HST M12/20 (Nr. 371587) oder HUS3-H (Nr. 2079911) Anker verwendet werden. Für die 1/2"-Varianten wird ein zugelassener seismischer Anker benötigt.

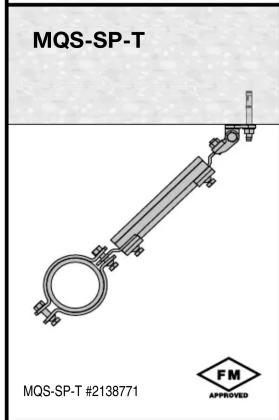

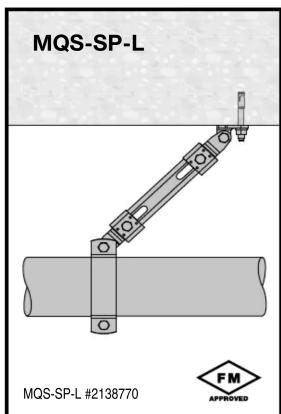

Was ist der Unterschied zwischen MQS-SP-L und MQS-SP-T?

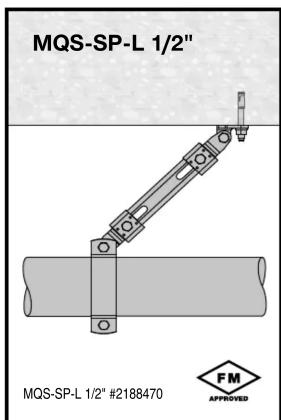

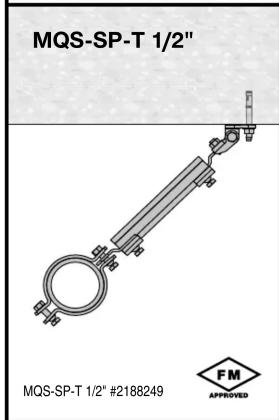

MQS-SP-L ist die Variante für Längsrichtung (longitudinal), MQS-SP-T für Querrichtung (transversal). Beide sind für unterschiedliche Ausrichtungen der Rohrbefestigung ausgelegt.

Welches Zubehör wird benötigt?

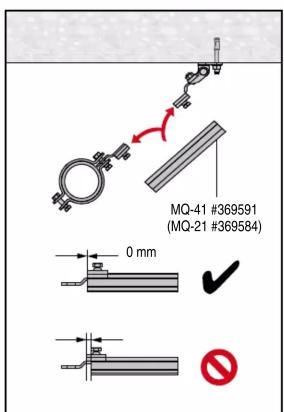

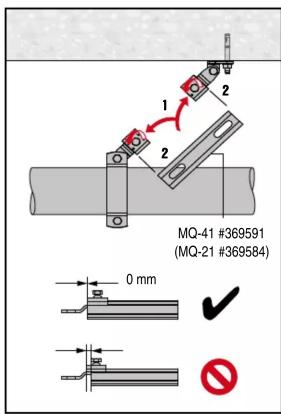

Je nach Konfiguration wird das Stützbein MQ-41 (Nr. 369591) oder MQ-21 (Nr. 369584) verwendet. Weitere Details entnehmen Sie der Montageanleitung.

Wie wird die korrekte Montage durchgeführt?

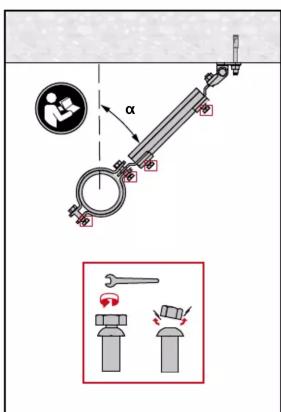

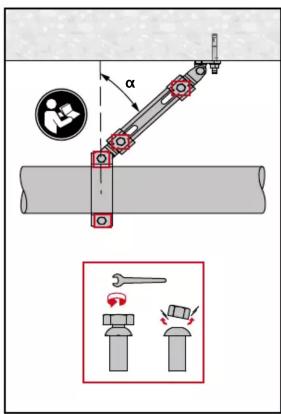

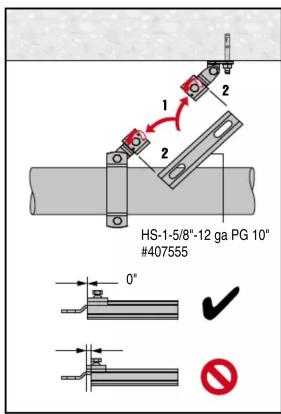

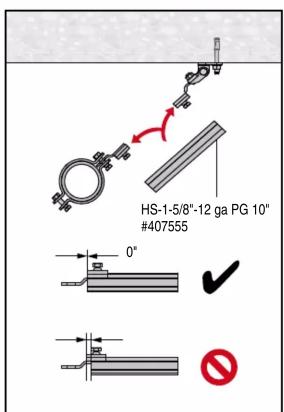

Die Montage erfolgt gemäß beiliegender Anleitung. Wichtig ist die korrekte Positionierung der L1- und L2-Komponenten sowie die Einhaltung des angegebenen Winkels α. Verwenden Sie die empfohlenen Werkzeuge zum Heben und Demontieren.

Kann das System auch nachträglich angepasst werden?

Ja, die Winkelstellung ist einstellbar. Bei Änderungen der Rohrführung können die Komponenten gelöst und neu ausgerichtet werden.

Welche Wartung ist erforderlich?

Regelmäßige Sichtprüfung auf Korrosion, festen Sitz der Schrauben und Beschädigungen. Bei Bedarf die Anker nachziehen oder austauschen.

Sind die Komponenten austauschbar?

Ja, alle Teile sind einzeln als Ersatzteile erhältlich. Verwenden Sie nur originale Hilti-Teile, um die Zulassung zu erhalten.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung kann kostenlos als PDF auf notice-facile.com heruntergeladen werden. Sie enthält detaillierte Diagramme und Montageschritte.

BEDIENUNGSANLEITUNG MQS-SP HILTI

2143062-08.2020
