VOR INBETRIEBNAHME DER WASCHMASCHINE

1. Auspacken und Überprüfen

a. Schneiden Sie die Schrumpffolie auf und entfernen Sie dieselbe.
b. Entfernen Sie die Schutzverpackung auf der Oberseite und an den Ecken.
c. Entfernen Sie die Schutzverpackung von der Unterseite, indem Sie die Waschmaschine auf eine der Hinterecken drehen:

2. Entfernen Sie die Transportsicherung

- Das Gerät ist mit Transportschrauben und einer Transportsperrre ausgerüstet, um Schäden während des Transportes zu verhindern. Vor Inbetriebnahme des Gerätes muss die Transportsicherung unbedingt entfernt werden (siehe "Aufstellung/Transportsicherung entfernen").

Vergessen Sie nicht, die vier hinteren Schrauben wieder einzusetzen, mit denen die Transportsperre befestigt war, damit das Gerät nicht unnötig vibriert.

3. Waschmaschine aufstellen

• Stellen Sie die Waschmaschine auf einen ebenen und standsicheren Fußboden.
• Die Füße einstellen, um sicher zu stellen, dass das Gerät fest auf dem Boden und waagrecht steht (siehe "Aufstellung/Einstellen der Füße").

4.Zulauf

• Schließen Sie den Wasserzulaufschlauch unter Beachtung der Vorschriften des örtlichen Wasserwerks an (siehe "Aufstellung/Wasserzulaufschlauch anschließen").
  • Zulauf: Nur Kaltwasser
• Wasserhahn: 3/4" Schlauchverschraubung
• Wasserdruck (Fließdruck): 100-1000 kPa (1-10 bar).

5.Wasserablauf

• Ablaufschlauch entweder am Siphon montieren oder mit dem Krümmer über den Rand eines Wasch- oder Spülbeckens einhängen (siehe "Aufstellung/Wasserablaufschlauch anschließen").
• Ist die Waschmaschine an ein eingebautes Abpumpsystem angeschlossen, prüfen Sie, ob letzteres mit einem Lüftungsloch ausgestattet ist, um ein gleichzeitiges Zulassen und Abpumpen von Wasser (Syphon-Effekt) zu vermeiden.

6.Elektrischer Anschluss

• Alle elektrischen Anschlüsse müssen von einem Fachmann und unter Beachtung der Herstellervorschriften sowie der örtlichen Sicherheitsvorschriften ausgeführt werden.
  • Die technischen Daten (Stromspannung- und stärke, Sicherungen) finden sich auf dem Typenschild auf der Geräterückseite.
• Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schutzkontakt-Steckdose erfolgen. Die Erdung ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Haftung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
• Vor jeder Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.
• Der Zugriff zum Netzstecker oder zur Netztrennung über einen zweipoligen Schalter muss nach Installation jederzeit gewährleistet sein.
• Die Waschmaschine nicht in Betrieb nehmen, wenn sie während des Transportes beschädigt wurde. Den Kundendienst verständigen.
• Austausch des Netzkabels nur durch den Kundendienst.
• Der Anschluss darf nur über eine vorschriftsmäßig installierte und geerdete Schutzkontakt-Steckdose erfolgen. Waschmaschinen, die in Nassbereichen (Dusche, Badezimmer) aufgestellt werden, müssen durch einen Fehlerstromschutzschalter von mindestens 30 mA abgesichert sein. Die Erdung des Gerätes ist gesetzlich vorgeschrieben. Der Hersteller lehnt jede Haftung für eventuelle Schäden an Personen, Haustieren oder Sachen ab, die infolge Nichtbeachtung der o.g. Vorschriften entstehen.
• Das Gerät darf nur im Haushalt für die vorgesehene Anwendung verwendet werden.

Abmessungen:

Breite: 400 mm

Höhe: 900 mm

Tiefe: 600 mm

ERSTER WASCHGANG

Wir empfehlen, den ersten Waschgang ohne Wäsche durchzuführen. Dadurch werden eventuelle Prüfwasserreste vom Testlauf beim Hersteller ausgespült.

1. Wasserhahn öffnen.

2. Schließen Sie die Trommelöffnung.

3. Schütten Sie etwas Waschmittel (ungefähr 30 ml) in den Waschmittelkasten.

4. Wählen Sie ein kurzes Waschprogramm mit niedriger Schleuderdrehzahl (siehe Programmübersicht).

5. Schalten Sie das Gerät ein.

ALLGEMEINE HINWEISE UND RATSCHLÄGE

1. Verpackung

- Das Verpackungsmaterial ist 100% wiederverwertbar und trägt das Recycling - Symbol Halten Sie sich an die jeweils geltenden örtlichen Verordnungen hinsichtlich der Entsorgung des Verpackungsmaterials.

2. Energiespartipps

• Optimieren Sie den Verbrauch von Energie, Wasser, Waschmittel und Zeit, indem Sie die empfohlene maximale Maschinenkapazität nutzen.
• Dosierempfehlungen auf den Waschmittelpackungen nicht überschreiten.
• Die Öko-Klappe -ein besonderes System im Ablauf- verhindert, dass ungenutzte Waschmittel aus der Trommel austreten und Umweltverschmutzung verursachen kann.
• Wählen Sie die Vorwäsche nur bei stark verschmutzter Wäsche! Sie sparen Wasser, Waschmittel, Zeit und Energie, indem Sie bei normal oder leicht verschmutzter Wäsche auf die Vorwäsche verzichten.
• Behandeln Sie Flecken mit einem Fleckenentferner oder weichen Sie die Wäsche vor dem Waschen ein, um den Warmwasserverbrauch zu reduzieren.
• Sie sparen Energie, wenn sie bei 60°C anstatt bei 90°C oder bei 40°C C anstatt bei 60°C waschen.
• Soll die Wäsche anschließend im Haushaltswäschetrockner getrocknet werden, wählen Sie die höchste Schleuderdrehzahl (programmabhängig). Der Trockner braucht dann weniger Zeit und Energie.

3. Entsorgung von Verpackung und alten Geräten

• Die Waschmaschine besteht aus wiederverwertbaren Materialien. Die Waschmaschine muss gemäß den örtlichen Vorschriften entsorgt werden.
• Vor dem Verschrotten, das Netzkabel durchschneiden, um die Waschmaschine unbrauchbar zu machen.
• Vor dem Verschritten alle Waschmittelrückstände aus dem Gerät entfernen.

4. Kindersicherung

- Gestatten Sie Kindern nicht, mit dem Gerät zu spielen oder in die Trommel zu steigen.

5. Allgemeine Empfehlungen

• Die Waschmaschine nie unnötig eingeschaltet lassen. Wasserhahn schließen.
• Vor jeder Reinigungs- und Wartungsarbeit den Netzstecker ziehen oder die Stromversorgung abschalten.
  • Die Waschmaschine außen mit einem Neutralreiniger und einem feuchten Tuch reinigen.
• Kein Scheuerpulver verwenden.
• Versuchen Sie nicht, den Deckel mit Gewalt zu öffnen.
• Falls erforderlich, kann das Netzkabel mit einem vom Kundendienst erhaltenen gleichartigen Kabel ersetzt werden. Die Netzanschlussleitung darf nur vom Fachmann ersetzt werden.

6.EG-Konformitätserklärung

- Diese Waschmaschine wurde in Entsprechung der EG Sicherheitsbestimmungen entworfen, gebaut und vertrieben:

73/23/EEC Niederspannungsrichtlinie

89/336/EEC EMV-Richtlinie

93/68/EEC CE-Markierungsrichtlinie

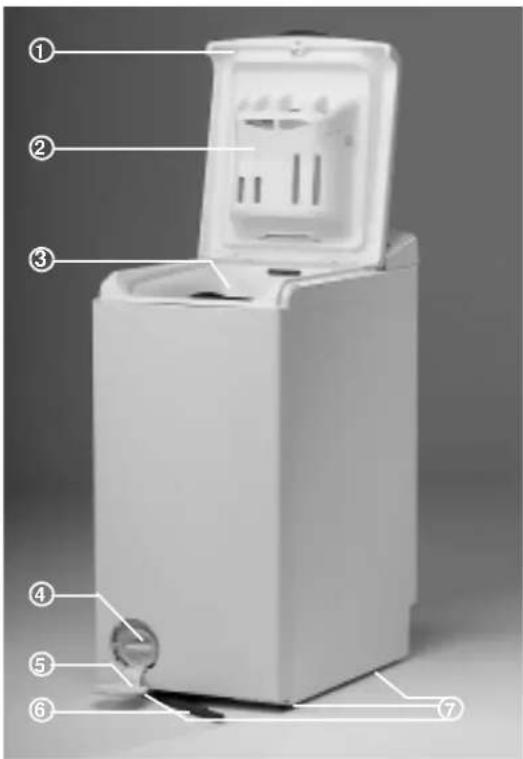

BESCHREIBUNG DER WASCHMASCHINE

1. Deckel
2. Waschmittelkasten

3. Trommelöffnung

4. Drücken Sie zum Öffnen der Trommel auf die kleine Abdeckungsplatte und halten Sie die große fest.

5. Pumpe und Fremdkörperfalle
6. Der Serviceaufkleber (befindet sich hinter der Abdeckung der Fremdkörperfalle)
7. Transporthebel (je nach Modell)
8. Um das Gerät zu bewegen: den Hebel erst mit der Hand leicht dann mit dem Fuß bis zum Anschlag herausziehen.
9. Einstellbare Füße

VORBEREITUNG ZUM WASCHEN

Wäsche sortieren

1. Sortieren Sie die Wäsche nach ...
   • Gewebeart/Pflegekennzeichen

Baumwolle, Mischfasern, Pflegeleicht, Wolle, Handwäsche.

• Farbe

Weiße und farbige Wäsche trennen. Neue farbige Textilien separat waschen.

• Größe

Verschieden große Wäschestücke verstärken die Waschwirkung und verteilen sich besser in der Trommel.

- Empfindlichkeit

Waschen Sie Feinwäsche separat: Wählen Sie für waschmaschinenfeste Wolle, Vorhänge und andere Feinwäsche ein spezielles Programm. Gardinenröllchen entweder entfernen oder in einen Stoffbeutel einbinden. Wählen Sie das spezielle Programm für Handwäsche. Waschen Sie kleine Textilien (z.B. Nylonstrümpfe, Gürtel usw.) und Wäschestücke mit Haken (z.B. Büstenhalter) in einem Wäschesack oder in einem Kissenbezug mit Reißverschluss.

1. Taschen leeren.

Münzen, Sicherheitsnadeln usw. können Wäsche, Trommel und Laugenbehälter beschädigen.

1. Verschlüsse

Reißverschlüsse, Haken und Ösen schließen; lose Gürtel und Bänder zusammenbinden.

Flecken behandeln

• Blut, Milch, Ei und andere organische Substanzen werden in der Regel durch die Enzym-Phase eines Waschprogramms entfernt.
• Bei Rotwein, Kaffee, Tee, Gras, Obst, usw. Fleckensalz in Kammer oder Chlorbleiche in Kammer des Waschmittelkastens (je nach Modell).
• Besonders hartnäckige Flecken sollten vor der Wäsche direkt behandelt werden.

Färben und Bleichen

Handelsübliche Produkte bestehen aus Farbe, Fixierer und Kochsalz. Geben Sie den Farbstoff, das Fixiermittel und das Salz direkt in die leere Trommel. Erst anschließend die Wäsche einfüllen.

• Nur für Waschautomaten geeignete Mittel verwenden.
  • Befolgen Sie die Herstellerangaben.
• Durch die Verwendung von Färbe- oder Bleichmitteln können Flecken auf den Kunststoff- und Gummiteilen des Geräts zurückbleiben.

Stärken

- Lösen/Verdünnen Sie das Stärkepulver bzw. die Stärkeflüssigkeit in ca. 1 Liter Wasser in einem kleinen Behälter außerhalb der Waschmaschine. Laden Sie die Waschmaschine, schließen Sie die Trommelklappe und gießen Sie die gelöste Stärke direkt auf die Trommel. Schließen Sie dann den Deckel, wählen Sie das Programm "Spülen und Schleudern" und starten Sie das Programm.

Einfüllen der Wäsche

1. Maschinendeckel anheben.
2. Öffnen Sie die Trommel, indem Sie die kleine Abdeckungsklappe drücken und die große festhalten.

3. Legen Sie die Wäsche einzeln in die Trommel, ohne sie zusammenzudrücken. Halten Sie sich an die in der Programmübersicht angegebenen Beladungsmengen: Überladen führt zu unbefriedigenden Waschergebnissen und zu zerknitterter Wäsche.

4. Drücken Sie die Trommelklappe an und vergewissern Sie sich, dass sie korrekt geschlossen ist.

Wahl des richtigen Waschmittels und der richtigen Waschhilfsmittel

Beachten Sie Folgendes bei der Wahl des Waschmittels:

- Textilart (Baumwolle, Pflegeleicht, Feinwäsche, Wolle).

Hinweis: Verwenden Sie für Wolle nur Spezialwaschmittel.

• Farbe der Textilien;
• Waschtemperatur;
• Verschmutzung.

Hinweise:

Weiße Rückstände auf dunklen Geweben stammen von nicht löslichen Wasserenthärtern, die in modernen phosphatfreien Waschpulvern verwendet werden. Schütteln oder bürsten Sie bei Auftreten dieses Problems die betroffenen Wäschestücke oder verwenden Sie ein Flüssigwaschmittel.

Bewahren Sie Wasch- und Waschhilfsmittel an einem trockenen Ort, außerhalb der Reichweite von Kindern auf.

Nur Wasch- und Waschhilfsmittel für Haushaltswaschautomaten verwenden.

Wenn Sie Entkalkungsmittel, Bleich- oder Färbemittel verwenden, achten Sie darauf, dass diese für Waschmaschinen geeignet sind. Entkalker können Komponenten enthalten, die Teile Ihrer Waschmaschine angreifen.

Keine Lösungsmittel (Terpentin, Leichtbenzin usw.) verwenden.

Waschen Sie in der Maschine keine Wäsche, die mit Lösungen oder entflammbaren Flüssigkeiten behandelt worden ist.

Dosierung

Befolgen Sie die Empfehlungen auf der Waschmittelpackung bezüglich:

• Art und Ausmaß der Verschmutzung;
- der Beladungsmenge;

• volle Beladung: Befolgen Sie die Herstellerangaben;
• halbe Beladung: 3/4 der Angabe für volle Beladung;
• Kleinstbeladung (ca. 1 kg): 1/2 dieser Angabe;

- Wasserhärtangaben für Ihr Gebiet können Sie bei Ihrem Wasserwerk erfragen: Für weiches Wasser ist weniger Waschmittel erforderlich als für hartes Wasser.

Hinweise:

Überdosierung führt zu extremer Schaumbildung. Die Reinigungswirkungwird verschlechtert. Bei übermäßiger Schaumbildung verhindert die Schaumerkennung des Geräts möglicherweise den Schleudergang.

Unterdosierung kann dazu führen, dass die Wäsche grau wird und sich Ablagerungen auf Trommel, Laugenbehälter und Heizung bilden.

Weichspülerkonzentraten bis zur Kennzeichnung "MAX" im Waschmittelkasten mit Wasser verdünnen.

Benutzen Sie zur Vermeidung von Einspülproblemen bei der Verwendung hochkonzentrierter Pulver- und Flüssigwaschmittel handelsübliche Dosierhilfen und dosieren Sie direkt in die Trommel.

WASSERHÄRTETABELLE

WASSER-HÄRTEBEREICH	EIGENSCHAFTEN DEUTSCH		FRANZÖSISCH°fH	ENGLISCH°eH
		°dH
1	weich	0-7	0-12	0-9
2	mittel	7-14	12-25	9-17
3	hart	14-21	25-37	17-26
4	sehr hart	über 21	über 37	über 26

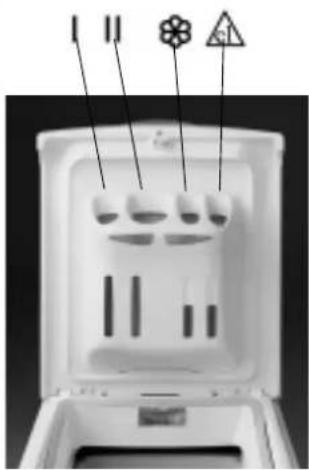

Einfüllen der Waschmittel und Waschhilfsmittel

Je nach Modell hat der Waschmittelkasten drei oder vier Fächer.

Waschmittel eingeben:

• Waschpulver für Vor- und Hauptwäsche
• Waschpulver für Hauptwäsche ohne Vorwäsche
• Weichspüler und Stärkemittelnur bis zur Markierung "MAX" einfüllen.
• Chlorbleiche höchstens bis zur Kennzeichnung "MAX" (nur Vier-Kammer-Modelle)
• Fleckentferner
• Enthärter (Wasserhärtebereich 4)
  • (in Wasser aufgelöste) Stärke

Füllen Sie das Produkt nicht bis über die Kennzeichnung "MAX" ein. Benutzen Sie keine Flüssigwaschmittel bei Programmen mit Vorwäsche.

Bei Programmen ohne Vorwäsche und mit Temperaturen zwischen kalt und 40° C ist es ratsam, Flüssigwaschmittel in Kammer II für den Hauptwaschgang zu verwenden, um weißliche Rückstände auf der Wäsche zu vermeiden.

I II C

REINIGUNG DER FREMDKÖRPERFALLE

Die Waschmaschine ist mit einer selbstreinigenden Pumpe ausgestattet. Die Fremdkörperfalle hält Gegenstände wie Knöpfe, Münzen, Sicherheitsnadeln usw. zurück, die nicht aus der Wäsche entfernt wurden.

1. Netzstecker ziehen.
2. Öffnen Sie die Abdeckung der Fremdkörperfalle mit einer Münze.
3. Stellen Sie eine Schale darunter.
4. Drehen Sie die Fremdkörperfalle langsam gegen den Uhrzeigersinn bis der Griff senkrecht steht, ohne sie jedoch zu öffnen.
5. Warten, bis das Wasser abgelaufen ist.
6. Erst jetzt die Fremdkörperfalle ganz herausdrehen und entnehmen.
7. Entfernen Sie die Fremdkörper.

8. Sicherstellen, dass sich der Pumpenflügel (im Gehäuse hinter der Fremdkörperfalle) bewegen lässt.

9. Die Fremdkörperfalle wieder einsetzen und bis zum Anschlag im Uhrzeigersinn eindrehen (bis sich Griff waagerechter Stellung befindet).

10. Geben Sie 0,5 Liter Wasser in die Trommel und vergewissern Sie sich, dass kein Wasser aus der Fremdkörperfalle austritt.

11. Verschließen Sie die Fremdkörperfalle mit der Abdeckung.

12. Netzstecker wieder einstecken.

Kontrollieren Sie die Fremdkörperfalle, falls die Waschmaschine nicht einwandfrei abpumpt oder keine Schleudergänge durchführt.

Die Waschmaschine besitzt eine Sicherheitsschaltung, die das Gerät vor jedem Wassereinlauf stoppt, wenn sich in der Trommel noch Wasser aus einem früheren Waschgang befindet.

Die Fremdkörperfalle ist regelmäßig zwei- bis dreimal pro Jahr zu kontrollieren und bei Bedarf zu reinigen.

WICHTIG: Vergewissern Sie sich vor dem Öffnen der Fremdkörperfalle, dass das Wasser abgekühlt ist.

RESTWASSERENTLEERUNG

Wann sollte das Restwasser entfernt (Ablaufprobleme) werden?

• Transport der Maschine (Umzug).
- In einem frostgefährdeten Raum. sollte sie nach jedem Waschgang entleert werden.

1. Gerät ausschalten und Netzstecker ziehen.

2. Den Wasserhahn schließen, den Wasserzulaufschlauch abnehmen und das Wasser in einen Behälter ablaufen lassen.

3. Die Fremdkörperfalle öffnen, das Wasser in eine flache Schüssel ablaufen lassen und die Falle wieder schließen.

4. Lassen sie den Ablaufschlauch los und öffnen Sie die Halterung auf der Geräterückseite (siehe Pfeil A).

5. Lassen Sie das Wasser in die Schüssel ablaufen.

6. Warten Sie, bis kein Wasser mehr ausläuft.

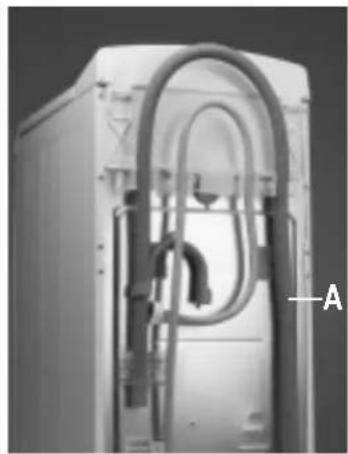

7. Den Ablaufschlauch wieder anklemmen (Klemme A) und wieder an die Spüle anschließen.

8. Den Wasserzulaufschlauch wieder anschließen und den Netzstecker einstecken.

Wichtig:

- Nach dem Ablassen des Restwassers den Wasserzulaufschlauch von Hand anschrauben. Den Wasserhahn ganz öffnen und Anschlussstellen am Gerät und am Wasserhahn auf Dichtheit prüfen.

REINIGUNG UND PFLEGE

Waschmittelkasten

1. Drücken Sie die Druckknöpfe auf beiden Seiten des Fachs nach innen.
2. Ziehen Sie den Waschmittelkasten heraus. Eventuell kann sich etwas Wasser in dem Kasten befinden. Es empfiehlt sich, den Kasten senkrecht zu halten.
3. Reinigen Sie den Waschmittelkasten unter fließendem Wasser. Sie können zum Säubern die Saugheberdeckel entfernen.
4. Setzen Sie die Saugheberdeckel (falls sie entfernt worden sind) wieder ein. Vergewissern Sie sich, dass sie gut eingepasst sind.
5. Den Waschmittelkasten wieder einsetzen, indem Sie die Zunge in die Löcher einführen und bis zum Einrasten der beiden oberen Knöpfe schwenken. Hinweis: Vergewissern Sie sich, dass der Waschmittelkasten korrekt eingeschoben ist.

Regelmäßig kontrollieren und reinigen (mindestens zwei- bis dreimal jährlich).

1. Netzstecker ziehen.
2. Wasserhahn schließen.
3. Wasserstoppschlauch vom Wasserhahn abschrauben.
4. Sorgfältig den Filter am Schlauchende z. B. mit einer Zahnbürste reinigen, ohne denselben zusammenzubauen. Hinweis: Bei Geräten, die mit dem Schlauchtyp "A" ausgerüstet sind, darf letzterer nicht in Wasser eingetaucht werden.

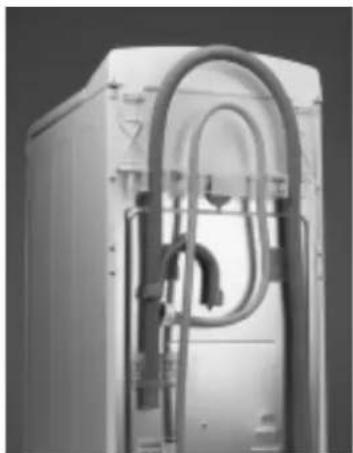

5. Zulaufschlauch wieder an den Wasserhahn anschrauben. Keine Zangen benutzen (Risiko, den Schlauchanschluss zu quetschen).

6. Wasserhahn öffnen und Anschlüsse auf Dichtheit prüfen (am Wasserhahn und an der Maschine).

7. Netzstecker wieder einstecken.

Entfernen eines Gegenstandes zwischen Trommel und Laugenbehälter

Falls zufällig ein Gegenstand zwischen Trommel und Behälter fallen sollte, können Sie denselben durch einen der entfernbaren Trommelschieber entfernen:

1. Netzstecker ziehen.
2. Entnehmen Sie die Wäsche aus der Trommel.
3. Trommelklappe schließen und Trommel um eine halbe Drehung drehen.
4. Drücken Sie mit einem Schraubenschlüssel auf das Kunststoffende, während Sie den Schieber von links nach rechts schieben.
5. Er fällt in die Trommel.
6. Trommel öffnen: der Gegenstand kann durch die Öffnung in der Trommel entnommen werden.
7. Den Schieber von der Innenseite der Trommel her wieder einsetzen: Die Kunststoffspitzen über der Öffnung auf der rechten Trommelseite positionieren.
8. Den Kunststoffschieber von rechts nach links bis zum Einrasten schieben.
9. Trommelklappe wieder schließen und Trommel um eine halbe Drehung drehen. Dabei prüfen, ob alle 6 Haken des Hebers korrekt in der Trommel sitzen.
10. Netzstecker wieder einstecken.

Gehäuse und Bedienfeld

• Mit handelsüblichen Haushaltsreinigern pflegen (keine Scheuerpulver oder Lösungsmittel verwenden).
  • Mit weichem Tuch trockenreiben.

Türdichtung

- Von Zeit zu Zeit mit einem feuchten Tuch reinigen.

Wasserzulaufschlauch

- Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen. Gegebenenfalls auswechseln.

ERST EINMAL SELBST PRÜFEN

Dieses Gerät ist mit Sicherheitsvorrichtungen ausgerüstet, die Störungen frühzeitig erkennen und rechtzeitige Eingriffe ermöglichen.

Oft sind die festgestellten Fehler jedoch geringfügig und können in wenigen Minuten abgestellt werden.

Das Gerät startet nicht; kein Lämpchen leuchtet.

Prüfen Sie, ob:

• der Netzstecker des Geräts eingesteckt ist;
• ein Programm gewählt ist;
• ein Programm gestartet wurde;
  • der Wasserhahn geöffnet ist.

Gerät bleibt mitten im Programm stehen.

Prüfen Sie, ob:

• die "Spülstopp"-Taste gedrückt ist: beenden Sie diese Option;
  • der Wasserhahn geöffnet ist;
• die Pumpe/die Fremdkörperfalle blockiert sind (siehe "Reinigen der Fremdkörperfalle").

Nur wenig oder kein Wasser zuläuft.

Prüfen Sie, ob:

• der Wasserhahn geöffnet ist und der Wasserdruck ausreicht;
  • der Wasserzulaufschlauch geknickt ist;
• die Siebe verstopft sind (siehe "Reinigung und Pflege" / "Siebe im Wasseranschluss");
• der Wasserzulaufschlauch eingefroren ist.

Gewünschtes Programm erneut wählen und starten, um mit dem Programm fortzufahren (kein Waschmittel mehr hinzufügen).

Das Wasser wird nicht abgepumpt.

Prüfen Sie, ob:

• der Ablaufschlauch geknickt ist (siehe "Installationsanweisungen");
• die Pumpe/die Fremdkörperfalle blockiert sind (siehe "Reinigen der Fremdkörperfalle");

WICHTIG: Vor der Entleerung darauf achten, dass die Waschlauge abgekühlt ist.

• der Ablaufschlauch eingefroren ist.

Gewünschtes Programm erneut wählen und starten, um mit dem Programm fortzufahren (kein Waschmittel mehr hinzufügen).

Tritt der Fehler erneut auf, verständigen Sie den Kundendienst (siehe "Kundendienst").

- die "Spülstopp"-Taste gedrückt ist: beenden Sie diese Option

Wasch- und Waschhilfsmittel werden nicht richtig eingespült.

Prüfen Sie, ob:

• der Saugheber richtig sitzt und sauber ist (siehe "Reinigung und Pflege");
• genug Wasser zuläuft. die Siebe verstopft sind (siehe "Reinigung und Pflege" / "Siebe im Wasseranschluss").

Das Gerät steht während des Schleuderns nicht ruhig.

Prüfen Sie, ob:

• das Gerät waagerecht und gleichmäßig auf allen vier Füßen steht (siehe "Aufstellanweisung");
• die Transportsicherungen entfernt wurden. Vor der Inbetriebnahme der Waschmaschine muss die Transportsicherung entfernt werden (siehe "Aufstellanweisung") und die vier Schrauben auf der Rückwand müssen wieder eingesetzt werden.

Die Wäsche ist am Programmende nicht ausgeschleudert.

Prüfen Sie, ob:

• das Gerät über ein Unwuchterkennungs- und - korrektursystem verfügt (je nach Modell).
• Bei einzelnen schweren Wäschestücken (Badvorleger, Bademantel) kann dieses System zum Schutze des Gerätes die Schleuderdrehzahl automatisch reduzieren. Es kann auch das Schleudern ganz abbrechen, wenn auch nach mehrmaligem Schleuderanlauf die auftretende Unwucht zu groß ist;
• Ist die Wäsche nach dem Programmende noch nass, eventuell weitere Wäschestücke hinzufügen und noch einmal ein Schleuderprogramm starten;
• Übermäßige Schaumbildung kann das Schleudern verhindern. Verwenden Sie weniger Waschmittel.

Prüfen Sie, ob:

• der Pumpenflügel verstopft ist (siehe "Reinigen der Fremdkörperfalle");
• der Deckel während eines Feinwäsche- oder Wolleprogramms offen war. Schließen Sie den Deckel und wählen Sie ein Schleuderprogramm.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Erst prüfen, ob Sie die Störung selbst beheben können (sieheErst einmal selbst prüfen").
2. Programmstart wiederholen, um zu sehen, ob sich die Störung von selbst gegeben hat.
3. Falls das Gerät dann immer noch nicht richtig funktioniert, rufen Sie den Kundendienst.

Nennen Sie:

• Art der Störung.
• Gerät und Modellnummer.
  • Service-Nummer (Zahl hinter dem Wort SERVICE).

SERVICE

0000 000 00000

Der Serviceaufkleber befindet sich unter dem Deckel der Fremdkörperfalle oder auf der Maschinenrückseite.

• Ihre vollständige Adresse.
• Ihre Telefonnummer mit Vorwahl. Sie sollten sich vornehmlich an den Kundendienst des Fachhändlers wenden, bei dem Sie das Gerät erworben haben.

TRANSPORT/ UMZUG

1. Netzstecker ziehen.
2. Wasserhahn schließen.
3. Zu- und Ablaufschlauch vom Hausanschluss lösen.
4. Restwasser aus Gerät und Schläuchen ablaufen lassen (siehe "Restwasserentleerung"). Lassen Sie das Wasser zur Vermeidung von Unfällen abkühlen.
5. Um das Gerät leichter bewegen zu können, ziehen Sie den Griff unten auf der Vorderseite (nicht auf allen Modellen) heraus und ziehen Sie ihn dann mit dem Fuß bis zum Anschlag ganz heraus. Drücken Sie danach den Griff wieder in seine ursprüngliche Stellung.
6. Transportieren Sie das Gerät in aufrechter Stellung.
   WICHTIG: Benutzen Sie die Waschmaschine nicht bei herausgezogenem Griff.

Entfernen der Transportsicherung

Die Waschmaschine ist mit einer Transportsicherung ausgerüstet, um Schäden während des Transportes zu verhindern.

Vor Inbetriebnahme der Waschmaschine MUSS die Transportsicherung unbedingt entfernt werden.

1. Die beiden Schrauben A und die vier Schrauben B mit einem flachen Schraubenzieher oder einem Sechskantschlüssel N° 8 entfernen.
2. Entfernen Sie die Transportsicherung.
3. Setzen Sie die vier Außenschrauben B wieder in die Maschine ein und ziehen Sie dieselben fest.
4. Entfernen Sie die beiden Dichtungen C aus dem Schlauchhalter und drücken Sie dieselben in die Maschinenöffnungen D.

Hinweis: Vergessen Sie nicht, die vier äußeren Schrauben B wieder festzuziehen.

A B D I

Stellen Sie die Waschmaschine auf einen ebenen Fußboden, in der Nähe von elektrischem und Wasseranschluss und vom Wasserablauf auf.

Bei unebenen Untergründen sind die verstellbaren Füße entsprechend zu regulieren (kein Holz, Pappe oder ähnliches Material unterlegen):

1. Kontermutter mit dem mitgelieferten Schlüssel lockern.
2. Stellen Sie den Fuß von Hand auf die erforderliche Höhe ein.
3. Kontermutter im Gegenuhrzeigersinn anziehen.

Kontrollieren Sie, ob alle Füße fest auf dem Boden stehen, und prüfen Sie mit einer Wasserwaage, ob die Waschmaschine waagerecht steht.

Die Waschmaschine hat einen Mindestplatzbedarf von 40 cm in der Breite und 63 cm in der Tiefe.

Hinweis: Falls die Maschine auf dickem Teppichboden aufgestellt wird, sind die Füße so einzustellen, dass unter dem Maschinenboden genügend Raum für die Luftzirkulation bleibt.

Zulaufschlauch anschließen.

1. Schrauben Sie den Schlauchanschluss von Hand vorsichtig am Wasserhahn fest.
2. Darauf achten, dass der Schlauch knickfrei verlegt ist.
3. Den Wasserhahn ganz öffnen und Anschlussstellen am Gerät und am Wasserhahn auf Dichtheit prüfen.
   Falls die Schlauchlänge nicht ausreicht, den vorhandenen Schlauch durch einen ausreichend langen Druckschlauch (mindestens 1000 kPa - freigegeben nach EN 50084) ersetzen.
   Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen. Gegebenenfalls auswechseln.
   The appliance can be connected without a non-return valve.

• Den Zulaufschlauch an den Wasserhahn anschrauben. Den Wasserhahn ganz öffnen und die Anschlüsse am Gerät und am Wasserhahn auf Dichtheit prüfen.
• Das Gerät darf nicht an die Mischbatterie eines drucklosen Heißwasseraufbereiters angeschlossen werden!
• Im Zulaufschlauch und im Kunststoffgehäuse am Wasseranschluss sind elektrische Bauteile enthalten: Deshalb den Schlauch nicht durchschneiden und das Kunststoffgehäuse nicht in Wasser tauchen.
• Sollte der Schlauch beschädigt sein, ziehen Sie sofort den Netzstecker und ersetzen Sie den Schlauch durch einen neuen.

Falls die Schlauchlänge nicht ausreicht, diesen durch einen drei Meter langen Wasserstoppschlauch (beim Kundendienst oder im Fachhandel erhältlich) ersetzen. Diese Arbeit darf nur durch Fachpersonal ausgeführt werden.

Wasserablaufschlauch anschließen

1. Ablaufschlauch von dem linken und rechten Anschluss abnehmen (siehe Pfeil A in der Abbildung).

Wichtig:

Lösen Sie den Ablaufschlauchanschluss NICHT von der rechten Seite (siehe Pfeil B in der Abbildung). Das kann Undichtigkeiten und Verbrühungen durch heißes Wasser verursachen.

1. Bringen Sie den Krümmer (C) am freien Ende des Ablaufschlauchs an.
2. Ablaufschlauch entweder am Siphon montieren oder mit dem Krümmer über den Rand eines Wasch- oder Spülbeckens einhängen.
   Kleine Waschbecken sind ungeeignet. Der Beckenrand darf nicht mehr als 100 cm über dem Fußboden liegen.

Für eine Schlauchverlängerung einen gleichartigen Schlauch verwenden. Die Verbindungsstellen mit Schellen sichern.

Max. Gesamtlänge des Ablaufschlauchs: 2,50 m. Maximale Abflusshöhe (Krümmer): 100 cm.

Mindestabflusshöhe: 55 cm.

Wichtig:

Sich vergewissern, dass der Ablaufschlauch keine Knicke aufweist, und Vorsichtsmaßnahmen gegen ein Herunterfallen des Schlauchs bei laufendem Gerät treffen.
